Спасибо, попробую.

Константин, электролиты не ушли?

100 В обязательно - японские проигрыватели винила есть у многих (у меня точно). И да, я в очереди за РТ.

Нет, кольцо в контейнере. желания разобрать не возникло.

Конечно, чем сейчас и занимаюсь.

Не хочу повторяться. Но этот корректор (который транзисторный) работает больше двух лет. В 0,5 дБ вроде уложился. Индуктивность на ВЧ на сердечнике с распределенным зазором (по даташиту вроде до 100 кГц, но не проверял).

Гм, привлекает простотой и дешевизной.

Коллеги, давайте ближе к теме. Представьте такую стойку в двадцатиметровой квартире среди ковров и мягких кресел. Это нонсенс. Вчера прикинул размеры моноблоков. Понял, что насчет 25-30 кг погорячился, скорее 35-40. Это с учетом диодов и электролитов ( BHC) в питании, но с дросселем и пленкой в качестве первого конденсатора. ТЕпловыделение не более 120 Вт, вроде немного но и не мало. Теоретически корпус как у AN подойдет.

Спасибо, прекрасный пост, прекрасное преложение по макетированию.

Начну, там посмотрим. Схемотехника будет по взрослому, реализация должна ей соответствовать. Хендмэйк мне не нравится.

Это то, что я хочу для УО-186, к сожалению все мастера по дереву за полгода исчезли. В металле такой корпус в единичном экземпляре по деньгам не подъемен.

Коллеги, лучшие моноблоки очень похожи на АН. Кстати у Фломастера одна из фото именно АН.

Как минимум они технологичны и спокойно выдержат вес в 25-30 кГ. Тумбочка на колесах в моей квартирке смотреться не будет. Станислав, хотелось бы увидеть хоть одно изделие, которое Вам нравится. Естесственно прменительно к высоковольтным лампам.

Думаю с эстетической точки зрения моноблоки а-ля Аудионот идеальны. Уже прошелся по нашему экспериментальному цеху, технология позволяет. Укомплектуюсь моточными изделиями и начну с проектировки корпуса.

А под высоковольтные триоды я предпочту два моноблока по типу Ongaku

Красиво, но мне нужен такой. Желательно с колпаками как у Олега Коняхина (Lexx)

Извините, что встреваю в высокоинтеллектуальную беседу, но очень волнует вопрос: отступ от края катушки высоковольтного дросселя при безкаркасной намотке каков?

Не мерял, на 93 дБ акустику с полутора метров не слышно. В усе на 300В вместо 2х резисторов стоит подстроечник на 100 Ом, а 47 Ом шунтируют его плечи. Подстраивать по минимуму фона все равно нужно.

Вот так:

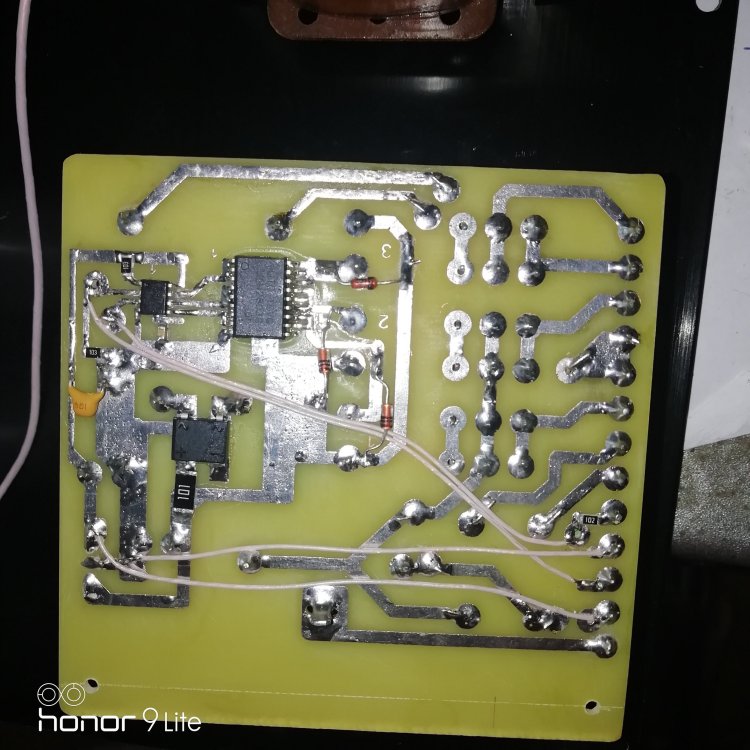

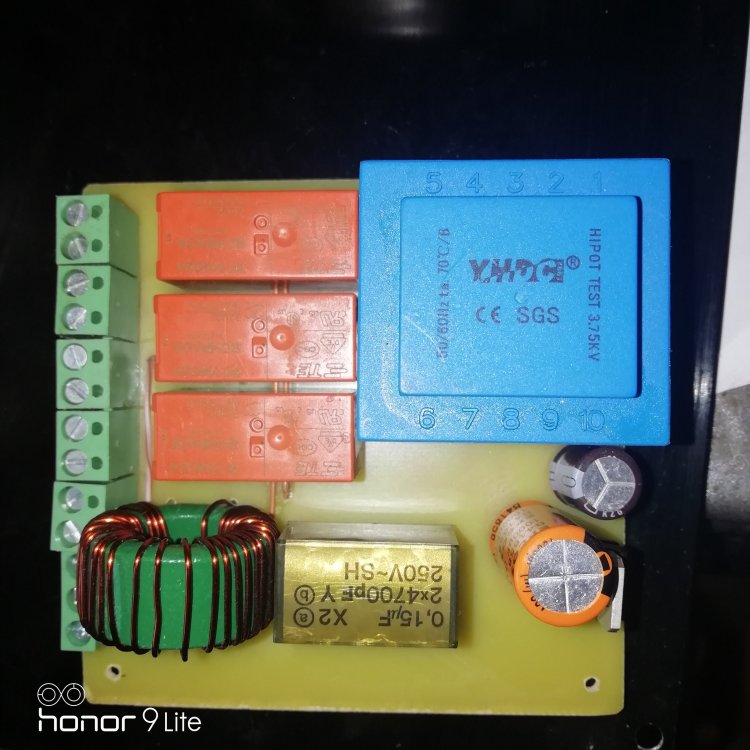

Использую примерно такой же софтстарт/софтстоп как у Климентия. Дешево и компактно.

Значит Вы УПТ с большим усилением не делали.

В моем сегодняшнем усе 300В раскачивает 2А3. Накалы переменкой, стабилизаторов нет, катодные обмотки в выходном и межкаскадном трансформаторах присутствуют. Усилителю три года.

Не касаемо ооочень высоковольтных схем, в особых случаях, например корректоры и многоэтажные УПТ. В них без стабов проблематично.

Стабиллизация приветствуется или по барабану?

ОК, тогда последний вопрос по питанию. Рекомендации по питанию накала 211: Переменка, постоянка, постоянка стабилизированная, переменка высокочастотная?
