Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
5ц3с. Выпрямленный ток предельный (среднее значение) 250 мА. Не только. Я бы выбрал на диодах 6д20п. Это сложнее, но качестивеннее. А по современному - УЗФ или стаб на полевике. Просто интересно сочетание кена + УЗф в проекте по качеству и визуализации. Выше ответил. Вполне одного хватит. В усилителе, как понял надо около 100 мА.?- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
Очень интересно. В теме для начинающих нет объяснений причин, почему выбирается два отдельных достаточно мощных кенотрона, вместо одного, способного "потянуть" оба канала? И второй вопрос, на который ответа не получил. Почему негативное отношение к одной обмотке и двумя диодами с кеном? (Представьте спрашивающего новичка).- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
Если знаешь. А если нет?- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
Возможно. Но куда проще и экономичнее на УЗФ или стабилизаторе. имхо- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
У кого как. Уже приводил как то по ОСМ0,25. Добавил на него обмотку кена. Теперь все гуд. После дросселя на емкости 470 мкф пульсации не более 5 мВ при токе 180 мА.- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
Обе причины. И плохого ничего не вижу в двух диодах и с одной обмоткой. На тран-ре есть все нужные обмотки. Стоит один кен и хватает его.- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
Это почему же? У транс-ра только одна обмотка. Меди и веса меньше, да и окно можно заполнить доп. обмотками- 1,117 replies
-
Расчёт рабочей точки по ВАХ. Усилитель SE на 6н7с + EL34
RedStar replied to Климентий's topic in Help for beginners
Выбор в БП на кене: При втором типе включения, 5Ц3С держит спокойно две лампы с током по 80 мА. На демпф. диодах, (говорят так лучше):- 1,117 replies
-
Питание драйвера и ЭС можно организовать через резистор или через доп. стаб на BUT11. Я делаю это на IRF840 или IRF740, что мне удобнее по аналогичной схеме с изменением количества стабилитронов на нужное напряжение, без изменения номиналов резисторов. Все работает это без проблем уже более 5 лет в разных макетах и готовых усилителей.
-
Последний стабилитрон в цепочке не указан его тип. Там можно любой от 10 до 15 вольт использовать для коррекции выходного напряжения с учетом падения напряжения на ТВЗ и доп. нагрузки.
-
Картинка кликабельна. Могу крупнее, если надо и файл капа выложить.
-
Блок анодного питания. Нагрузка - две лампы гу50 (стерео) в покое, кроме ЭС и драйвера: Если что не так, поправьте.
-
Спасибо. В триоде малО усиление. Изначально сказано, что выходному каскаду с КО требуется (410*0,12)+15=64,2 вольт.
-
Так сделайте в продаже объяву, а не здесь.
-
Как поделиться?
-

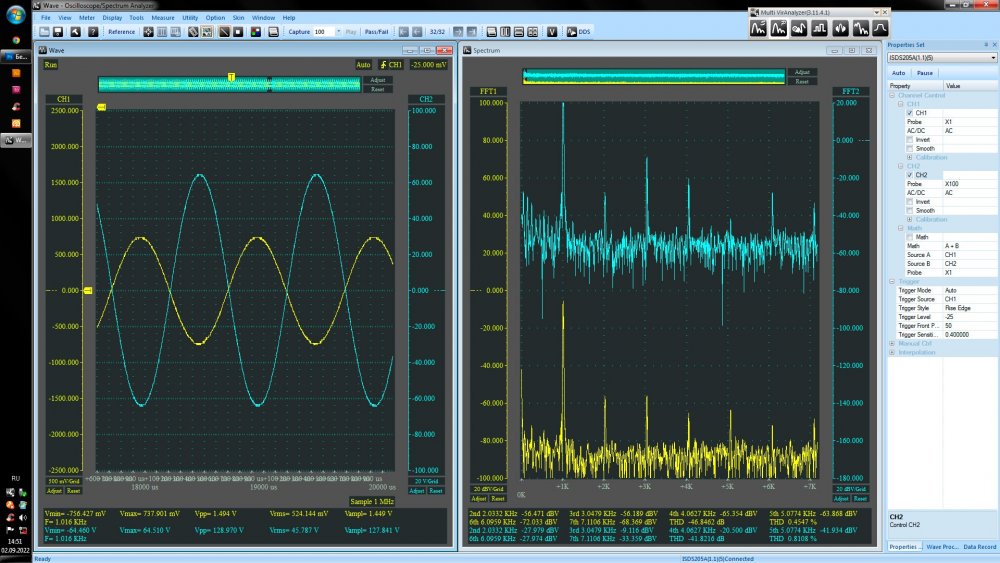

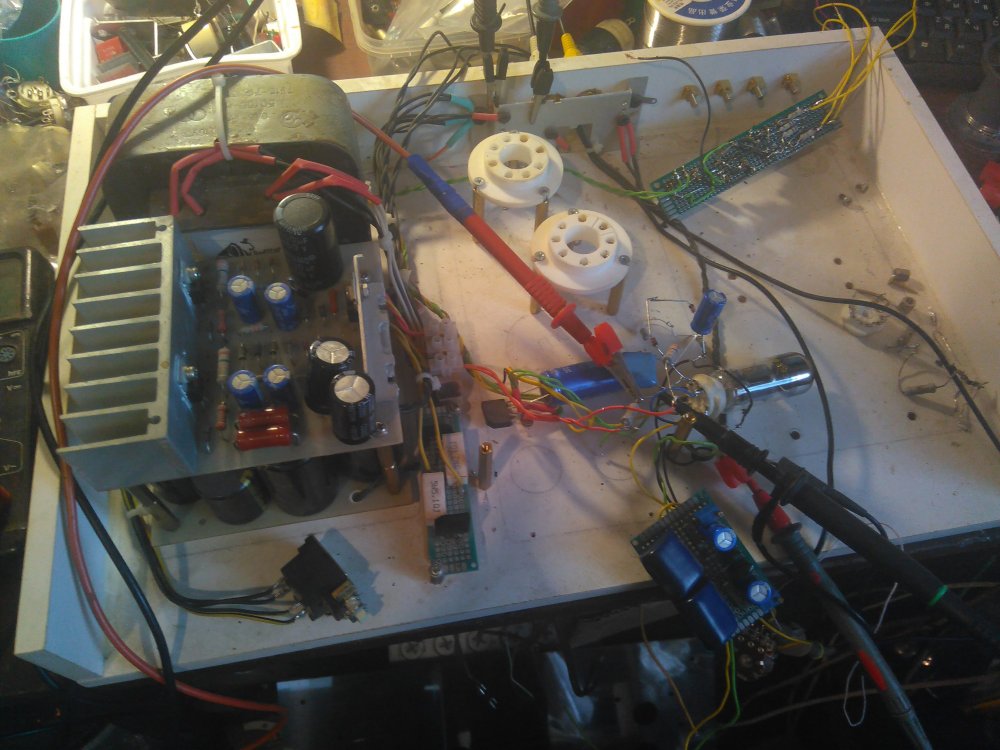

6 Вт в триоде? С нее и 13 Вт легко снять. Ну кому как. Что же касается звучания, то старческий диванно-кресельный вариант триодного включения пентодов и тетродов не катит совсем. Рано еще приспосабливаться к расслаблению и ухода в мысли о вечном. П.С. Прошло несколько часов. Все элементы прогрелись. Выходная амплитуда осталась неизменной, 64 вольта. КНИ плавают от 0,7 % до 0,8%. Вариант очень не плох. Можно в жизнь путевку дать. Да и по звучанию EF80 хороша, нейтральна, динамична.
-
В триоде,- да. но не выгодно. А в пентоде достаточно -15 вольт при второй сетке +200 вольт.
-
Отчего же нельзя? К примеру берем середину от 210 вольт, +- 80 вольт амплитуды можно обеспечить легко. Вот только по искажениям придется повозиться.
-
Ну нет у меня EF860. А питание зачем задирать то? 350 вольт разве мало? Можно, конечно и 500 вольт, а что это даст в обычном резистивном? Ничего...
-
Немного повторю. При питании гушки в 500 вольт. Анодная амплитуда напряжения 410-420 вольт. Нагрузка 6,5к. При бетта=0,12 - напряжение раскачки составит (410*0,12)+15=64,2 вольт, что с последним сочетается. Надо проверить еще варианты драйверной лампы. Хотя EF80 очень похожа на 6ж51п по звучанию, но мне больше нравятся 6ж2п и 6ж10п. Далее - 6ж11п, 6ж49п. Жаль нет в предложениях 6ж51п с блестящими ножками. Она хоть и имеет небольшой дефект "звона", но устранимый демпферным кольцом. Хорошая лампа 6ж32п. Но выбирать и ставить из проверенных б/у с большими разбросами как то нет желания. Дизайн корпуса будет такой же, как у моего "Монте Кристо".
-
EF80 по схеме выше. Третья сетка с катодом. Вторая +150 вольт. Анодный 15к. В самый раз под гу50 с КО 0,12.
-
EF860. Ее ведь аналоги 6ж10п и 6ж51п? Хотя есть у меня квартет EF80. Вот и попробую.
-
Спасибо за помощь. Скинул в личку.
-
Примерно так: 2 cтабилитрона послед. во вторую сетку серии 1N47.. по 63 вольта, емкость 10 мкф, резистор 30к. В катоде 620 Ом и емкость до 1000 мк. А далее на макете подстраивать. 50 вольт на выходе гарантированно. Кто бы парочку предложил этих ламп, для проверки?
-
Подсчитать то можно, а как быть в реалии на макетке? Нет таких ламп. Какое питание есть и что с нее хотите снять?
