20 минут назад, Сергей А сказал:

Если это анодирование то не нужно.

Да, анодирование.

14 минут назад, BAA сказал:

Обычно пористое покрытие.

Поверхность гладкая, не пористая.

15 минут назад, BAA сказал:

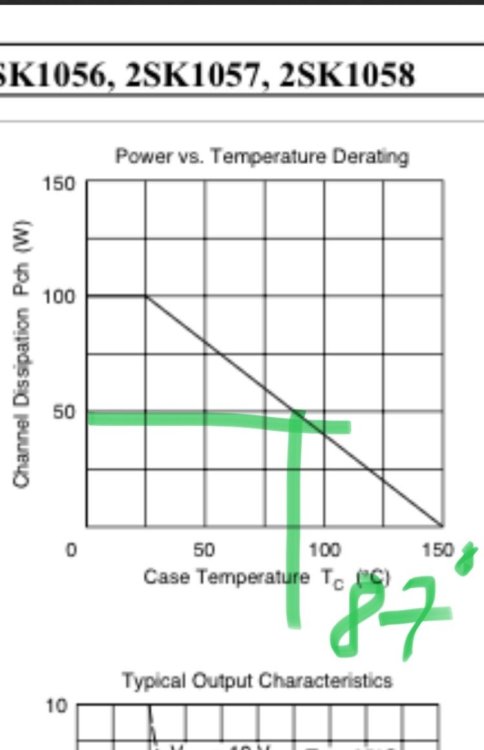

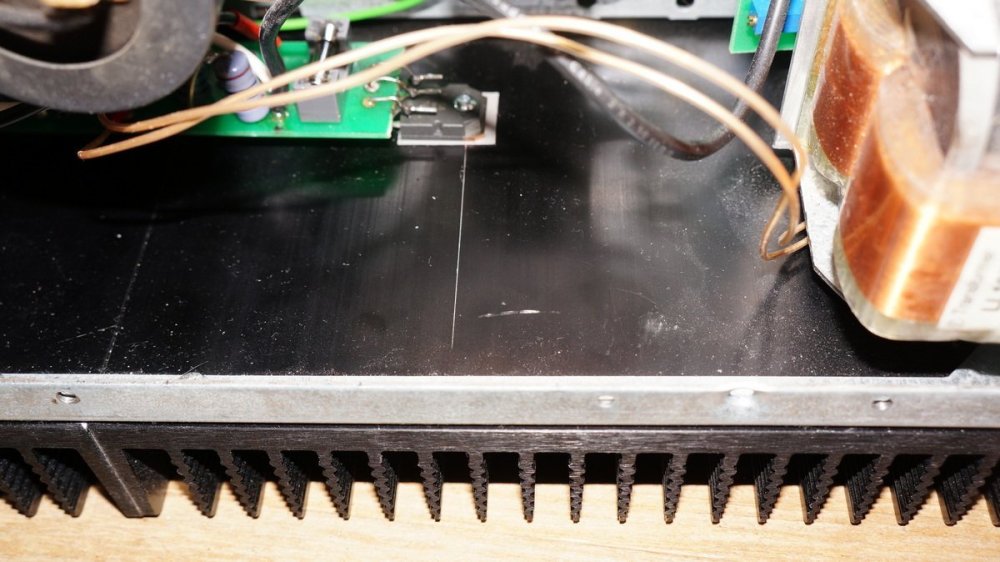

Давайте фото в студию, посадочного места.

Там поверхность всего радиатора гладкая.




Posted

Поверхность просто после экструзии, "неровная". Деформирующаяся прокладка либо, как пишут, шероховатость 5 мкм и неплоскостность 50 мкм/100 мм и керамика, с пастой.  Если 50Вт рассеиваеть - однзначно. Основание тонковато.

Posted
53 minutes ago, sova said:

Медный радиатор лучше алюминиевого

Просто налей воды. Более 34 не будет.
Относительно меди - можно сделать растекатель, медный. 50х50х10. И прижим, пружинный. Зачем?!
Сухая вода

Posted
1 час назад, Сергей А сказал:

Золотой еще лучше , и без остального :)

У золота коэфф теполопроводности хуже чем у меди.

"Коэффициент теплопроводности металлов лежит в пределах от 1,72 до 310 Вт×м-2. Наиболее теплопроводным металлом является серебро (λ = 310), затем красная медь (λ = 292), золото (λ = 224), алюминий (λ = 155) "

Алюминий в 2 раза хуже меди. Чемпион серебро лишь на 10% лучше меди. 10% это немного, почти что  200 % -это существенно. Там где теплорассеяние критически важно, пренебрегать этим-не вижу никакого смысла

Posted (edited)
2 hours ago, sova said:

Медный радиатор лучше алюминиевого

Заход №2. Лучше взять малошумный вентилятор и организовать принудительное. Строганый медный радиатор расчитан обычно под принудительное - между ребрами около 1 мм. Стоимость безумная, даже если прессованый (ребра вставлены в основание).
Для конвективного желательно иметь толстую (12-15 мм) подошву, средние ребра, сантиметра 3 и около 10 мм между ребрами. Скорее высокий чем широкий - тяга лучше. Лучше ребра с двух сторон. В сети есть калькуляторы, бесплатные для простых случаев...
И да растекатель можно из алюминия - но всяко лучше купить профиль побольше, в лигре, например и что-то типа ноктюа - 24(6) dB - это очень тихо, особенно в городе...
EDIT Пытаться посчитать Бесселя для раcтекания теплорода еще тот геморрой - кто знаком с матпакетами - вперед.

Edited by BAA
уточнение
Posted

Ни к чему это. Даже с Keraterm превышение температуры транзистора будет 10-11 гр над радиатором. С керамикой еще меньше . А площади достаточно для 50 то Ватт. Градусов 40-45 будет. Дим Димыч делал же в классе А. Сколько там у него ?

  • Like (+1) 1
Posted
48 минут назад, ДимДимыч сказал:

Сергей, у меня немного.

55 на 60 при неблагоприятных условиях

 Летом померю при мах режиме когда в доме будет 28 град.

У меня такая же температура, площадь где то 3000 см.кв. , мощность 88-90 Вт.  Мерил промышленным пирометром.

Posted

Тут, в свете измерений Марка , было бы интересно знать и температуру основания транзистора и радиатора среднюю , одновременно.
Вместе с типом прокладки.

Posted
1 час назад, Сергей А сказал:

было бы интересно знать и температуру основания транзистора и радиатора среднюю , одновременно.

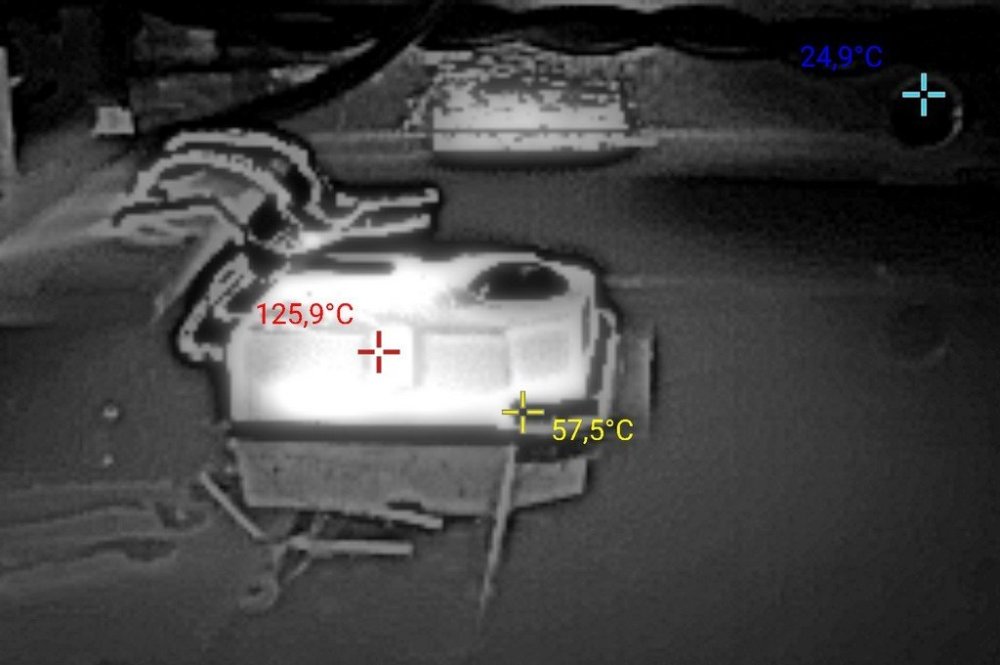

Температура основания транзистора 50 или 60 градусов, уже не помню, а радиатора 40-45 градусов. Самая максимальная температура 130 градусов на корпусе транзистора, а может это и температура самого кристалла, мерял тепловизором и может он показывал температуру кристалла?

1 час назад, Сергей А сказал:

Вместе с типом прокладки.

Вот тип прокладки не подскажу. Попробую поставить на китайскую керамику(с Али) с пастой КПТ-19 и сделать новые измерения температуры.



Posted
7 minutes ago, Андрей63 said:

А как вы будете мерить температуру подложки , если корпус из пластика.

Сверлим 1.5 набиваем пастой и вставляем термопару, до упора. Со стороны радиатора.

Posted

Есть такой параметр , тепловое сопротивление  ( кристалл )  переход - корпус, для корпуса TO -3P это  0,2-0,25 Гр.С/Ват. ( где как зависит от конкретного производителя ), вот и считайте сколько будет разница на 45 Вт.

Posted
2 часа назад, Андрей63 сказал:

Есть такой параметр , тепловое сопротивление  ( кристалл )  переход - корпус, для корпуса TO -3P это  0,2-0,25 Гр.С/Ват. ( где как зависит от конкретного производителя ), вот и считайте сколько будет разница на 45 Вт.

Разница и будет 10 градусов , а не 50-70 .



5 часов назад, Mark Levinson сказал:

Температура основания транзистора 50 или 60 градусов, уже не помню, а радиатора 40-45 градусов. Самая максимальная температура 130 градусов на корпусе

Может там и пластик , но местечко есть где подложка видна.


Posted
10 минут назад, Сергей А сказал:

Может там и пластик , но местечко есть где подложка видна.

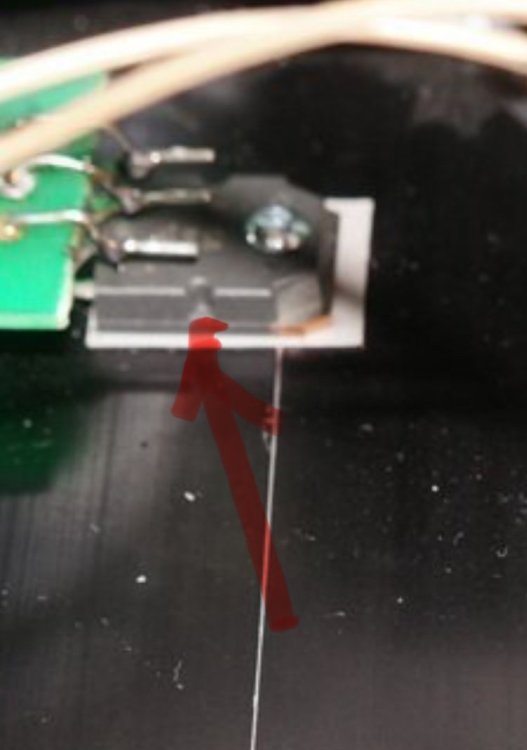

Там на подложке и смотрел тепловизором, 50 или 60 градусов было. Попробую сейчас поднять ещё раз 50 кг.(столько весит усилитель) и померить.

Posted

Если на фото транзистор на керамике, то её и нужно мерить, прибавите 15 -20 градусов  ( это максимум ), это и будет температура кристалла. У пирометра точка лазера довольно большая , поэту всякие углы и неровные переходы дадут большую погрешность.

Posted
2 минуты назад, Андрей63 сказал:

Если на фото транзистор на керамике,

Там не керамика - это силиконовая термопрокладка.
