Дроссель 5 Гн, ток до 450 мА.

Михаил К.
 Share

Recommended Posts

Михаил К. Proficient

Михаил К.

Posted
Posted

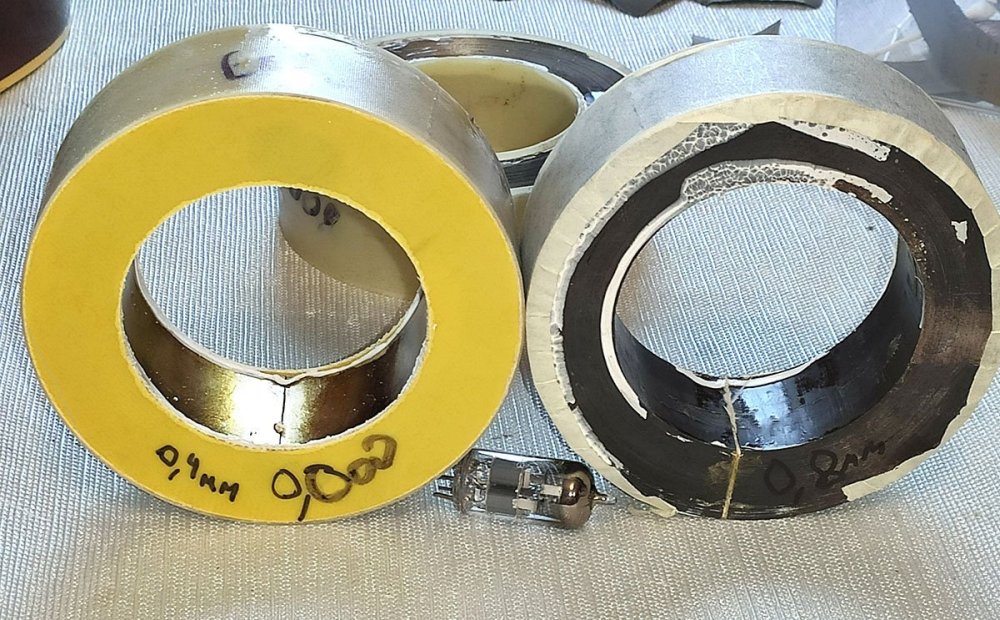

Продам дроссель на тороидальном сердечнике из стали М3 135х85х40 мм с воздушным зазором 0.4 мм.

Магнитопровод весит 2.6 кг, дроссель - 3.5 кг.

Магнитопровод разрезан на электроэрозионном станке.

Провод ПЭЛШО 0.85 мм, 1270 витков. Активное 6.3 Ома.

При проверке при вкл в сеть 230 Вольт, выдает ток 147 мА. Т.е. его индуктивность =5 Гн.

Можно домотать или намотать другой на таком же железе или на аморфе.

Цена 8 тыс руб.

пс Он намотан на станке чпу, все ровно, на фото полиэстерная прозрачная лента дает визуальный эффект торчащих витков.



дроссель 5 Гн.jpg


  • 3 weeks later...
Михаил К. Proficient

Михаил К.

Posted
  • Author
Posted

Добавлю, рабочий ток - до 450 мА.

Постоянная времени = индуктивность делить на активное сопротивление= 0.79 секунды.

Чем больше постоянная времени (т.е. чем больше индуктивность при том же активном, или -чем меньше активное при той же индуктивности), тем медленнее меняется напряжение на нагрузке интегрирующей RL-цепи.
