Recommended Posts

Posted (edited)

Не все готовы иметь в своей ламповой аудиосистеме огромные "онкены", щиты или рупорные конструкции акустических систем. Но тем не менее , в истории аудио иногда появлялись акустические системы, которые при своих довольно скромных габаритах и невысокой цене завоёвывали любовь аудио любителей на долгие годы. Найти в продаже  оригинальные брендовые изделия не всегда представляется возможным, но зачастую многие популярные модели можно клонировать сегодня на вполне доступной современной компонентной базе. В качестве примера таких колонок хотелось бы вспомнить про популярные когда-то "Dynaco A-25".



A25.jpg.59e4c343b8444121362bc18051b0eff0.jpgDynacoA25.jpg.4e57457bb8660675c8ba106c2c631690.jpg



Это довольно крупные полочные колонки с 10" бумажным мидбасом, полуторадюймовой купольной пищалкой и простейшим фильтром первого порядка через который подключена пищалка.  Акустическое оформление "закрытый ящик с панелью акустического сопротивления". Т.е. в нижней части корпусов было продолговатое отверстие заткнутое чем-то вроде минеральной ваты и сеткой. Схема оригинальных фильтров:











К сожалению, те динамики которые применялись в этих колонках можно найти только у коллекционеров или на зарубежных аукционах и широкодоступными их не назовёшь. Но фирма Seas производит похожие как по характеристикам, так  и по идеологии динамики . на которых можно клонировать эти акустические системы и сегодня. Есть даже документация от производителя для самостоятельного изготовления осовремененных Dynaco A-25.










Вся документация для самостоятельного изготовления таких клонов легендарных конструкций предоставляется Seas в открытом доступе:

A26_cab.pdfSEAS_A26_AppNote.pdf



В этой ветке хотелось бы услышать тех кто пробовал делать что-то подобное дома и какие были результаты?

Edited by U.L.F.
  • Like (+1) 2
  • 4 weeks later...
Posted
В 04.04.2022 в 06:52, Сергей Витальевич сказал:

Дмитрий к этим клонам рекомендуются вот эти димамики? Тоже хочется послушать ,что то достойное из полочников с "интересным звуком" ,но увы пока не попадаются.?

Screenshot 2022-04-04 at 10-46-39 SEAS H1411-08 (A26RE4) 'Prestige' - €158.60 AUDIO-HI.FI Интернет-магазин с доставкой в Россию.png

Сергей, у меня давно было желание собрать чего нибудь на этих Сис1411, но как-то вот не сподобился.

  • Like (+1) 1
  • 2 weeks later...
Posted

Подскажет ли кто, стоит повторять АС Tannoy Prestige Canterbury SE?
У этой модели форма динамика схожа с 4а32. Имеется в наличии пара восстановленных динамика, готовых под покраску "золото".
В качестве твиттера будет встроенный на керне 4а32 малогабаритный динамик с катушкорй 25,4 мм "Monitor Audio Bronze" с обрезанными ушами крепления по кругу основной МС.



image (1).png




Posted (edited)
11 минут назад, Сергей Витальевич сказал:

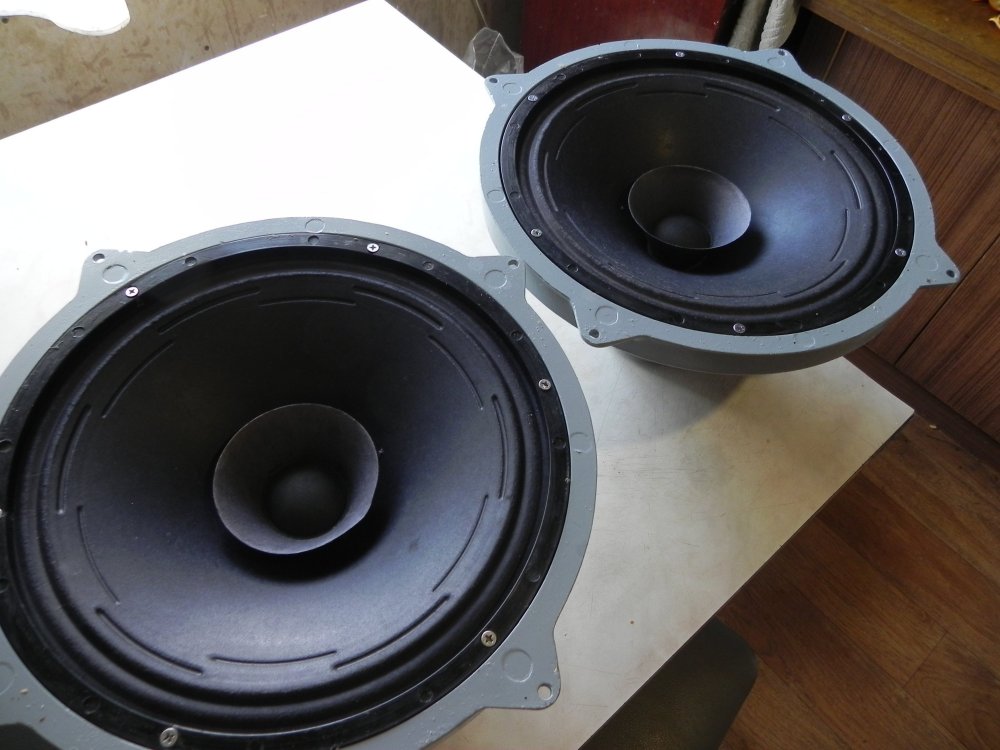

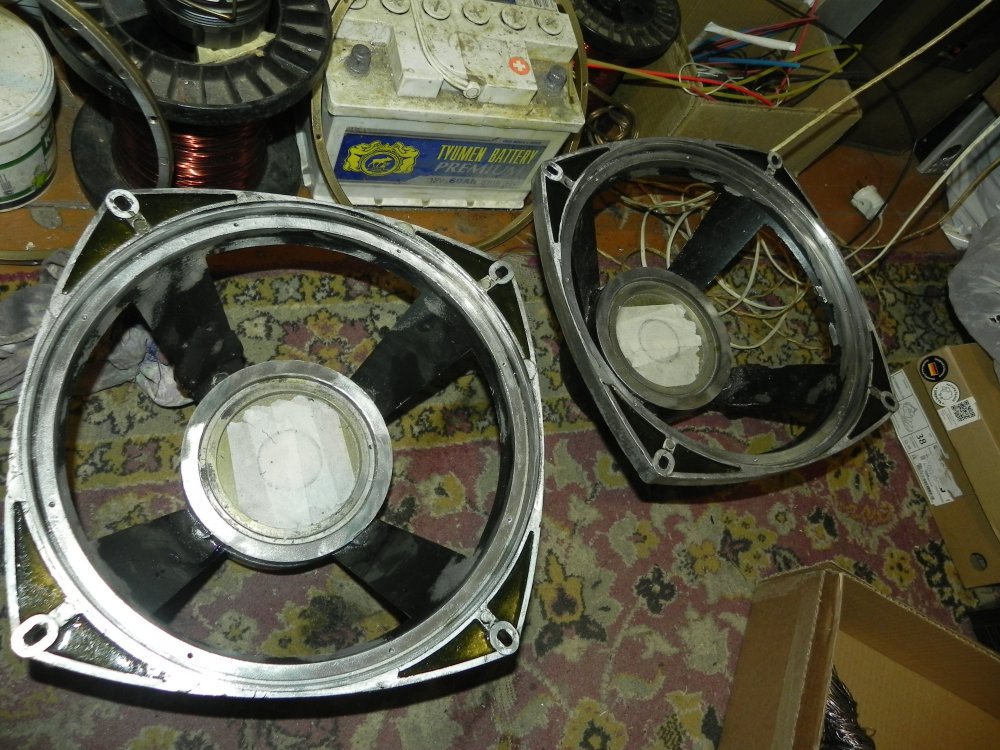

это хорошо ошкуренные корзины 4А32.

Да,это уже восстановленная пара клиенту.
И есть пара других, про них и речь.

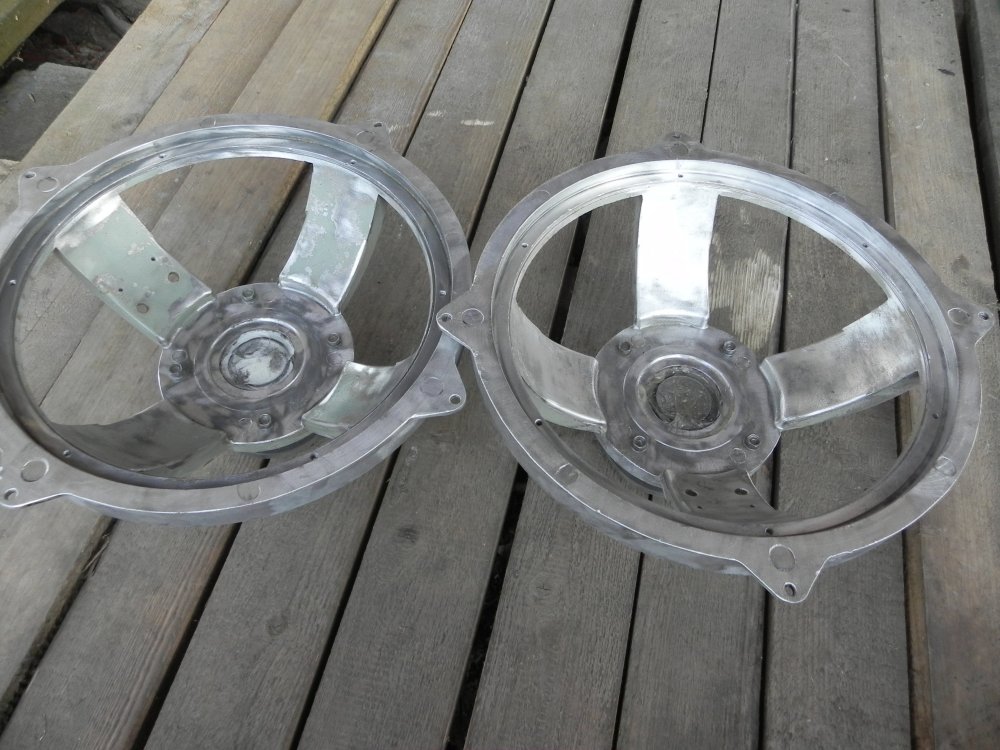

Ниши около крепежа заливаются эпоксидкой и обрабатывать на фрезерном для ровности поверхности.





Edited by RedStar
Posted
19 минут назад, Сергей Витальевич сказал:

Ну если только ради дизайна то тогда да-конечно стоит.

А из указанных размеров этой АС надо будет что то менять  под 4а32. Или пока оставить как есть?

Posted
4 минуты назад, S.Laptev сказал:

Глуховатые, низкие затянутые, склонны к бубнению

Надо бы пересчитать корпус АС. Да и динам снизить добротность немного.

Posted
В 04.04.2022 в 06:52, Сергей Витальевич сказал:

Хочется послушать, что то достойное из полочников с "интересным звуком".

После Танноев взял Микро Утопии Be - доволен.

Posted

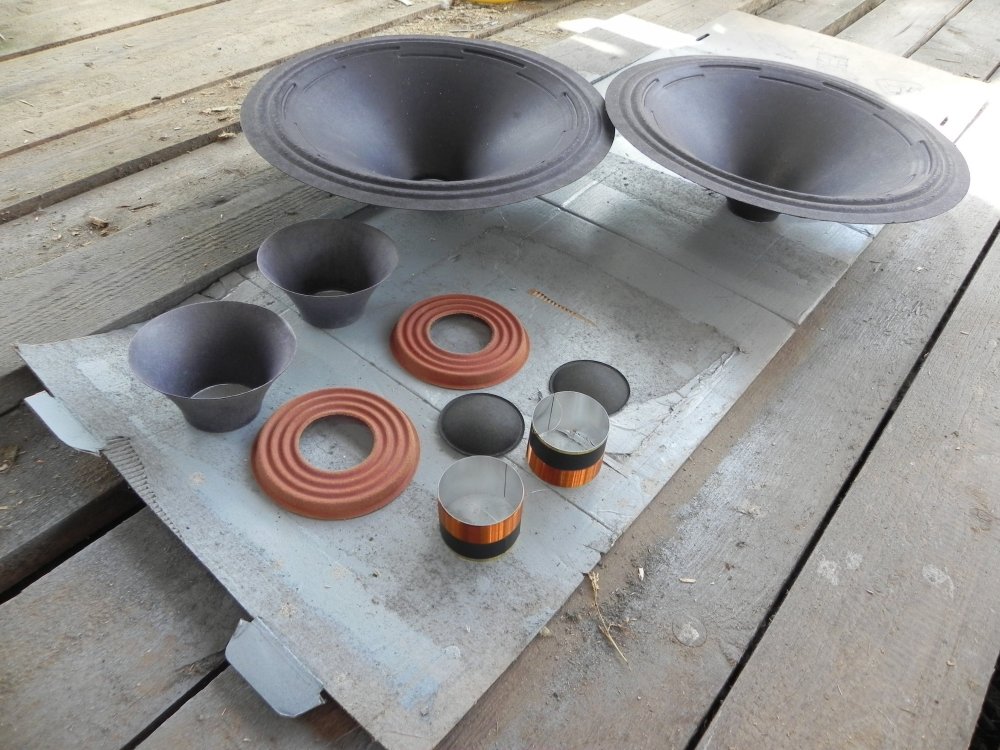

Есть задумка изменений в  корпусе. дины сделаю, проверю по параметрам, от них и плясать.

Posted
15 часов назад, Сергей Витальевич сказал:

от это пригодилось.

Широкие, не подходит такое.



15 часов назад, Сергей Витальевич сказал:

на Ваших сделанных добротность большая будет......

не будет, постараюсь.

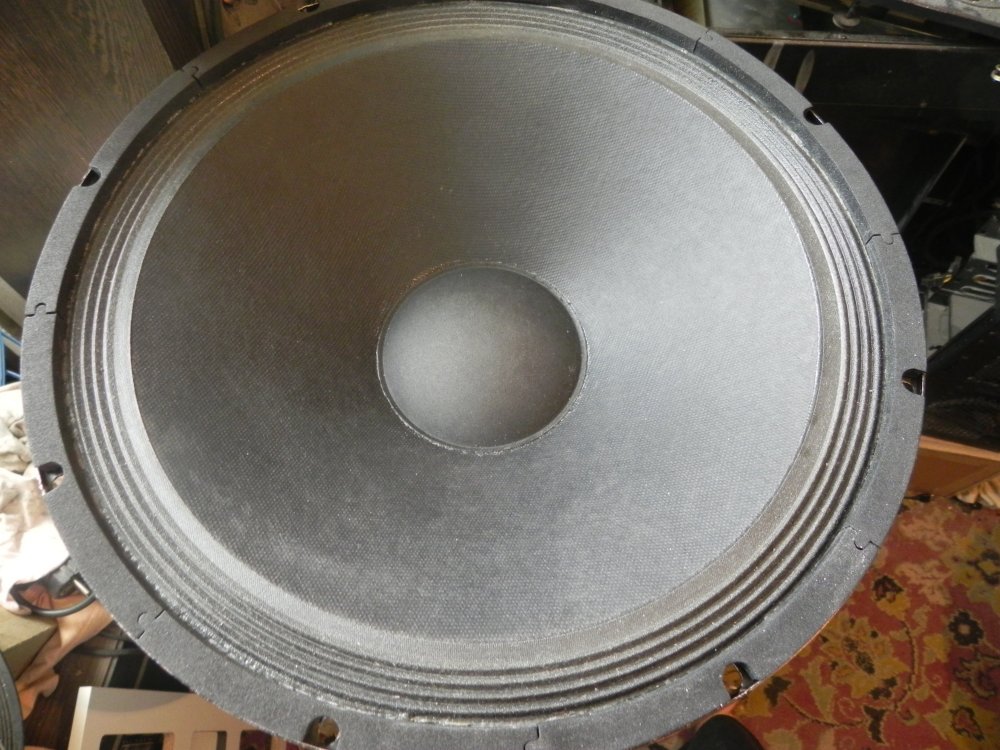

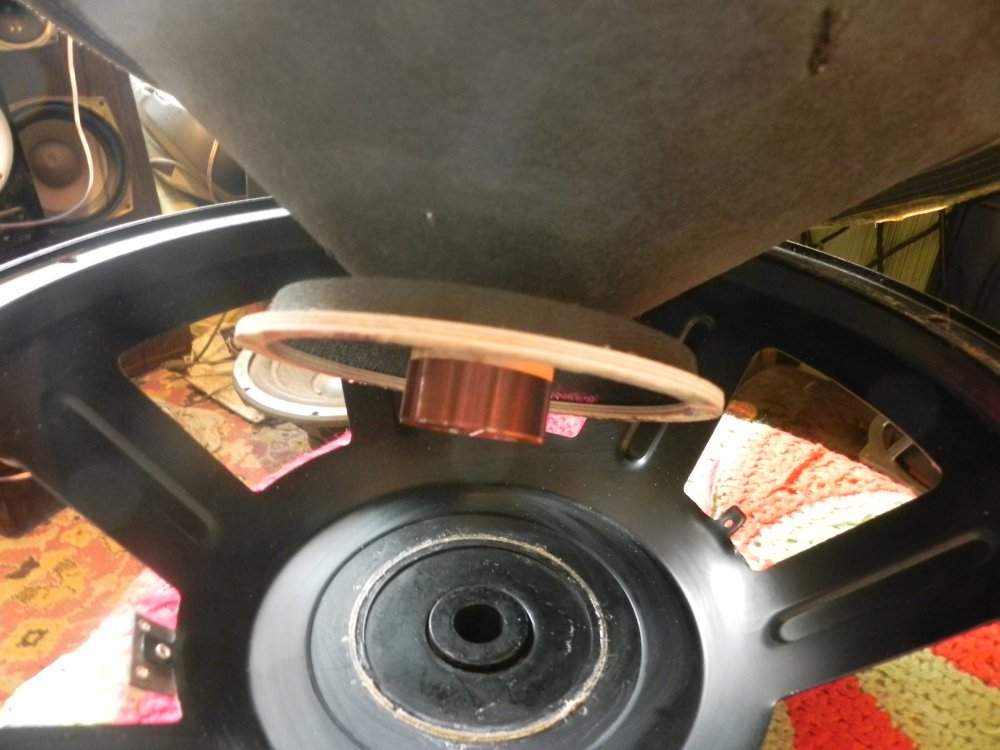

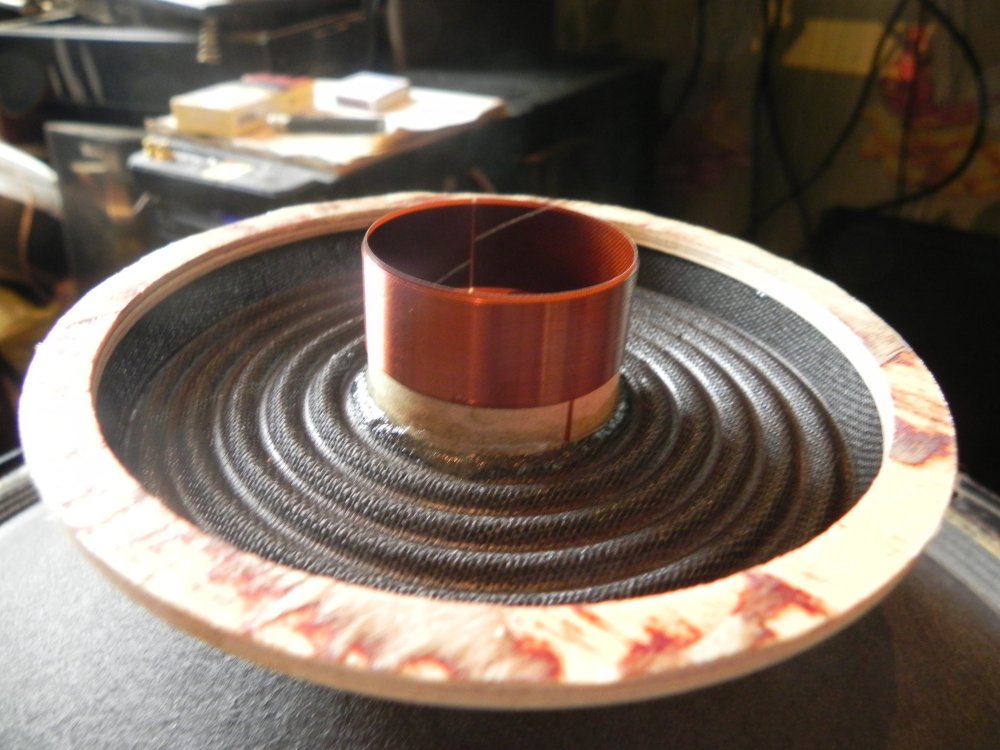

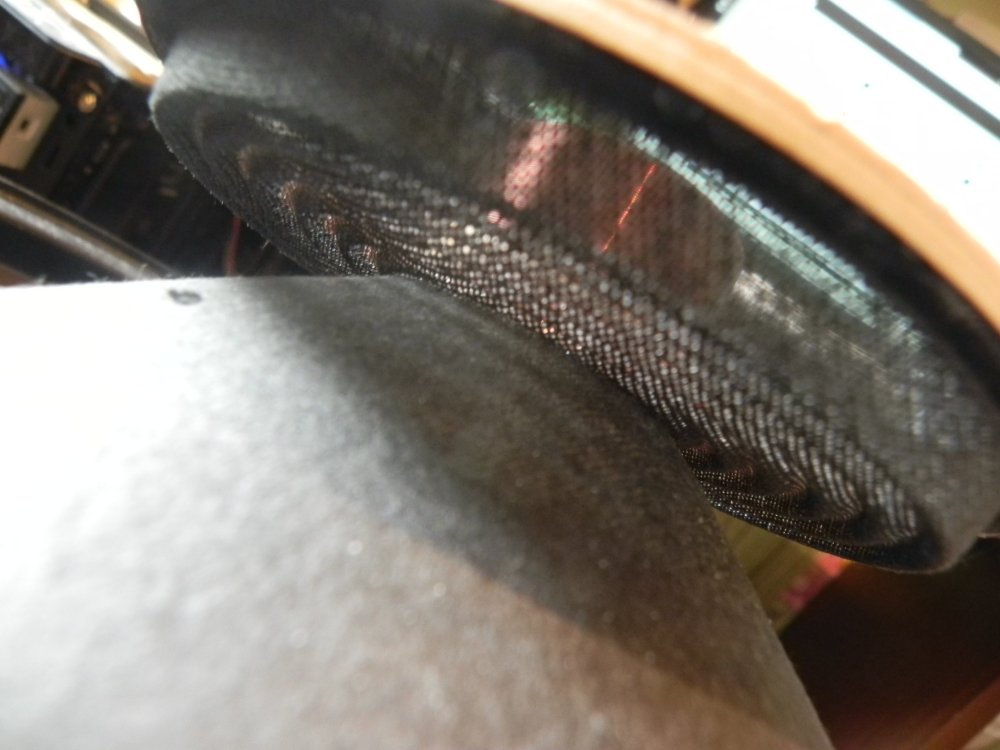

Переделал однажды alpha-15a с их добротностью с Qts=1,26 до Qts= 0,85. Заменив ЦШ и катушку. Между ЦШ и корзиной добавил проставочное кольцо, дабы  ЦШ с подъемом 3 мм заменить другой в 7 мм для увеличения хода катушки. Клей использую акфикс 705 и наношу мало в таких динах.
Данные не сохранились при измерении к сожалению.






  • 2 months later...
Posted
В 11.05.2022 в 05:17, Сергей Витальевич сказал:

Знаете я обычный любитель-не спец,но именно вот по этим Альфам..смысл им понижать добротность..  там же магнит совсем дохлый,вот и оттуда и такая добротность высокая...

А если усилить магнит, то середина вылезет, но на НЧ это практически не повлияет.

Posted
В 09.05.2022 в 19:25, RedStar сказал:

Широкие, не подходит такое.



не будет, постараюсь.
Переделал однажды alpha-15a с их добротностью с Qts=1,26 до Qts= 0,85. Заменив ЦШ и катушку. Между ЦШ и корзиной добавил проставочное кольцо, дабы  ЦШ с подъемом 3 мм заменить другой в 7 мм для увеличения хода катушки. Клей использую акфикс 705 и наношу мало в таких динах.
Данные не сохранились при измерении к сожалению.






Ну и что это дало? Динамики уже выброшены? Или в испорченном состоянии лежат в ожидании своей участи? ?

Posted
6 часов назад, U.L.F. сказал:

лежат в ожидании своей участи?

Щиты на них планирую.
Мне не надо так, как: "Пароход то хороший, только боится воды". (х/д. "Волга-Волга")

Posted
10 часов назад, Сергей Витальевич сказал:

Я наконец нашел на Альфах щиты(как бы послушать)

И что мешает прослушиванию?

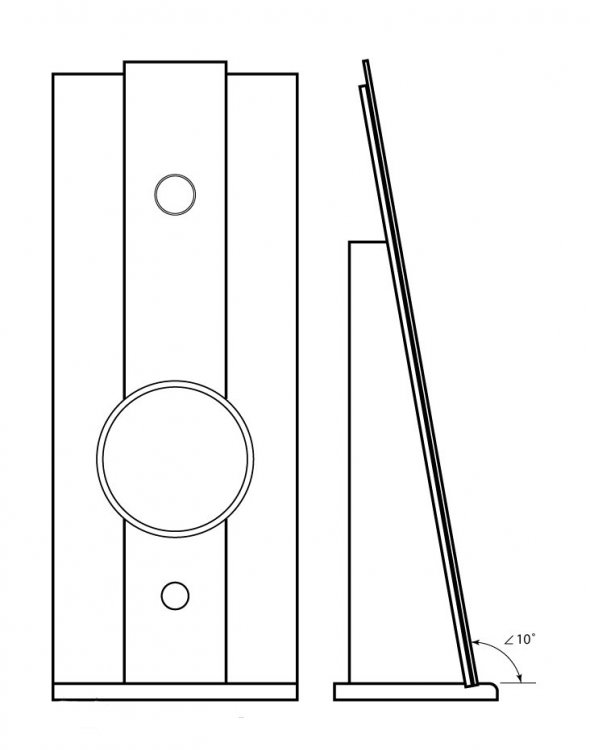

Себе примерно так собираюсь сделать. Основной лист - темный, а по середине таже структура, только светлая.
Это не полный эскиз. Доп. отверстия, так, на усмотрение подпоркой пищалкой:




Posted
8 минут назад, RedStar сказал:

И что мешает прослушиванию?
Себе примерно так собираюсь сделать. Основной лист - темный, а по середине таже структура, только светлая.
Это не полный эскиз. Доп. отверстия, так, на усмотрение подпоркой пищалкой:




А зачем нужно было снижать добротность, чтоб потом установить их в эти половинки дверей? Затея Ваша однозначно пустая, но... если для того чтоб руки занять, то почему бы и нет...

Posted

p/s:    Вообще непонятно почему мы обсуждаем эти раскуроченные альфы в ветке про клонирование винтажа...:smile-32:

  • Smile 1
