Posted

Вроде здесь https://www.hi-fi.ru/audioportal/topic/1343-dvuhtaktnyy-unch-6p3s-el34/page/342/

было:

Напомню старинные методы, вообще, не только для Вашего случая:

1. Карта сопротивлений используется при снятом напряжении, вынутых лампах и разряженных конденсаторах омметром (тестером) в режиме измерения сопротивлений. Ясно, что сопротивление между 3 или 6 дыркой в панели первой лампы и "землей" равно сопротивлению резистора, который впаян ... ну и т.д..

2. Настройка при поданном напряжении и воткнутых лампах, тестер в режиме постоянного напряжения, щуп на общий провод , а вторым меряете на катоде, на аноде и на питании, приходящем на этот каскад.

3. Полученную точку несёте на ВАХ.

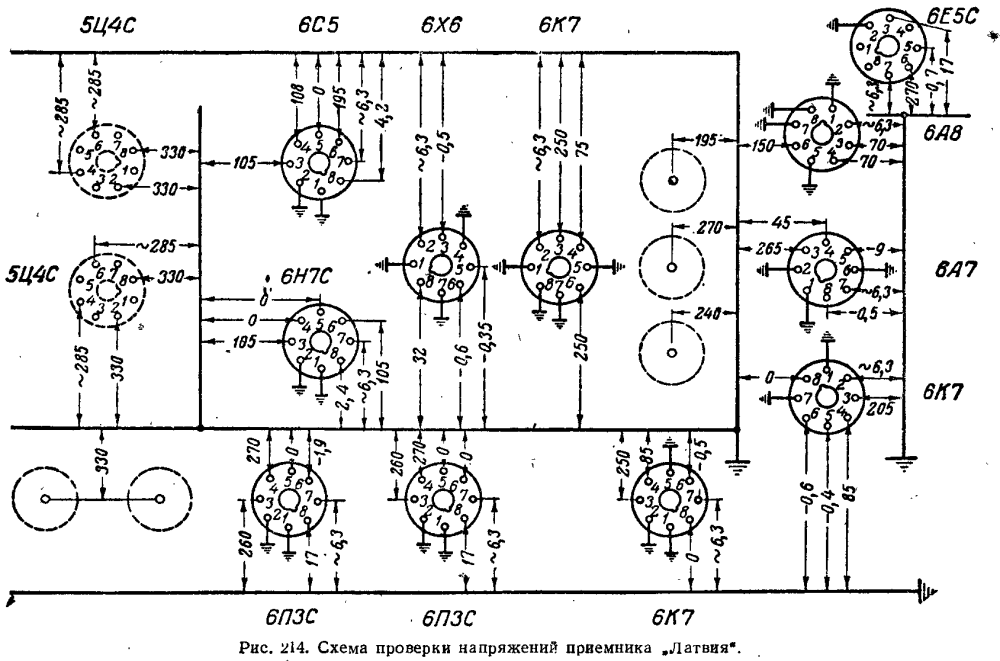

Вот! Еле нашёл. Оказалось, - редкая вещь! Как пример... Карта сопротивлений


==========================

Далее про напруги...

Карта сопротивлений - круто, но непонятно...

  • Like (+1) 1
  • 7 months later...
Posted

Я до сих пор пользую этот метод, сейчас спаял усь 21LR8, по схеме замерил все сопротивления относительно земли и Ue, потом подаю напряжения, результаты записываю, и только потом включаю с лампами. За одно проверяется правильность монтажа. К стати это карта сопротивлений р.п. Латвия.
