Posted

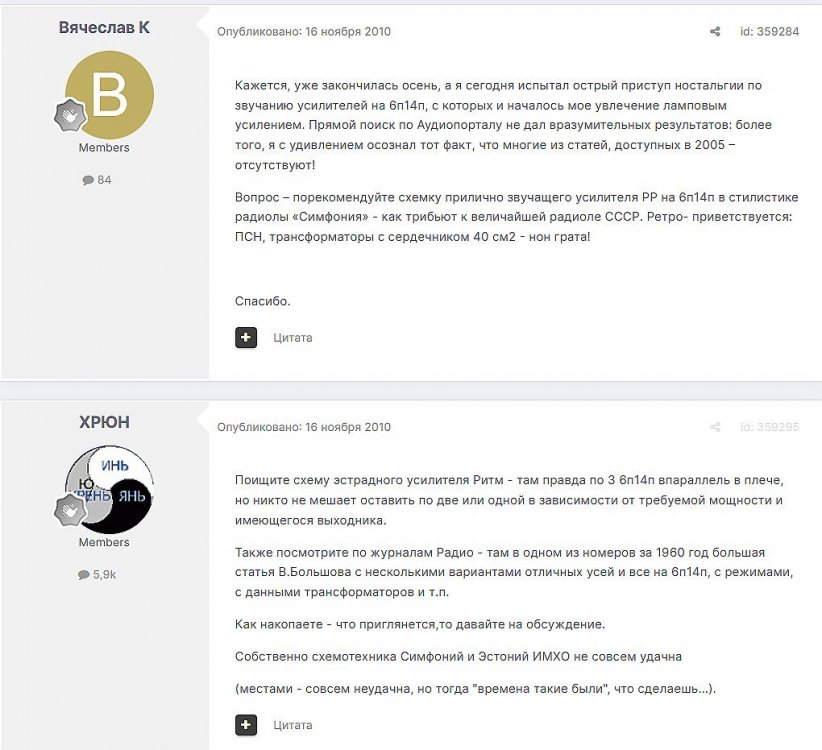

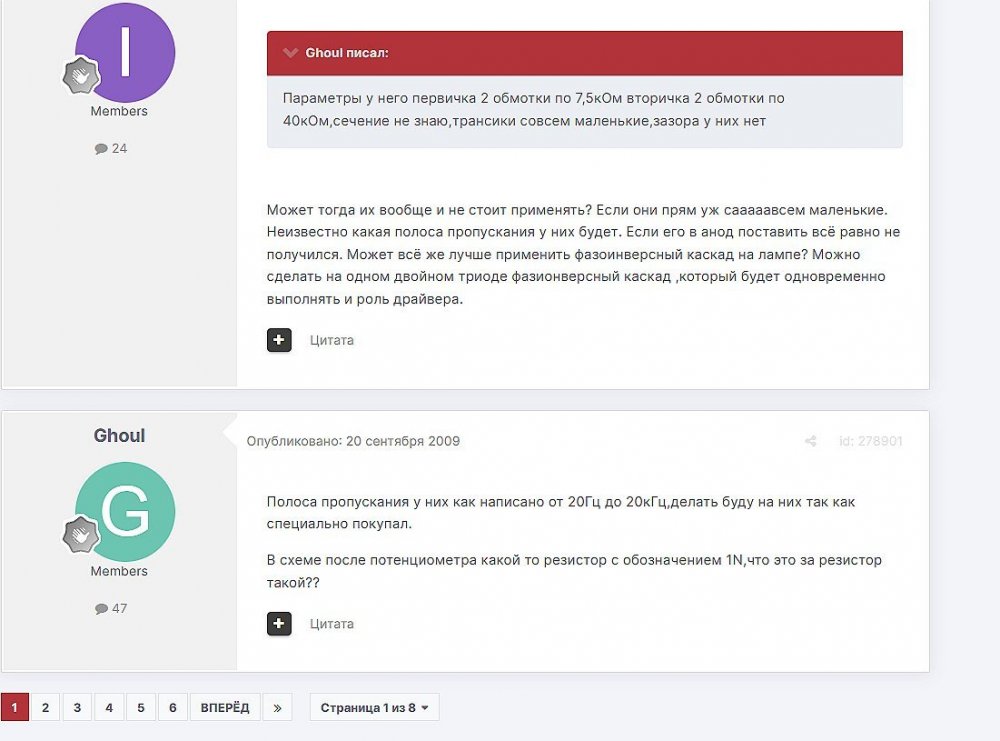

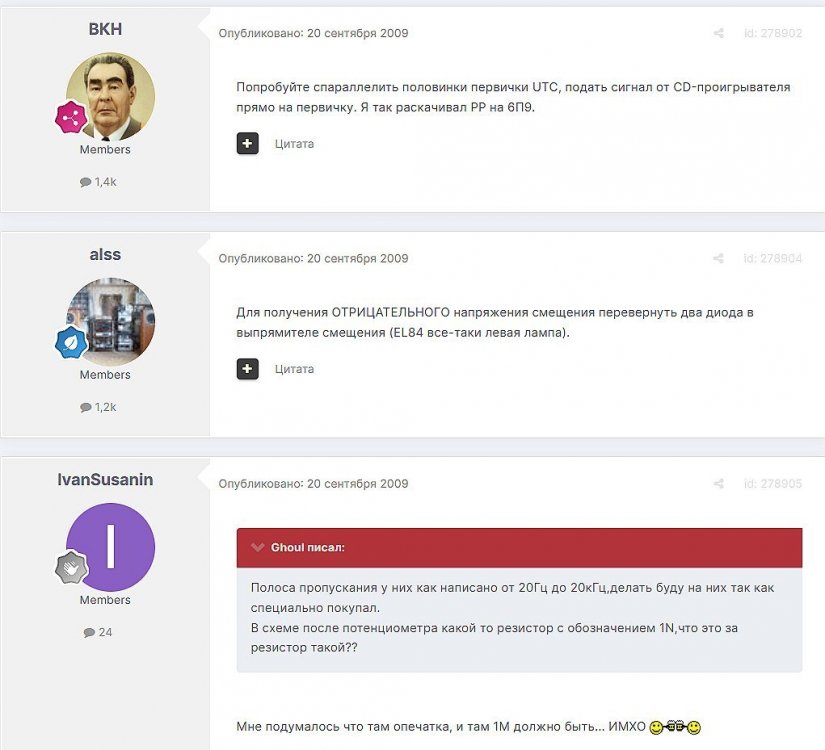

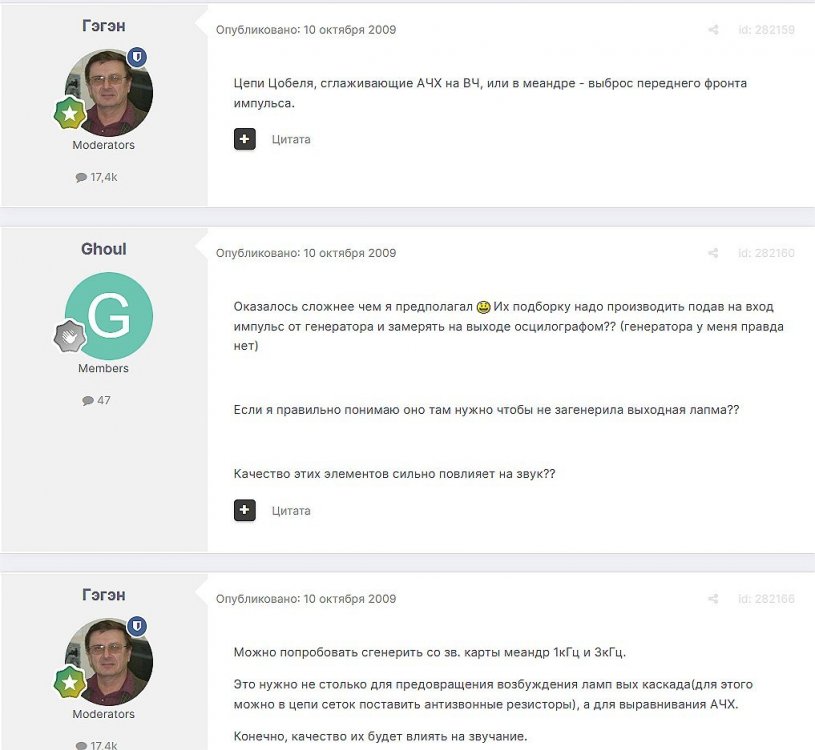

1.thumb.jpg.4e91e448d6fedad671da1559808c46e3.jpg2.thumb.jpg.c800cdf029f42060d94793bc72fbc08c.jpg



-=KGB_spy=-

Опубликовано: 17 ноября 2010
Вячеслав

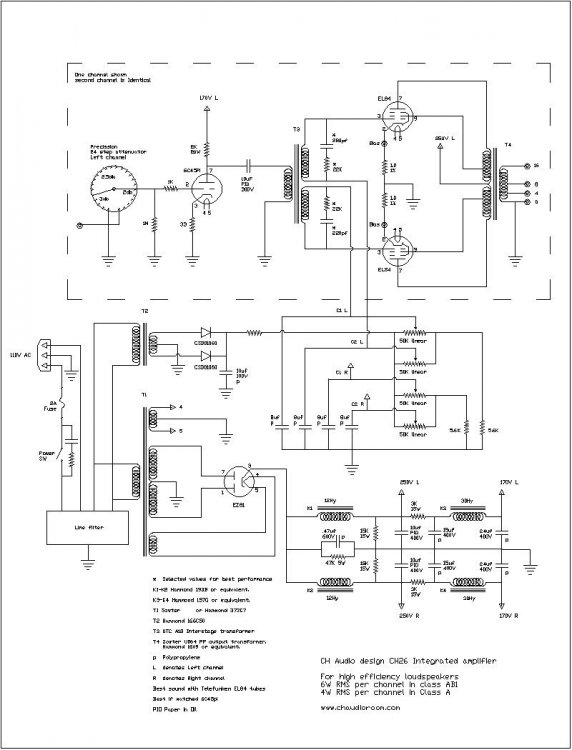

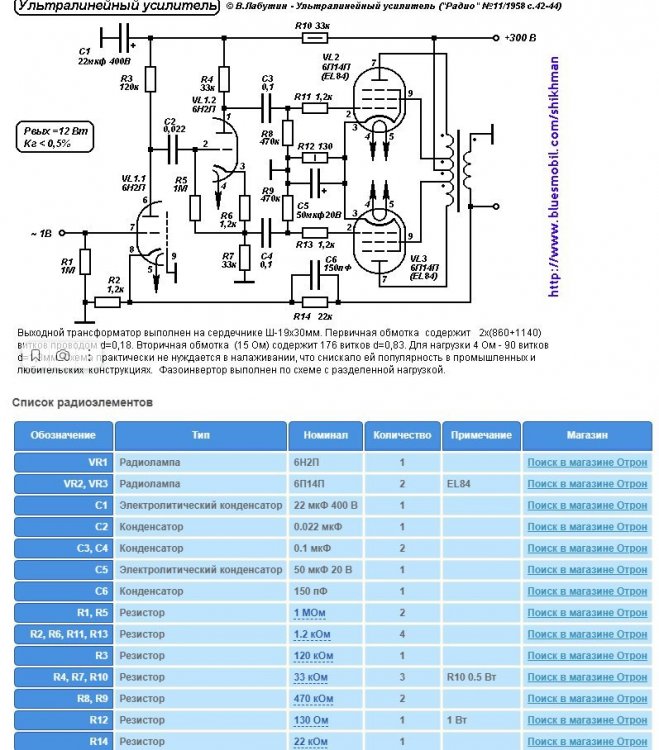

http://www.radioman-portal.ru/pages/21/index.shtml

http://www.radioman-portal.ru/pages/22/index.shtml

и последняя с микрофонным входом, первый каскад я выкинул...

http://www.radioman-portal.ru/pages/20/index.shtml

и бес ПОС, вообще без ОС... у меня такая уже лет 5 работает... все схемы были на железном шихмане, теперь почемуто не мог там найти...

_______________________________________________________________________________________________________________________________________________________________________________
Гэгэн

Опубликовано: 17 ноября 2010
2 Вячеслав К



Проше Пана сначала пройти по ссылке:

http://audioportal.su/showthread.php?t=12924



Есть поиск на форуме, воспользуйтесь.



В течение пяти минут нашлось:

Двухтактный усилитель начального уровня

http://audioportal.su/showthread.php?t=2690

Прошу помочь с переделкой усилителя

http://audioportal.su/showthread.php?t=19716

Китайский усилитель на El-84

http://audioportal.su/showthread.php?t=11085

Первый самостоятельный агрегат

http://audioportal.su/showthread.php?t=12057

РР на 6п14п+транс от Урал114=Помогите

http://audioportal.su/showthread.php?t=5222

Также, эта ветка.



Остальное в ЛС.

______________________________________________________________________________________________________________________________________________________________________________

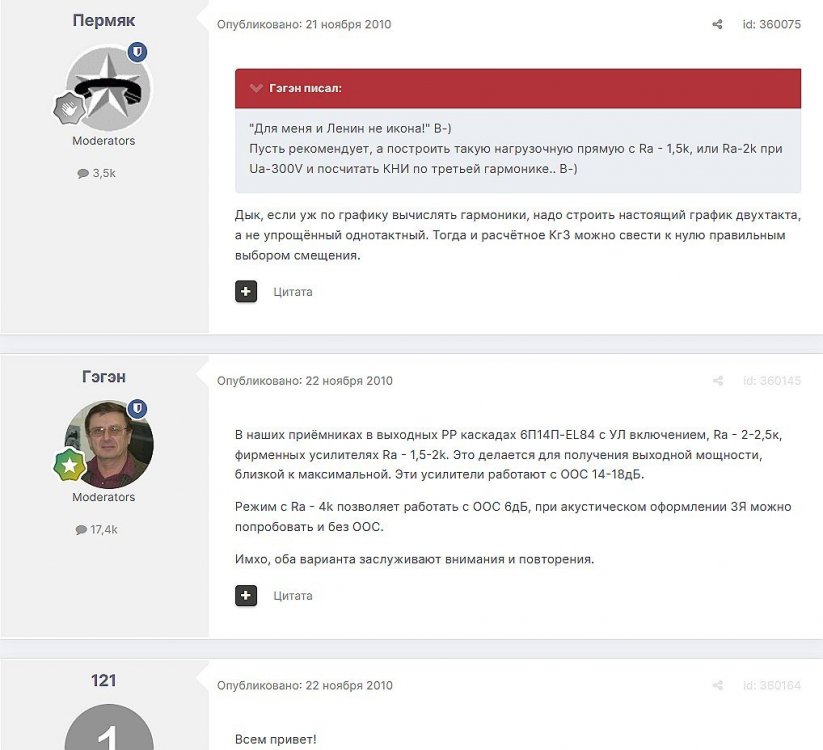

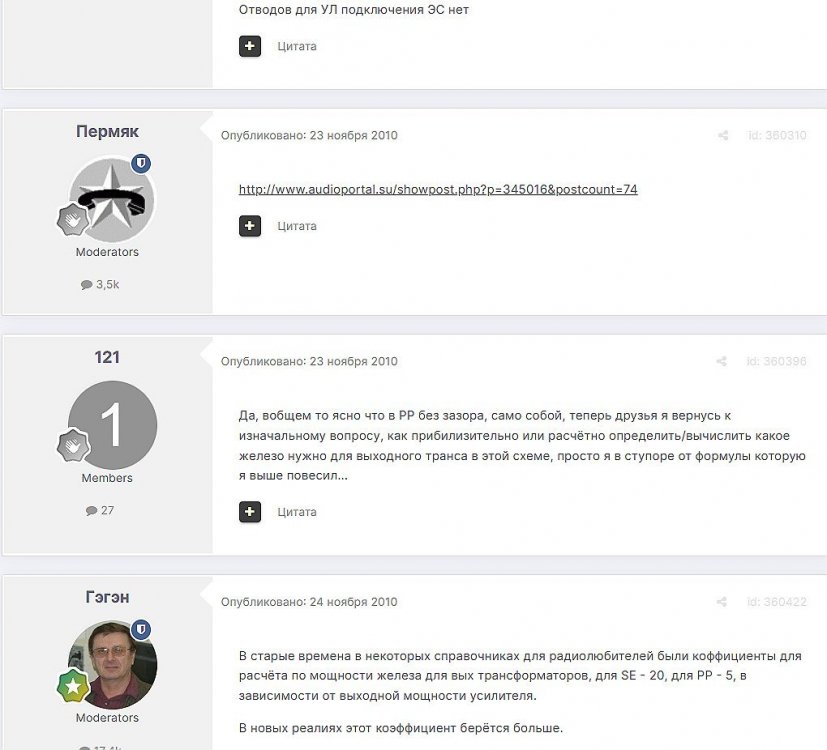

121

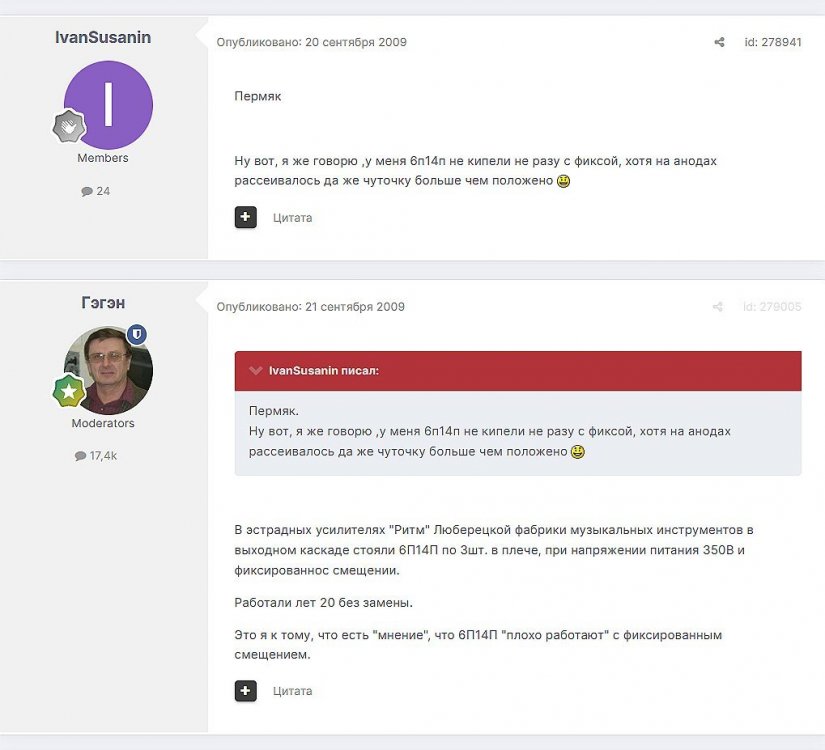

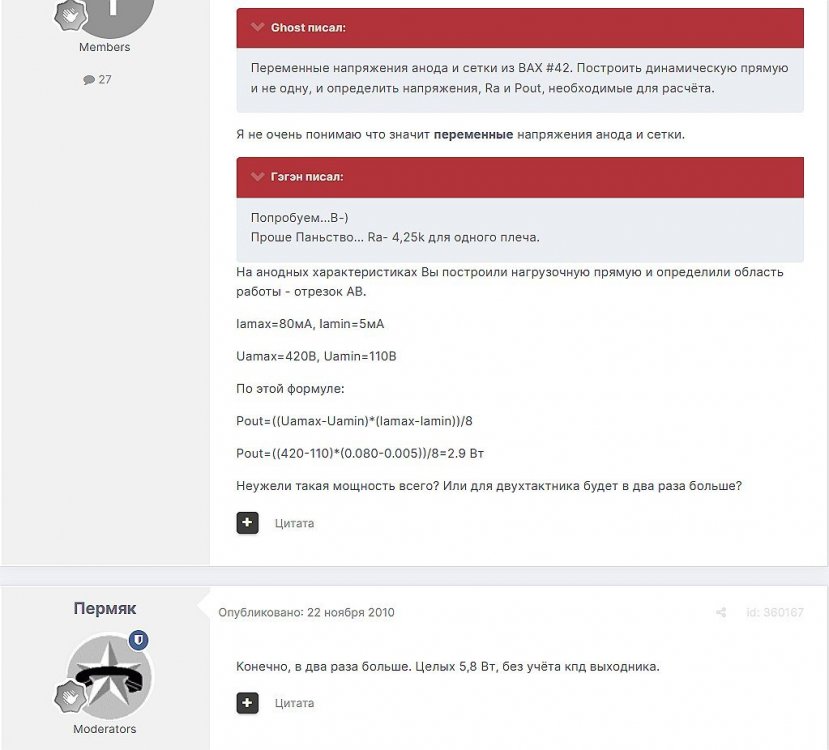

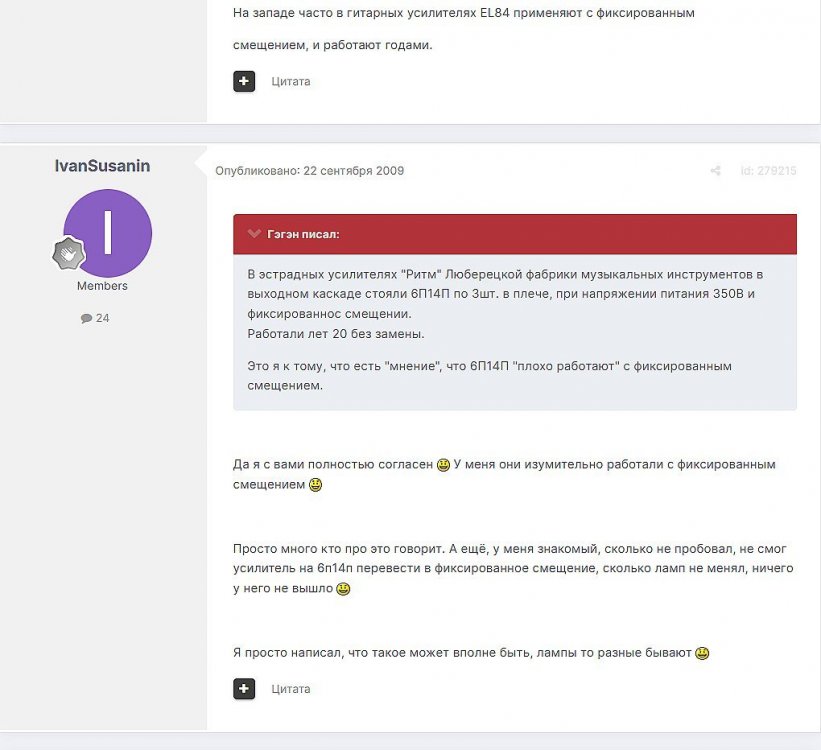

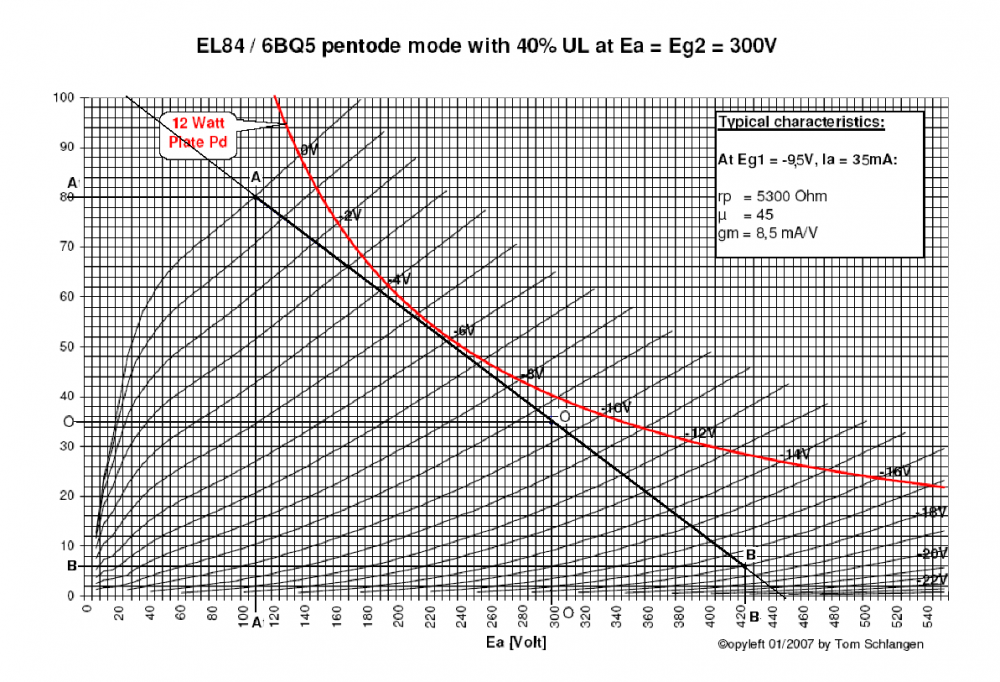

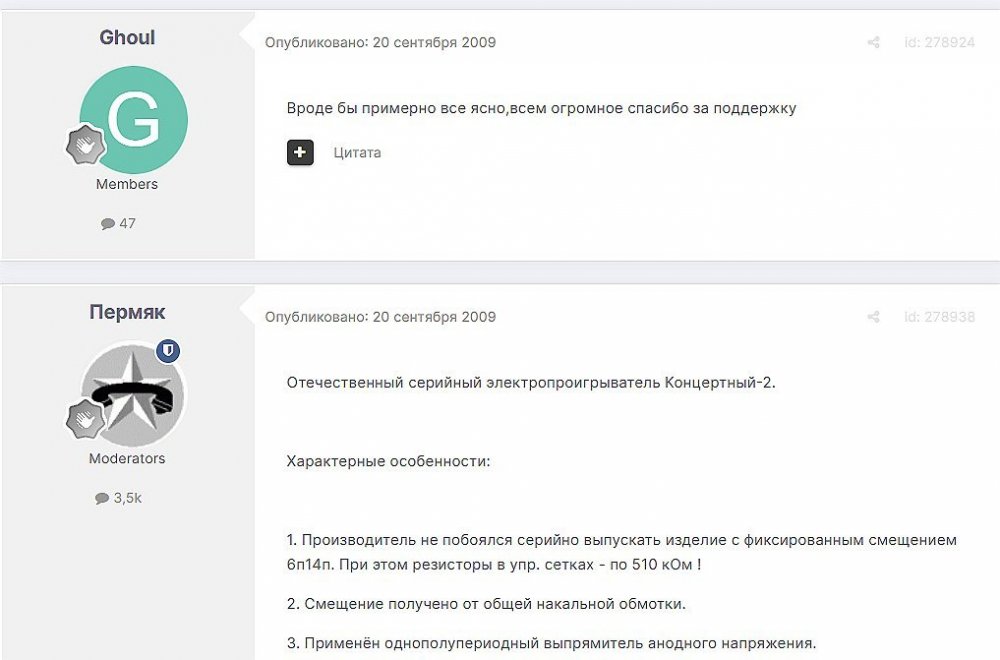

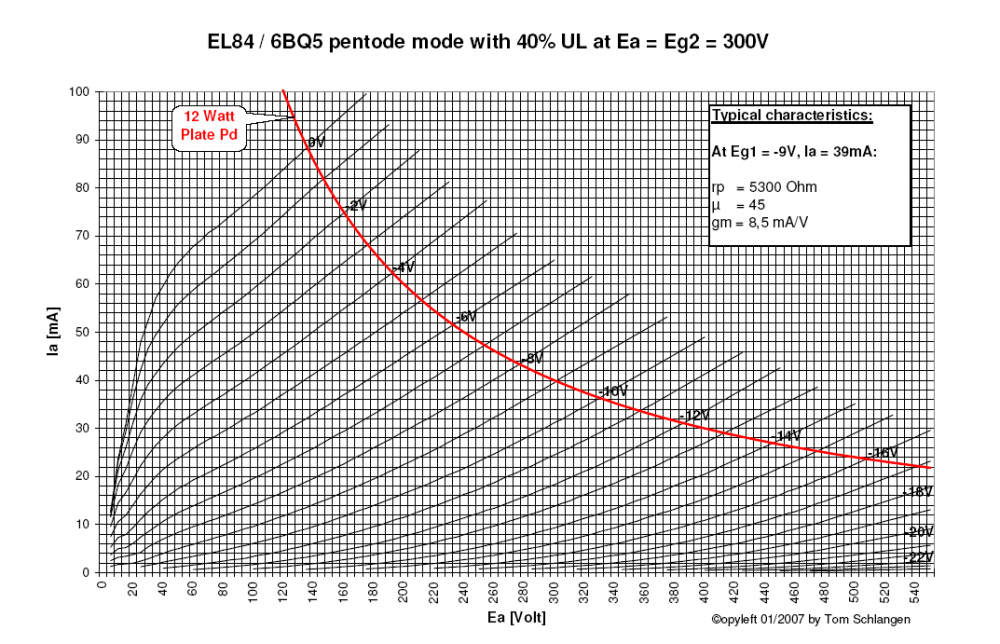

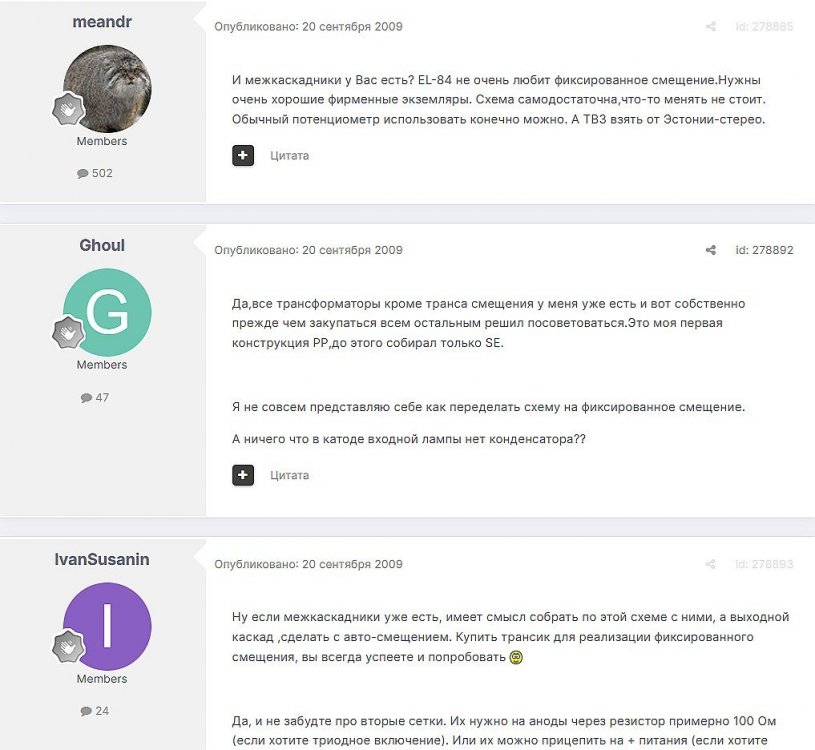

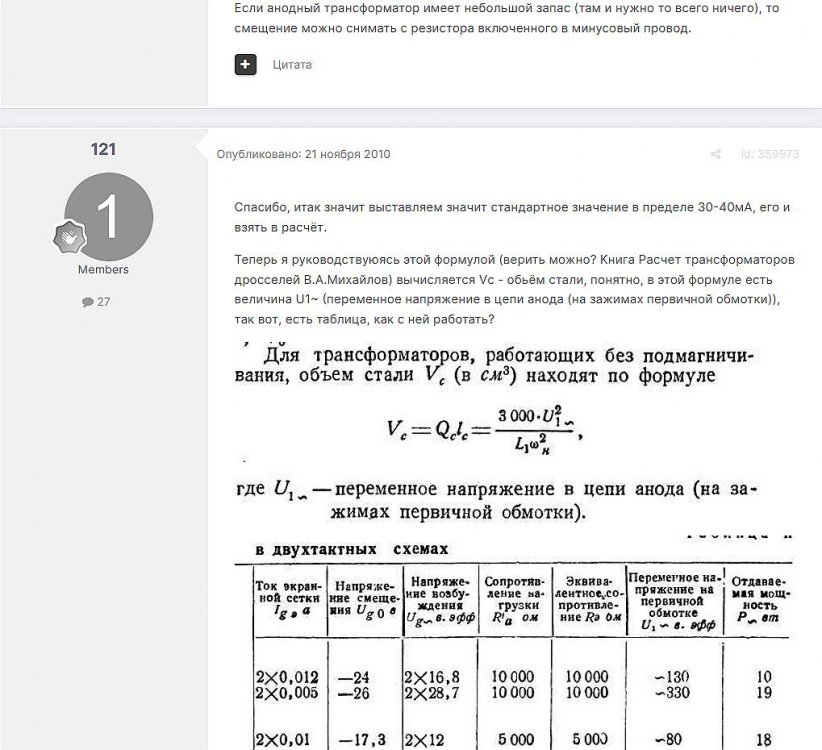

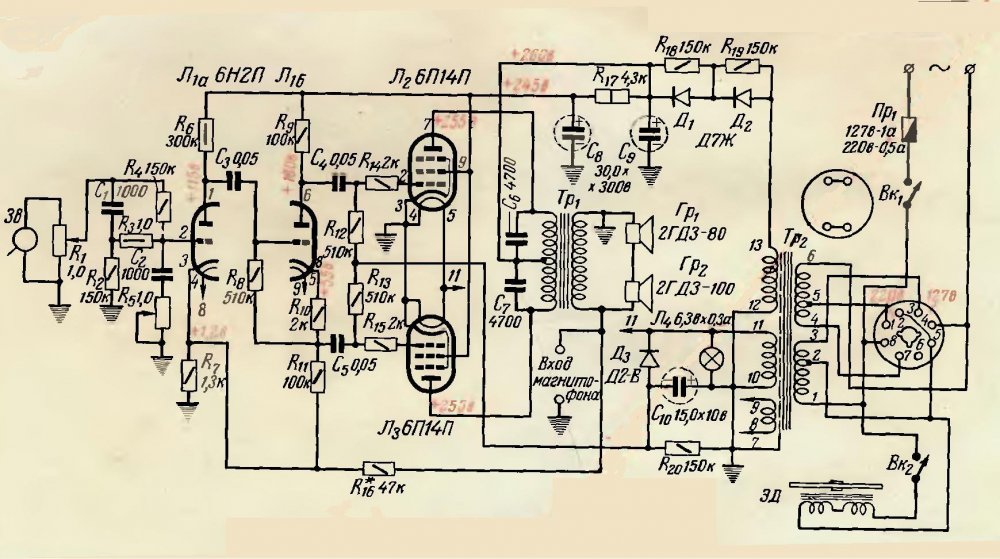

Всем доброго! Ребят, как считается анодный ток покоя ламп(ы) на этой

http://cxem.net/sound/amps/amp84.php схеме?

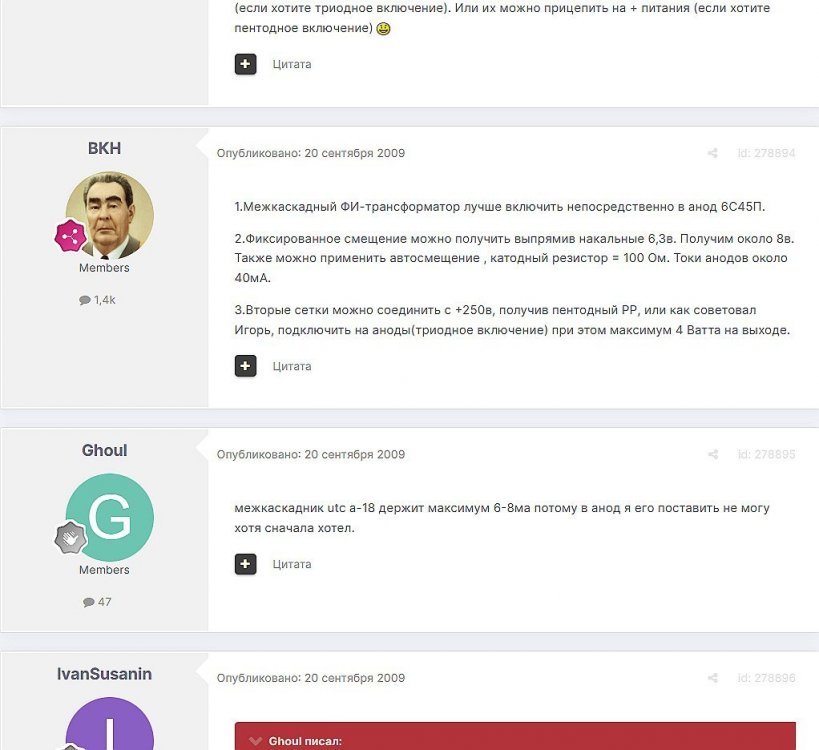

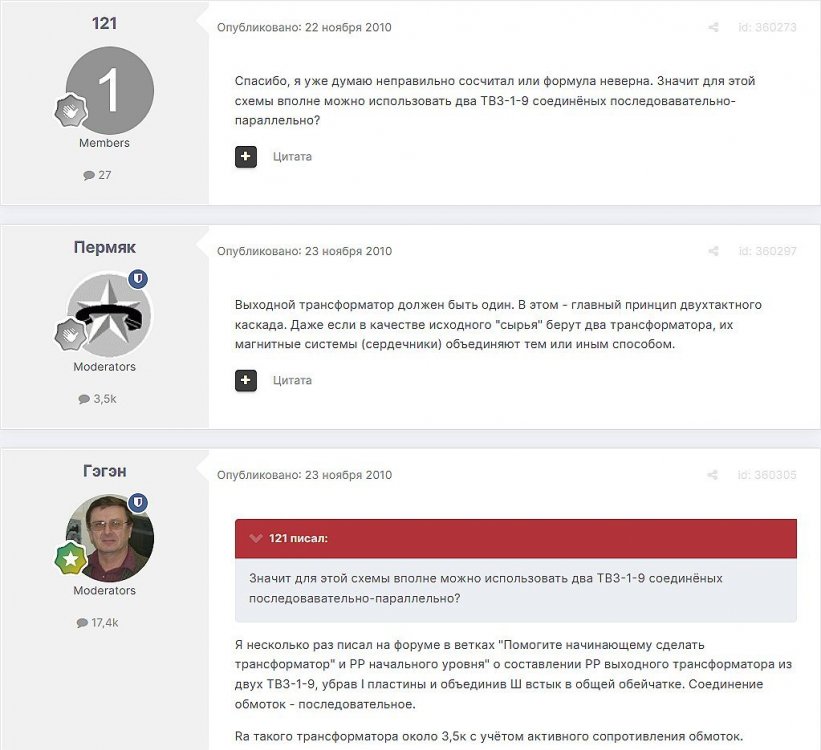

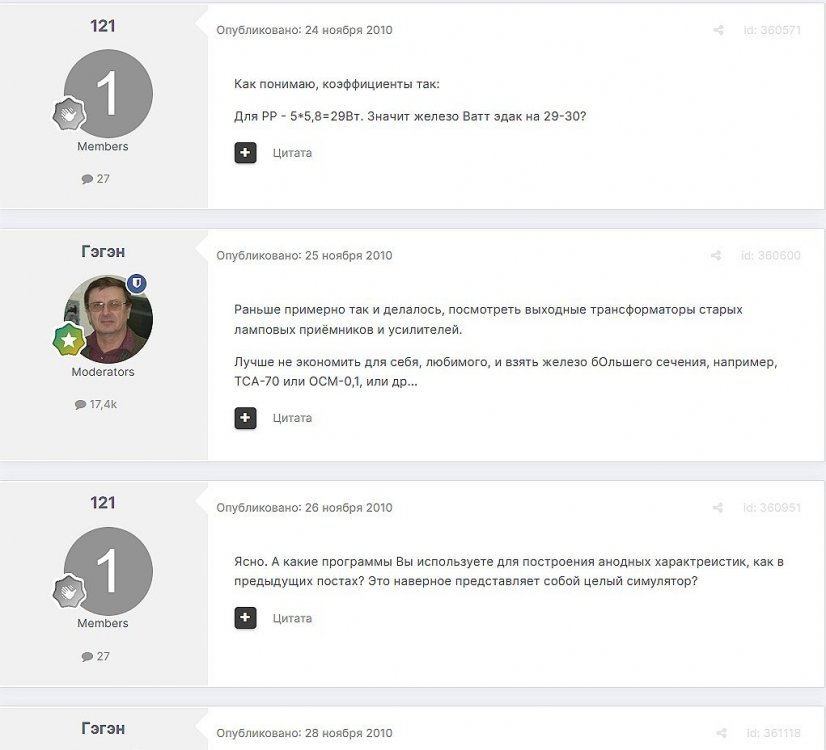

Просто хочу пересчиать выходнйо транс под другое железо, нужна лишь помощь в расчетах.








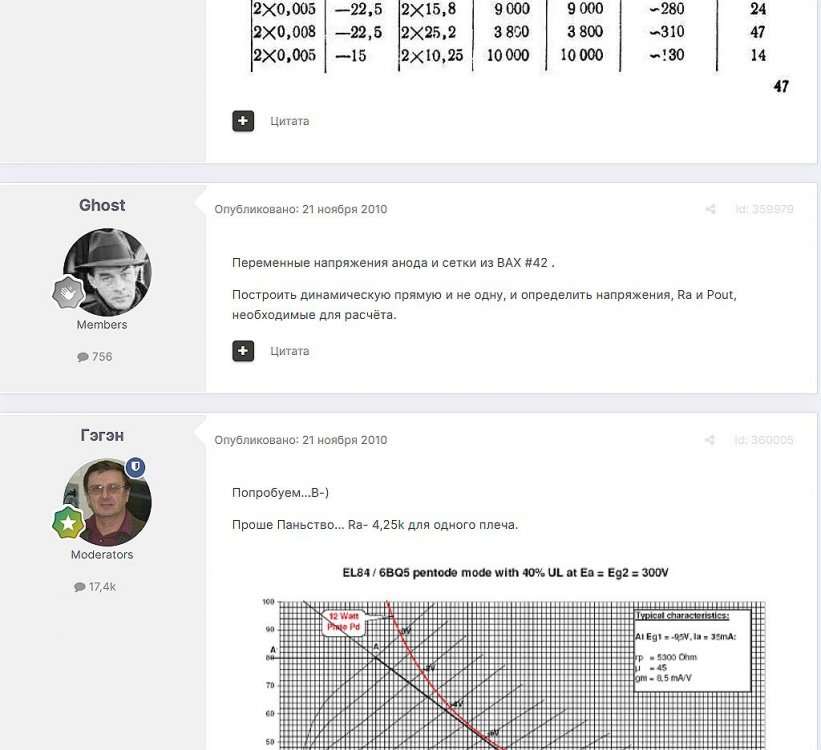

Posted


Работу ламп и режимы каскадов я рассчитываю  вручную с начала 70х, даташиты беру в сети.

http://frank.pocnet.net/index.html

_____________________________________________________________________________________________________________________________________

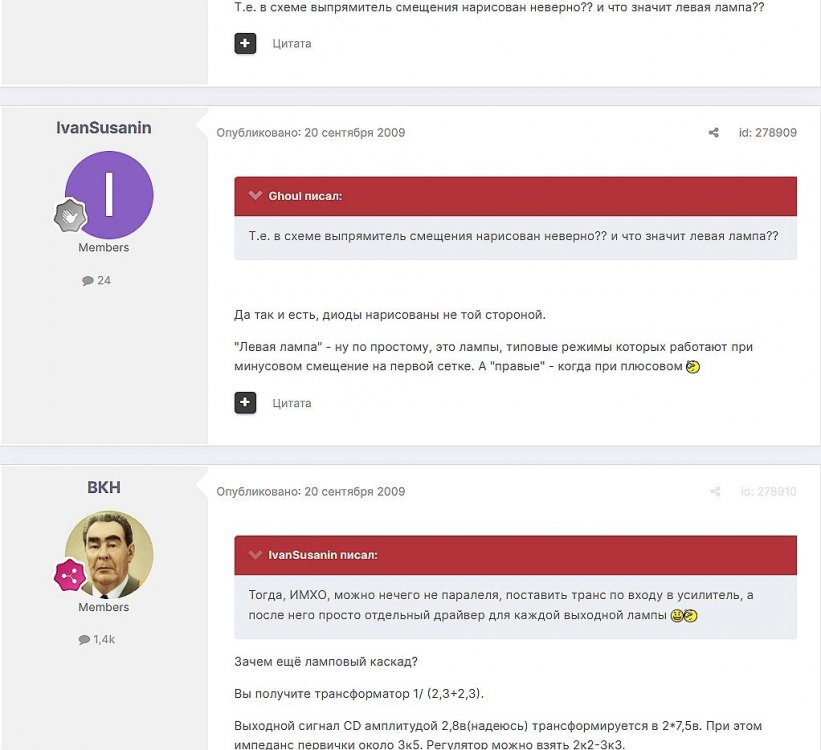

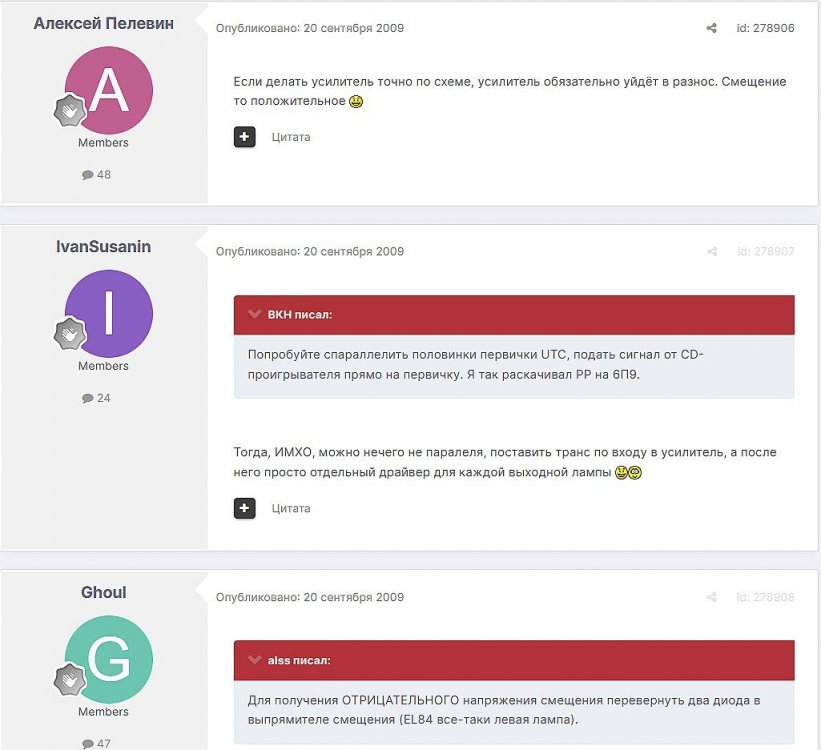

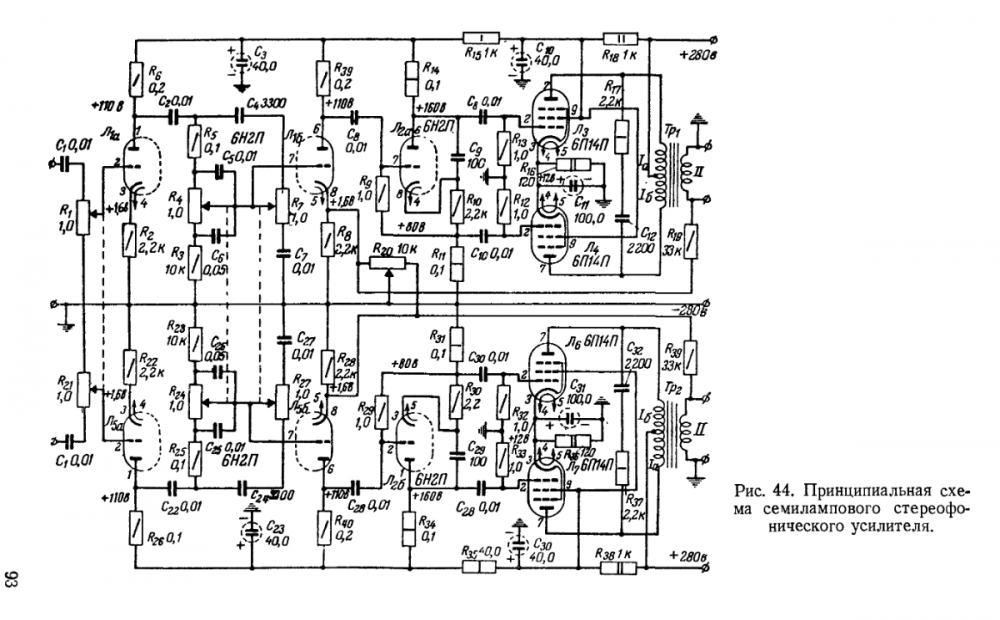

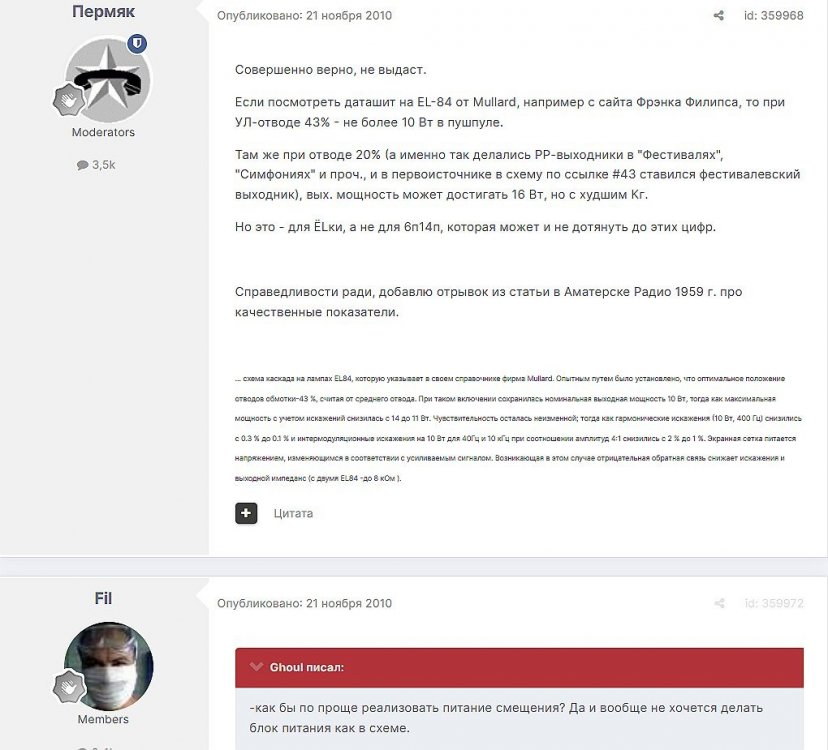

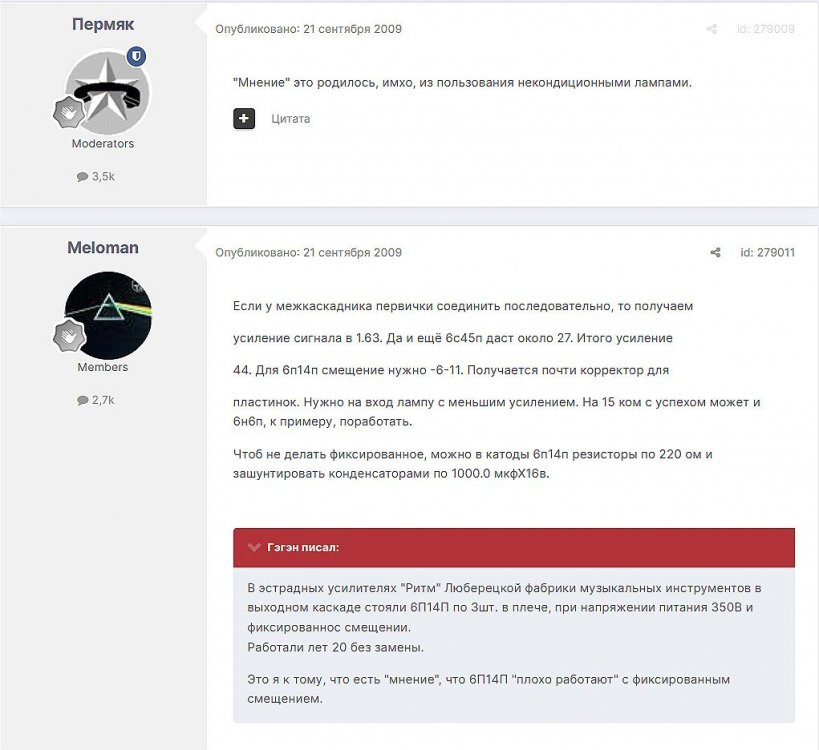

3.thumb.jpg.7fcbc2afb00c4aa2e8b72bc775d8e336.jpg2.thumb.png.1218a7d15a2d4018b9cb59a836dd18a7.png

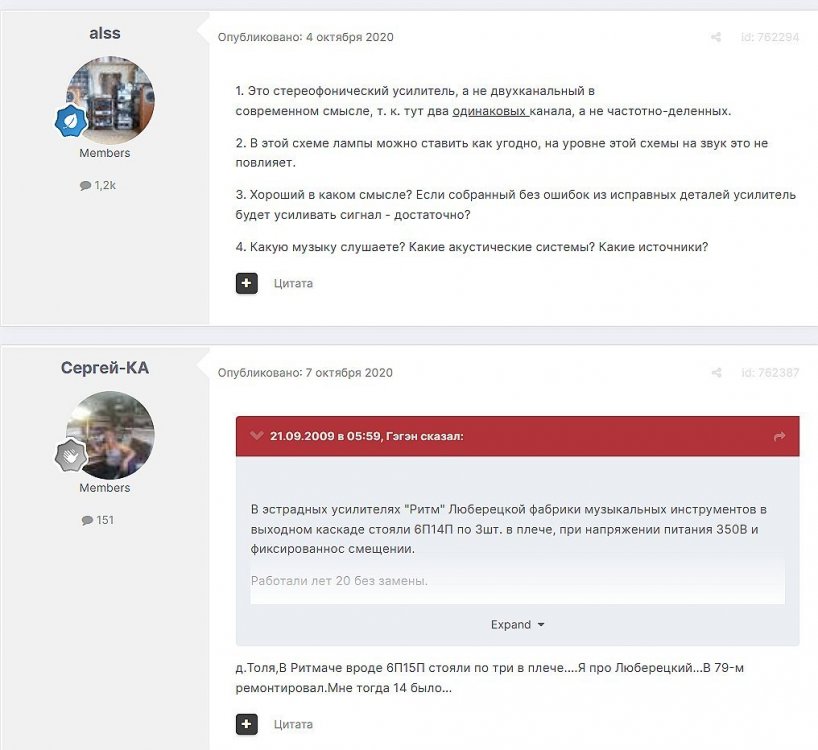

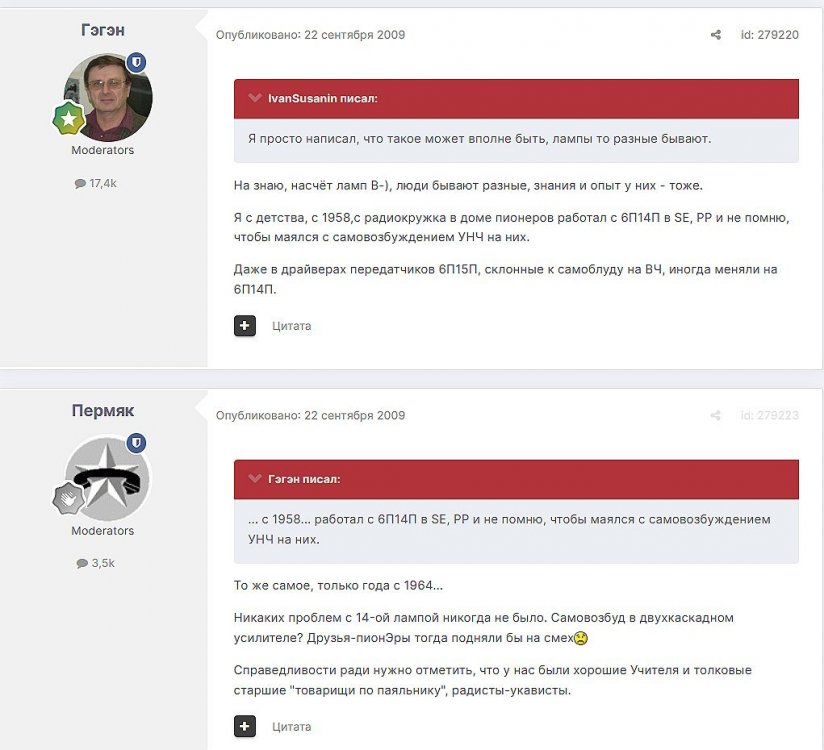

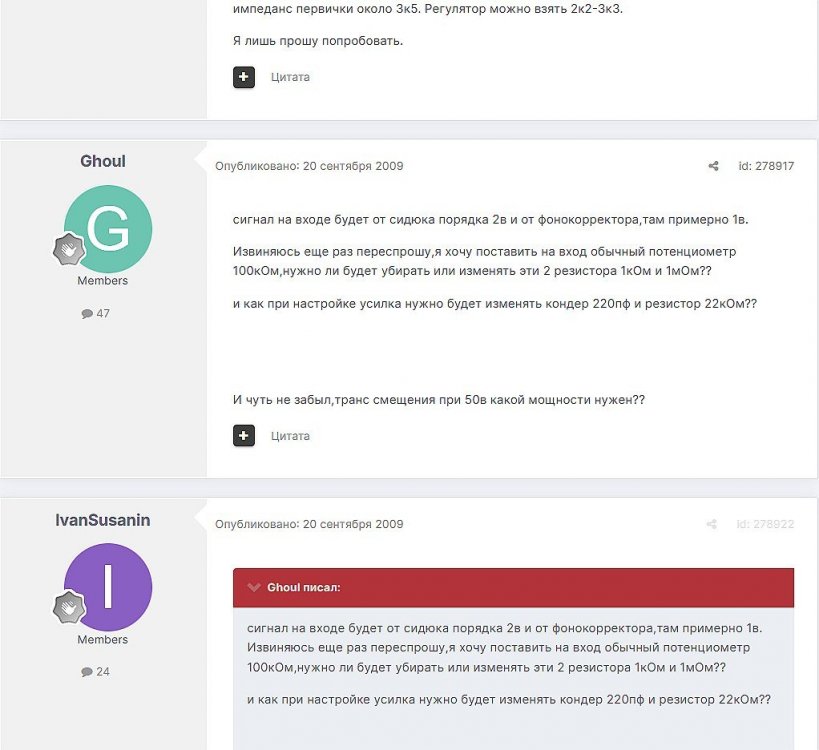

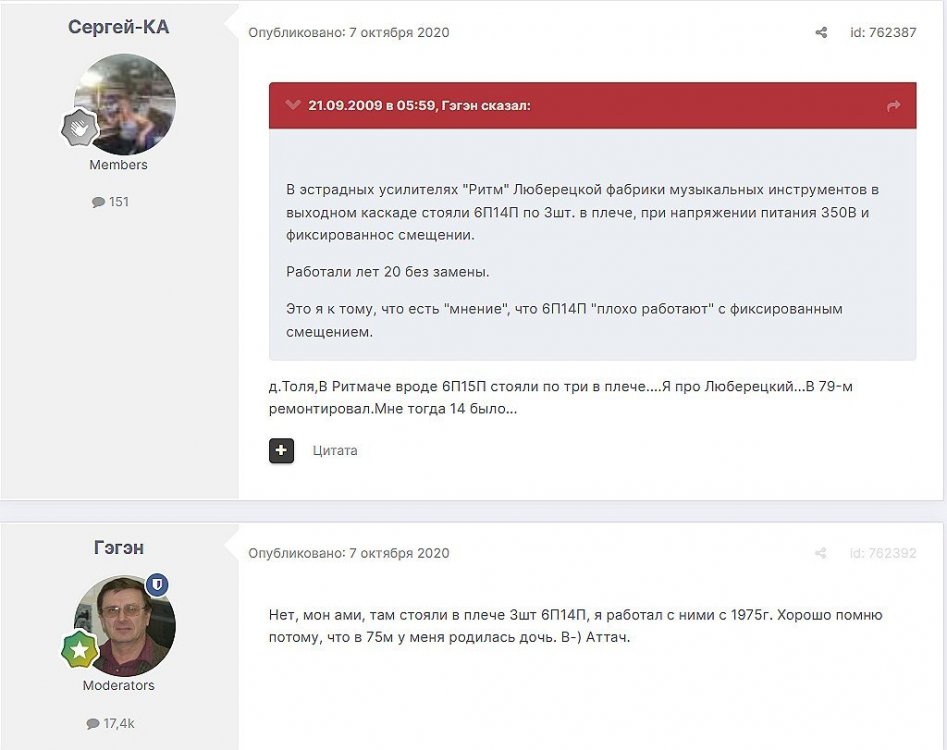

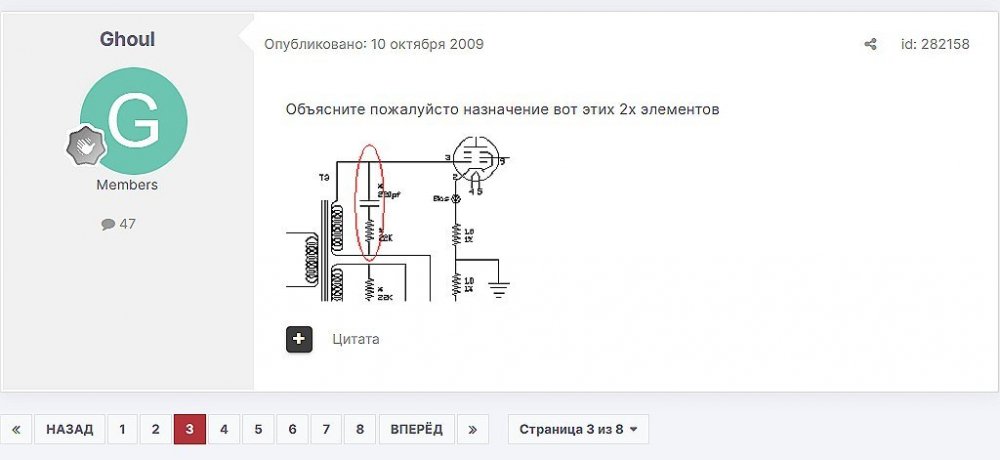

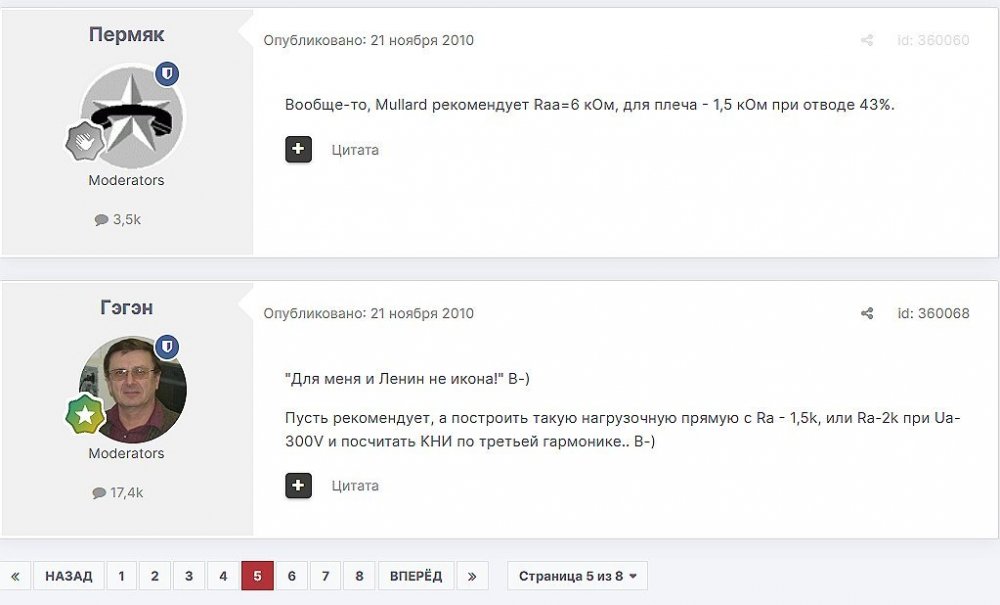

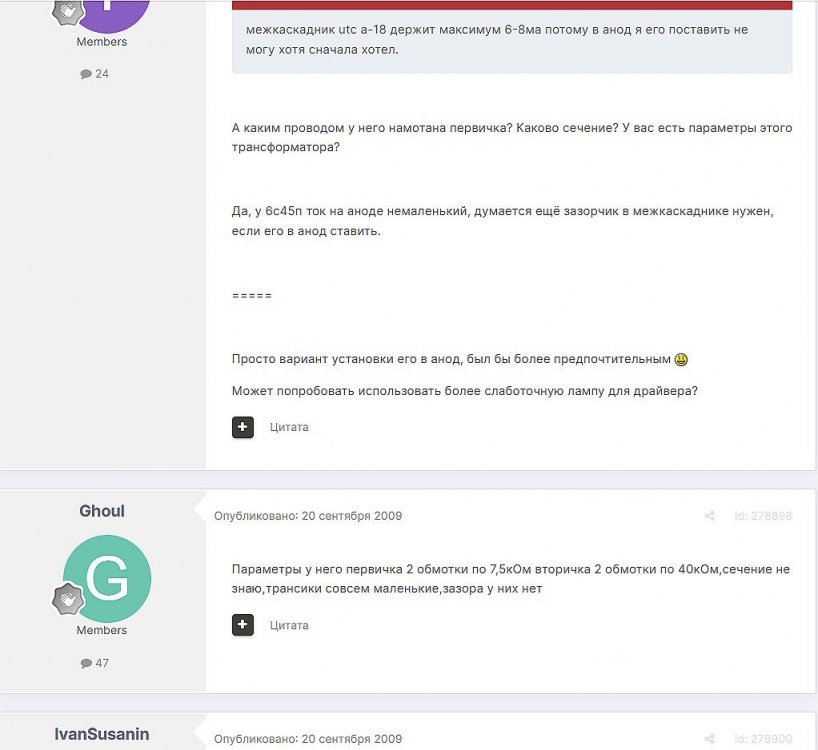

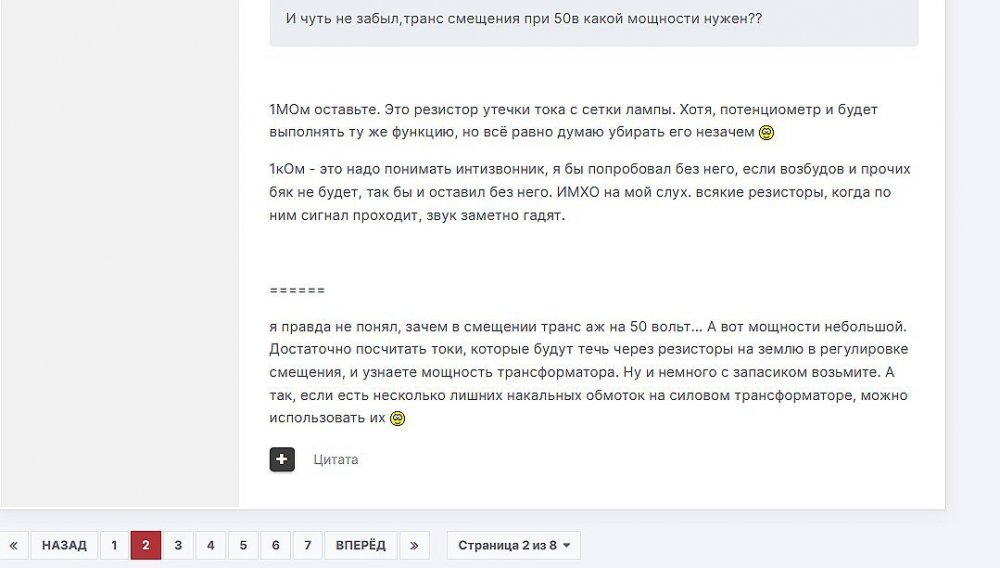

4.thumb.jpg.837070699a1e84d5065ba7ba3e8b74c4.jpg5.thumb.jpg.5c616c90b7df78e0b40b9260f697ae40.jpg6.thumb.jpg.b5bb22a734fa99cff52e5d19c4ce7c68.jpg7.thumb.jpg.ed00c171b96deb9d6aa5e32ae8f110ac.jpg
