Образец новых силовиков, типовых. Больше никаких индивидуальных заказов. Поставка готовых "со склада".

Готовность - 14/15 апреля. Цена 1900 руб.

Паспорт подправим по факту.

======================================================

Трансформатор силовой «ТТТ», тор. Паспорт

Плотность тока, А/кв.мм – 2.5
Индукция, Тл – 1.3
Мощность электрическая по ТЗ при 2.5 А/кв.мм, ВА – 44
Мощность электрическая по ТЗ при 3 А/кв.мм, ВА – 52
Сердечник – ОЛ../..-..
Площадь сечения сердечника, кв. см – ъ.ъ
Витков/вольт – ъ.ъ
Диаметр, мм – ъъ
Диаметр внутр., мм – ъъ
Высота, мм – ъъ+ъ_лепестки
Вес, кг – ъ.ъъ


Номер
обмотки
Номера
выводов
Диаметр
провода, мм
Rакт, Ом Uxx, В Ток по ТЗ, А Uвыпр., мост k=1.3/1.4, В
1 1-2 0.ъъ ъъ.ъ 230 - -
изоляция ПЭТ два слоя
2 3-4 0.28 ъъ.ъ (130) 0.15 169/182
изоляция ПЭТ
3 5-6 0.28 ъъ.ъ (110) 0.15 143/154
изоляция ПЭТ
4 7-8-9-10 0.28 7-8=(ъъ.ъ)
7-9=(ъъ.ъ)
7-10=(ъъ.ъ)
8-9=(ъъ.ъ)
7-8=(20)
7-9=(30)
7-10=(50)
8-9=(~10)
0.15 8-9=13/14
7-8=26/28
7-9=39/42
7-10=65/70
изоляция ПЭТ
лепестки
изоляция хб
лак



k=1.3/1.4 - «коэфф. правильности сети» (иногда=1.25)

Простые коммутации, вольт: ~10(13/14), ~20(26/28), ~30(39/42), ~50(65/70), ~110(143/154), ~130(169/182).

Прочие коммутации, вольт:
~120(156/168), ~140(182/196), ~150(195/210), ~160(208/224), ~180(234/252), ~240(312/336), ~250(325/350), ~260(338/364), ~270(351/378), ~290(377/406).

Фазировка проверена.

Приборы – мультиметр HP890, осциллограф С1-55,
миллиомметр VICI VC480C+ https://aliexpress.ru/item/32561438503.html
15 апр 2023 г. centris21@gmail.com

  • Like (+1) 1
Posted
Образец новых силовиков, типовых. Больше никаких индивидуальных заказов. Поставка готовых "со склада".

10 силовиков. Цена 1900 руб./шт..

От 13 до 406 вольт постоянки.
Провод 0.28, это до 0.18А при 3А/мм2 (44 -> 52W)
3 вторички. 16+ вариантов коммутации.

Добавил "витков/вольт" для домотки по желанию. Раньше не делал.

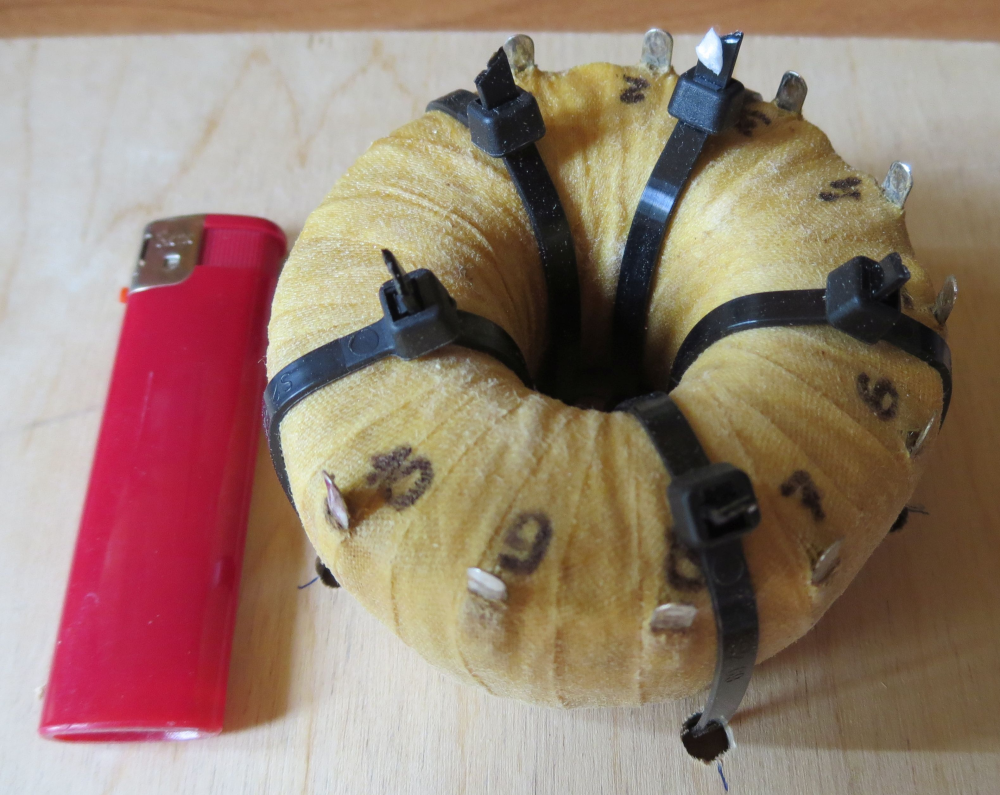

Трансформатор силовой «ТТТ», тор. Паспорт

Плотность тока, А/кв.мм – 2.5
Индукция, Тл – 1.3
Мощность электрическая по ТЗ при 2.5 А/кв.мм, ВА – 44
Мощность электрическая по ТЗ при 3 А/кв.мм, ВА – 52
Сердечник – ОЛ40/65-32
Площадь сечения сердечника, кв. см – 4.00
Витков/вольт – 8.000
Диаметр, мм – 78..80
Диаметр внутр., мм – 21
Высота, мм – 45+2_лепестки
Вес, кг – 0.800


Номер
обмотки
Номера
выводов
Диаметр
провода, мм
Rакт, Ом Uxx, В Ток по ТЗ, А Uвыпр., мост k=1.3/1.4, В
1 1-2 0.315 42.7 230 - -
изоляция ПЭТ два слоя
2 3-4 0.28 35.8 138 0.15 169/182
изоляция ПЭТ
3 5-6 0.28 31.6 116.5 0.15 143/154
изоляция ПЭТ
4 7-8-9-10 0.28 7-8=5.7
7-9=8.5
7-10=14.3
8-9=2.8
7-8=21.25
7-9=31.75
7-10=53
8-9=10.5
0.15 8-9=13/14
7-8=26/28
7-9=39/42
7-10=65/70
изоляция ПЭТ
лепестки
изоляция хб
лак



k=1.3/1.4 - «коэфф. правильности сети» (иногда=1.25)

Uxx_8-9 вычисленное, 10.5 вольт.

Простые коммутации, вольт: ~10(13/14), ~20(26/28), ~30(39/42), ~50(65/70), ~110(143/154), ~130(169/182).

Прочие коммутации, вольт:
~120(156/168), ~140(182/196), ~150(195/210), ~160(208/224), ~180(234/252), ~240(312/336), ~250(325/350), ~260(338/364), ~270(351/378), ~290(377/406).

Фазировка проверена.

Приборы – мультиметр HP890, осциллограф С1-55,
миллиомметр VICI VC480C+ https://aliexpress.ru/item/32561438503.html
14 апр 2023 г. centris21@gmail.com
======================================================
[1 лепесток-полуфабрикат - 40 руб., 1 лепесток-фабрикат - 70 руб..]

Posted

Граждане, налетай, 6 трансов...
Не исключаю, что тему на этом прикроем.



...Резерв 6 шт. свободно 4.

Posted
В 20.04.2023 в 07:09, Карта сказал:

Готовность та же - примерно 27го.

Плюс пара дней на доводку.

В 20.04.2023 в 06:31, Карта сказал:

свободно 4
