ГУ-50

Михаил SM

By Михаил SM
in Active

 Share

Recommended Posts

  • Replies 263
  • Created
  • Last Reply

Top Posters In This Topic

Popular Days

Top Posters In This Topic

Popular Days

Popular Posts

sound
sound

GU50-pentode-300V SPICE Model.txt GU50-triode SPICE Model.txt

Aba
Aba

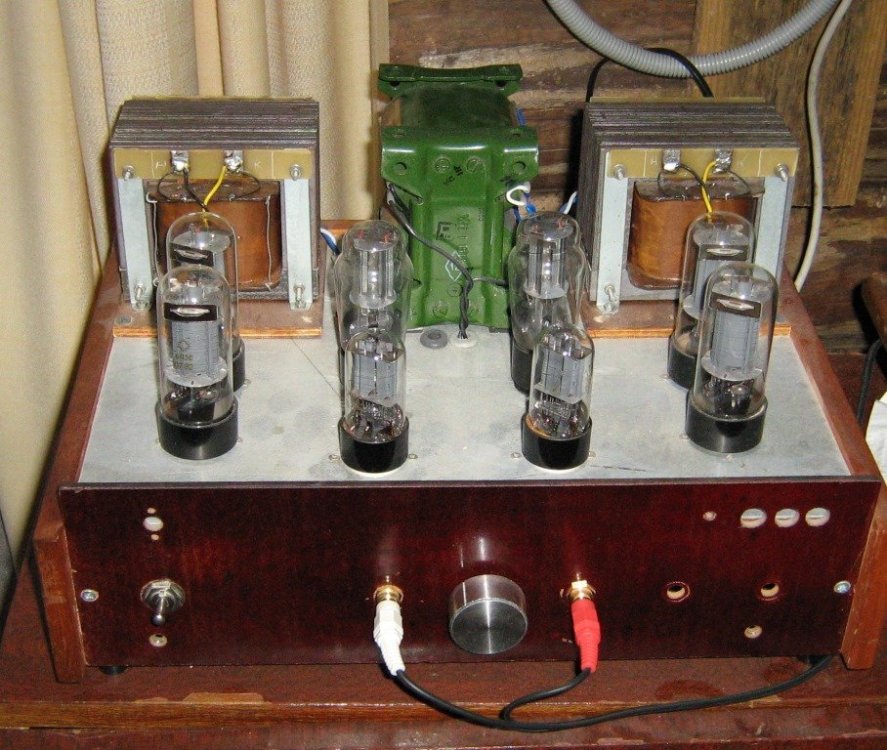

Я на них собирал пентодные однотактники без общей отрицательной обратной связи, но с положительной обратной связью по току. Прошло с тех пор несколько лет. Режимы не помню.

Dolboyacher
Dolboyacher

Если не хватает НЧ, т.е. звучание получаетеся несколько легковесным, а с ГУ-50 такое бывает, то можно попробовать выбрать рабочую точку с меньшим анодным и большим током в пределах той же рассеиваемой

Posted Images

BAA Master

BAA

Posted
Posted
21 minutes ago, юрий робертович said:

Эт кому как, мне 2-ая гармоника есть, 3-яя к нулю. И драйвера тоже надо учитывать, вообще то.



Согласен, кому как, но факт кривизны никуда не деть. 5% даже я слышу.

Денис ДС Proficient

Денис ДС

Posted
Posted
3 часа назад, BAA сказал:

Это 51 мА 620В

При 80 мА 400 В в триоде такого не наблюдалось.

2 часа назад, BAA сказал:

Кому-то и 6% не искажения.

Ну не найти в реале 6%, хоть лопни.  Те же самые вахи 6с19п показывают до 5% при 2,5 вт на нагрузке 2,5 ком, а в схеме, в худшем случае, обнаруживается не более 1,5%.

С другой стороны по вах 6с4с искажения при 3 вт на 4,5 ком рисуются на уровне 0,5%. При этом в реале выходит 1,5-2,5% хоть с автоматом, хоть с фиксой.

BAA Master

BAA

Posted
Posted
4 minutes ago, Денис ДС said:

Ну не найти в реале 6%, хоть лопни

1. Сие написано не у меня, а у Ю.Р. 5,7%
2. Автору фото не верить не могу. Скорее снято в темноте, а цветопередача она девица капризная.
3. Доставать гушку и запускать не буду.

Денис ДС Proficient

Денис ДС

Posted
Posted
1 час назад, BAA сказал:

Сие написано не у меня, а у Ю.Р.
Автору фото не верить не могу. Скорее снято в темноте, а цветопередача она девица капризная.



Думаеца, дело не в цвете или искривленни двумерного пространства/ изображения. )))

ВАХи нужны для ориентировочной подготовки и расчета каскада - пардон за очевидность. Дальше смотрим спектроанализатором/спектролабом/спектрой+... Настраиваем каскад по минимуму искажений.

Для проверки "спектралаба/спектры+" делаем режекторный фильтр и аккуратно вырезаем гармоники. Берем свиптон, прогоняем через тот же фильтр и смотрим глубину режекции - если в дб она совпадает с уровнем гармоники - можем доверять компьютерной измериловке. Если отличается на 10 дб или оказывается, что частота режекции отличается от частоты  гармоники - есть повод задуматься.

Надо создать ветку за спектры ламп.

  • Like (+1) 2
  • Круто (+1) 1
Михаил SM Local

Михаил SM

Posted
  • Author
Posted
10 часов назад, BAA сказал:

1. Любой нагретый предмет излучает и поглощает.
2. Катоду значит от холодного анода легчает, а аноду от холодного стекла нет?
3. Снижение притока тепла снаружи улучшает охлаждение.

Расскажите это Ю. А. Кацману, Б. М. Цареву и прочим теоретикам и практикам.
P.S. Лампа накаливания имеет малую площадь внутри, в отличии от анода.
Патент, где нить той самой лампы догревается от баллона, есть.

Охлаждение лампы принудительным вентилированием -при создании техусловий (наличие радиатора) позволяет поднять мощность на порядок.   Лампа керамическая , но внутри -вакуум . За счёт чего происходит такой отбор энергии ?

 https://www.ne.jp/asahi/evo/amp/device/3cx300a1.pdf

  • Круто (+1) 1
BAA Master

BAA

Posted
Posted
6 minutes ago, Михаил SM said:

За счёт чего происходит такой отбор энергии ?

Там греется анод, на нем физически закреплен, припаян/приварен радиатор. Прямая теплопередача через металл.

KonoV Veteran

KonoV

Posted
Posted
1 час назад, Денис ДС сказал:

При 80 мА 400 В в триоде такого не наблюдалось.

Такого и при 100мА при 400В. не наблюдалось......

Судя по току и напряжению питания, думается в родном включении в работе..... пробовал в пентоде, сетка 300В с сеточными токами, двухтакт, звучара просто шторм.... ( не для классики) в работе краснели заметно и на свету..... отказался от пентода..... очень ярко, слепяще прям.... но дури!!! для рока, ну.... металику там какую послушать.... кажется лучшего и не надо....   к.м.к. ...

Денис ДС Proficient

Денис ДС

Posted
Posted
5 минут назад, юрий робертович сказал:

Вы понимаете, Кг лампы гу-50, и всего усилителя на гу-50?

А вы? )))

Ветка за спектры отдельно взятой лампы рядышком, только создал.

Yaros Community Regular

Yaros

Posted
Posted

Если интересно 2 гу50, Анодное 400 В, токи по 90 мА.

ТВЗ, типоразмер EI 120, набор 60 мм. Зимой брал здесь под катушки какое то советское железо. И как потом выяснилось толщиной пластин 0,7 мм.

Ra 3,5 кОм, 8 Ом, по памяти 2600 или 2800 вит. 0,35.

Вот нисколько не пожалел что сделал эти моноблоки. Примерно первый заход на гу50 в 2015 году на Прибоевских трансах и М6 железо и от ТСШ 170 и т п.  С тех пор много раз заходил на нее, а сколько драйверов перебрал, ни счесть, разное питание.

Изъездил ее вдоль и поперек.

И только сейчас она устроила полностью по звуку с ТВЗ на непонятно каком железе и выпрямлении питания обычным мостом.

Нее, ну если все такие гурманы, то конечно отстой.

Но если исходить из реалии в которых живем, отличная лампа, отличный звук и под разные жанры.

  • Like (+1) 1
  • Круто (+1) 1
Yaros Community Regular

Yaros

Posted
Posted

Первоначально блоки были уже, Из-за наводки силовика пришлось переориентировать моточные и расширить шасси. Не кошерно получилось, но что поделать.


  • Like (+1) 2
Yaros Community Regular

Yaros

Posted
Posted

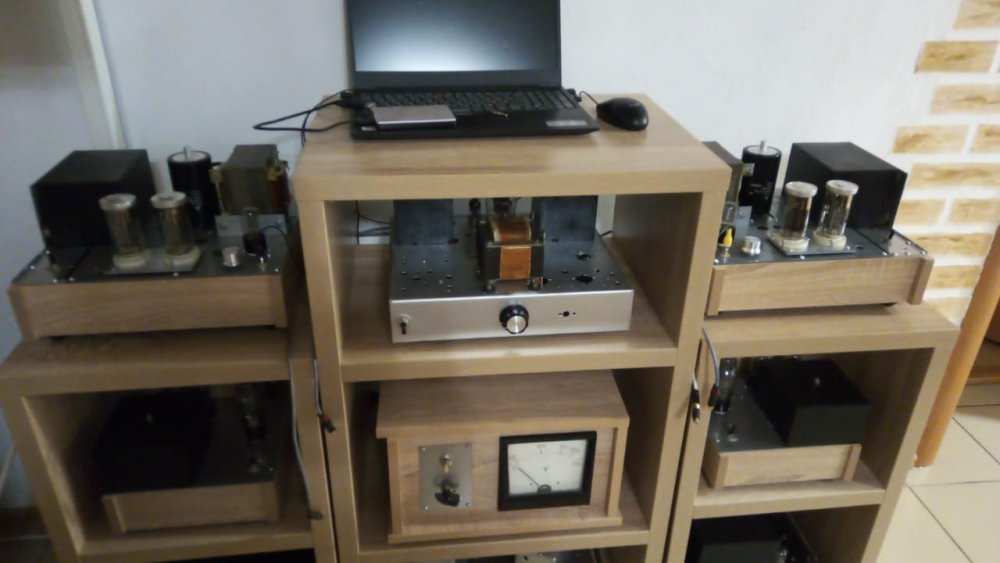

Внизу моноблоки РР 6п13с, еще ниже моноблоки там СЕ на двух 6с19п в параллель. По середине пред на 6ж43п. Ниже преда сетевой развязывающий трансформатор.

  • Like (+1) 2
KonoV Veteran

KonoV

Posted
Posted

Позволю себе подвести итог..... касательно ГУ - 50.  как я понимаю.....

Лампа имеющая потенциал, занимающая достойную позицию, годная для познания лампового звука, применима как в Д.Т. так и О.Т.  и осмелюсь даже порекомендовать начинающим, как одну из дверей в увлекательный мир музыки....

С мнением лампа - инвалид и лампа га...но! категорически не согласен! Если получится извлечь результаты из ГУшки, можно поздравить себя с успехом и задуматься о ......... к.м.к. .....

Да...... возможно и другое резюме......

Это вообще не Э.В.П., это недорозумение цивилизации, годное в стабилизаторы и У.К.В. передатчики в классе С. с отсутствующей напрочь сигнатурой, повлиять на которую может только слесарный молоток весом не менее 1000 грамм..... если у вас нет 300В, но есть ГУ -50,  стукните её сильно молотком, и спокойно изыскивайте способы найти 300В и к ней обвязку! и только так будет вам счастье уважаемые самодельщики! А тщетные попытки использовать ГУ - 50 бросьте дабы не замутнять ненужными знаниями и опытом мозг......

Кажется резюме на все случаи жизни!:smile-03:

sound Local

sound

Posted
Posted
9 часов назад, BAA сказал:

Ээээ... бумеранг-то совсем кривой.

Просили ВАХ а не бумеранги.


ГУ50 350v100ma.jpg


  • Like (+1) 2
ВКН Local

ВКН

Posted
Posted

Несколько раз переделывал ПРИБОИ на ГУ-50. Звучало неплохо, но мне тогда (и не раз) показалось, что дефицит НЧ. Я списал это на особенность ГУ-50.

Еще особенность. Настройка проводилась "усилитель на боку". Две ГУ50 погибли в следствии провисания и закорачивания второй сетки.

KonoV Veteran

KonoV

Posted
Posted
11 минут назад, ВКН сказал:

Звучало неплохо, но мне тогда (и не раз) показалось, что дефицит НЧ.

О.Т.? Д.Т.? в каком включении?

(и не раз) Только при переделке  Прибоев?

KonoV Veteran

KonoV

Posted
Posted
4 минуты назад, S.Laptev сказал:

Последний вопрос, что такое О.Д. и Д.Т.

Опечатался...... О.Т. однотакт, Д.Т. двухтакт.....

Считаете я не могу задавать вопросы?

И касательно ГУшки интересовало именно звучание, сигнатура, но спонтанно переросло.....
