Если есть желание собрать усилитель для наушников, то можно обратиться к известной по разным вариациям простой схеме.

Здесь я привожу описание и схему студийного усилителя для наушников Питера Смита из журнала Silicon Chip за ноябрь 2005-го года.

Усилитель способен работать на нагрузку от 8 до 600 Ом, обладает ровной АЧХ и малым уровнем шума.

Схема усилителя для наушников:


Полное описание в пдф:

studio_series_headphone_amp.pdf

Так же нашел у себя какую-то из промежуточных версий печатной платы для этого усилителя:

studio_series_stereo_headphone_amplifier_by_Valinor.lay6.zip

Posted

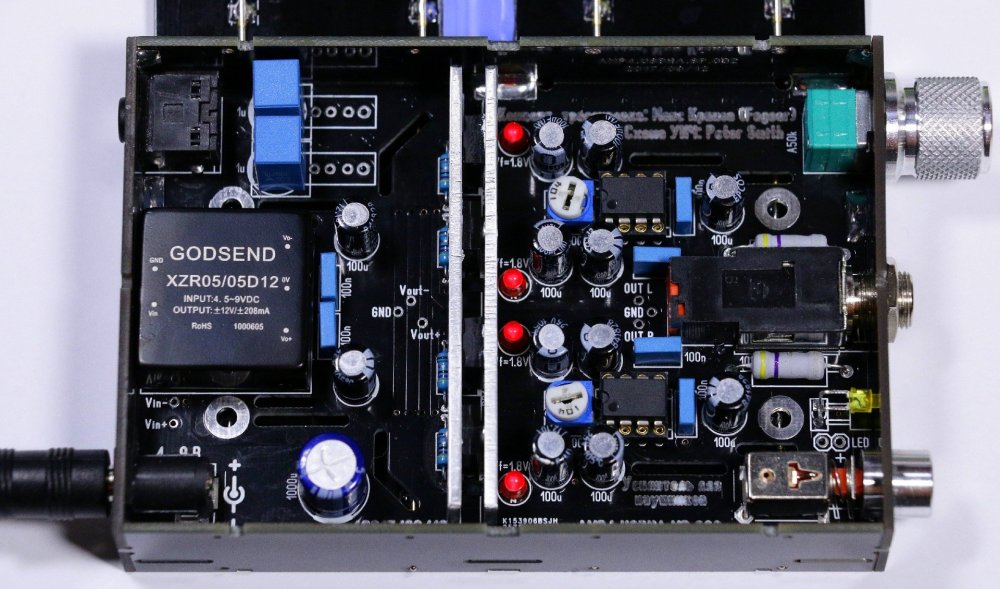

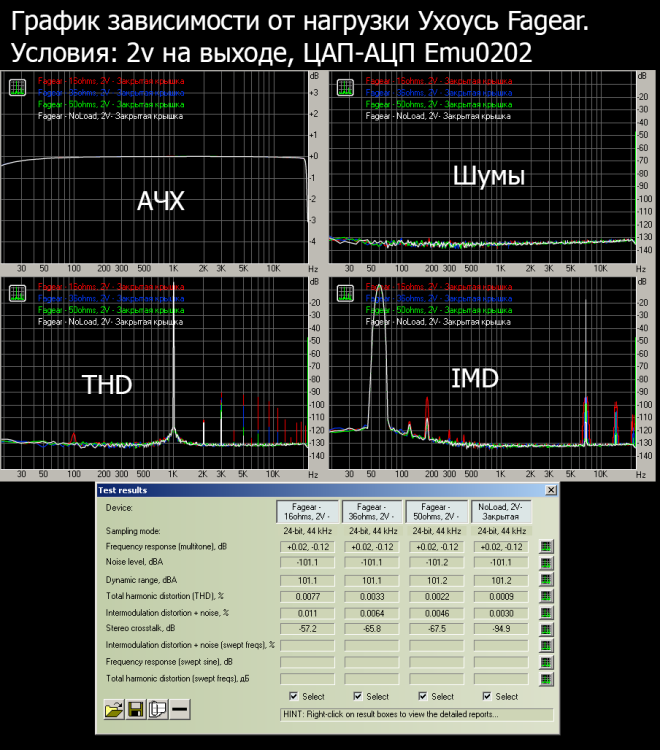

"Ухоусь" от Макса Крюкова (fagear) сделан по этой схеме. Есть обзор, результаты замеров в инете.

Posted
7 часов назад, krysp сказал:

"Ухоусь" от Макса Крюкова (fagear) сделан по этой схеме. Есть обзор, результаты замеров в инете.

 Я думаю, что вполне можно привести эти схему и замеры здесь, можно ссылкой.
