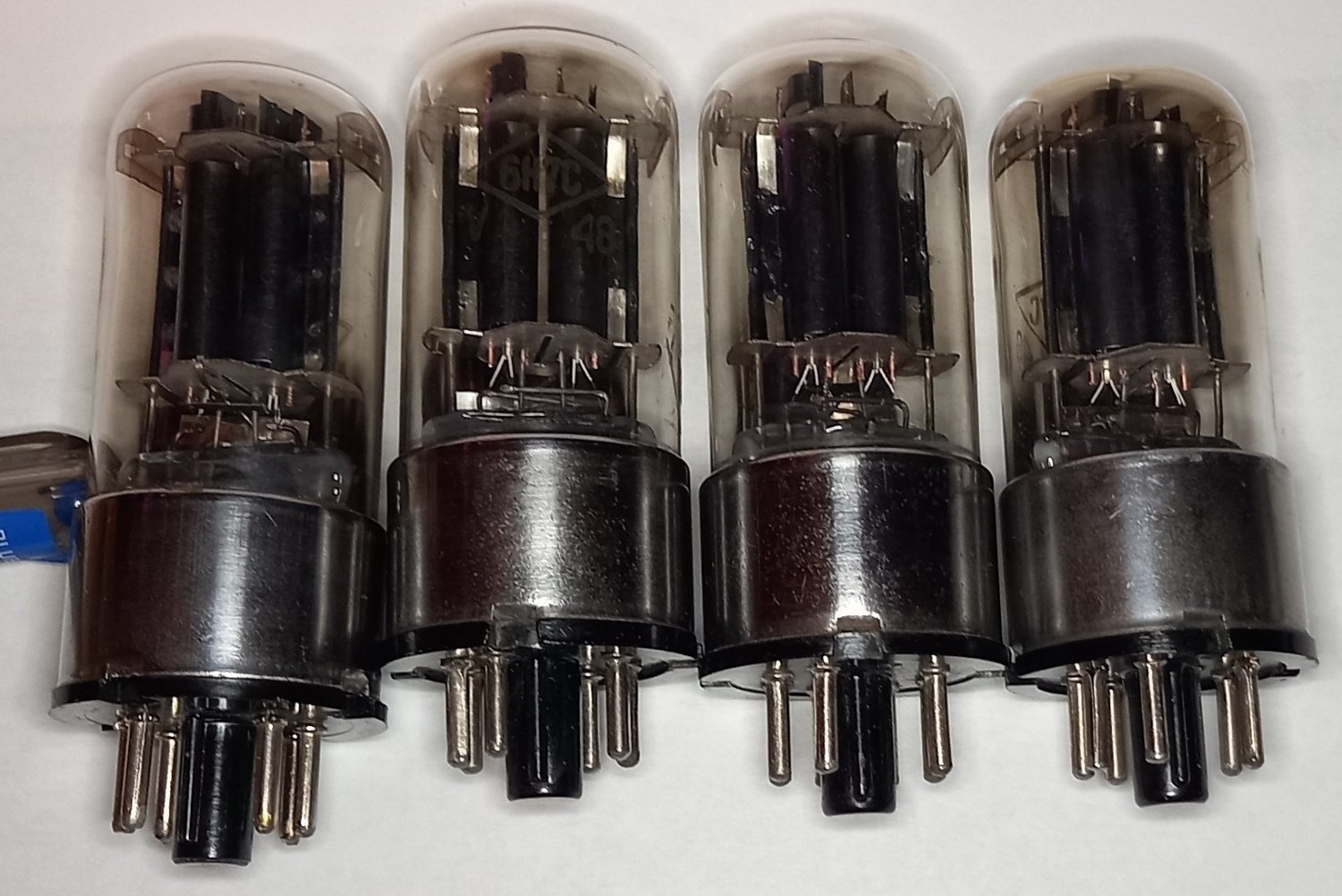

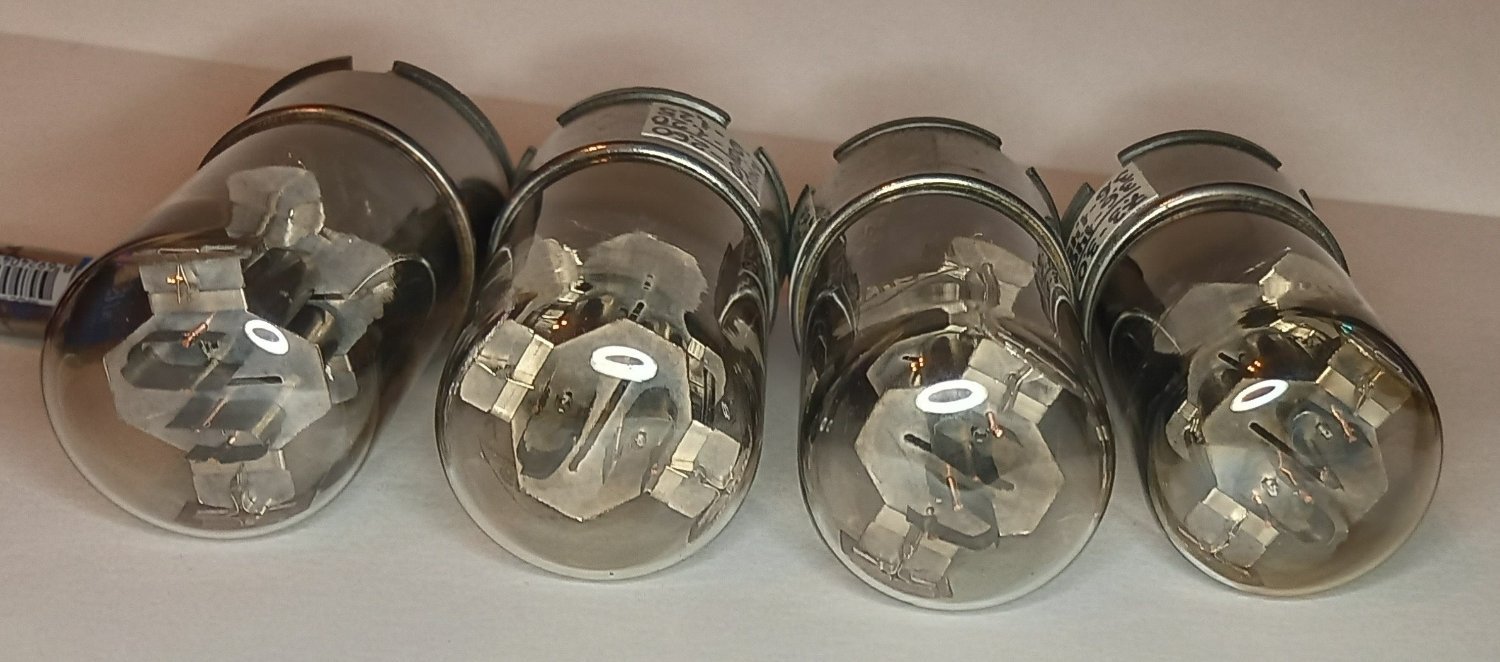

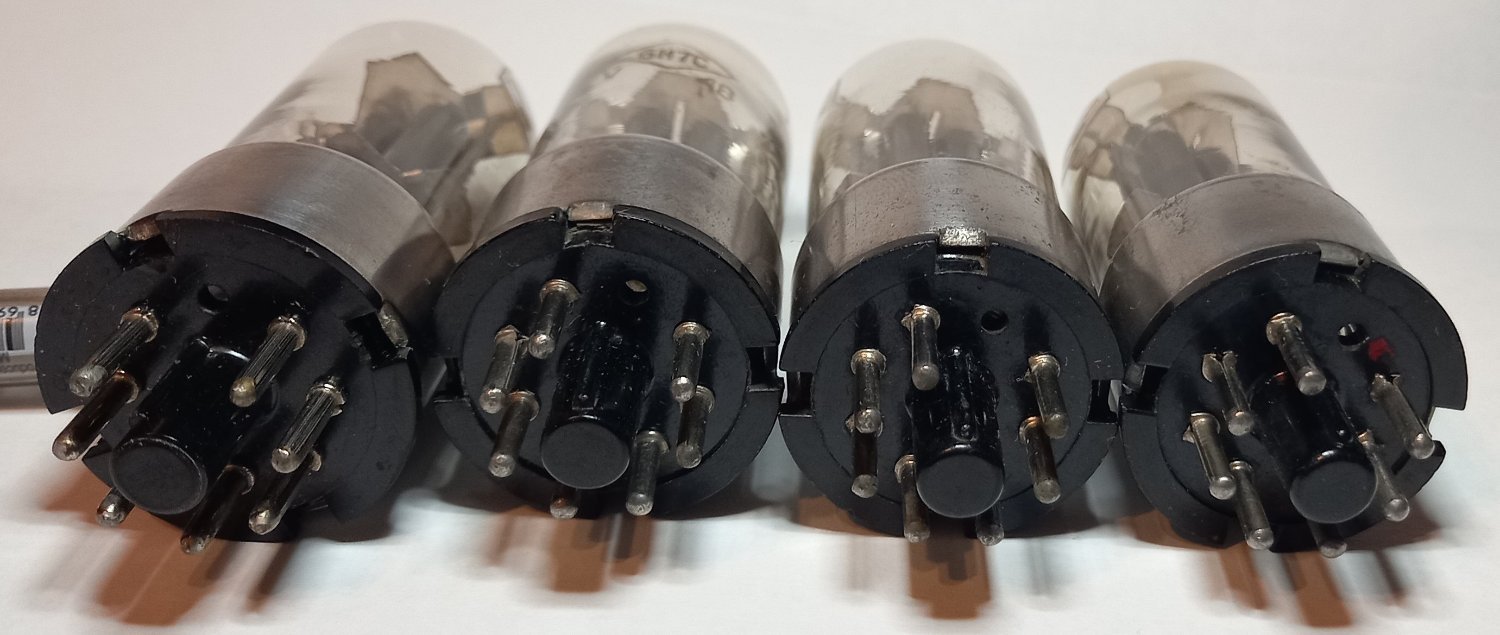

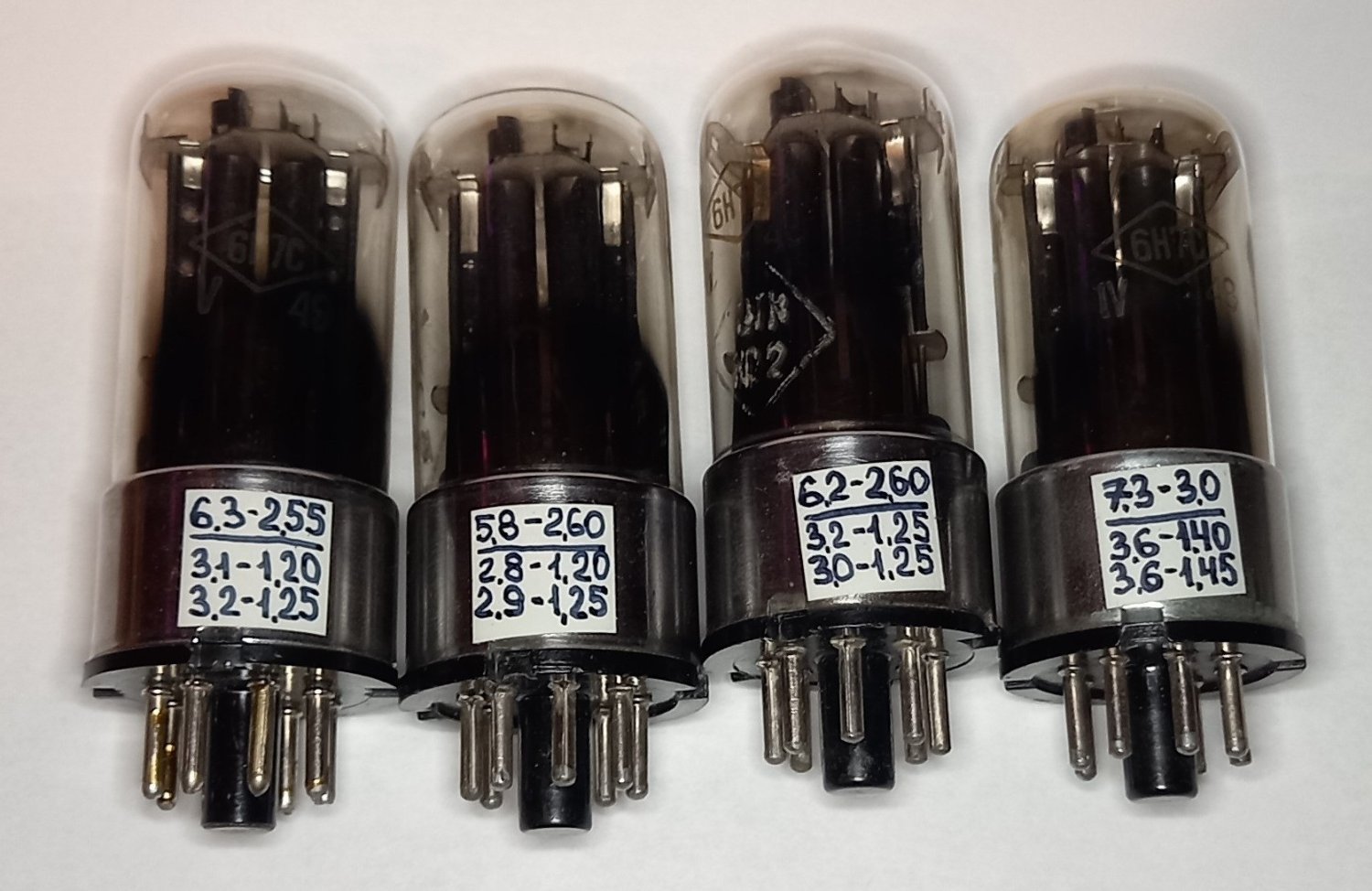

Радиолампы 6н7с самые первые , с круглыми  анодами как у 6н9с , сделанные на ленд лизовском оборудовании .и из сырья компании RCA - 15 т.р.за квартет .

звучат сказочно хоть от чего !!!



20250712_045532 - копия.jpg


20250712_045656 - копия.jpg


  • 3 months later...
Posted

Радиолампы / Siemens e88cc / 6н9с мэлз

Одним лотом
1/Радиолампы Siemens e88cc 60ые гг. -50т.р.
Лампы с зипа эл. технической лаборатории , все новое все без использования , только тест.
////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Одним лотом
2/Радиолампы 6н9с мэлз 50ые гг.- 15 т.р.
