Recommended Posts

Posted

вроде как с мягкой поддатливостью надо..у меня средняя, 12...наверно ближе к средне жестким..но опять таки, можно облегчать утяжелать тонарм...смотреть как что по тестовой пластинке

Posted

Вот и желательно ее сделать приставной, чтобы по горячему сравнивать с родной от вертушки.

У меня бюджетная Denon DL-110. Она для какого тонарма?

Posted

ии на скорую руку - средний типа, 8 для средне эфект.масса тонарма... значит у меня 12 это срдене мягкий. В любом солучае измеряем резонанс и попадаем в 8-12гц, нижу выше облегчаем утяжеляем тонарм как я понял. ТОка купил тест пластинку, еще не пробовал

  • Like (+1) 1
Posted
В 04.02.2026 в 10:54, Василий сказал:

.Узел подвеса - самое сложное и ответственное место в этом тонарме.Франк тщательно подбирал магниты по равномерности поля ... .

Вот тут имеет смысл делать нижний магнит подвижный, врядли китайские магниты идеальны в плане поля. Хотя как это настраивать не представляю

Posted
19 минут назад, ВАК сказал:

Вот тут имеет смысл делать нижний магнит подвижный, врядли китайские магниты идеальны в плане поля. Хотя как это настраивать не представляю

выше я опубликовал, что Василий нижнюю часть с магнитом может двигагать на 1мм, т.е 1мм хватает.

Posted

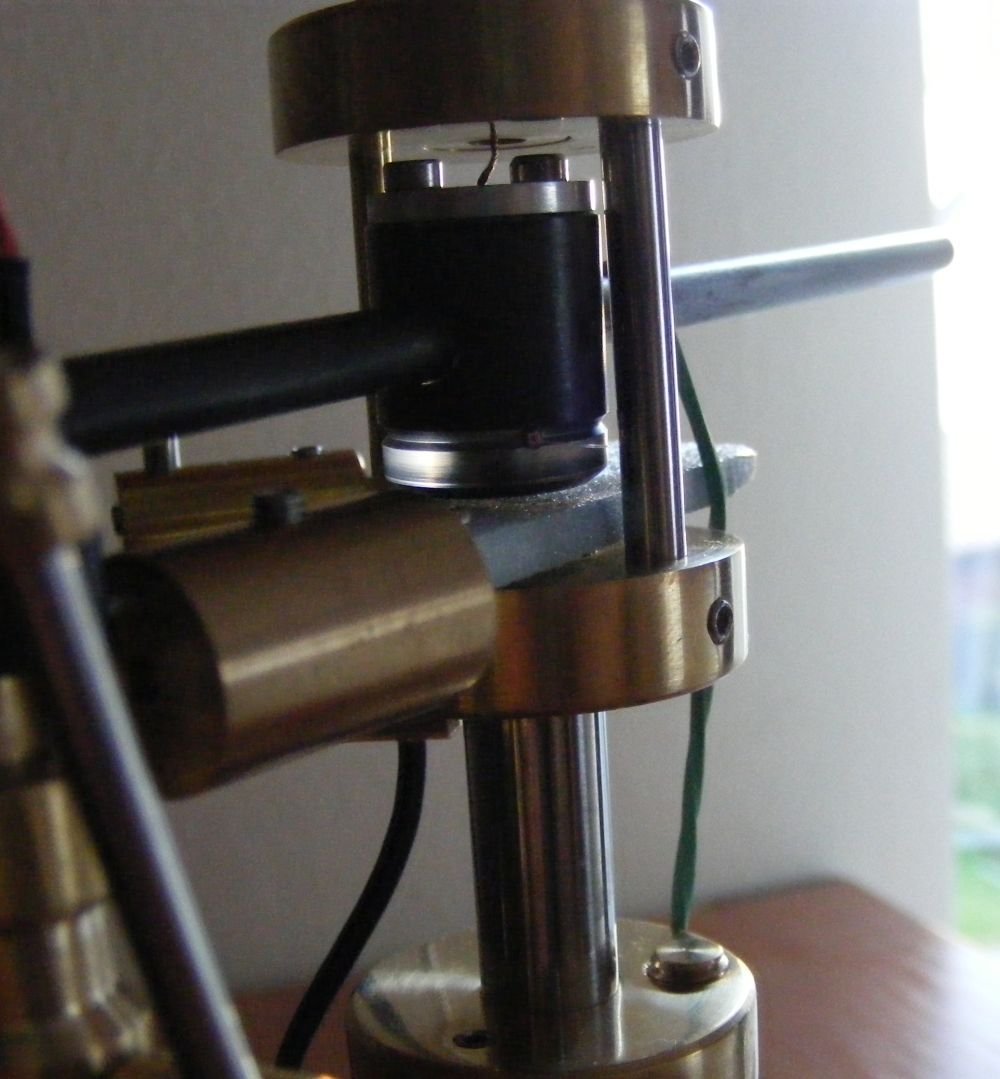

Теперь на первое фото...что это за нитка на той хреновина, что нам непонятна была? И куда она цепляется?

У меня не получается зайти к полякам

Posted

похоже наматывается на траверсу черную...может они так решили антис сделать, поэтому траверса круглая? Извращения полные лишь бы навыдумывать

Posted

Не..теряется весь смысл Шредера

А пружина на лифте что делает?

Да, Улдыс, точно, это антискейт. Грузик на рычаге регулирует силу.

Шнур закручивать они не стали. Мороки много для обычного потребителя

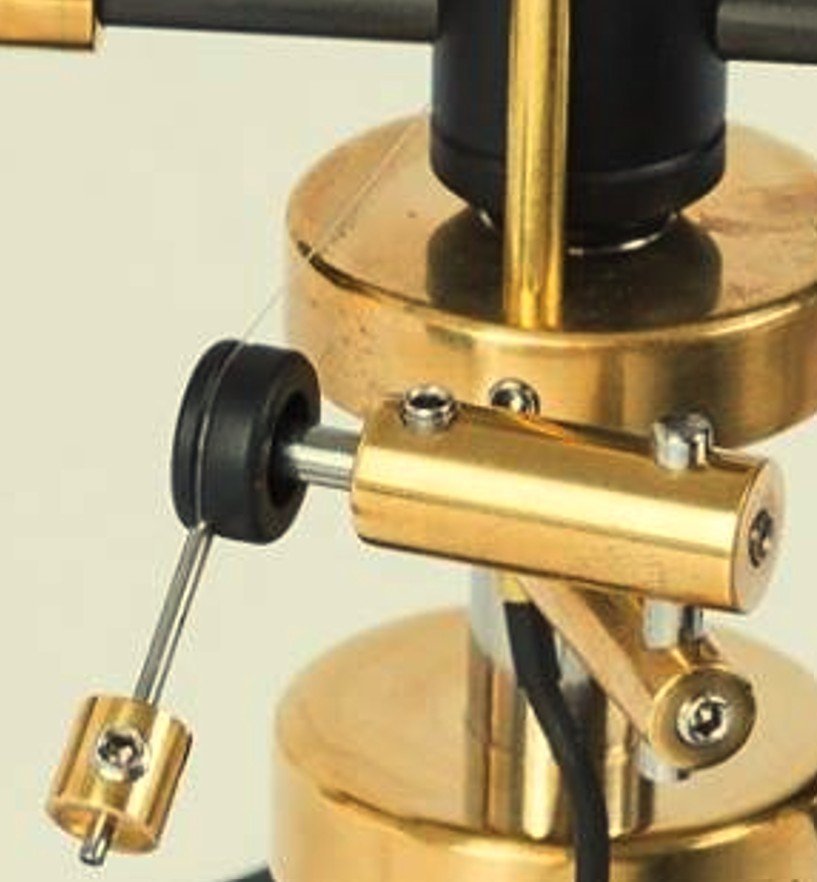

Снимок экрана 2026-02-08 022025.jpg

  • Like (+1) 1
Posted

Только что вот делает стопор на валу этого рычага непонятно. Там должно быть идеальное скольжение. А, нет..правильно..черный шкив на оси крутится

Posted
4 часа назад, ВАК сказал:

Теперь на первое фото...что это за нитка на той хреновина, что нам непонятна была? И куда она цепляется?

У меня не получается зайти к полякам

А так

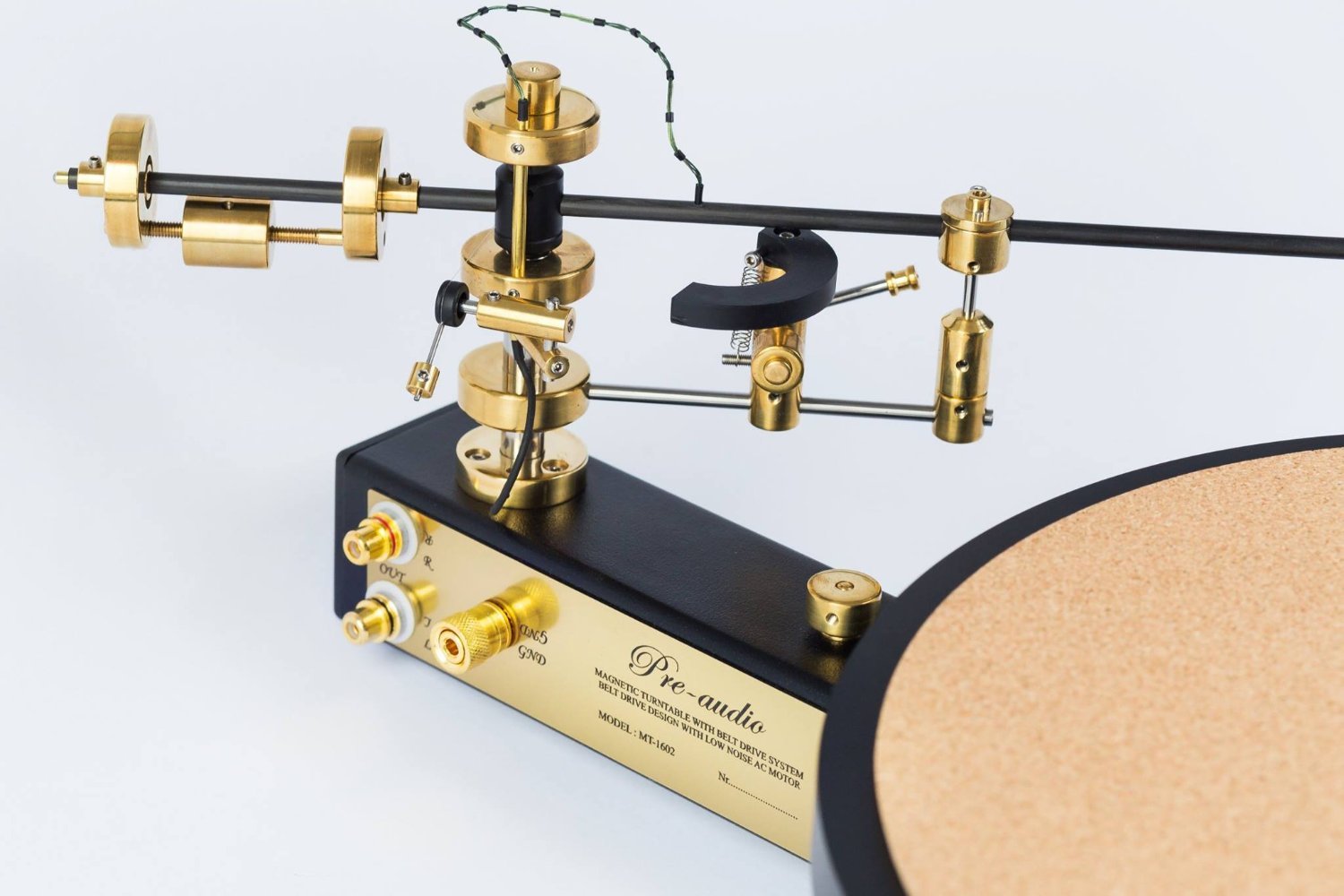

Pre-Audio CLASSIC MT-1602 TONEARM 12”

  • Like (+1) 2
Posted

Моя жена посмотрела на меня и сказала, что ей нужно серьёзно подумать о нашем будущем. Собака получила побои, потому что запуталась между моих ног.
У меня дрожали руки, я медленно сходил с ума.
Черт, автоматические проигрыватели прекрасны...:smile-03:

Posted

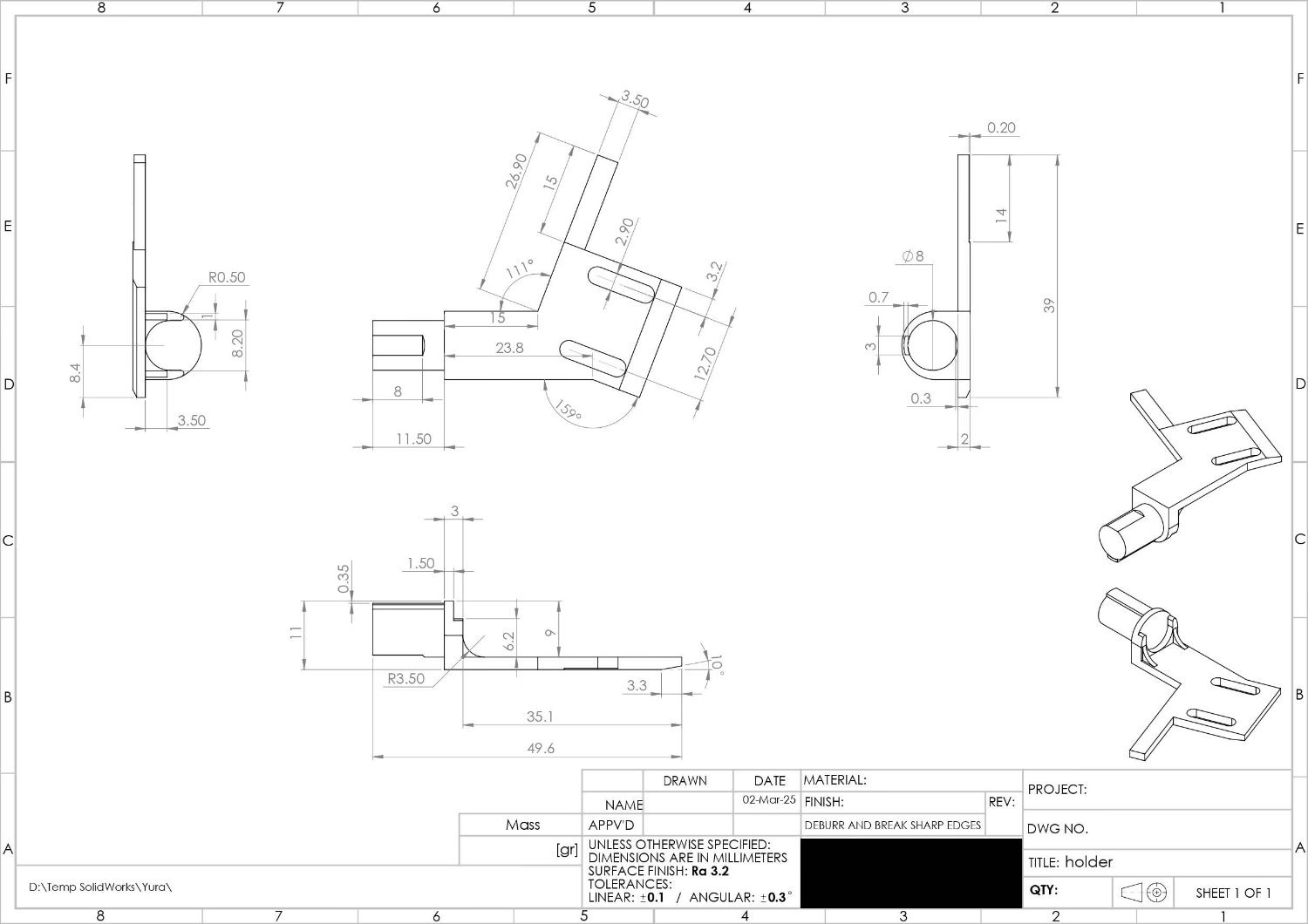

Желающим печатникам. Только угол поворота уточнить,должно быть 25 градусов на сколько склероз не изменяет.


  • Like (+1) 1
Posted

дополнение

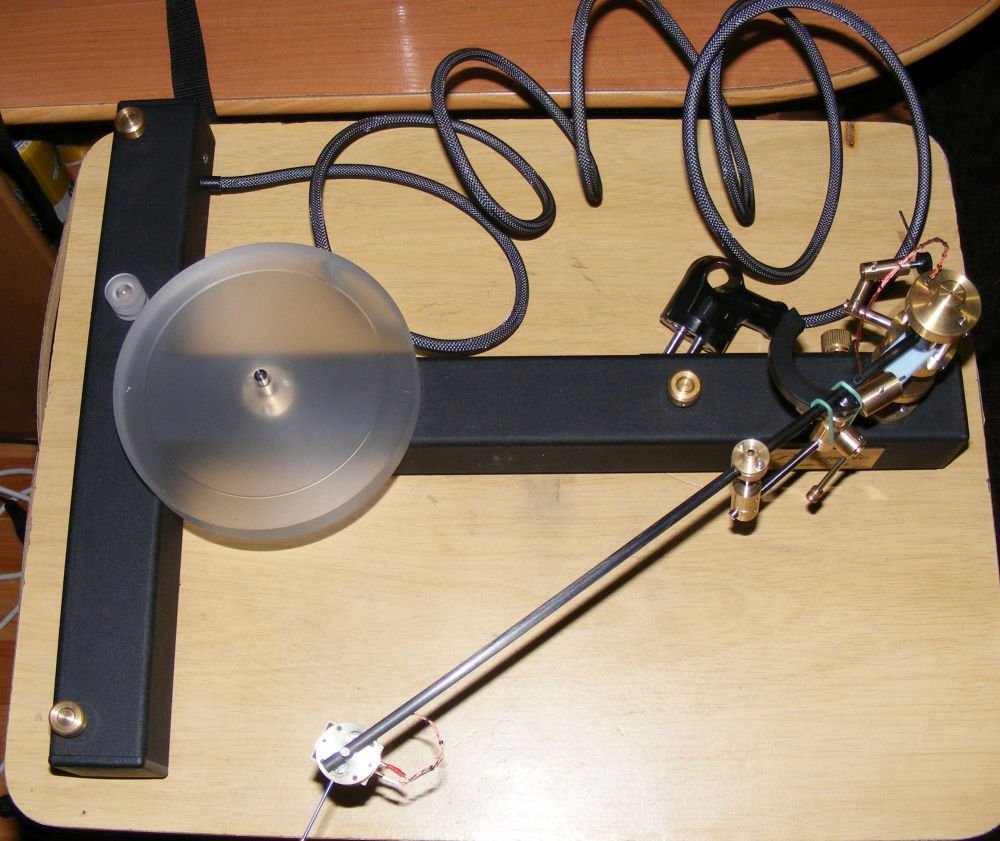

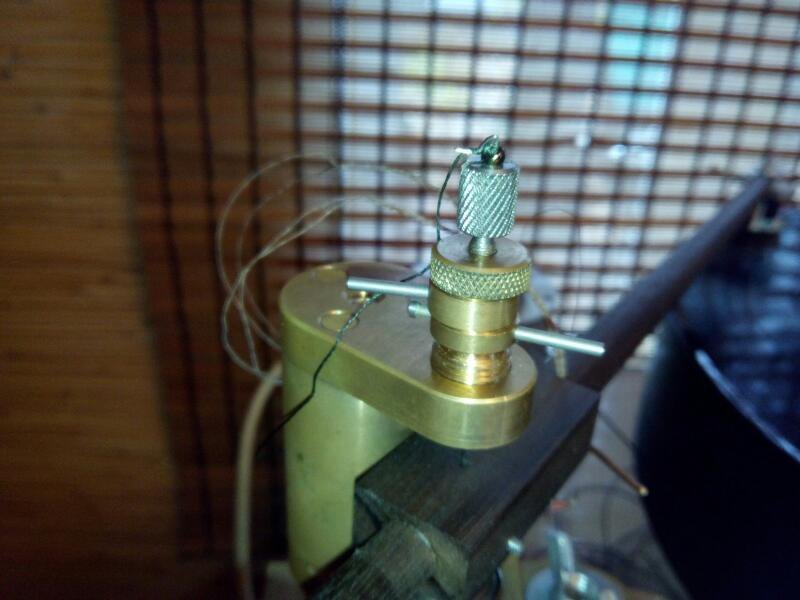

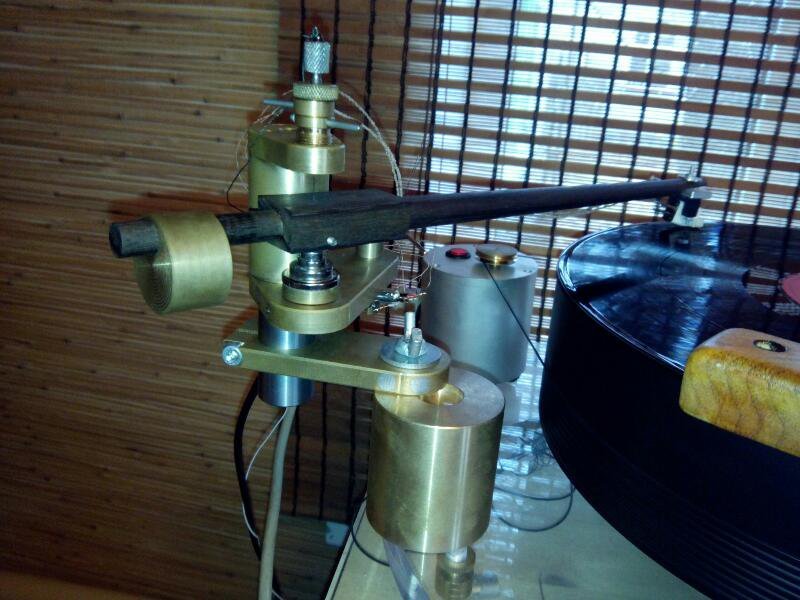

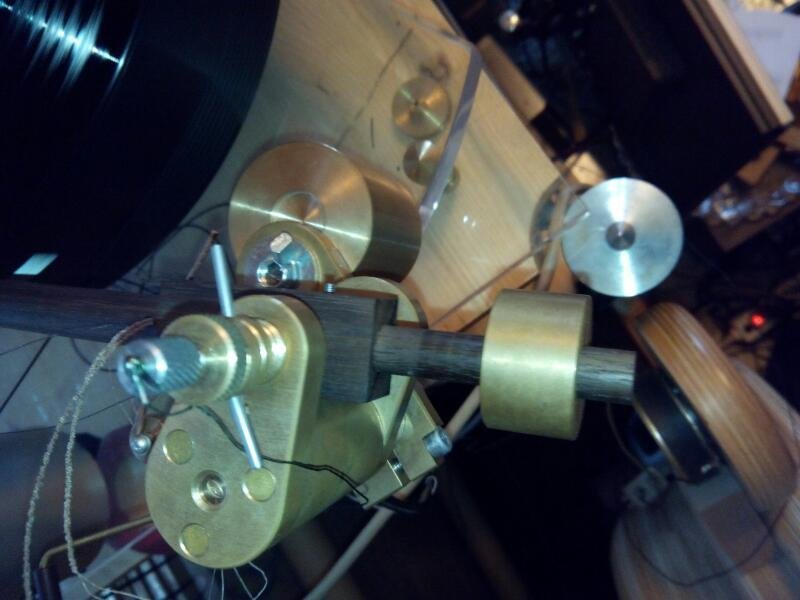

rps20131024_001918.jpg.a535dfcf39eea619aa708258966a3515.jpgrps20131024_002037.jpg.2434c1d95098d1f005a7d0c378797a33.jpgrps20131024_001819.jpg.dc1ae0e678c59be0fb2ed6886ab1f3b0.jpgrps20131024_001733.jpg.f1a4c3c015abdd05da3d1ef5b7b941c4.jpg

Здорово! Поздравляю с запуском! Единственно "напягает" визуально большая масса противовеса и его приличное удаление от оси - как там с резонансами?меряли? (с) Василий

Василий, противовес чуть меньше 100 г, расстояние получилось большевато,, наверно палка длинновата 272 мм, на короткой будет ближе. Но я попробую увеличить массу и приблизить противовес к оси. Тестпластинку еще не гонял, только музыку. Возни много еще, но похоже она не должна быть напрасной (с) komarr68



  • Like (+1) 1
Posted
23 часа назад, Agats сказал:

так, опять не понял, стр 63

Вечер добрый.Узелок - через полусферу.За счёт трения между ней и траверсой даже в рабочем состоянии ни куда ни чего не сдвинется,но лучше после настройки закрепить капелькой цианакрилата(шприцом,не касаясь нити).Схематично так: (с) Василий


уже магнит без дырки? ну что за дела то :) ?



там же в теме -

Подвес траверсы сделан следующим образом. Нить продета через бусинку и вяжутся узелки, чтобы не выскочила, потом нить продета через траверсу и вставлен магнит, который крепится двумя стопорами по бокам. (с) Михаил

Вообщем никаких дырок и слава богу!!!

Posted


Магнит диам. 10 мм выс. 5 мм вставлен в гнездо. Оба магнита на разрыв прим. 2 кг этого вполне достаточно. Это конечно мое мнение, но никаких проблем не возникает. (с) Михаил

размеры магнитов, коллеги там согласны и не опровергли

  • Like (+1) 1
Posted

Я с ним сегодня связавался. Хорошо поговорили. Палисандр пока не нашел, нашел бубинг. Попробую его. Про дырки да..отрицательно.

Posted
12 часов назад, ВАК сказал:

Я с ним сегодня связавался. Хорошо поговорили. Палисандр пока не нашел, нашел бубинг. Попробую его. Про дырки да..отрицательно.

С Василием? Там форум это, того, всё как я понял? И что? Пишите же сюда все что услышали, не скрываайте ничего ;)

Posted

Нет. Михаил

Еще меня интересует плоскость нижний магнит-поверхность винила. В каких допустимых рамках по вертикали должен магнит находится. Нигде не увидел.

Как Михаил сообщил что магнитный зазор подбирается на слух.

  • Like (+1) 1
Posted
50 минут назад, ВАК сказал:

Нет. Михаил

Еще меня интересует плоскость нижний магнит-поверхность винила. В каких допустимых рамках по вертикали должен магнит находится. Нигде не увидел.

Как Михаил сообщил что магнитный зазор подбирается на слух.

Да, это же и демпфирование, поэтому влияет на звук ,главное попасть в 8-12гц. Плоскость должен сделать токарь, чтоб магнит четко сел пузом

Posted

"Еще меня интересует плоскость нижний магнит-поверхность винила. В каких допустимых рамках по вертикали должен магнит находится." - в идеале кончик иглы должен находится в одной плоскости с осью вращения (в случае с данным тонармом  это точка крепления нити)А эту ось  крайне желательно расположить в центре магнита - дабы минимизировать изменение прижимной силы в зависимости от коробления и изменения толщины пластинки.

  • Like (+1) 2
Posted

Приветствую генерального Конструктора!:smile-59: Вы почаще сюда заходите что бы мы по граблям не ходили.

Спасибо!
