Recommended Posts

Posted

ну просто супер кайф!!!!! Завидую белой завистью. А слева траверсы вниз это крепление арма, здоровая латунная головка?


а что это такое? вверх увнизу магниты без нити? что это за чудо юдо?

В Osiris MkII используется оригинальная магнитная подвеска в одноопорной конструкции, которая также включает магнитный антискейтинг и позволяет легко регулировать угол вертикального слежения на ходу. Противовес легко вращается для точной настройки вертикальной силы слежения и легко фиксируется на месте с помощью установочного винта

Posted

я видел магнитный тонарм наоборот, снизу нить, сверху магнит...очень опасно, но кто то делал. А здесь что два магнита шарика на траверсе а сверху снизу магниты цилиндры? НЕ видно регулировок никаких магнитного потока и т.е демпфирования

Posted

Тонарму этому ,наверное ,лет 8-10.Одно время  какая-то китайская конторка пыталась продавать нечто подобное.

Как объяснял сам автор этого тонарма - верхний магнит удерживает тонарм с силой 2,5 кг ,а нижний (меньшей мощности) стабилизирует его положение.

Posted

Василий, доброго вам вечера, подскажите по длинне нити, как ее длинна влияет, и к какой длинне стремиться?

Posted
26 минут назад, Василий сказал:

Тонарму этому ,наверное ,лет 8-10.Одно время  какая-то китайская конторка пыталась продавать нечто подобное.

Как объяснял сам автор этого тонарма - верхний магнит удерживает тонарм с силой 2,5 кг ,а нижний (меньшей мощности) стабилизирует его положение.

еще из этой же темы


но трение вверху есть, что не интересно уже, нить всё же лучше в этом плане

Posted

Из личного опыта 2-2,5 см(не более 3 см) - Шрёдер давал рекомендацию пробовать пропитывать нить демпфирующей жидкостью .

Posted
4 часа назад, Василий сказал:

Из личного опыта 2-2,5 см(не более 3 см) - Шрёдер давал рекомендацию пробовать пропитывать нить демпфирующей жидкостью .

до арма верхней части как понял? Пропитать каким то силиконом что ли...или маслом для двигателя

Благодарю вас

Posted

Должна быть обязательно регулировка расстояния между магнитами,и если всё рабочее(регулировки) расстояние между ними не должно превышать 1-1,5мм.Ни какой болтанки в гор.плоскости не должно быть и в помине. (с) Василий

  • 2 weeks later...
Posted

Ну как, продвигается проект?  Притихла тема.

Не шредер,но магниты тоже имеются.






  • Like (+1) 1
  • Thanks (+1) 1
  • Smile 1
Posted

это может быть следующее :) , магниты заказаны, кондуктор для сверления  отвертсия в арме сделаны по идеям с форума Василия, купил на китайской площадке  300х20х20 брусок какого то дерева розы или розовое, пришло, тяжелое, но это потом, потренируюсь на обычных деревяхах, а то 7 евро, ужасы. А трубку латунную там же заказал с внутренним 12. Как придет все, можно дальше продвигаться. Еще надо нить купить в рыболовном

ПС а как двигается то тонарм у вас?

Posted
12 минут назад, Agats сказал:

ПС а как двигается то тонарм у вас?

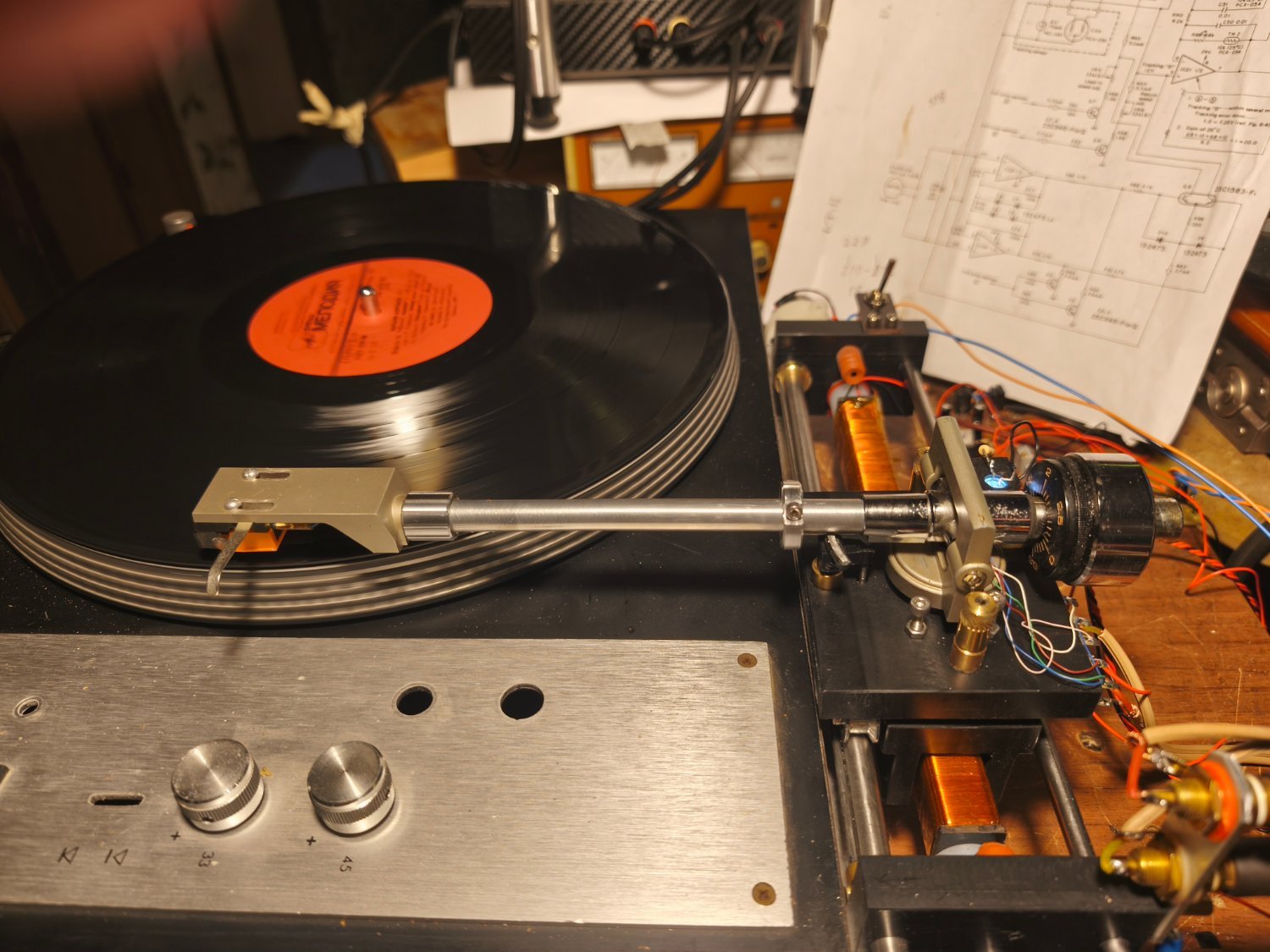

Переделал шредер на S образный.Вроде не плохои оперативно можно головки менять. А этот примерно так двигается.



  • Like (+1) 1
  • Smile 1
Posted

очень круто, а отслеживание канавки как? И можно пару слов о микролифте, или не пару слов а много с фото :) Идея не нова, навернякак так делали, т.е или оптический или индук. датчик, что тонарм пора поднимать, но как реализован сам микролифт?

Posted
1 час назад, Agats сказал:

но как реализован сам микролифт?

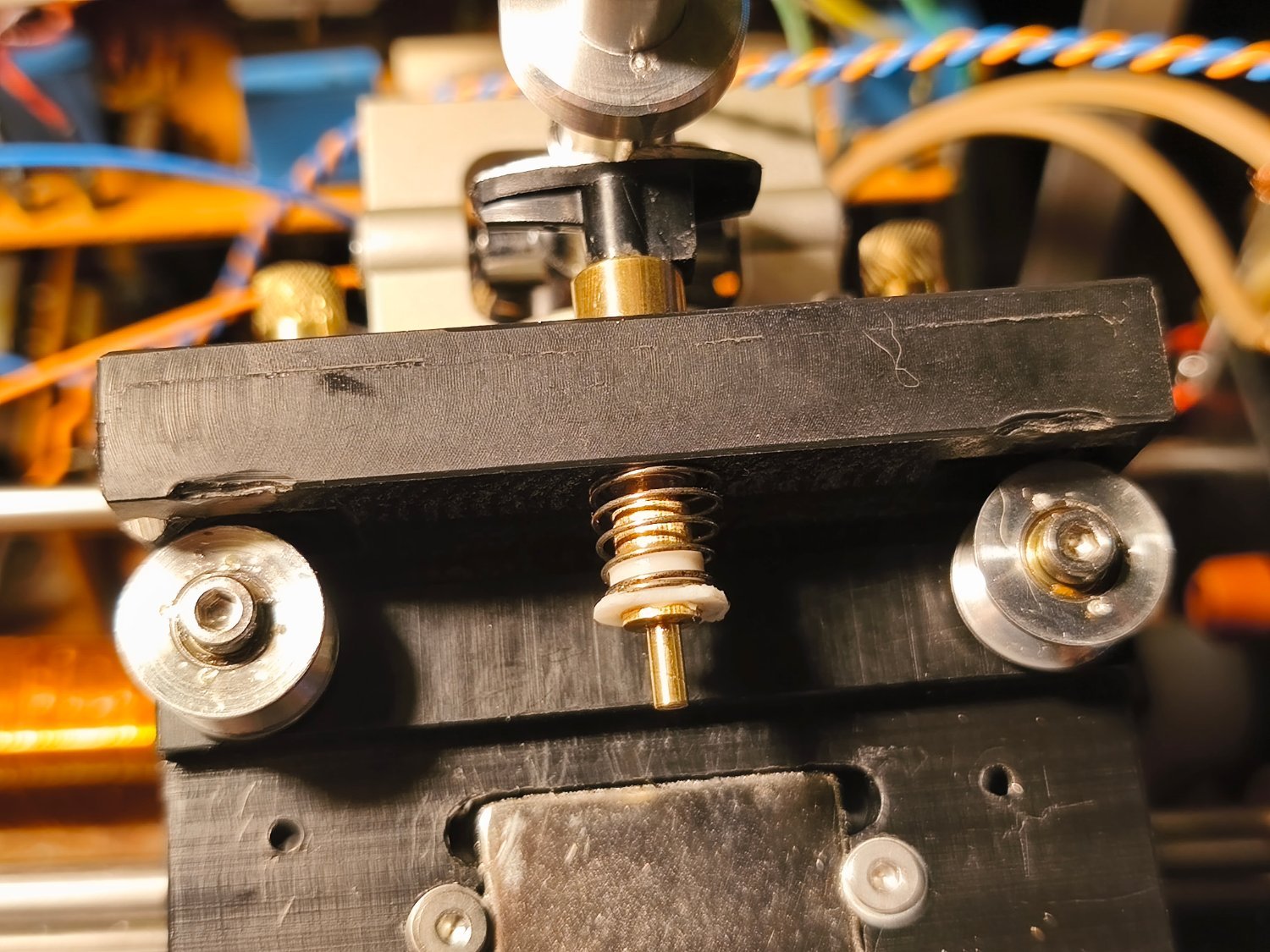

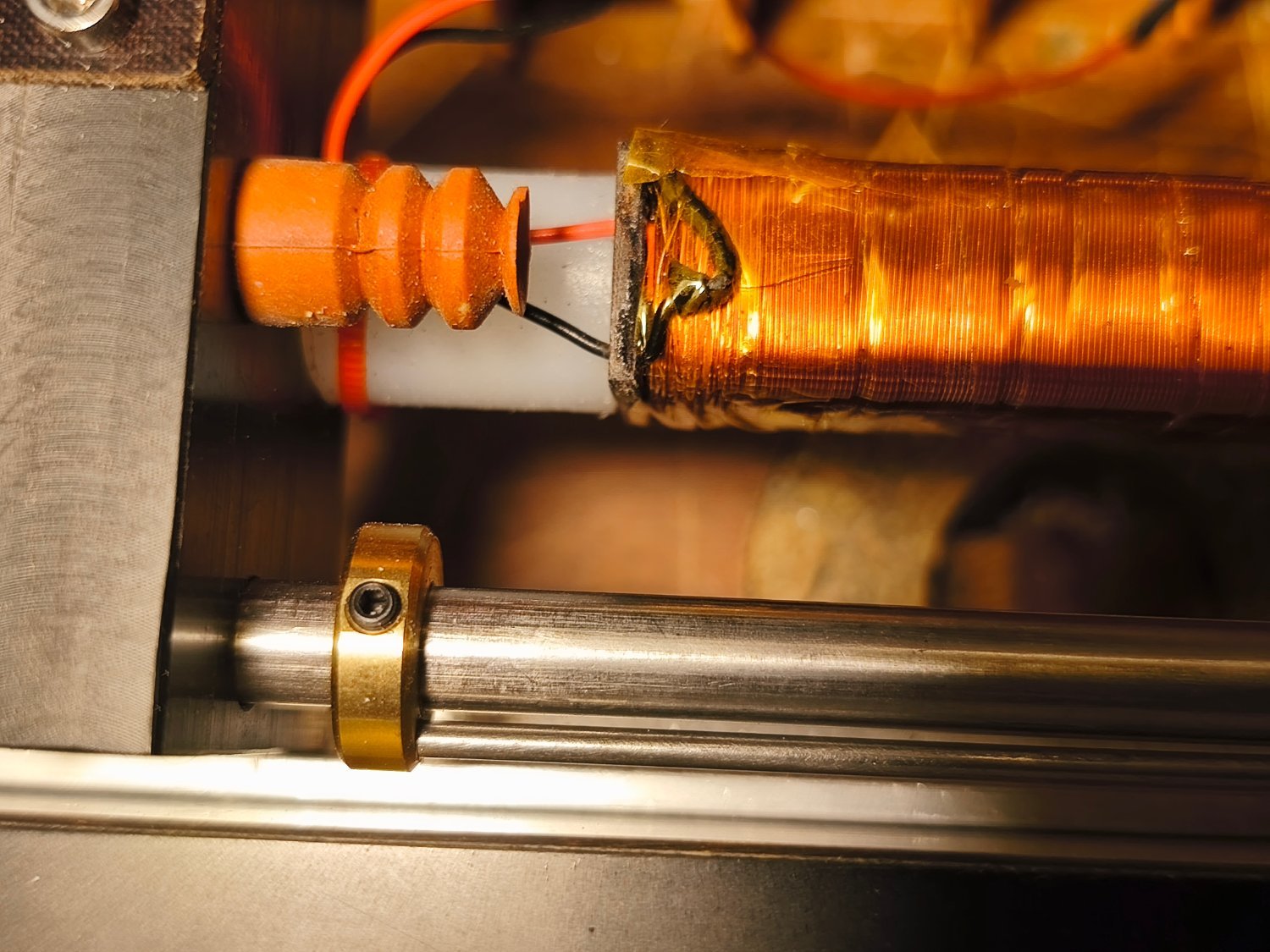

Направляющая каретки поворачивается моторчиком примерно на четверть оборота,на ней закреплён дополнительный вал который толкает шток микролифта.Вообще подобная конструкция применялась в пионере PL-L1000 и других.Хорошее описание линейного двигателя в журнале Радио 9/83. Проблема только,что я никогда этих аппаратов и рядом не стоял.Поэтому всё по картинкам и в меру своего понимания.

(2).thumb.jpg.5ee820af7e3d7f1c0d30b8496cecee14.jpg(1).thumb.jpg.a53bc6bd8d08dc184e0fbe46fa40f7c8.jpg

  • Like (+1) 2
Posted

Вам бы отдельную тему создать, чтоб не потерялись ваши творения, и расписать всё и больше фото, а так затеряется. Благодраю, посмотрю что там в радио было описано.

  • Like (+1) 1
