Posted

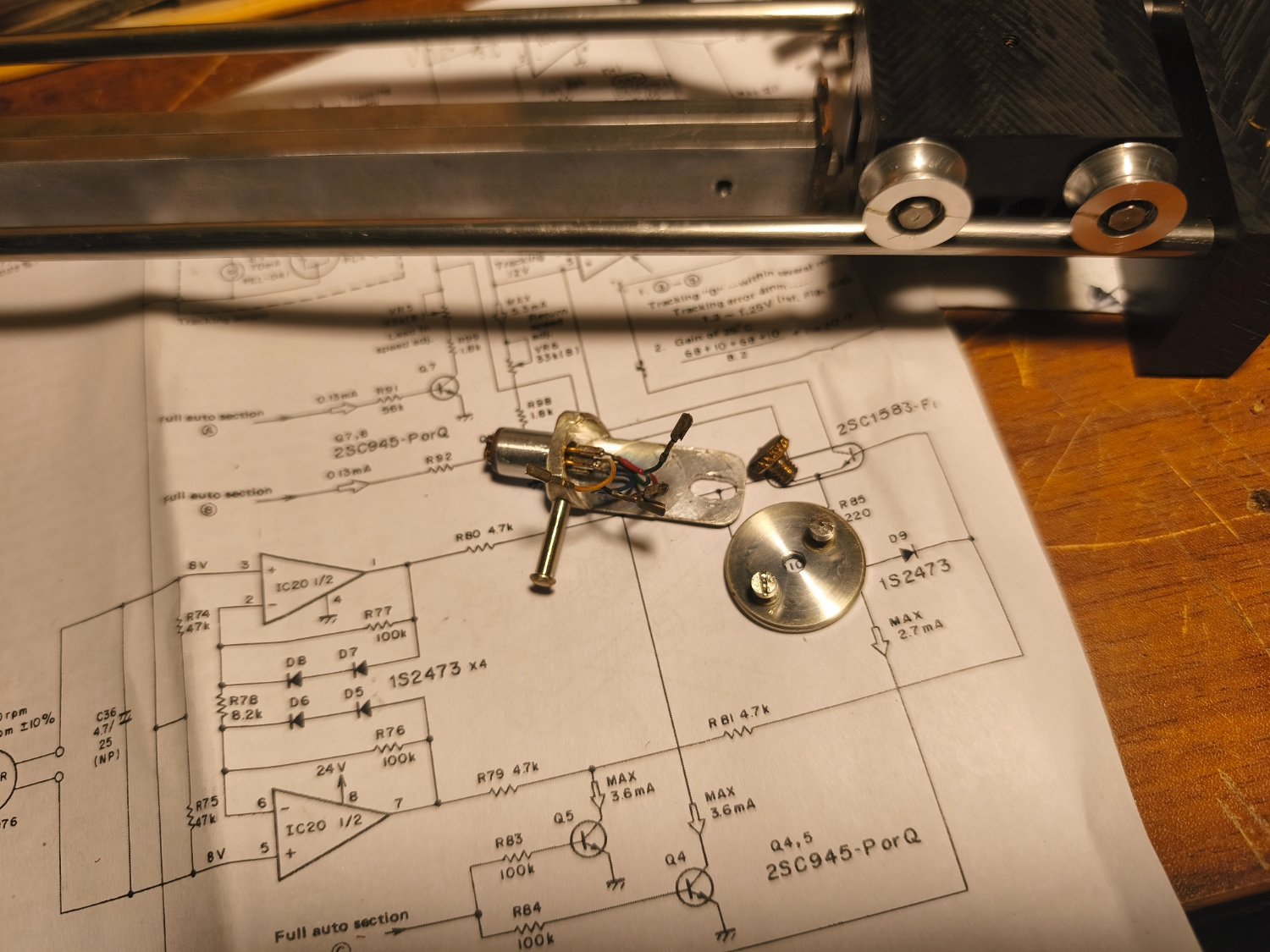

в ручную, мастер делает разные коробочки  для ювелирных изделий из дерева и покрывает их шпонами и лакирует, поэтому и эти сделал так же руками. Я давал только размеры шела родного, он вот и перенес, может чуть жирней вышел, так как стенки все зедсь около 3мм

Posted

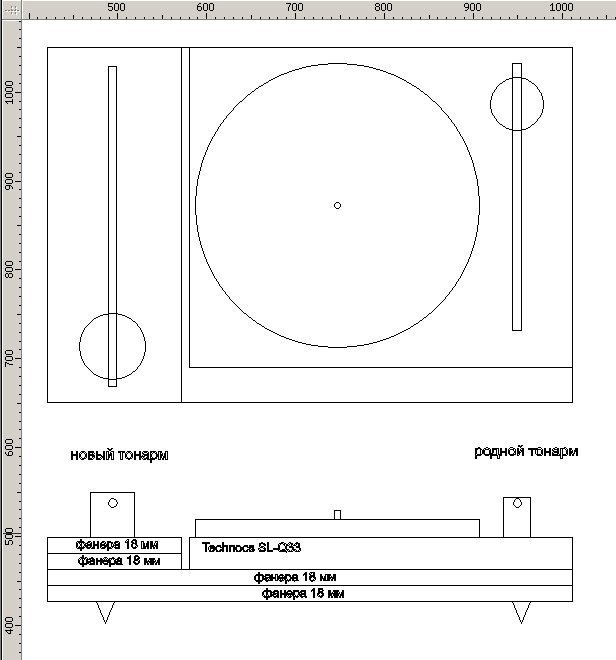

ЧПУ это вырежет за 5 минут, дольше чертить и крепить заготовку.

Порывшись в интернете, пока нарисовался вариант - это бамбуковый стержень 8 мм. Фрезой 3 мм вдоль, потом тонировка, укладка проводов и заполнение щели герметиком для автостекол. Снизу щель думаю будет некритична.

Наверно 10 мм стержень посолиднее будет

  • Like (+1) 1
Posted

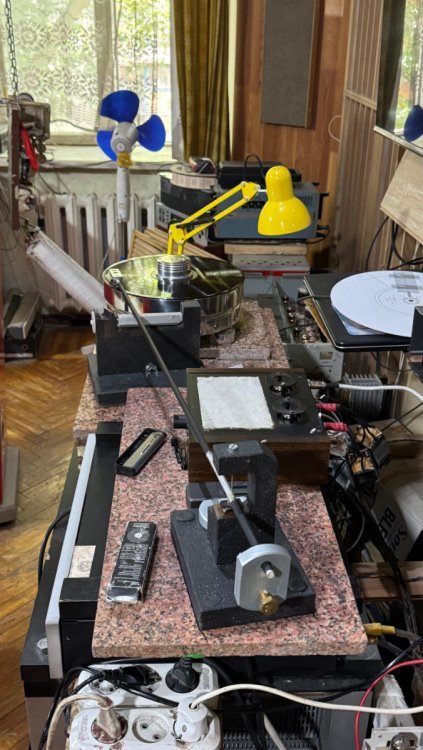

У рыбаков на барахолке удочки карбоновые поломатые и не очень в ассортименте должны быть,там же и нить кевларовая. Неплохо смотрится. У прямого тонарма головка должна стоять под неким углом.При такой конструкции можно ставить любой даже неведомый заранее угол.


  • Like (+1) 1
Posted

Да, удочки карбоновые и они сужаются диаметром по длине, что выглядит получше. Надо не нало их демпфировать, неизвестно, зависит еще от длинны

Posted
8 часов назад, ВАК сказал:

ЧПУ это вырежет за 5 минут, дольше чертить и крепить заготовку.

Порывшись в интернете, пока нарисовался вариант - это бамбуковый стержень 8 мм. Фрезой 3 мм вдоль, потом тонировка, укладка проводов и заполнение щели герметиком для автостекол. Снизу щель думаю будет некритична.

Наверно 10 мм стержень посолиднее будет

Это про тонарм? Тогда уж лучше камушком прорезь делать на дремеле, или два камушка вместе чтоб паз шире был бы,  прорезать щель  укладывая провода в трубочку силиконовую. И заполнять жту самую щель из того же дерева опилками с клеем. Все же не по феншую, сверлить надо

Posted
8 минут назад, Agats сказал:

Надо не нало их демпфировать, неизвестно, зависит еще от длинны

Отрезаем полоску плотного пенопласта ,примерно чуть больше диаметра внутреннего трубки, по каждой грани слегка надрезаем вдоль,в эти надрезы укладываем провода ,слегка приминаем углы и всё затягиваем в трубу.

  • Like (+1) 1
Posted

А как с экраном по всей длине трубки для проводов..в фольгу?

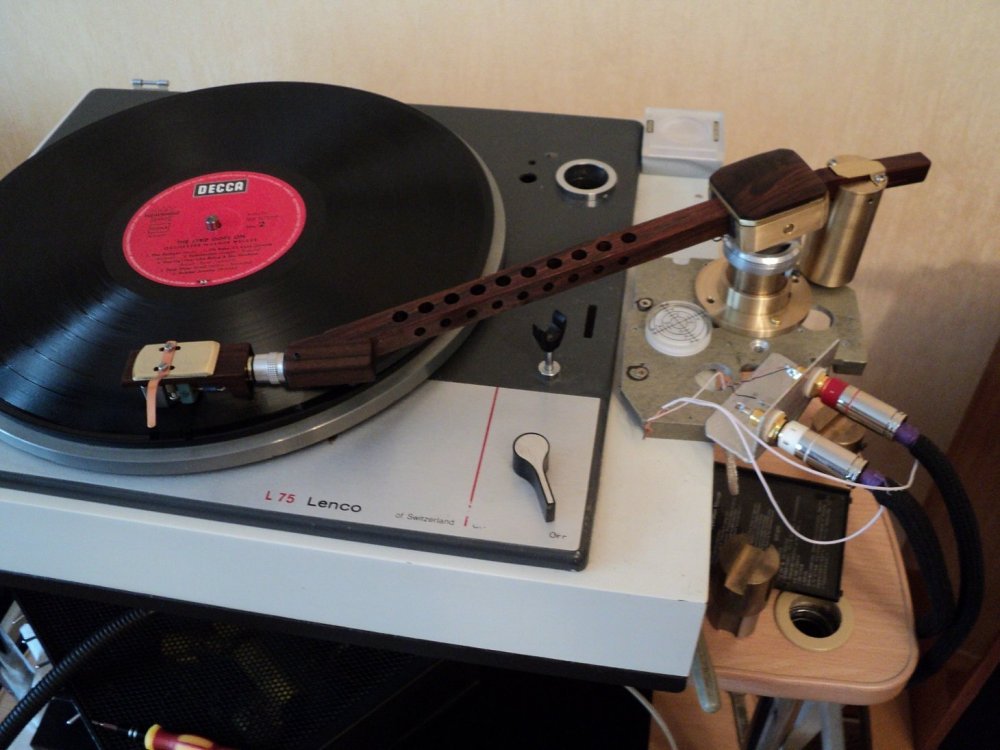

И ещё, смотрю на противовес..а зачем сделано смещение относительно центра груза? Азимут?

Posted

 Я как-то выраженных резонансов у углепластиковых трубок стержней не заметил. Т к этот углепластик является проводником, то естественно он же может быть и экраном (если провода в трубку поместить).

  • Like (+1) 2
Posted
41 минуту назад, ВАК сказал:

А как с экраном по всей длине трубки для проводов..в фольгу?

И ещё, смотрю на противовес..а зачем сделано смещение относительно центра груза? Азимут?

Для устойчивости от болтанки.Но мне не понравилась такая регулировка,лучше Шелл проворачивать или трубку целиком

  • Like (+1) 1
Posted

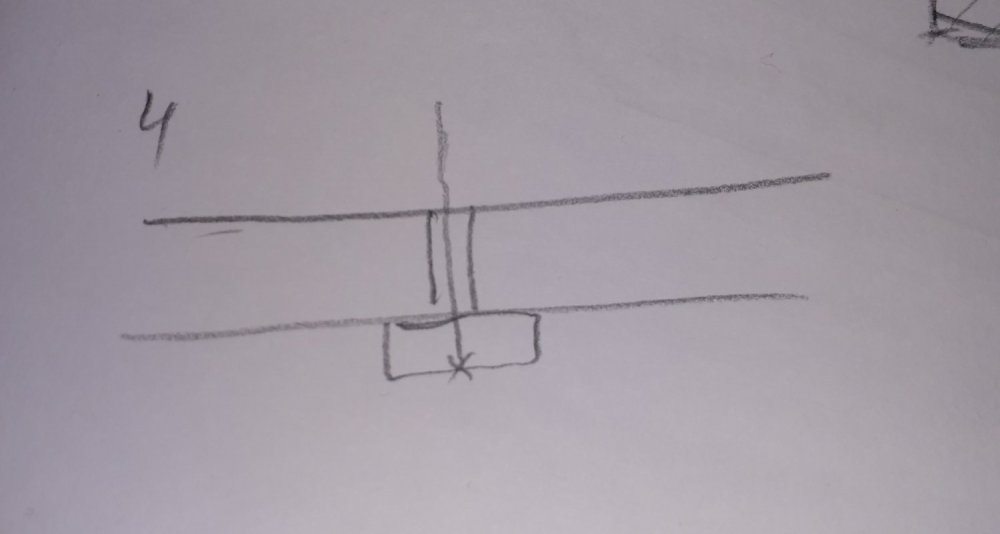

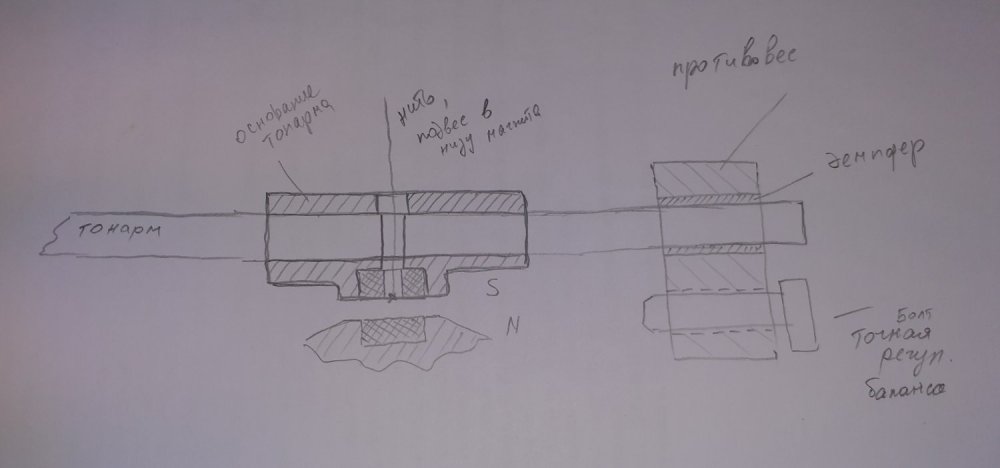

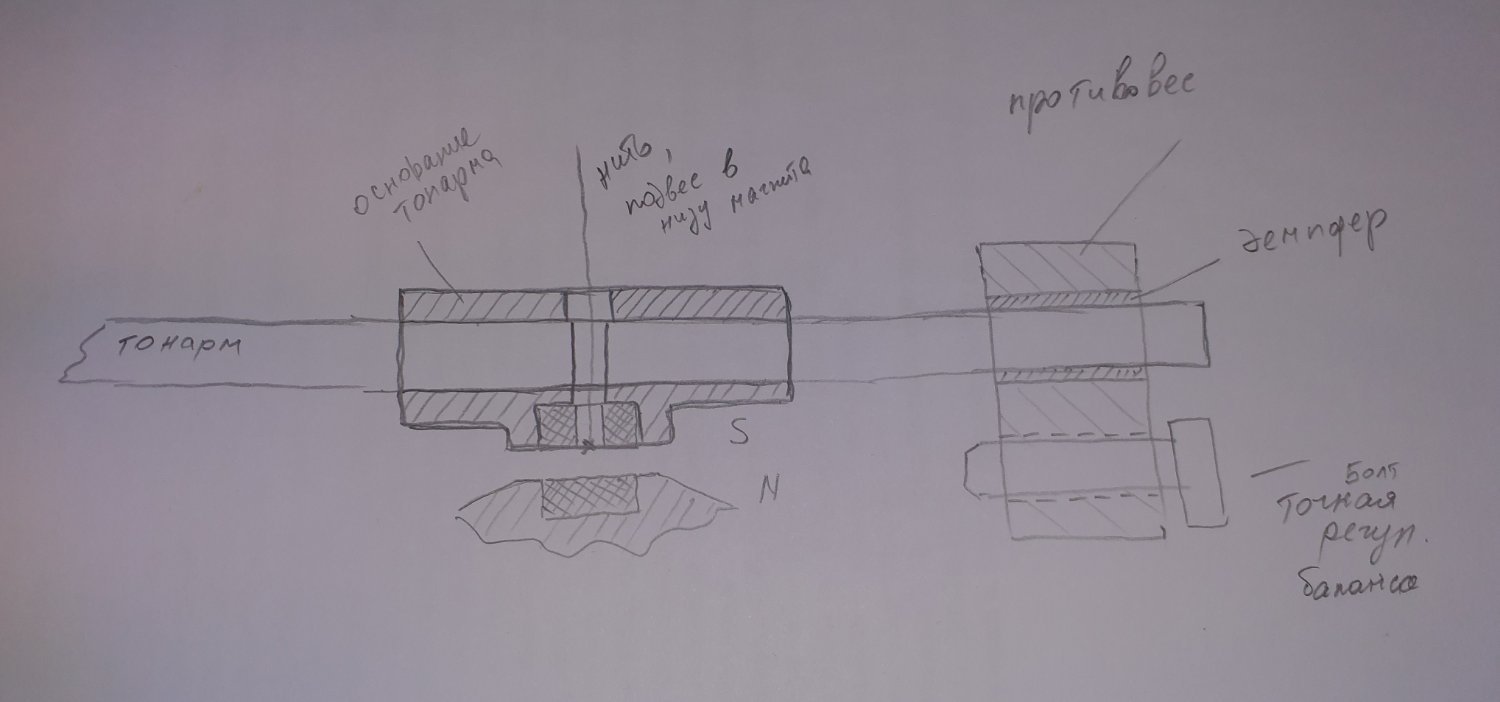

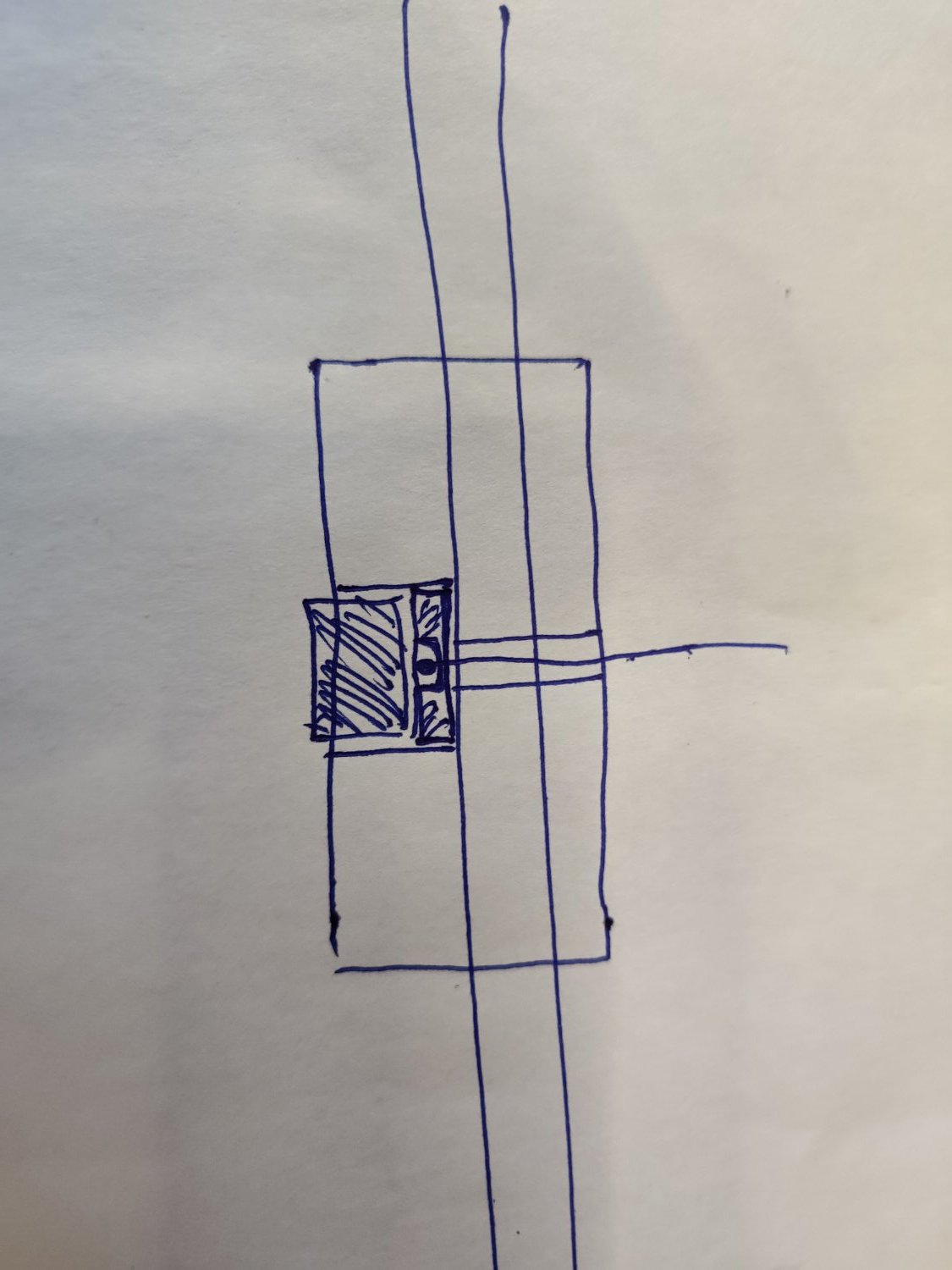

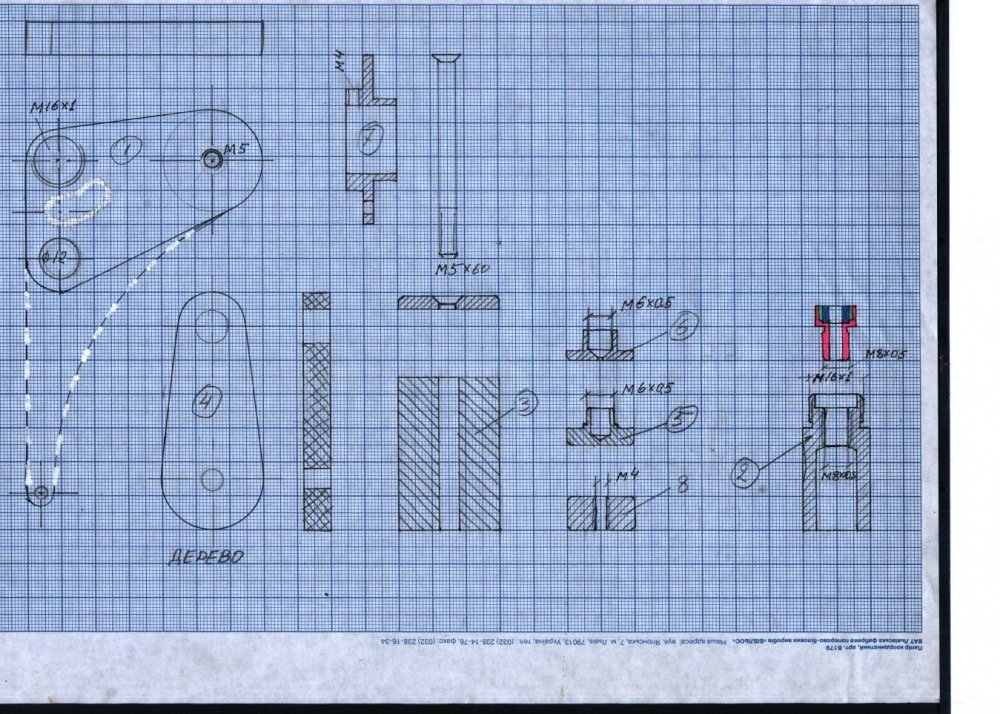

Как понимаю так должен выглядить одноопорник, тонарм целый или на две половины возможен. Подвес снизу магнита с отверстием. Если тонарм на две половины то магнит может быть выше грамм.  Размеры магнитов надо уточнить, как и высоту засовывание верхнего магнита. Но как понял у спецов на другом форуме именно так, магнит выпирает ниже нижней части тонарма и это ОК. Надо продумать как где выводить провода чтоб магнитное поле неодимов не цепляло их, и провода не мешалиб работе тонарма.


регулировкой зазора регулируем сепень демфирования, утяжеляем весь тонарм или раздеваем что можно отодрать  и начинаем


попадать в 8-12гц, вуаля, ВСЁ ПРОСТО!

Posted

Смысл делать сложный выступ. Просто просверлить под тонарм на токарном со смещением прутка и будет перекликаться по форме с противовесом

Снимок экрана 2026-02-06 115939.jpg

Posted

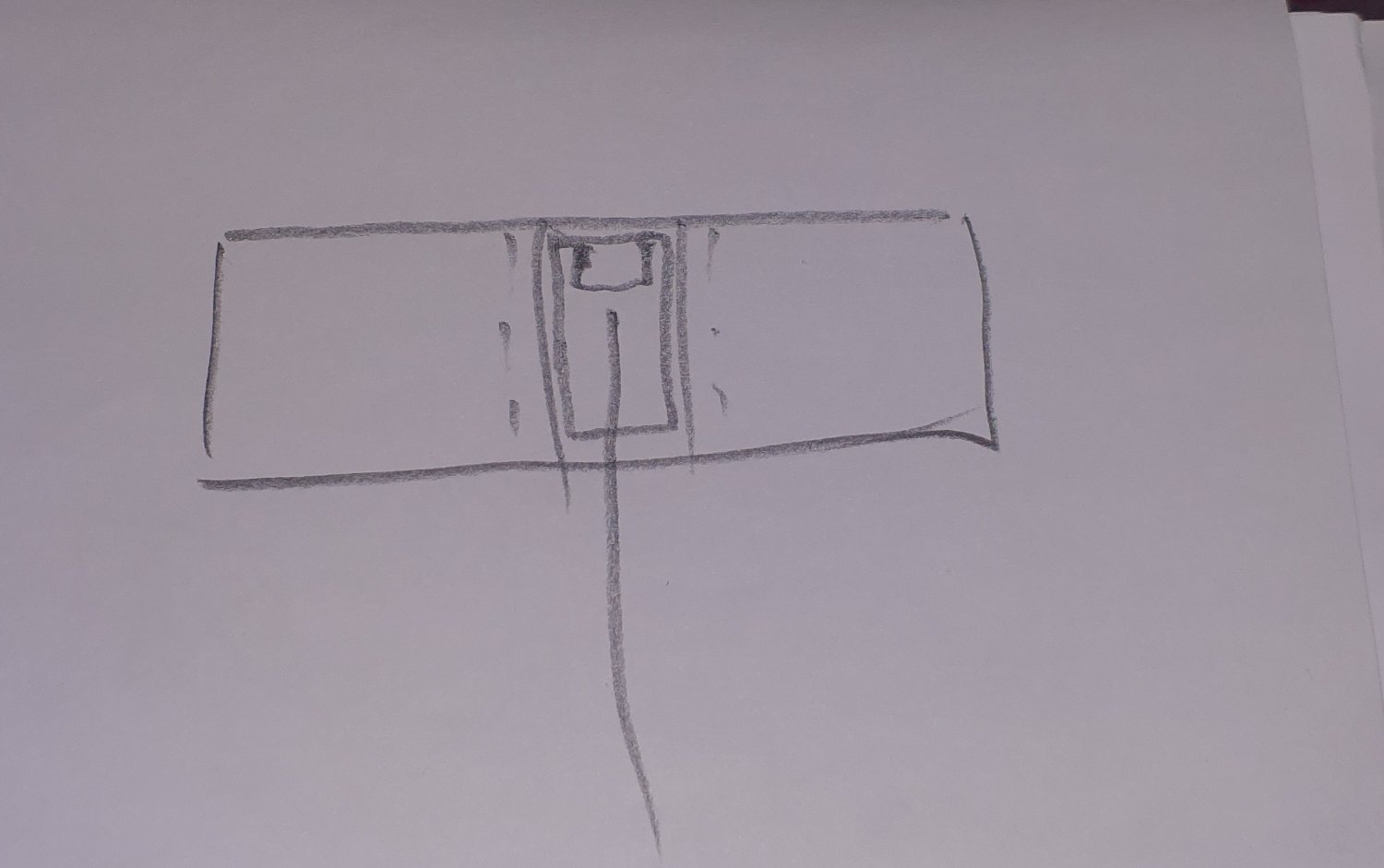

А почему надо именно сверлить магнит, что это дает? Может так?

Клеить предварительно магнит на двухсторонний скотч для подбора силы, а потом уже на клеей. Только дополнительно просверлить два диаметрально противоположных отверстия по глубине седла, чтобы можно выковыривать магнит. Мне в этом плане легче. Есть фрезерный ЧПУ.

Упс..тупанул..не надо никах отверстий. Этот бутерброд должен свободно выходить из седла


Posted

Отверстие в магните чтоб подвес был в самой нижней точке, это важно, как будете делать крепление самого тонарма, как что легче трудней красивей, неважно. Главное такой принцип.

  • Thanks (+1) 1
Posted

Магниты дырчатые заказал, ждем.  Вопрос по закручиванию нити. Непонятна пока конструкция этого скручивателя и какая резьба..левая..правая. Как то подробнее можно нарисовать?

Posted

В тонарме один магнит D- 10мм H-3мм,нижний пакет из 4х с диаметром от 10 до 30мм толщиной 1,5мм

Posted
1 час назад, ВАК сказал:

Магниты дырчатые заказал, ждем.  Вопрос по закручиванию нити. Непонятна пока конструкция этого скручивателя и какая резьба..левая..правая. Как то подробнее можно нарисовать?

а где и какие? N52? там не резьба важна, резьба натягивает-опускает поднимает  нить и ее роль закончена. Далее этот весь тройной блок закручивается вместе для антиск. На первой странице фото

Posted
1 минуту назад, ВАК сказал:

В тонарме один магнит D- 10мм H-3мм,нижний пакет из 4х с диаметром от 10 до 30мм толщиной 1,5мм

Это так Василий делал, возможно он так решил на практике что низ сборный должен быть. Я уже на 33 ьей странице. Но перебивают там Василия жутко

Posted

верхнит рулит натяг, средний контрит, нижний антиск.

В 02.02.2026 в 11:22, Agats сказал:




Posted



ничего не понял как здесь натяг и антис...скорей всего нет средней контряжей детали как верху...внтури под шестигранник скажем натяг, а сама шайба аниск я так думаю

В 01.02.2026 в 00:09, Agats сказал:



Products_Schroder_Reference_SQ_1_600x600.jpg.64f7f03f767e0c78abe2545fb56e3022.jpgschroder-ref-007.jpg.4ef961206a1a9c77fc6bd240abf1ba4a.jpgunnamed.jpg.bd5bff495a64a00324544eaca652b14e.jpg2222.thumb.jpeg.ba193cacae5a9f37c708a9ed6a07b73b.jpeg



Posted

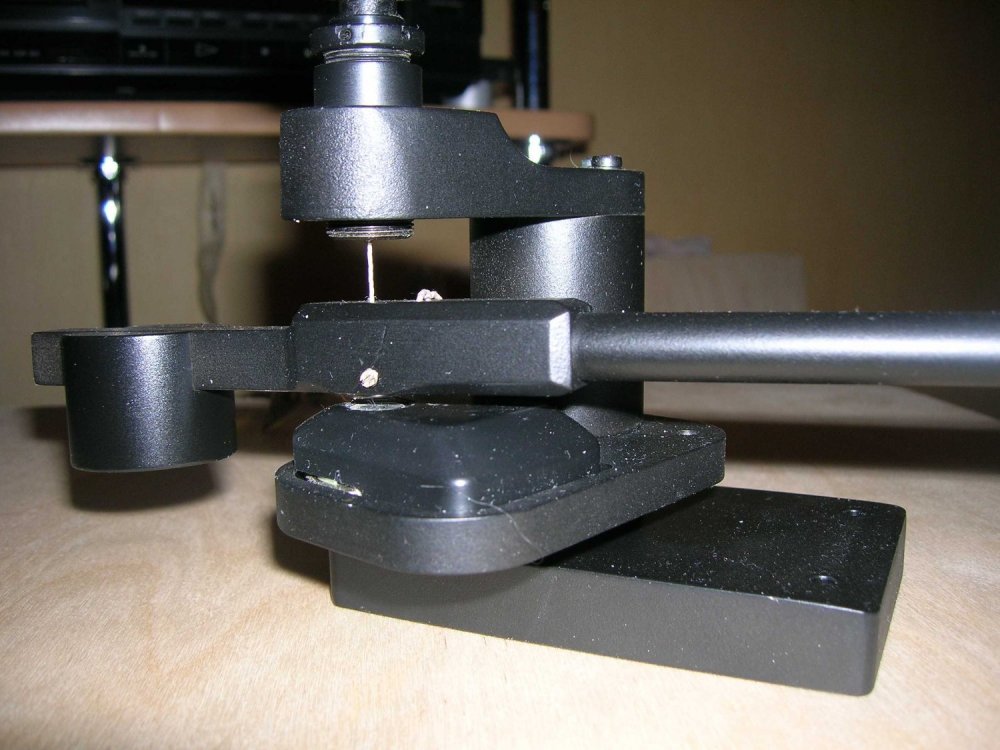

Там внутри винт под шестигранник.  Только я не понял какая резьба большого винта...есликрутить по часовой, то еще больше игла побежит к центру, против-будет выворачивать натяжку магнита

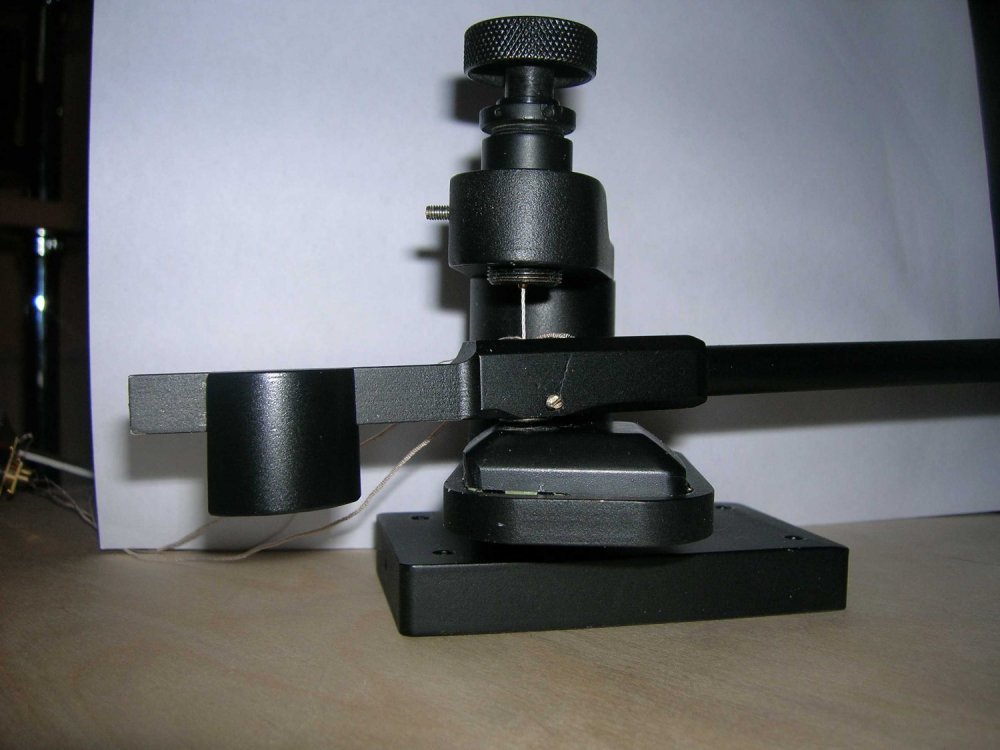

Да в общем-то все просто: верхний винт двойной - на нижнем фото я специально выкрутил фиксатор антискейтинга т.е. внешняя часть винта(она без внешней резьбы) "скручивает"нить для достижения необходимого усилия(при этом расстояние между магнитами практически не меняется),а "внутренним" винтом осуществляется реголировка расстояния между ними(степень демпфирования).Внутренний винт внутри частично полый - там закрепляется маленькая втулочка ,в которой зафиксирована нить.Внутри тонарма нить так же фиксируется в маленьком латунном шарике над магнитом;сам верхний магнит так же зафиксирован финтом(на фото видно),так что оперативная замена плетенки не срставляет труда.Вроде все http://www.markanaudio.ru/markanforum/Smileys/Main/wink.gif

вот где собака порылась))  внешний винт без резьбы, на фетровой прокладке

Posted
6 минут назад, ВАК сказал:

Там внутри винт под шестигранник.  Только я не понял какая резьба большого винта...есликрутить по часовой, то еще больше игла побежит к центру, против-будет выворачивать натяжку магнита



Там две детали только, с накаткой деталь в которой винт под скажем шестигранник и сквозь него нитка, всё.


сначала шестигранником натянули, а потом деталью с накаткой поворачиваем сколько надо, закручивая нить для антис. Надо купить эту нить в рыболовном, посмотреть что это, и как она свита сручена сплетена

А скорей всего не винт под шестигранник, его не просверлишь, а из латуни
