Шеллак

oldstepan

By oldstepan
in Analog

 Share

Recommended Posts

oldstepan Rookie

oldstepan

Posted
Posted

Эх... Мне бы проверенную, не шибко сложную, схему для широкой канавки (78 об/мин.) чтобы на 100 Гц и 10000 Гц +/- относительно 1 кГц было +/- 10 db...  Лучше конечно с пассивной коррекцией. Заранее благодарен.

alss Proficient

alss

Posted
Posted
1 час назад, oldstepan сказал:

проверенную, не шибко сложную, схему

ММ или пьезо?
Ламповая или что угодно только не ламповая?
Усиление на 1000 Гц?
Выходное сопротивление?

oldstepan Rookie

oldstepan

Posted
  • Author
Posted (edited)

Головка MM AT91 вставка ATN78.   Ламповая или твёрдотельная...  Да, пожалуй, оба варианта интересны.  Усиление меньше стандартного.  Это чтобы повысить перегрузочную способность. R вх. стандартное, наверное, 47 кОм.  Пробовал перестроенный корректор от Одиссей У-010.  Явно не то...  С ламповыми схемами слегка запутался,) ибо и моно (со смешением сигналов на входе), и двухканальный с микшированием вых. сигналов, показались какими-то неполноценными, что ли... Или не смешивать вовсе?  Не соображу...  А может я просто впал в перфекционизм и жду от шеллака чего-то сверхнатурального...).

Edited by oldstepan
Дополнил
oldstepan Rookie

oldstepan

Posted
  • Author
Posted

Спасибо. Догадываюсь, что шеллаком мало кто интересуется. Но надеялся найти нечто проверенное уже,  с грамотной "коммутацией" каналов...).

alss Proficient

alss

Posted
Posted

Шеллак иметь надо, это раз, и проигрывать бамбуковой иглой, это два;). Кристаллических игл для шеллака не видел, т. к. не искал ввиду отсутствия шеллака.
Имею немного старого послевоенного (после второй перед третьей) винила (его еще есть иногда кое-где), в желаниях записано найти корундовые иглы и даже алмазные под него (стопка опер).

12 часов назад, oldstepan сказал:

с грамотной "коммутацией" каналов...).

Ой тяжелый вопрос, лучше иметь моноголовку... А так придется слушать каналы по одному, последовательно, параллельно, с развязкой активной или пассивной - мнения самые разные.

  • Like (+1) 1
oldstepan Rookie

oldstepan

Posted
  • Author
Posted

Спасибо. Всё это очень интересно. Шеллак и всё прочее, разумеется, есть, ATN78 целых 2 шт.) + самодельные вставки к ГЗМ-105 но...    К стыду своему, не сумею рассчитать элементарную цепь сосредоточенной (межкаскадной) RC коррекции, чтобы децибелы из таблички (для широкой канавки)  воплотились в "перегибы", микросекунды, в значения ёмкостей и сопротивлений.  Подбираю (в ламповом макете) на ощупь. Что ж...  Раз это не практикуется, буду искать, вчитываться, учиться...

  • Like (+1) 1
alss Proficient

alss

Posted
Posted

Попробовал смоделировать антиRIAA78 (вспомнил А. Л. Гурского aka GaLeX, светлая ему память - ему эта задача не составила бы труда) и на основе схемы Е. Карпова подобрал первое приближение к таблице (кажется, в ±1 дБ уложился).


  • Like (+1) 3
  • Thanks (+1) 1
  • Cool (+1) 1
oldstepan Rookie

oldstepan

Posted
  • Author
Posted

Схемы на 6SN7 и 6AH4, и та, что в PDF от Василия пожалуй то, что нужно!  Огромная ему благодарность!  Да, при прослушивании, порой бывает впечатление несовпадения кривых записи-воспроизведения. Но тут есть опасность) увлечься подстройкой "под себя" в ущерб достоверности! В далёкие юные годы бывало, что "обжигался" об эту саморежиссуру и теперь "маятник" качнулся в др. сторону...). А схемы и конструкция с описанием - супер!

Осталось разобраться, как профессионально смешать (или не смешивать) каналы стерео картриджа при воспроизведении моно пластинки...

alss Proficient

alss

Posted
Posted

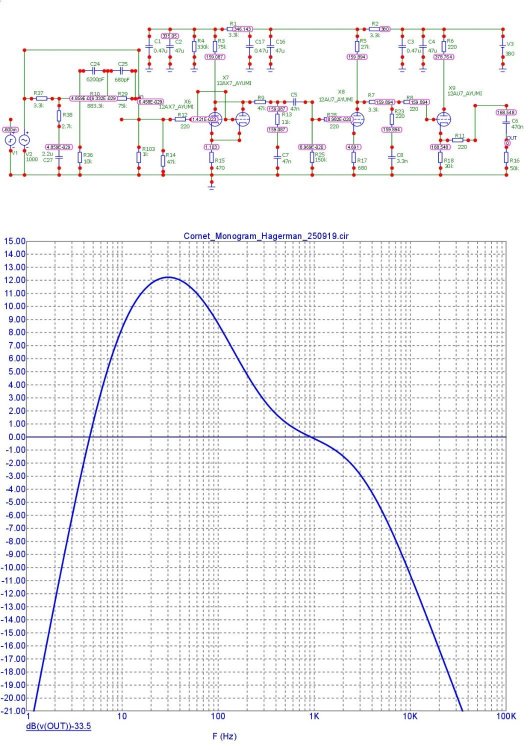

Раз понравился Hagerman, то вот наиболее близкая к желаемой таблице АЧХ при R13=11 кОм и С8=3,3нФ




  • Smile 1
oldstepan Rookie

oldstepan

Posted
  • Author
Posted

Здесь для меня проблема с разрешением.  Не все элементы схемы читаются.  На входе обратная коррекция?  Схема похожа на ту, которая была у меня. Только входной триод не параллелил и резко не обрезал АЧХ снизу.  Для шеллака с его шумами и прочими "плюшками" это не шибко актуально, исходя из моего понимания и моего опыта...).  Чем тут можно менять (уменьшить) крутизну спада после 1 KHz?

alss Proficient

alss

Posted
Posted

На картинке (это модель https://newaudioportal.com/applications/core/interface/file/attachment.php?id=79220&key=c289a8097acdab77f2d12d2ec495cc6d) читается всё незакрытое напряжениями, увеличивать можно во много раз (картинку, не напряжения).
Вы хотите получить максимальное приближение к таблице? Ну, попробую подобрать.
Параллельный триод не догма.
Ну и могу дать модель для домашней работы, повертите как можете (микрокап12, свободный доступ).

oldstepan Rookie

oldstepan

Posted
  • Author
Posted

Спасибо.  Надо попытаться освоить этот Микрокап.  "Староват я для таких полётов"), но придётся. "Модель для дом. работы" определённо пригодиться.  Благодарю!  Вообще. с "приближением к таблице" более или менее понятно. А вот с правильным проигрыванием моно - не очень.  Половинки MM головки будут отличаться, как я понимаю, не только по АЧХ.  Там и ФЧХ не совпадут, и ещё всяко-разно.)                   Если без максимализьма,) тогда просто - смешать и забыть... Но всё-таки хочется нащупать некий, оптимальный вариант.  Так, без затей), как на фрагменте схемы, звучало хуже, чем вообще без смешивания.  Возможно, что-нибудь прояснят эксперименты с монофонической тест-пластинкой...  Понятно, что лучшее решение - моно головка.   Но таковую по доступной цене не встречал...




oldstepan Rookie

oldstepan

Posted
  • Author
Posted

Благодарю всех откликнувшихся! Микрокап установил и теперь точно знаю, что он мне не по зубам.) Будучи закоснелым практиком,) попробую макетированием и прослушиванием найти подходящий для моих исходных данных) вариант. Приведённые здесь, в ответах, схемы, расчёты, графики, зависимости и т. д., вполне достаточны для воплощения в железе простого лампового "шеллачного" корректора с подстройкой "верхнего хвоста". На след. неделе планирую спаять и измерить (пока на столе) что получилось.  Схему выбрал с 6Н2П (ECC83) (половинка) в первом каскаде и ECC85 (ECC82) во втором + повторитель. Коррекция пассивная распределённая. Все значения R и C - ориентировочные.
Результаты замеров опубликую.


  • Like (+1) 2
СЮТ Local

СЮТ

Posted
Posted
1 час назад, oldstepan сказал:

Благодарю всех откликнувшихся! Микрокап установил и теперь точно знаю, что он мне не по зубам.) Будучи закоснелым практиком,) попробую макетированием и прослушиванием найти подходящий для моих исходных данных) вариант. Приведённые здесь, в ответах, схемы, расчёты, графики, зависимости и т. д., вполне достаточны для воплощения в железе простого лампового "шеллачного" корректора с подстройкой "верхнего хвоста". На след. неделе планирую спаять и измерить (пока на столе) что получилось.  Схему выбрал с 6Н2П (ECC83) (половинка) в первом каскаде и ECC85 (ECC82) во втором + повторитель. Коррекция пассивная распределённая. Все значения R и C - ориентировочные.
Результаты замеров опубликую.


Думаю, не надо каналы смешивать, а брать сигнал с одного, любого, канала...

Удачи!!!

alss Proficient

alss

Posted
Posted
14 часов назад, oldstepan сказал:

Микрокап установил и теперь точно знаю, что он мне не по зубам.)

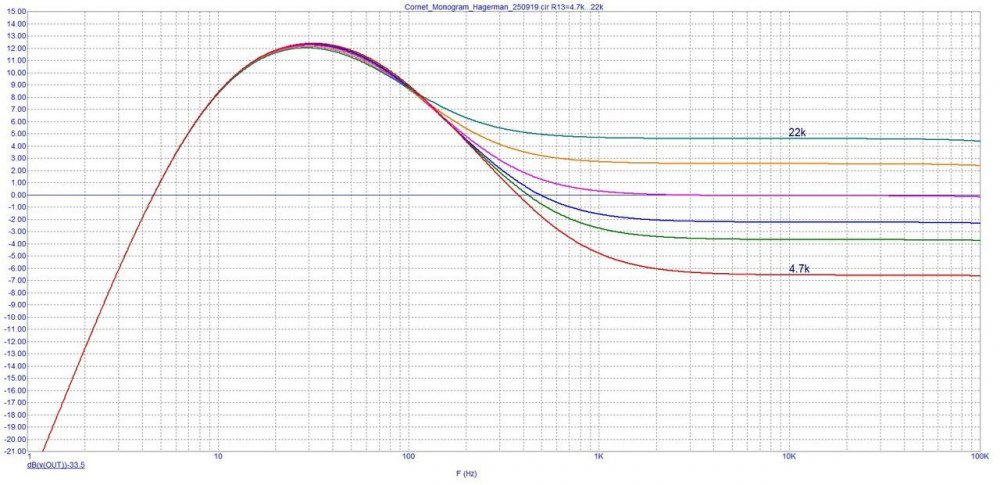

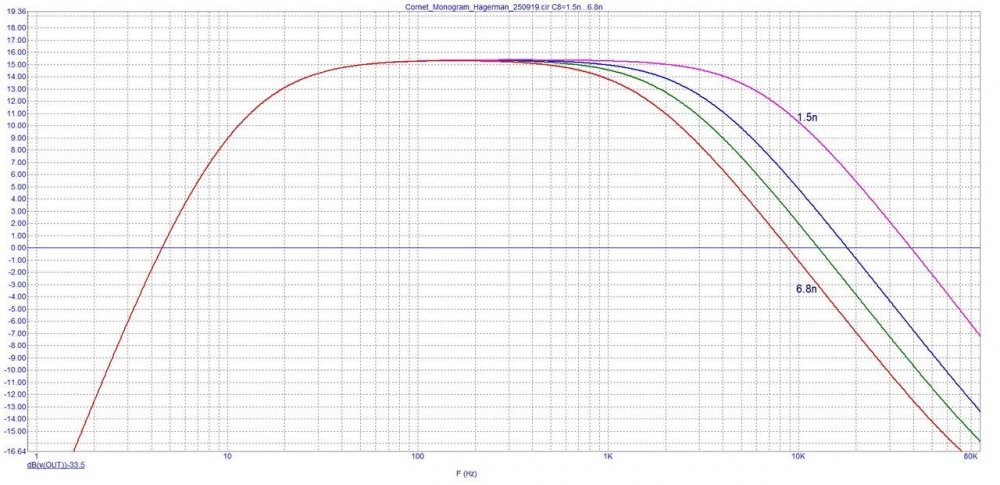

Ну хотя бы модель открылась и по Alt+2 АЧХ посмотрели? Если да, то для просмотра вариантов и управлением ими (вариантами) остался один шаг - Stepping по F11 в АС-анализе.

  • Like (+1) 1
  • Thanks (+1) 1
Normann Local

Normann

Posted
Posted
14 часов назад, СЮТ сказал:

Думаю, не надо каналы смешивать, а брать сигнал с одного, любого, канала...

Удачи!!!

Катушки на головке соединить последовательно

  • Like (+1) 1
  • Smile 2
oldstepan Rookie

oldstepan

Posted
  • Author
Posted
1 час назад, Normann сказал:

Катушки на головке соединить последовательно

Эту идею обязательно проверю. Интересный вариант!  Не сообразил, что так можно.) Пока по звуку лучшее смешивание на входе (если правильно помню), было когда каждую обмотку нагружал на отдельный резистор 47 кОм  и микшировал последовательными R по 10-50 кОм на сетку лампы...

Normann Local

Normann

Posted
Posted
1 минуту назад, oldstepan сказал:

Эту идею обязательно проверю. Интересный вариант!  Не сообразил, что так можно.) Пока по звуку лучшее смешивание на входе (если правильно помню), было когда каждую обмотку нагружал на отдельный резистор 47 кОм  и микшировал последовательными R по 10-50 кОм на сетку лампы...

Посследовательное включение обмоток помогает отсечь паразитную вертикальную модуляцию, что для моно полезно. Полярность соединения обмоток соблюдайте только. В одном положении можно слушать горизонтальную, а в другом только вертикальную (Пате).

oldstepan Rookie

oldstepan

Posted
  • Author
Posted
2 часа назад, alss сказал:

Ну хотя бы модель открылась

Открылась, да.  Интересно... Но на этом месте я и забуксовал, конкретно. Ну, будет время... Если будет.)

И потом, есть подозрение, что сие моделирование не обязательно хорошо подтверждается в железе.)

Normann Local

Normann

Posted
Posted
4 минуты назад, oldstepan сказал:

И потом, есть подозрение, что сие моделирование не обязательно хорошо подтверждается в железе.)

Как минимум полезно знать! Гляньте в моей темке моделирование нагрузок головки.  Теория подтвердилась практикой на 90%.







  • Like (+1) 1
