Как уже отмечалось, это, в большинстве своем, тщетно. Можно сделать экран, расстояние, еще экран. Расстояние значительно уменьшает емкость, через которую протекает ток помехи. Плюс-минус ровно можно сделать на торе, при бифиляре. В малосигнальном трансформаторе, ввиду недостаточности зрения, включал обмотки встречно и доматывал/отматывал по витку. Запитывать пол обмотки.
-
Да нет там никакого SRPP, для него надо протекание выходного тока через катодный резистор, а там может десяток микроампер, особенно если выходные - пентоды.
-
Лампы, эффективные... В источниках фильтры давно стоят, а тут оно маломощное и вроде как не надо... Вход попробуйте закоротить, например резистор 47к.
-
-
-
На два моноблока комплект насобирали, хватит пока... Климентию нужнее 😁 -
Раздельные регуляторы громкости и индикатор стереобаланса для объективности. Но дело ведь не только в громкости. -
Поставил плату в корпус с открытой крышкой. Провода питания и сигнальные накидал пока как есть, не сматывал их и не прокладывал аккуратно. По фону 100 Гц, как было до этого, ушли. Производитель корпуса любезно предоставил мне экраны для ламп 6Ж32П и 6Н1П. Ставил поочередно на каждую лампу. При установке на входную лампу есть положительный эффект. Фон уменьшается на 3-4 дБ примерно. При установке на 6Н1П особой разницы по уровню фона не заметил. При подключенном звукоснимателе с уровнем выхода 3,7 мВ и нормальной громкостью для стандартно записанной пластинки уровень фона в районе -60 -57 дБ получается. На современном виниле с низким уровнем записи при выкручивании до нужного уровня получается фон в районе -55 дБ. В целом все примерно так и должно быть, но хотелось бы поменьше. Хотя, я так думаю, что для ламп это плюс-минус предел в реальности. Надо потестировать с закрытой крышкой, может поменьше будет фона еще. Ну и по спектру видно, что из-за звукоснимателя ловится наводка выше 15 кГц не очень приятная. Корректор ЧП НАП в целом примерно такой же спектр по шумам имеет, чуть тише только. Я его часто использовал с внешним пассивным регулятором уровня, из-за которого собственные шумы корректора значительно меньше на записи видны, чем при прямом подключении. При прямом подключении у него такой же фон в районе -57 дБ при подключенном звукоснимателе. Если выкрутить громкость наушников на максимум, то только тогда слышно белый шум и слабенький гул от выпрямленного напряжения. -
Напрашивается вопрос: почему 2й каскад именно SRPP, а так же возможно стоит заменить включение SRPP 2 каскада на МЮ повторители, добавить нужно будет несколько деталей, а тхд упадут кратно, да и какие лампы предстоит раскачивать, что аж SRPP понадобился в деле ?
-
-

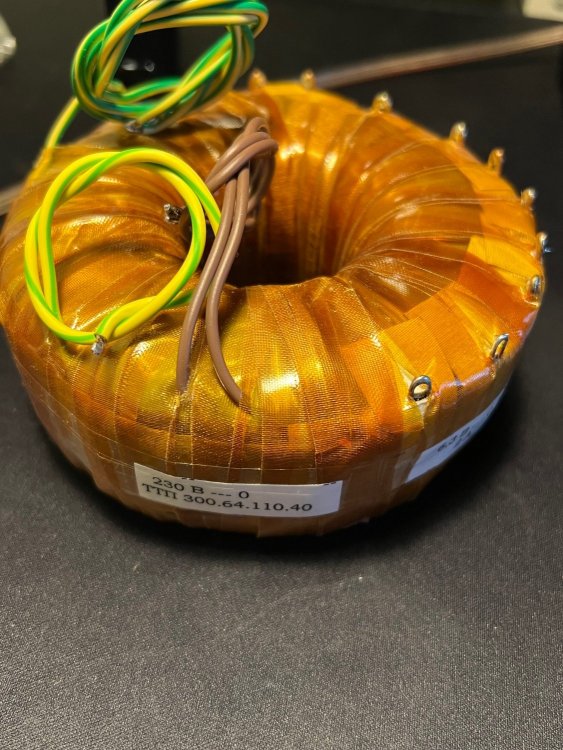

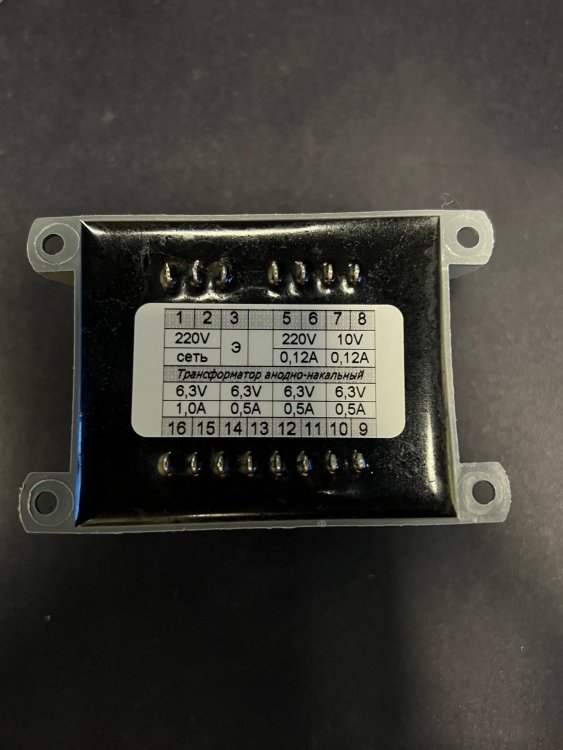

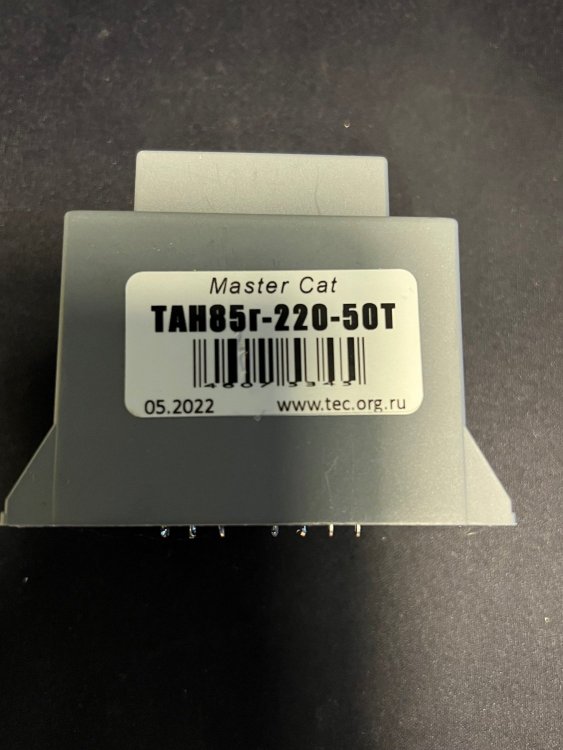

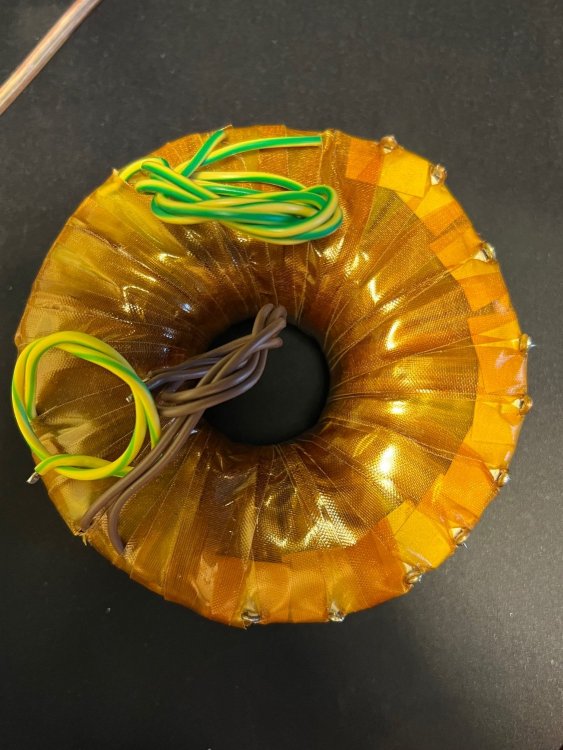

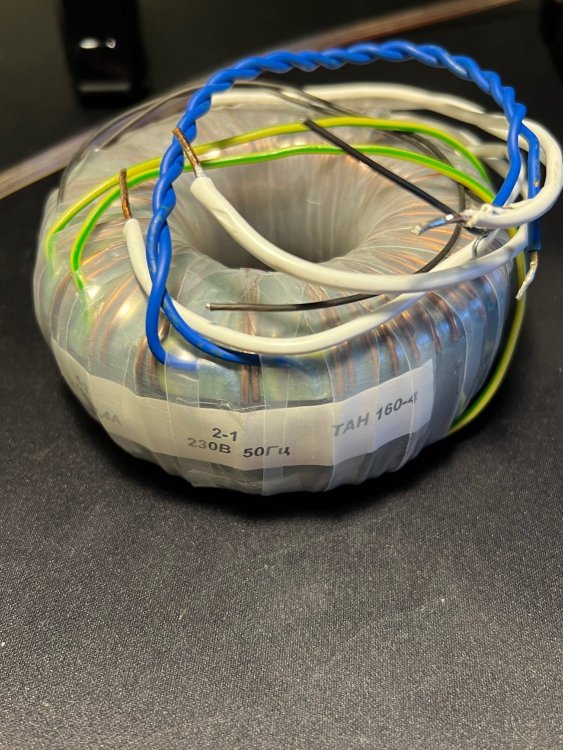

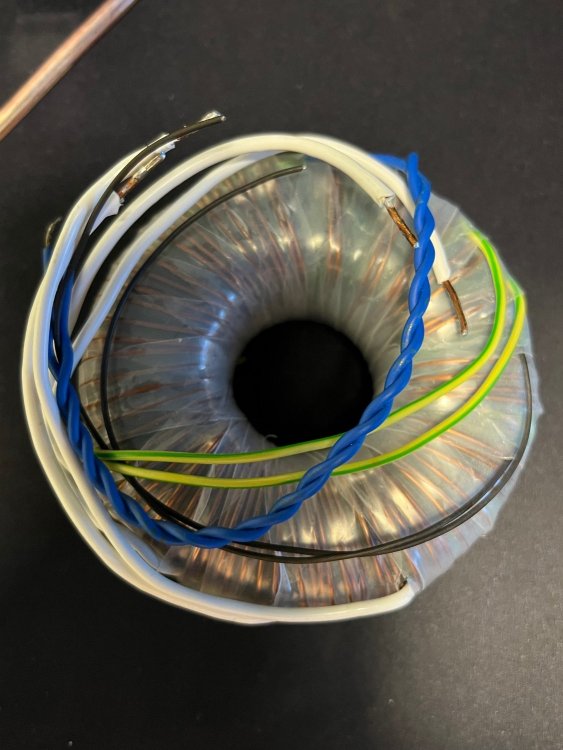

На осциллографе ограничение полосы 20 МГц. Измерения проводились высоковольтными дифференциальными пробирками в режиме 200Х + ограничение полосы на пробниках 5 МГц. В данном режиме собственные шумы пробников в диапазоне 5 - 15 mV К вторичной обмотке подключена нагрузка, в виде лампы накаливания 150 Вт. Измерения проводились на первичной и на вторичной обмотке трансформатора по схеме. Задача: оценить влияние трансформатора на уровень синфазных и дифференциальных помех сети 230 Вольт. Попробуем посмотреть диапазон от 100 до 500 Гц. Снимаем показания двумя пробирками относительно нуля на обоих обмотках. Затем математикой осциллографа применяем High pass 100 Гц, чтобы убрать 50 Гц. Из теории мы знаем, что синфазный помехи наводятся на оба провода одновременно и симметричны относительно земли. Дифференциальные не симметричны относительно земли. Попробуем отделить дифы от синфазных. В Сети предлагают такие формулы: (Ch1+Ch2)/2 - common mode / синфазные (Ch1-Ch2)/2 - differential mode / дифференциальные Синфазные на первичке. (Ch1+Ch2)/2 Синфазные на вторичке. (Ch1+Ch2)/2 Но, на мой взгляд, в первой формуле и синфазные и дифференциальные, а вот во второй только дифференциальные. Хотелось бы конечно в первом случае измерять только синфазные. Такой вариант кажется более логичным, но пока не до конца уверен: ((Ch1+Ch2) - (Ch1-Ch2)) - уровень только синфазных помех на обоих проводах. (Ch1-Ch2) - уровень только дифференциальных помех на обоих проводах. Есть идеи? P.S. Сообщения ВАА не читаю, в виду его крайне низкого уровня культуры общения. -
-
-
Зачем мне замечать разницу в 90 и 132Вт? Для моей ШП акустики "Omega", достаточно несколько Ватт. Проблема подбора решена пришедшей посылкой, с необходимым для подбора количеством ламп... Ну а 90 и 132 Вт, малозаметно, это единицы дб, будет небольшое смещение стереобазы, не более того...
-
-
