Ремонт Л1-3

Raffi_is

By Raffi_is
in Repair, upgrade, tips

 Share

Recommended Posts

Raffi_is Newbie

Raffi_is

Posted
Posted

Здравствуйте, уважаемые участники форума, прошу вас помочь с моим прибором. Приобрёл Л1-3 вместе с пломбами, предыдущий владелец хранил его в сыром сарае(о, ужас). Изначально не работало ничего, не регулировались никакие значения, лез туда не один раз, провёл ремонт. На данный момент имею прибор, у которого регулируются все параметры, кроме крутизномера и микроамперметра.

Крутизномер калибруется около значения "40", дальше не идёт.

У микроамперметра ставится ноль, а в режиме измерения стрелка не ставится на 120, уходит тупо влево.

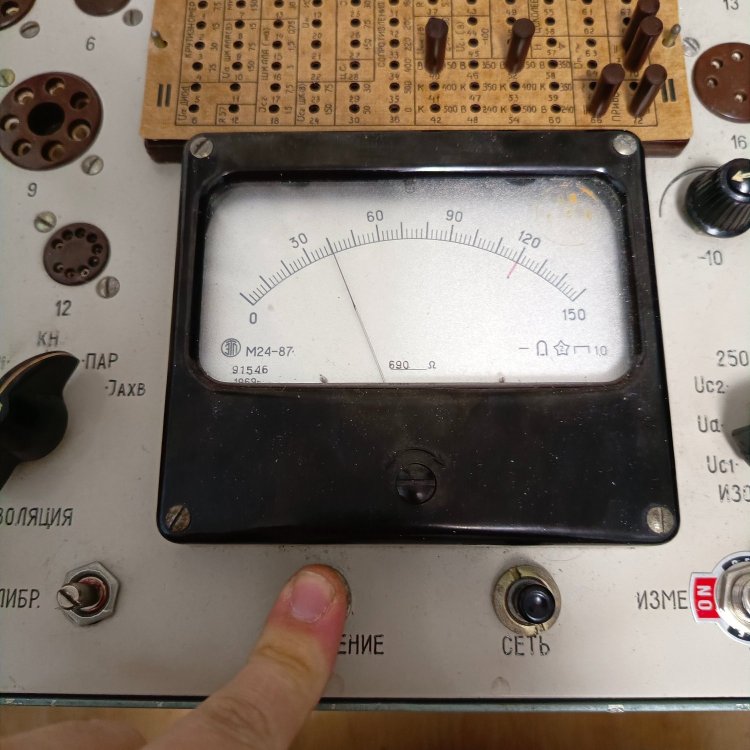

Приложил фото калибровки крутизномера.

Все обмоточные резисторы проверял, всё работает, что надо было, уже заменил :)


  • 8 months later...
Александр Борисович Newbie

Александр Борисович

Posted
Posted

Вот кстати, на старой версии сайта обсуждали ту же проблему.

Закоммутировать 20/і, 26/і, 40/ii, 52/ii

переключатель "Изоляция" поставить в "пар." переключатель "параметры" поставить в положение "S" тумблер "S" в "калибр."

Нажимаем кнопку "измерение" и вращаем регулятор "частота" до максимума показаний меряем напряжение на клемме 4/i оно приблизительно или точно должно быть 450мВ. подстраивается "амплитуда" всё проделали? не заработал крутизнометр? тогда по порядку:

меняем лампу Л15 (6н3п) меняем лампу Л14 (6ж3п) меняем лампу Л12 (6н3п)

проверяем резисторы и провода и пайки для R137, 138, 145-147, 154-166 всё! прибор заработал!
