Agats

КПД? Тут один умный человек сказал что трансформаторный усилитель в 5..7 раз имеет лучший кпд чем отл, так класс д тогда наше все , как и с искажениями ;). Мы же понимаем что лампы слушаем не ради минимизации искажений , а кпд усилителя лампового хуже чем у паровоза, но все равно нам нравится этот звук. А у отл еще круче звук, тихоньку так повторюсь ,хихи

Рига

Считал точней - 5,5 :), чуть выигрывают на 10 или 15 ватт по нагреву 19ые от 33ьих, поэтому лучше не мучиться с распайкой этих 19ых стручков, а взять одну 33ью

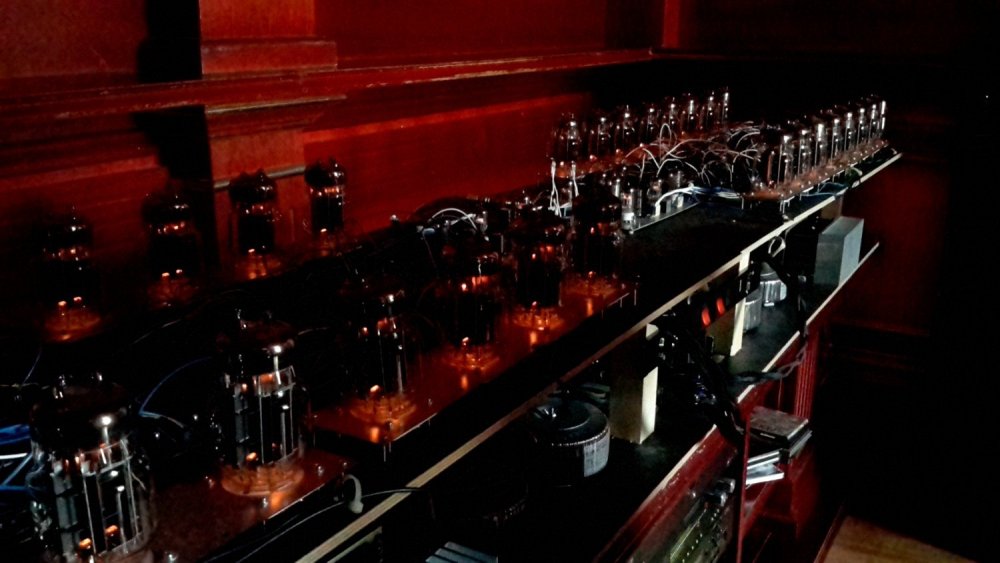

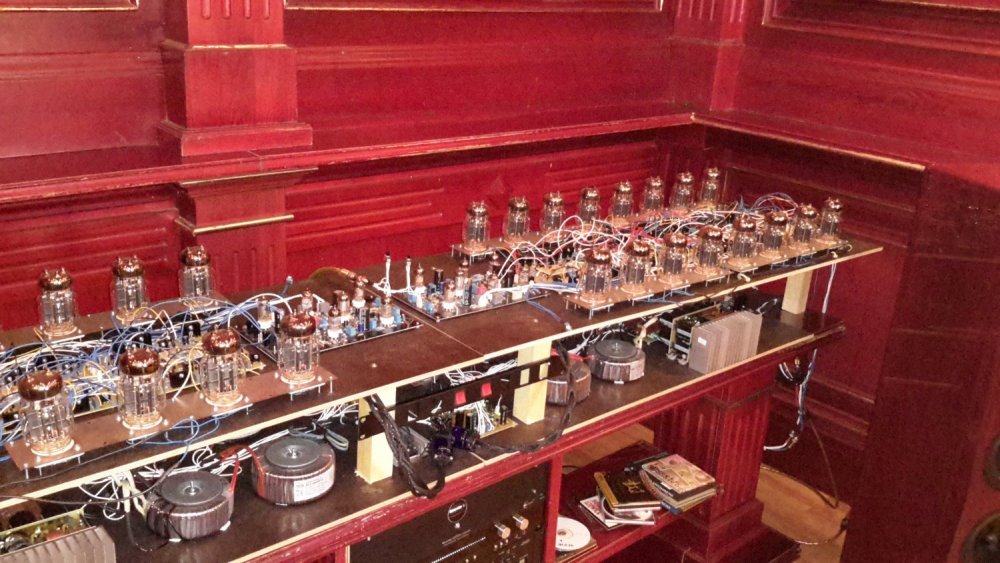

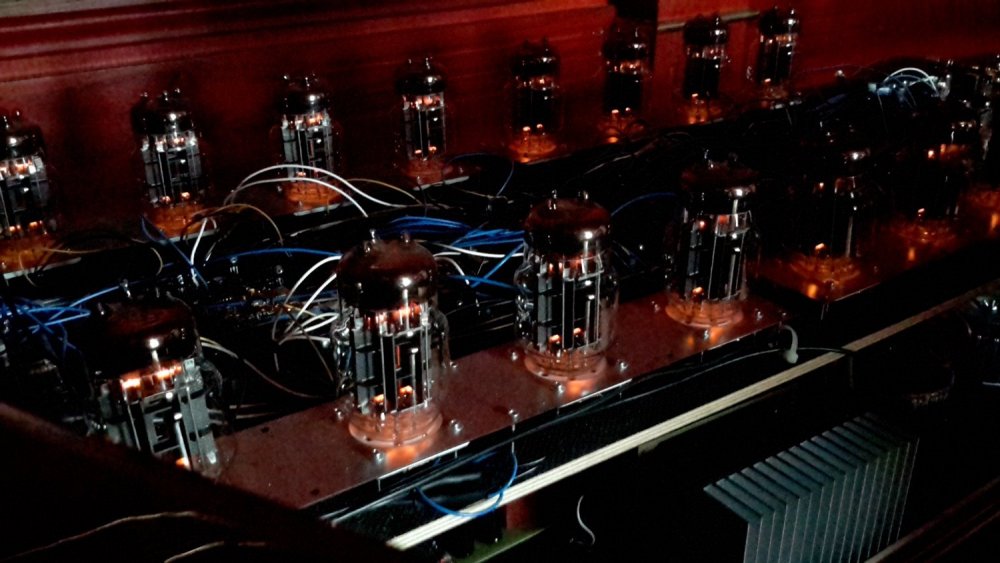

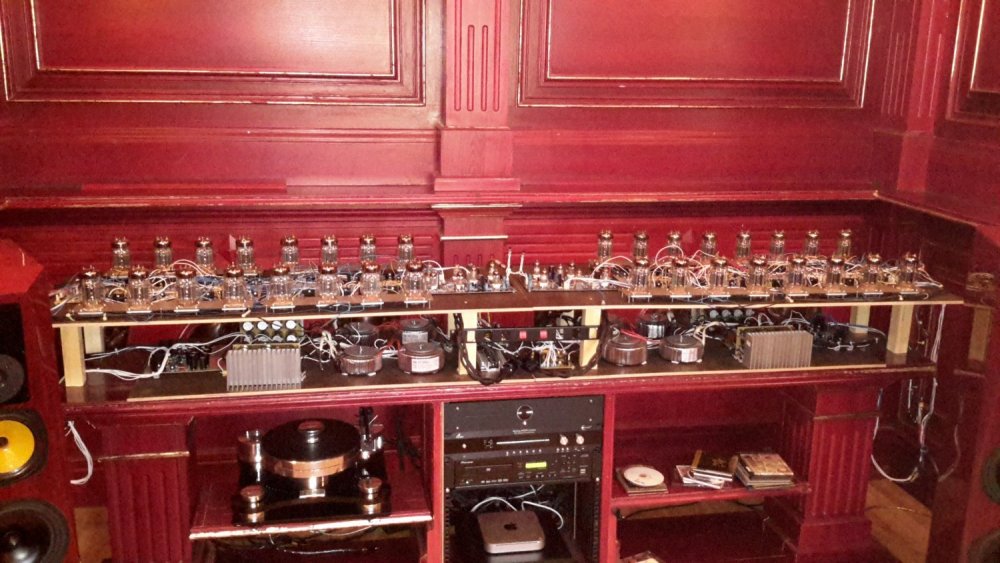

Это громадный дом чисто для аудио, для чего не знаю... в каждой комнате своя система, это одна из 10 или 12 комнат, уже и не вспомню сколько их.

Сейчас есть в сети грамотные расчеты для нормальной акустики, не для высокоомной. Может тема и будет по расчетам. Только нужна ли она эта тема, так как все все есть в сети. И повторюсь, высокоомные динамики мотали-плели не для согласования на первом месте, а для мощности выходной и экономи выпуска ширпотреба в усилителях приемников, чтоб не задирать ток. А Цыкин то откуда мог знать, то что он знал и брал это книги 30ых годов. Видимо были наработки тех времен и он выложил общую философию. Лампы мощные низковольтные появилсиь в большинстве своем в конце 40ых начал 50ых, поэтому Цыкин и мог написать что то только общее

Надо просто послушать разные отл и все вопросы решаться реально сразу и не в пользу трансформаторных усилителей, в больших городах это доступно, у меня в деревне маленькой с этим плохо, я один да еще один... но есть и такое - Скромненько так, бедненько, но со вкусом Не мое, такое чудо не надо. ;) , Слушал на акустике 86дб, так вот хозяин захотел. Вверху кухонный вентилятор, сзади кондишка, комнатка мах 14..15кв

еще в цирклотроне теме

ищу схему, гдр он

хорошо всё это не читают инженеры атмасфера :) ПС как и сказал, у Цыкина Войшвиллы нет ничего, поэтому будем считать что всё что за границами этого , это далеко от оптимума... ПС а всё таки она вертится :)

нет нет, не было как раз в общедоступных книгах про отл ничего, о чем я и говорю. Про расчеты по отл и ссылки на них можно наверно отрыть отдельную тему, это современные авторы по крупицам собрали

я пытался мотать подобное, но потом плюнул, когда Станислав совратил на тёмную сторону жутких дурных ОТЛ, и дал расчеты как расчитывать раб точку для такой то нагрузки. С этого и начал, у меня акустика 8 и 12ом ширики, что идеально для ОТЛ. В конце 40ых и начало 50ых когда отл инженеры собрали всё лучше ламповое за все время и разработали множество схем , случилось ужасное, транзистор медленно но верно воткнул нож в спину вообще всем ламповикам. Всё забылось, книги 20-30 годов еще не освещали тему отл, поэтому в общем доступе не было расчетов отл для нормальных нагрузок. А в 40-50 в книги не успели вписать еще темы расчеты об ОТЛ для масс. В 90ые был только войшвило цикин и подобные, которые и сами не знали и не умели расчитывать да делать ОТЛ. По чуть чуть, по крупинкам мир воссоздал ОТЛ . Кстате, ламповые генераторы на выходе так же не имеет транса, ахаха, там отл!!!!

Не очень понятно что вы имеете ввиду, у меня в цирклотроне с 3х6с4с в плече, в голову не приходила дурная мысль ставить ни 5 ни 10 и тд ламп. Не понимаю зачем. Мощность под 7 ватт на 97дб акустики даже не пробовал. Эта схема и эти лампы для меня лучшие пока в ОТЛ. Искажения? Полоса пропускания такая что ни один твз намотанный при такой то луне, охлажденный росой чистого родника, и собранный руками девственниц и в подметки не годится. Или вы оспорите что у трасформаторного усилителя-фильтра что то там близко даже как в ОТЛ? :))))) .Как то надо выложить в ютубку ролик мне , как синус с генератора да с самих низов что он умеет сам генератор и крутить вверх и вверх синус и на любоваться осцилографе , да все стесняюсь , чтоб трансорматорщики не упалиб в обморок какая полоса пропускания :) . И вам как, ехать или в шашечки играть, вы слушаете музыку или измеряете? Если что, то купите цифровой усилитель или хотя бы усилитель класса д, у обоих вообще безумно малые искажения и мощности вам хватит. Это идеальный же усилитель, зачем же желать другие какие то усилители! А то что мотали 800м, то не для согласования в первую очередь, а для мощности и для экономии, так как ширпотреб это делали полнейший , да чтоб продать миллионами. Про согласование вообще прикольно, все слышали звон но понятия не имеют о чем это и как это услышать, сделать воссоздать, но все уверены что 8-12ом акустика будет в ОТЛ неконтролируемо болтаться, ну что за ересь :) . Посмотрите в даташиет лучшие ОТЛ усилители какие там выходное, и ничего, а это одни из лучших усилков в мире, и все боьше и больше людей это понимают. А еще, мах какие искажения я ловил, так это на глаз синус чтоб ровненький был :) , так и подбирал точку, ни каких спектро, кни , компов не подключал и не умею и зачем? Я научился на слух очень хорошо. Мне таких измерений хватает по синусу и на глаз. Никого не уговариваю, не настаиваю, не совращаю, не учу.. я знаю для себя переделав со Станиславом не менее 50-60 макетов разных схем ОТЛ и кучу ламп прогнали, а может и более, рабочих макетов!!! Сам себе говорю, никого не совращаю, я знаю как никто другой , как звучат ОТЛ и никогда не вернусь на трансформаторные усилители. Не дай бог слушать трансформаторные усилители для себя у себя дома. Пусть у меня будет кривой звук, с искажениями, акустика пусть будет некотролируемо болтаться, пусть отл будет худшими жуткими. Согласен со всеми, ОТЛ гадость, фи!!!!

ОТЛ свыше, с небес выбирает себе достойных :)

Все же в смещение лучше оппв, смешивание тут не причем...и как бы вообще оппв везде лучше если возможно

А мост зачем в смещении, просто диод один. Я 12 стручков 19ой лампы запитывал от сети и туда же в цепь вогнал две лампы 6н17б, подперев их резистором дабы выровнять ток общий, кондер от стиралки на 16мкф. Напряжения на лампах в пределе десятков вольт только разбежались. Опять таки смотрим габариты кондера чтоб не превысил трансформатор подобный ;)

Мах 3 в плечо, больше не надо, а если 6528 или 6336 лампочка то и одной на канал, там два триода, а былиб деньги на ад1 сделал бы по 2-3 в плечо, а так более скромный вариант по 3х 6с4с уже есть в макете и играет великолепно. Не вижу смысла плодить десятками лампы. Для дома ват полтора на выходе, если только для оригинального дизайна

Вы хотите повторить расчеты лаборатории и группы обученых лучших во все века инженеров тфк кланга сименса?Все делается куда проще, просто с запасом хорошим и тяжелым :) , а далее меняем ток и смотрим ачх. Еще подсказку в приготовлении - не жарим больше 50С. ПС Это не вам совет конечно лично. Вспомнил себя

я выкинул все оригинальное что называлось магнитом и делал магнит с ФЦ два раза больше чем был, вес наверно под пуд целый вышел один только магнит с катушкой, подвес паук снизу, не центральный из авиамодельной фанеры. Катушка более 20т витков, 0.22 или 0.18мм диаметр провода, не помню уже. Диффузор Сергеева. И полностью 1а22 с нуля делал. Вышел раза в полтора крупней оригинала, все что осталось от 1а22 это алюминиевая мембрана. Питание высоковольтное - от сети. Переделал еще один из лучших латвийских вч 1гд-2 , и все лень докончить 1гд-3. Питание среднее. ПС а катушку звуковую сколько рядов намотали или оригинал? не помню почему, заказал в диффузоре, не дорого, но как то намотали так что не влазила она в зазор, смотал 2 ряда, очень как то настроение испортилось. ..а, нашел - 4 вы мотали.

Доброго дня , не, не переманите больше на трансформаторные усилители ;). Не знаю как там и почему вам звук не понравился на обычных динамиках, но сколько я переслушал разных схем и вариаций ОТЛ , да еще 90% подходящих ламп перепробовал во всех схемах ОТЛ, и есть некрасиво "звучащие" , то для меня реально ТВЗ умерли навсегда. Может что шп у меня и редко вч добавляю. На трехполоске долго не слушал, есть только симфония на 5гд-3, но звук слегка колхозный и отставил эту акустику. И все динамики не ниже 95дб, о мощности я не беспокоюсь. И сколько я до сих пор слушаю трансформаторные усилители разных мастей где могу, даже на подсознании не возникло желание ставить выходник. 6п45с я особо не слушал, хоть и переделал много ОТЛ на них, вечно парился с возбудом. Не могу сказать как эта лампа в звуке. Но в ОТЛ критически все влияет на звук, если в трансформаторных усилителях километры проводов лака изоляций прокладок магнитопровод сгладят сфильтруют удалят размажут часть сигнала, и мы понимаем что не только сигнал на осцилографе важен четкий. В отл четко звук идет от ламп сразу на динамик без фильтра, и все что было в системе выплывает наружу, как фиговая запись, корректор , дак, пайка и тд и тп. Поэтому ОТЛ покажет все косяки или всю прелесть. ОТЛ очень прозрачный усилитель, с минимум вносимого окраса от самих ламп.

Это все реклама менеджеров в буклетах транзисторных усилителей. Никто никогда живьем и не "видел" что такое неконтролируемая акустика и когда она начинает неконтролироваться и как создать такие условия для ее неконтроля и какая это цифра должна быть Rвых когда плохо..1 ом...10 или 100? Да трехполоску расчитывают на 0ом, но кто слышал ее на 10..20? А я вот слушал и на 90 и на 180ом. Это блеф все неконтролируемой акустики. И еще, уже есть пару статей в инете как вредит низкое выходное не только механически разрушая голову противо эдс, а уродуя и звук.

Тебе надо послушать все это без оос, с мин оос и тд. Чтоб не получилось так, что в погоне за мин искажениями и накручивания ос выплеснишь и ребенка убьешь воздух глубину объем. Т.е для этого ты вводишь лишние ненужные лампы, чтоб поднять чувствительность, которую ты тут же убиваешь с ос. Я бы попробовал бы все нафиг убрать и послушать. Уверен будешь в восторорге и так

Вот делал по 3 лампы в плече, и дюймовочка лампочка одна на входе и она же фи. И обратная есть связь если надо выкл вкл ее. Как то много ламп впереди у тебя. И главное вообще без трансов, вообще ну просто от слова вообще ни однго моточного. Звук обалденный, кто слышал такое поймет. И кстати, запусти своей усилитель без анодного. А накал через кондер. Нафиг в таких схемах накальник https://newaudioportal.com/topic/317-двухтактник-рр-инженеров-синклера-и-петерсона-отл/#findComment-10364

Браво, красиво, аккуратно, компактно и главное бестранформаторно, а истинно лампово

Надо не каскад вводить, а чувствительную акустику иметь ;) :). ПС а мы делали под твоим руководством циркл на одной 6н5с? У меня записи в деревне. Схема не сложней, только один анодник появляется...или плюс одна обмотка на торе всего то. Но зато никаких конденсатор на выходе. Истинно истинный ламповый усилитель. Мощность точно на 20..а то и 30% выше да без оос на входной каскад. ПС 1ватт для квартиры обычной выши крыши, и то слушаешь треть мощности в обычном штатном жизненном режиме. У меня все динамики 95-97дб

Увы, сколько разных цирклотронов не переделал вместе с Маэстро Stan Marsh'ом, да все измерял под 8ом, как то не ставил другие нагрузки, а жаль. Но ламп перепробовал кучу разных, и с автосмещением выходной каскад и фикс, и с питанием входного каскада от выходного питания и тд и тп. Вся что могу это дать данные на 8ом нагрузки для разных ламп под циркл. Но одно скажу, для меня нет лучшей по звуку лампы в ОТЛ чем 6с4с, и все сравнения музыки идут именно под нее у меня. Скажем так, траснформаторный усилитель с 6с4с я не слышал, не довелось.
