Константин

Кстати, не только Стародубцев. Сакума-сан тоже не гнушался.

Задумка неплохая, много лет назад макетировал se на этой лампе, но... так и не довел до ума. При всей любви к 6н8с, я бы не использовал ее, как драйвер. Вентиль, который ворочает .25А электронного облака не может быть изи ту дрвйв, по определению. Констанин(ВКН) не зря вспомнил Миллера. 6н6п мне видится более уместной. Если поднять пит до 420В(использовать электролиты на 450), то можно найти режим драйвера с минимумом искажений(с гальванической связью между 1м и 2м каскадом, конечно) Еще бы я очень тщательно подобрал нагрузку для 6с33с по минимуму нечетных гармониик, даже в ущерб пресловутой альфе.

1+мм уложить в правильный ряд можно только с ОЧЕНЬ сильным натяжением. Если есть другой способ, поделитесь, актуально.

Разобрался в своих трех соснах) Неправильно были установлены катушки на сердечник. Правильная установка, когда края катушек "смотрят" в одну сторону. На рисунке стрелки указывают на правый край катушки. Для справки, кто будет делать на таком пермаллое, 1400 витков дают 23Гн, при толщине набора в 2см. Первичка при последовательном соединении секций 90Гн. Половина вторички, соответственно тоже.

Намотал входные тр-ры для двухтакта, начал было коммутировать обмотки, да засомневался. Вторичку планирую последовательно-перекрестно, как на рисунке, но в этом случае между точками G1 и G2 индуктивность будет 0Гн. Так правильно? Делал подобный тр-р несколько лет назад, но тогда не удосужился померять вторичку.

Скажите, а есть тр- ры с таким или подобным железом?

Если речь идет о Металлике, Мэноуор и других в этом жанре, то здесь важна когерентность, широкополосный удар(punch) от единиц до десятки кГц. Сделать это в байампе непросто, как минимум запитать анодное всех усилителей из одной точки, и это только начало) Я бы сделал "зеркальный" двухтакт на ГУ50(в пентоде АВ)/6Н7С с хорошим запасом по питанию, ОС а-ля покемон. Басовую секцию я бы делал на сдвоенных ГГ по 16ом в параллель(уже предлагали в теме) морда к морде, магнит наружу. Последовательный кроссовер. Байамп хорош для про, но Вам же не опен эйр озвучивать)

to Normann Сергей, а почему выбрали tda1541? А не pcm63, к примеру? Просто сейчас в раздумии, есть "заготовки" и на том и на другом...

Очень интересная заливка трансформаторов! Если не секрет, поделитесь технологией.

У меня в лофтине 2а3/еф37а-триод зафонило, когда еф37 подключил в ультрапас. Перевел обратно в авто, фон ушел.

У меня тоже "рабочие" шасси, одно под SE, другое под РР. Удобно, собрал- слушаешь какое то время, понравилось-спаял начисто. С фанерками-макетами неудобно и громоздко.

Юрий, все правильно, у Вас П-фильтр с электролитом в 390мф. Если делать Г-фильтр с меньшей емкостью, бумага или пленка, то возможен фон, я к тому, что это решение более требовательно к фильтрации анодного, чем авто или фикс.

Давайте возьмем за основу голую физику (за неимением другого), и представим выходной каскад, как некий замкнутый DC контур, которым он по сути и является. Что в него входит? Самое важное- вентиль с перемнным сопротивлением(собственно лампа), все остальные резистивности, а это, певичка вых.ТР, дроссель, кенотрон, анодная обмотка силового ТР и (упаси Бог)) катодный резистор являются паразитными. Как ни крути. И вопрос здесь об одном злементе, вторичке силовика(кстати померяйте ,а если повышает, то это еще и приведенка)). Если все остальное низкоомное, а ТП рядом с домом, то в этом решении есть смысл. Но при условии гальваноразвязки по входу.

На чувствительной акустике этот ультрапас может подфанивать и просить в анодное электролит и дроссель поболее.

Димыч,усил на 3м фото, просто супер! Как будто из фильмов Дэвида Кроненберга. Завораживает!

Мой скромный опыт говорит, что соосность между твиттерам и СЧ заметней, чем синфазность. По крайней мере, это в большей степени приближает нас к "идеальному ШП". Реальный ШП тоже не безгрешен в ФЧХ. Да и слушаем мы не в безэховой камере. Наушники в плане фазы дадут фору любой акустике и что? Вы сейчас в наушниках музыку слушаете?

У самого мысли были намотать дифф на пермаллое, вроде без зазора можно, но как мотать пока не понял.

Точно! Просьба к модераторам, дорисуйте, пожалуйста, или дайте возможность подредактировать. Что касается питания анода от розететки, то да, вещь опасная, новичкам я бы не рекомендовал. Мой знакомый собирает свой первый SE на 6с4с с питанием анода от сети, я отговаривал! Пока звонит, время от времени)

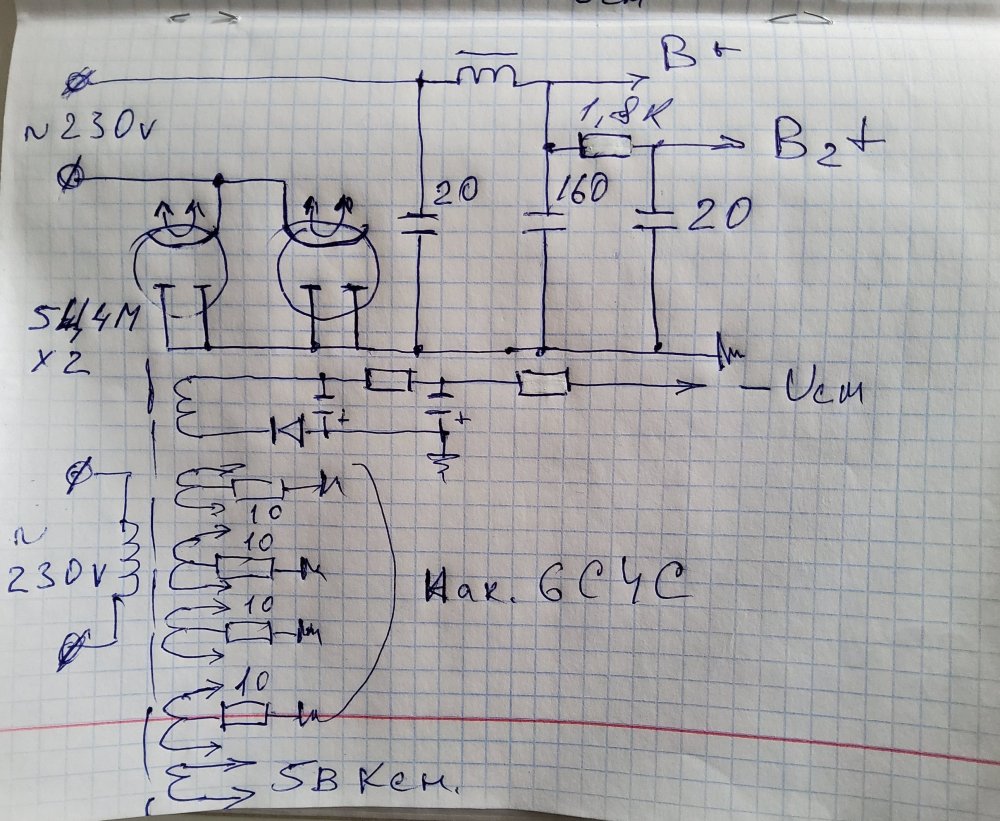

Выкладываю, как обещал. ТЕХНИКА БЕЗОПАСНОСТИ! Запуск- отладка только через изолирующий тр-р. Шасси и корпус из диэлекрического материала. Выходные клеммы не заземлять. Обмотки тр-ров должны быть надежно изолированы, особенно входного, я использовал ФУМ-ленту. Рисовал по памяти, но вроде все правильно. Лампы 6н8с, 6с4с, кенотроны 5ц4м.

Напутал с секциями. Наоборот! Схема секций 2- пер. -1-пер.-2. При сборке катушки повернуты на 180град. друг относительно друга. Старое сообщение не редактируется уже.

Входной. Вроде так) три года назад дело было, а все записи происходят на клочках бумаги) Восстановил по памяти.

Сорри, тезка! Входного! Да там все просто. На каждой катушке первичка- переворот- вторичка- переворот-первичка. Провод 0,1 катушки зеркально, первички впараллель, вторички последовательно, левая нижняя с правой верхней, правая нижняя с левой верхней. Потом нарисую. Тип намотки внавал, но не совсем "по-хамски)" а как если бы рядно вправо, но в 3-4 витка возврат влево. Железка была такая, но без галетных щечек.

Нарисую в течение пары дней. Я без схемы собирал)

Этим выходникам уже лет 25. Дизайнили и готовили их Саша Белканов(RIP) и Пугачевский. Первичка 80ом/11Гн А-А. Секционирование каждой карушки простое, первичка-вторичка-первичка. Железо похоже Г-Г, мне такое не попадалось. Вторичку помнится заказывал на 6 ом, типа и вашим и нашим) Монтаж как у меня делать НЕ надо. Все токоведущие клеммы должны быть надежно изолированы!

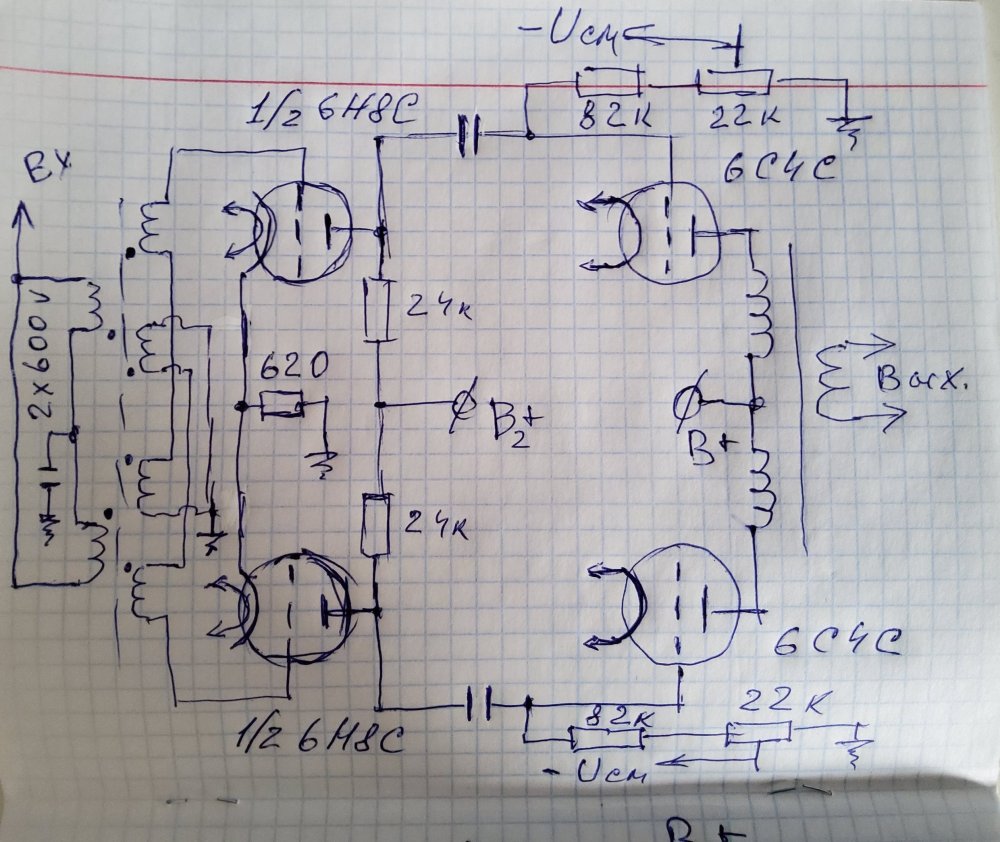

Теория и практика в одном флаконе. Простейший двухтакт на 6С4С. Входной транс на двухкатушечном пермаллое 1:2+2. Готовится за пару вечеров. Далее дифкаскад на 6н8с, 6с4с с фиксированным смещением, выходные А-А 5к, техзазор в сердечнике. Накалы переменкой, анод "от розетки". Фона ноль даже на рупорах. Если бы не пошел по кривой пентодной дорожке, пожалуй оставил, как основной.
