R11 4.7k , ошибка в схеме 40 лет назад паял, но помню.:) Сухов тут новую сочинил по мотивам этой, имеется в хозяйстве.

Когда пришлось выпиливать сверхлегкий шелл из дерева. не нашел лучшего, как вставить кусочек зубочистки из бамбука в отверстие сбоку, невесомо получилось, металлическая штука весила полграмма.

Порядочно есть головок ММ и МС, слушаю и сравниваю между собой, но отчего-то не вижу сильной разницы по звучанию в одинаковом ценовом сегменте, о которой все пишут, MM АТ-750SH ничуть не хуже играет чем MC AT-33ptg/II при правильных геометрических настройках. Для себя решил, что вполне достаточно первой головы + сменная вставка со сферической заточкой, играть старинные пластинки чтобы не зудело, у них канавка шире. зы. Платы ММ и МС изготовили, теперь месяц поедут. Желаю попробовать конденсаторы серии MU Rubycon с акриловым диэлектриком в габаритах 0805, керамика NP0 играет в корректоре прекрасно, только шибко большая.

Для МС корректора тоже заказал производство печатных плат, понравилось звучание AD797 на входе и большой запас по усилению с минимумом шумов и хорошей устойчивостью, проверял с головкой МС-20 у которой 0,07 мВ чувствительность. Schematic_Vinil_MC_2025-06-13.pdf

Моя банка от чаю красивше!

OPA1656 тоже неплохие, привык в скоростных дивайсах к низкоомным резистроам, 10к уже запредельное сопротивление в ООС. Большой керамики не нужно, твердые электролиты вполне справляются и остаются конденсаторами до 100кГц и выше, в отличии от жидких.

Один каскад не лишний, а для удобства, рапределення коррекция, подбираем резисторы под имеющиеся приличные конденсаторы и настройка АЧХ по пластинке значительно упрощается, в случае сосредоточенной корекции все завсит от всего и нужно искать хитрые номиналы емкостей. Сепик прилично работает при равности потребления по каналам и частота высокая, легко фильтруется, платы маленькие и в земле все, в эфир особо не шумят, а стабилизатор за ним гасит все, на выходе ровно и без помех. Схема легко перестраивается на работу с МС головами, предусмотрены джамперы переключения усиления входного усилителя и подключения нагрузки 100 Ом на вход. Слегка проигрывает по звучанию подобной схеме, где на входе стоит AD797 с усилением 200. Вообще наверное будет правильным ставить нагрузочные сопротивления около головы, в шелл, потому, как у всех голов, для получения ровной АЧХ нужны разные сопротивления, да еще и разброс по каналам бывает.

Победитель среди ММ корректоров, в головке отпилен зеленый вывод от корпуса, балансная схема, первый конденсатор коррекции 47н сделан отключаемым и при этом подключаются резисторы нагрузки головы по 3,3к, чтобы ТАУ75 на индуктивности головы делать, так звук нравится больше с головой AT 750 SH. Запитано от 4х банок аккумуляторов через DC-DC с сепиком, на выходе 2х18в, далее пара индуктивностей и стабилизатор на TPS7A3901. Готовлю печать, буду заказывать платы. AD8429 в ЧиД недавно брал по 170р, уже 300, неплохо так за месяц с 3% инфляцией :) Schematic_Vinil_2025-06-10 (1).pdf

А. Торрес.

4497 послепожарных пока не делают, а так да, хороший чип. Вот внутренности моего аппарата.

Есть ATDAC-12E на ESS9038PRO по 4 канала параллельно, тоже неплох по звуку и наворотов даже поболее, нет только регулировки громкости на AUX входе как у 15. В лоб их еще не сравнивал.

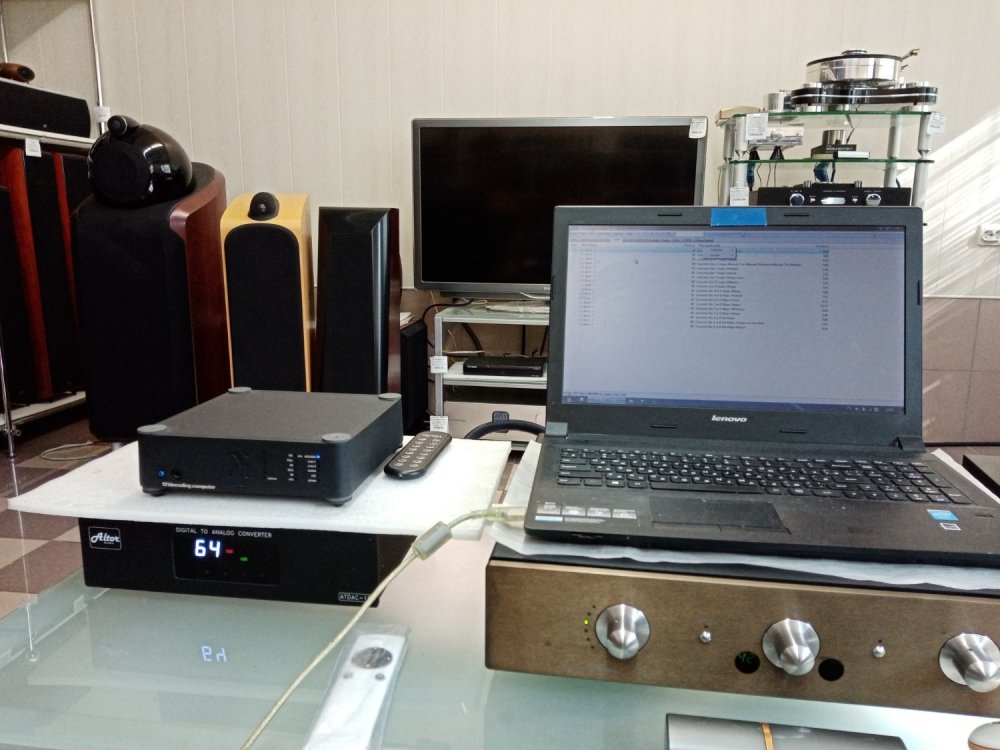

Мы тут прикидывали, при 42 битах вес младшего будет как раз как заряд 1 электрона, а тут 64 . У меня простенький ATDAC-15 на сабже + 4191 для асинхрона, Торрес прислал. Впечатления самые положительные.

Ёлочкой, давно уже подарили, фирму запамятовал, но отлично сверлит, на спор просверлил 20мм в донышке пивной банки абсолютно ровно. Китайскими так не получается.

Тут вот нужно контруктив смотреть, была у меня в починке Электроника 017, вроде все прилично. прямой привод, всякие навороты, но вот фонит голова, хоть что делай, пришлось БП вынести за пару метров. И сейчас Вега 350 SONY которая, тоже самое, трансформатор стоит внутри и никакого намека на фон от него, что с ММ, что с МС головами, потому, как в экране...

У меня шелл тоже деревнный, вышел из положения: проклеил тонкой медью внутри и сделал контакт тонарма с головкой которого не было, китайцы научилиь делать сусальную медь, да еще и липкую, хорошо паяется, очень тонкая и липнет ко всему.

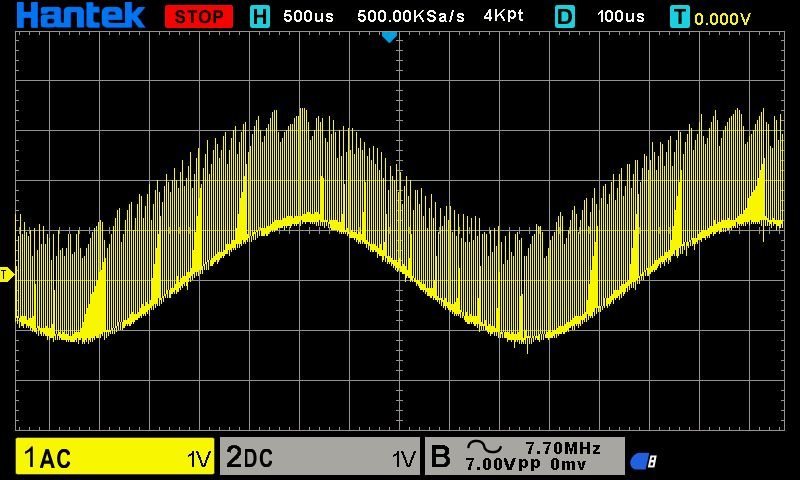

Они там вбок науку двигают. Единственно что кардинально гасит фон это питание корректора от аккумуляторов. Пробовал гальванически развязанный DC-DC c питанием от сети и емкости 15пФ между входом и выходом, все равно лезет фон, хоть и тихо, если тоже самое запитать от аккумуляторов, то фона нет как класса. Что конечно несколько странно, к усилителю провода без гальваноразвязки, а тот от сети питается.

В качестве шунта хороша лампа накаливания.

У меня приварен был на зеленый штырек, отпилил, при необходимости можно капелькой припоя соединить. По феншую корпус головы и общий провод оплетки экрана должны соединяться у катода первой лампы, воизбежание земляных петель. Голова АТ-750SH.

Для ММ балансный вход - полное отсутствие фона при подключенной голове, для МС не так актуально

У меня оторван, симметричный вход.

Можно запаять, если есть желание неодолимой силы.

Тут нужен был шелл сверхлегкий, 4,5г , пришлось стругать самому из ореха, сначала не учел, что дерево изолятор, потом доделал, проклеил медной фольгой внутри, чтобы был контакт с головкой. Новое изобретение китайцев - липкая сусальная медь, тоньше наверное просто не получилось, но удобно, можно придать любую форму, легкая и паяется.

Правую часть заменить 2 батарейками.

А чего ее крутить то, громкость, в филармонии или в церкви слушаем как есть
