Хотите прямо с обмотки и на экран выводить? :)
-
Желтый луч и подключен напрямую к МС через линейный балансный усилитель на AD8421. Полагаю, можно сделать иммитатор царапок на основе пьезокерамики, нужно будет попробовать. зы. Измеритель резонанса тонарма с головой на основе катушки от клапана получился прекрасно и измерения при помощи катушки полностью совпали с измерениями резонанса системы при помощи измерительной пластинки.
- 1266 replies
-
- 1
-
-
- схемы
- фонокорректор
- (and 2 more)
-
Их проблемно поймать, соберу как нить еще измерительную систему, шнурок балансный нужно слегка переделать и тогда попробую поймать и растянуть, тут нужен был именно уровень царапки относительно полезного сигнала, поэтому такие сложности, просто одиночный импульс можно организовать и щелчком по иголке. Делал это уже, но результатов не нашел.
- 1266 replies
-
- 1
-
-
- схемы
- фонокорректор
- (and 2 more)
-
Желтый канал выход МС головки 0,5мВ с усилителем х1000, зеленый выход корректора. Картинка была снята для визуализации бесполезности погони за высокой перегрузочной способностью корректоров. Да, синус 1кГц 10 см/сек.
- 1266 replies
-
- 1
-
-
- схемы
- фонокорректор
- (and 2 more)
-
Царапки должны проходить весь тракт и нигде не зацепляться, дабы не звенеть, на самом конце тракта выходить в ленточную пищалку оставаясь практически незаметным для уха потрескиванием из-за малой длительности и отсутствия шумовх хвостов.
- 1266 replies
-
- 1
-
-
- схемы
- фонокорректор
- (and 2 more)
-
Про невысокую линейность в 0,005% расскажите тем, которые на германии ваяют :) Есть необходимые и достаточные условия, тут как раз вполне достаточно для корректора.
- 1266 replies
-
- 1
-
-
- схемы
- фонокорректор
- (and 2 more)
-
Ну в корректоре явно не услышишь 5 тысячных процента или 1 тысячную, зато скорость нарастания 2 в/мкс будет прекрасно слышна ядовитым шкворчанием царапок пластинок. Скачал схем с описанием Сокола, обещает -85дБ в МС корректоре на копеешных транзисторах, можно будет попробовать, таки конструция выходного дня.
-
Вместо таких костылей можно поставить ОС на выходной операционник из 560Ом +15к и эти 560Ом заземлить через неполярный конденсатор 22мкФ, сразу 2х зайцев и постоянки на выходе не будет и инфраниз уберет, хоть тоже костыль, но более ровный. И вообще к чему эта экономия операционников, можно вполне сделать распределенную коррекцию и подбирать лишь резисторы к имеющимся конденсаторам добавив 1 ОУ.
-
В личном общении. Он сам собрал себе корректор на приличных операционниках и вроде пассивной коррекции.
-
Советует обычные схемы, с применением современных операционников.
-
Торопкин советовал их впараллель и на 5к трансформатор, заказал, трансформатор есть. Послухаем.
-
Есть примерно такой, пришлось слегка допилить, разделить земли анодного и накала, чтобы приподнять накал к + воизбежание фона.
-
Попробовал твердотельные электролиты, у тех все в порядке, емкость складывается на любой частоте. Зато нашелся способ простой разбраковки электролитов для работы на высоких частотах, у одного из подопытных емкость падает со 164 до 120 мкФ при подключении 2,2 мкФ.
-
Набрал конденсаторов, зарядил измеритель, сразу загадка - при шунтировании электролита 220х450В Ниппон Чеми Кон LXH конденсатором WIMA MKP4 2.2мкФ х 250В на частоте 10кГц общая емкость снижается со 174 мкФ до 171. Другие пары похожих конденсаторов показывают аналогичное поведение: измеряю, получаю 177мкФ, присоединяю К78-2 2,2мкФ параллельно, общая емкость становится 174 мкФ, остальные параметры меняются еле заметно. Это как? На 100Гц все складывается, как и по теории.
-

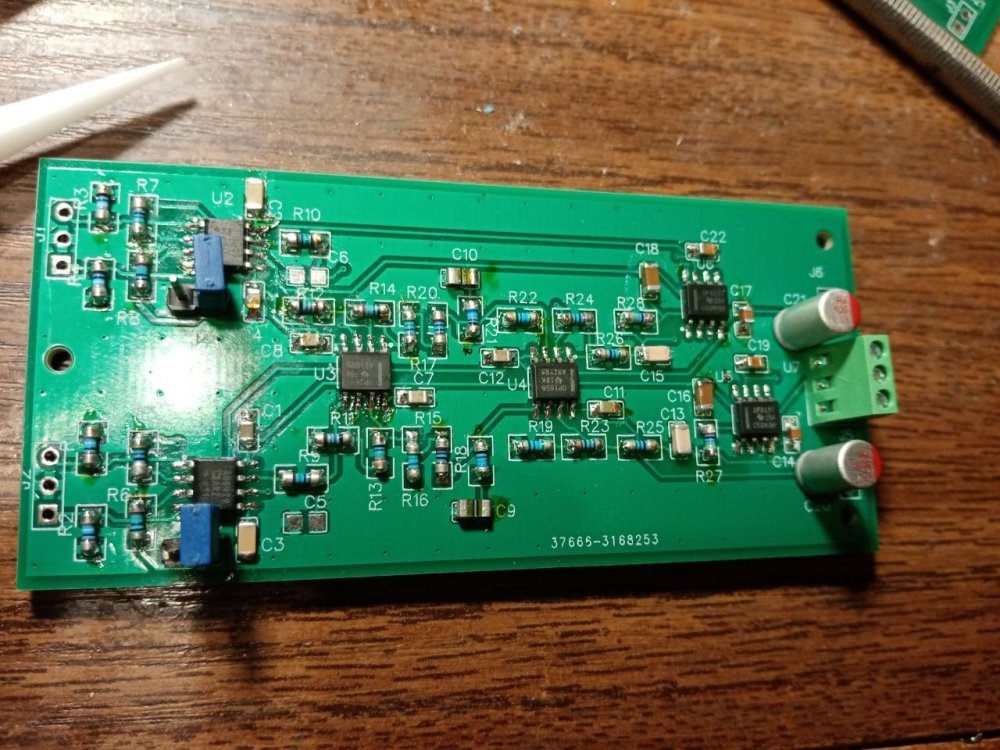

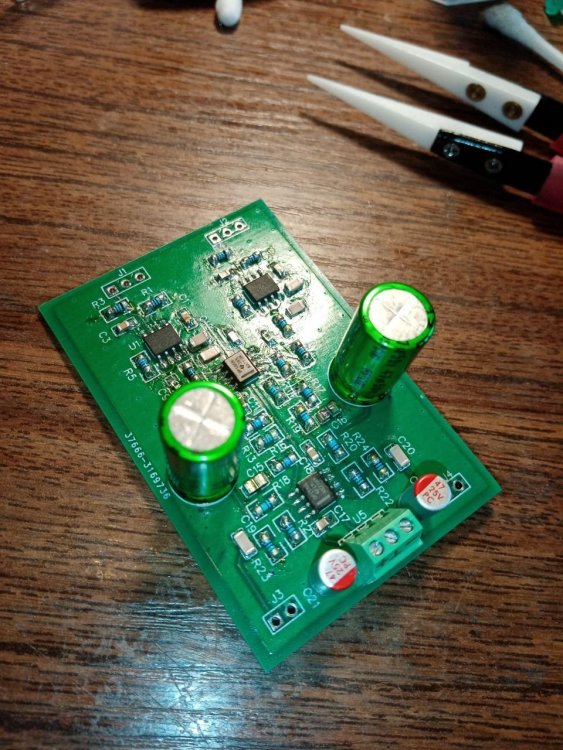

Делаю балансный МС корректор без трансформатора.
-
По мне так гораздо полезнее подобрать цобель во вторичку, чтобы при подключенной голове и входе корректора был красивый меандр на выходе при подаче его на вход с уровнем до 1 мВ. У меня получилось красиво при цепочке из 680пФ и 12Ом. Про экран отмотайте сей тред назад и почитайте, большиство сходятся во мнении, что бесполезно мотать экран, так, как имеется гальваническая связь между первичкой и вторичкой.
-
На 797 просто голая плата без экрана и корпуса, печать залита сплошным полигоном земли, питается от аккумуляторов через DC-DC с емкостью 12пФ между входом и выходом. Фона нет абсолютно. МС трансформаторы в тройном пермаллоевом экране, в коробке из 1мм жести и фона тоже нет.
- 637 replies
-
- 1
-
-
- riaa
- фонокорректор
- (and 6 more)
-
Только они не любят долго находиться под напряжением, у них импульсный режим работы.
-
Да, купил специальные, а в тех магнитилась батарейка :)
-
А не проще просто поставить электролиты высокого качества, предварительно их померив? Зы. Эксперимент задерживается, в тумбочке не нашлось электролитов на 220 мкФ, есть на 680, 150, 470 и пр. Соратник обещал помочь.
-
У меня МС к весам магнитилась :)
-
Тут вот слушал свежекупленные пластинки на МС голове и вроде как показалось, а потом прислушался и не показалось, в колонках вроде как ветер дует и завывает. Закрыл форточку, а все равно. Посмотрел в интернетах, оказывается магнитная буря! Вот, мы упускаем главное - установку МС головы относительно магнитного поля Земли!
-
На каких частотах мерим?
-
Какой использовать в качестве шунтирующего на 2,2мкФ Имеется Vima MKP4, R78-2, МБГП-2 KZK белые, китайский Аудиофилер, CBB22
-
Ну допустим в БП, параметры я измерил, расскажите, чем его шунтировать?
