  1. matss
    Их и применяли в основном для измерительных приборов.
  2. matss
    Интересно, кто либо применял во входных каскадах усилителей полевые транзисторы MMBFJ310 ?
  3. matss
    В сборках конечно по параметрам намного получше. Наши отечественные можно попробовать типа КПС104 - цены на них дикие, и остальных у которых выводы покрыты позолотой.
  4. matss
    В транзисторах КП303 разброс по Нач. току стока и Напряжению отсечки не маленький порой, подбирал своим приборчиком и мало что выбрал, пришлось ставить в усилитель-корректор 2SK170bl, у них разброс меньше. Всё заработало и фона не стало, на входе усилителя-корректора заменил резистор R2 на 47 кОм. Пока в макетном варианте послушал, всё отлично.
  5. matss
    На печатной плате усилителя-фонокорректора выпаял R2 (220 кОм) и подключил измеритель ёмкости параллельно С2 (10 пФ), прибор показал 140 пФ - т.е. с ёмкостью монтажа. Ёмкость межблочного кабеля 100 пФ получается уже 240 пФ, на считал ещё ёмкость проводов в тонарме !?
  6. matss

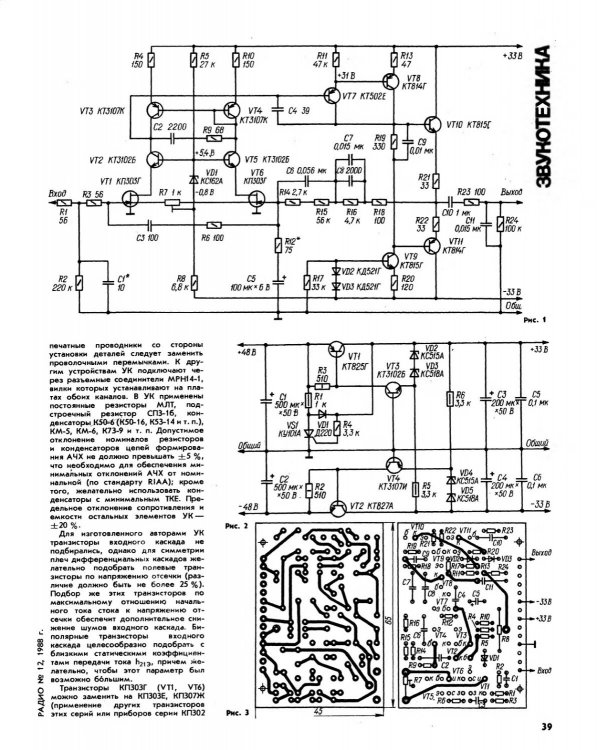

    Рисунок входной цепи усилителя-корректора. При измерении ёмкости кабеля на входе нужно выпаивать резистор R2 и как быть с R1 - перемычку вместо него ?
  7. matss
    Проблема с фоном и сигнал слабый, подозрение на то, что входное сопротивление и ёмкость на входе усилителя-корректора нужно пробовать изменить на 47 кОм и ёмкость входного конденсатора на 180...200 пФ.
  8. matss
    Межблочный кабель припаян одним концом к входу платы усилителя-корректора, а с другой стороны RCA тюльпаны, на них и измерил ёмкость, между центральным выводом и корпусом тюльпана.
  9. matss
    В характеристиках картриджа АТ3600 указано ёмкость нагрузки 200 пФ, получается что на входе усилителя-корректора конденсатор нужен такой, чтоб ёмкость с кабелем была не меньше 200 пФ ?
  10. matss
    На проигрывателе грампластинок стоит картридж АТ3600L, написано Вых напряжение 1,7~3,6мВ. Разделение каналов более 18 дБ. Баланс каналов в пределах 2,5 дБ при 1 КГц. Прижимная сила 3,5 +/-0,5г.
  11. matss
    Как правильно измерить погонную ёмкость кабеля от входа усилителя-корректора до разъёмов RCA ? На входе усилителя-корректора стоит конденсатор 10 пФ/МП0 и резистор 220 кОм. Кабель советский межблочный стерео от старого магнитофона, экранирующая оплётки и внутри две жилы, длина 1 метр. Подключил к RCA измеритель ёмкости VC6013, показал по 6,5 пФ, правильно я измерил или нет ?
  12. matss
    Неплохой инструмент для тех, кто занимается ремонтами смартфонов и всякой электроники на ЧИПах.
  13. matss

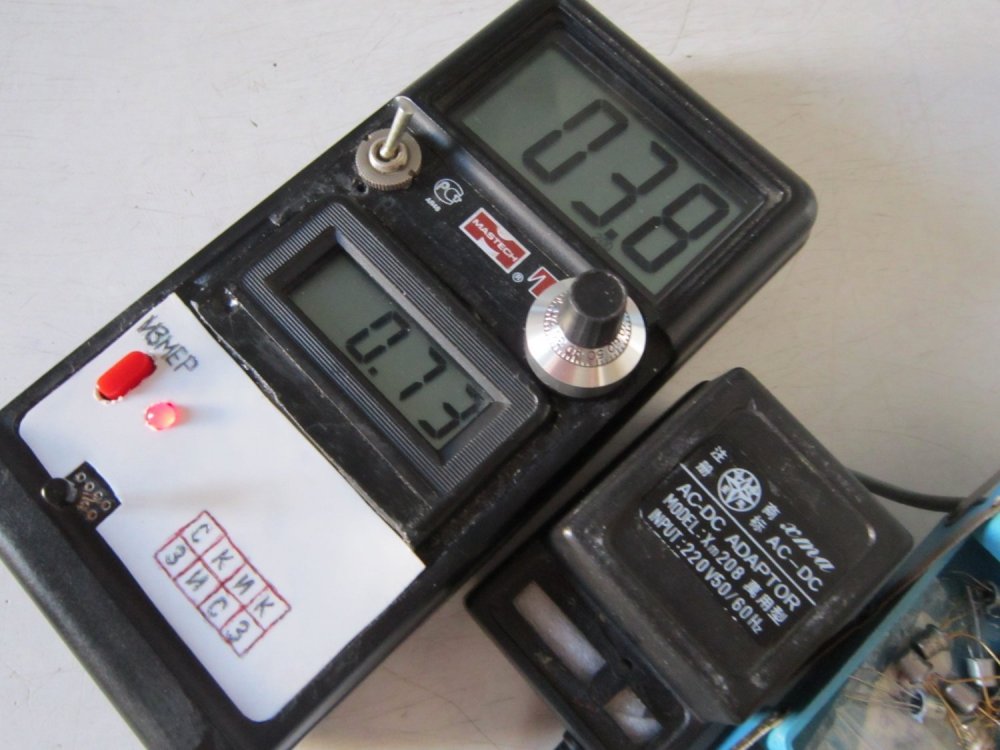

    Для измерения маломощных полевых транзисторов, верхний дисплей показывает Нач.ток стока, нижний дисплей Напряжение отсечки.
  14. matss

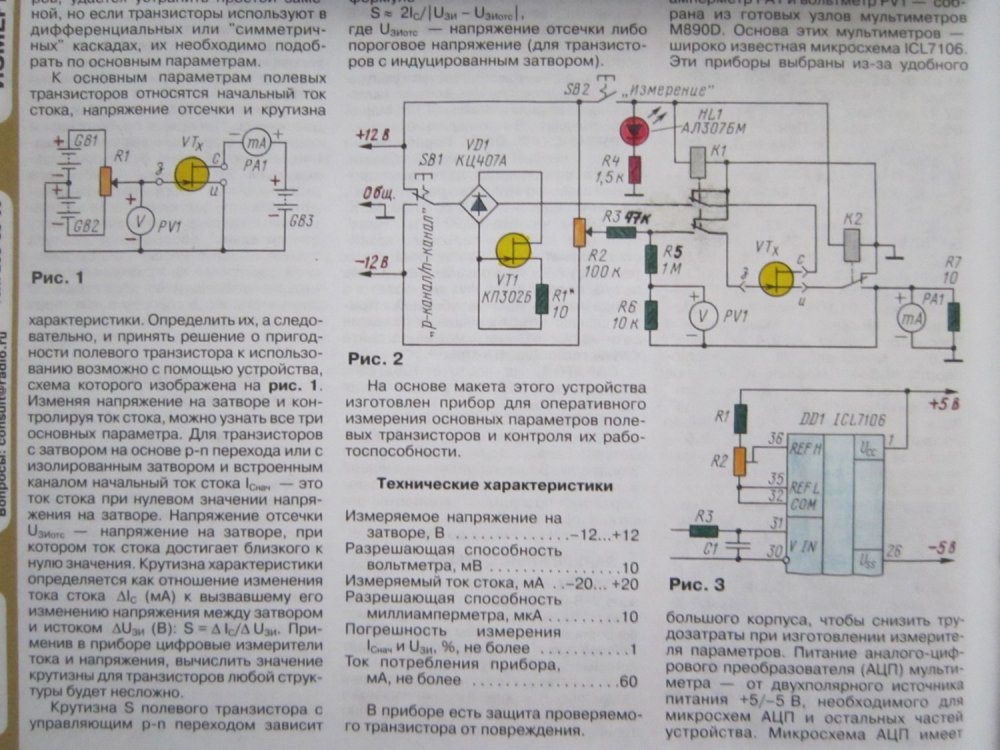

    Измерение параметров полевых транзисторов. В.Андрюшкевич. Радио 9, 2007.
  15. matss

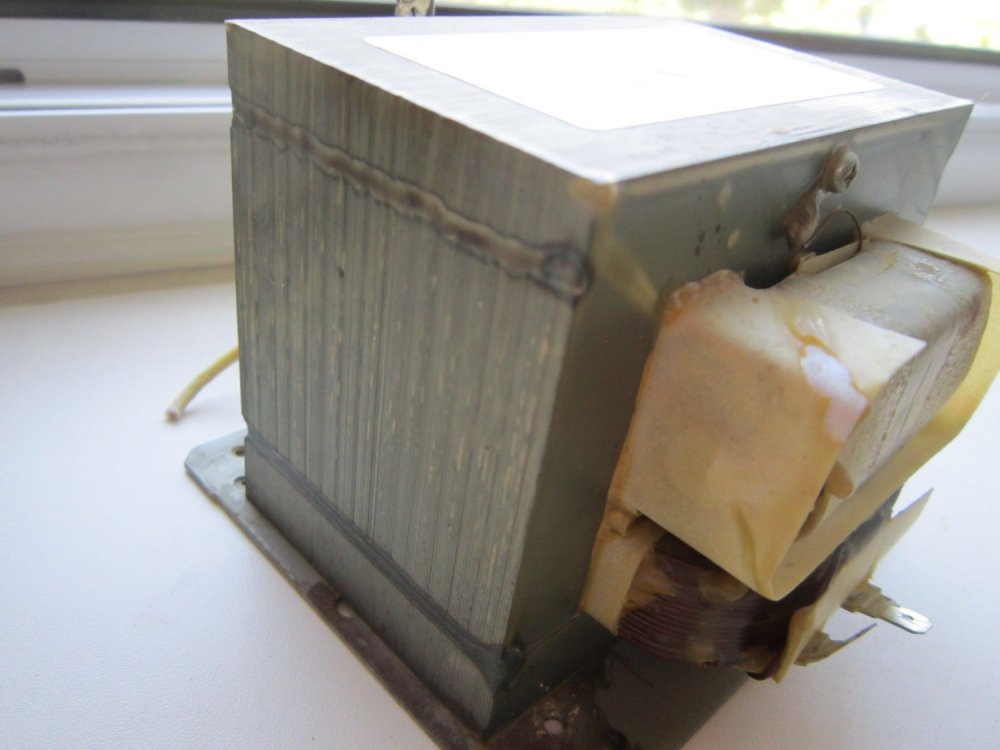

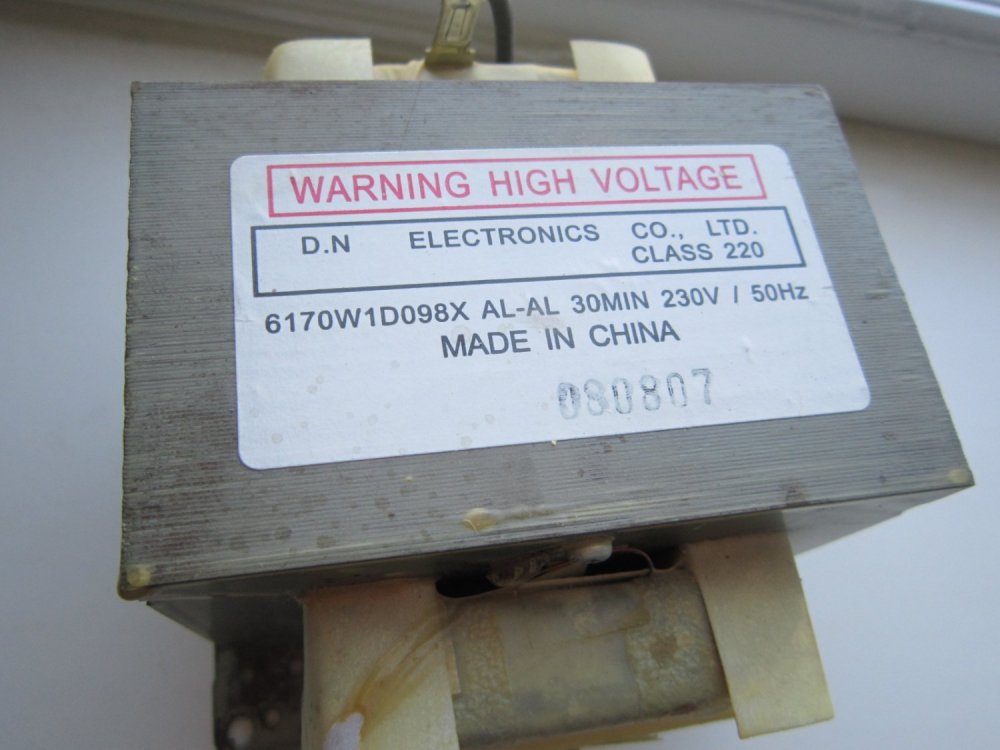

    У меня валяется от разобранной микроволновки такой трансформатор. Как представлю его разбирать, так и охота что либо сделать отпадает. С одного бока два сварных шва и с другого.
  16. matss
    Не особо помогает. На кухне рама стоит с тройным стеклопакетом. Как летом на улице по ночам алкаши бухают, орут, дерутся и стеклопакет не помогает.
  17. matss
    Хороший файл, до того всё белое, что вообще ничего не видно !
  18. matss
    Дорожку на верхней стороне платы от С9 к коллектору VT9 я дорисовал когда ещё делал его в первый раз. Первый у меня тоже работал, маленький фон был, видно что то было неправильно с подключением "земли" входных проводов.
  19. matss
    В конце 90-х я тоже собирал эту схему без особого отбора комплектующих, фон небольшой был. В этой биполярные транзисторы подбирал по коэффициенту усиления. Резисторы тоже подбирал. конденсаторы полипропилен.
  20. matss

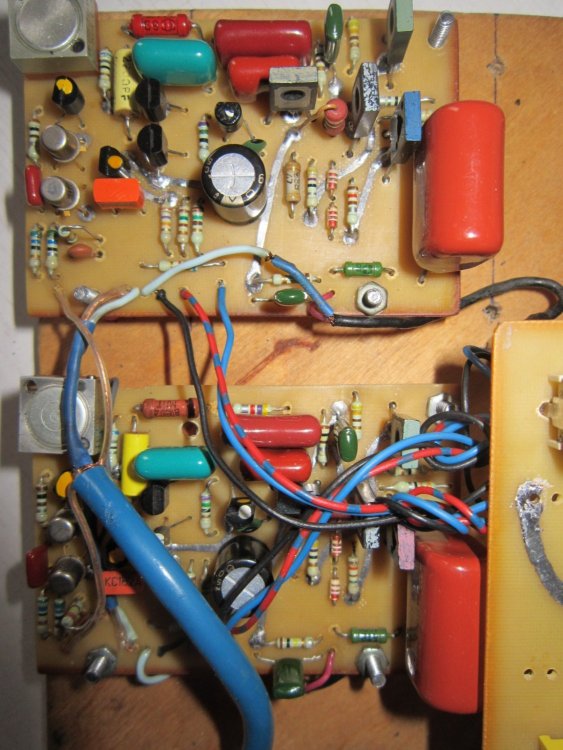

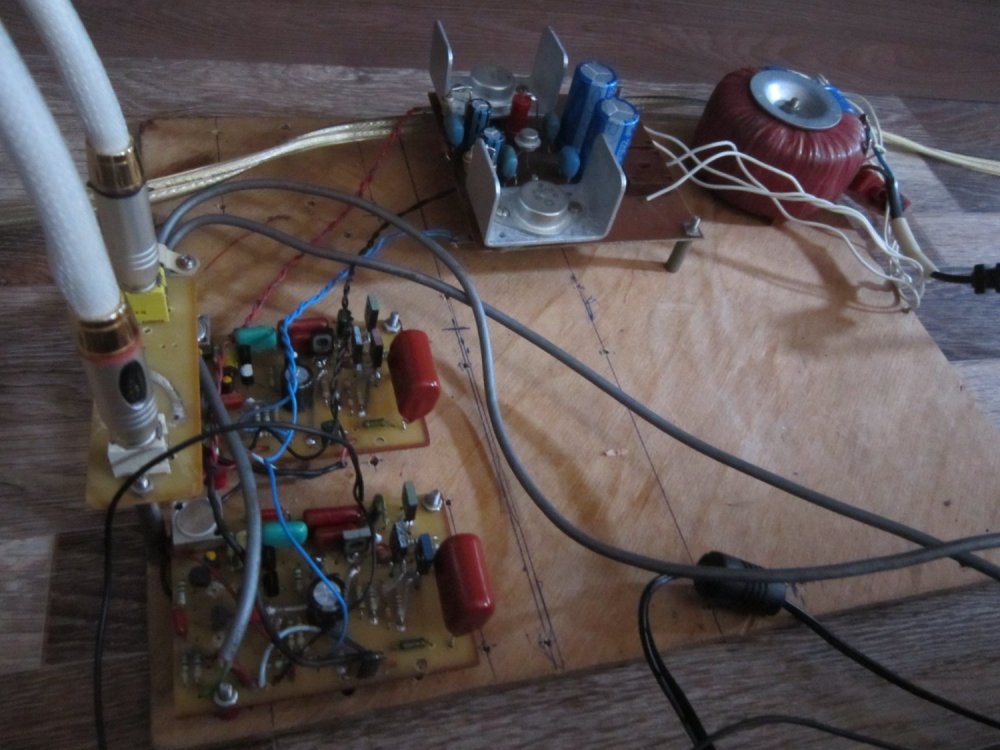

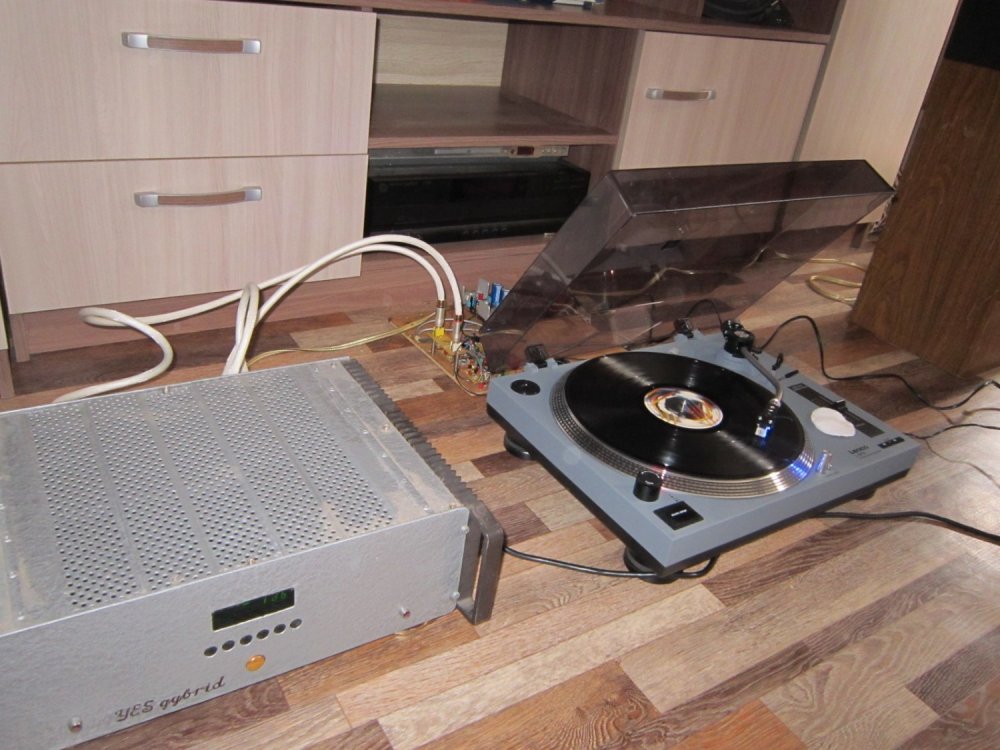

    Пока в виде макета.
  21. matss
    В двух каналах пары по напряжению отсечки и току стока немного разные, замеры которые были не могу найти, наверно выбросил.
  22. matss

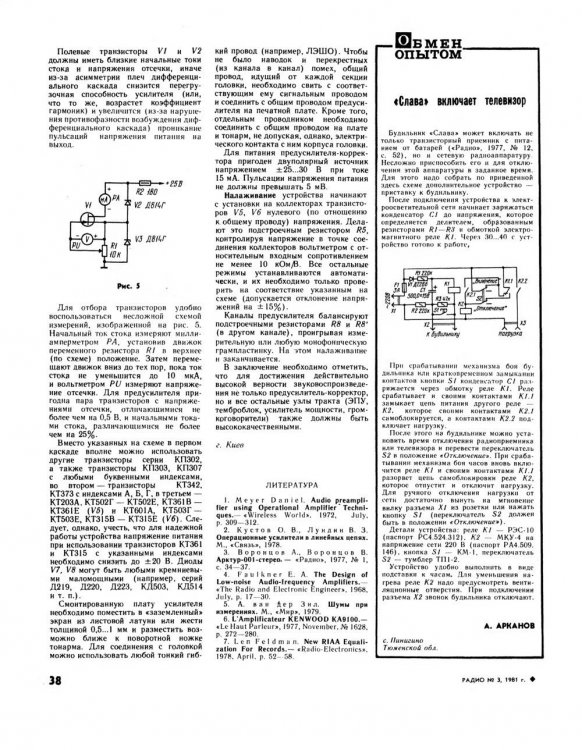

    Получается что так. Нужно пробовать 2sk170bl подобрать по напряжению отсечки, хотя КП303Е я подбирал по такой схеме.
  23. matss
    Нет ли схеме опечатки касаемо напряжения +5,4 В, стабилитрон ведь на 6,2 В ?
  24. matss
    Решил повторить схему, при установке резистором R7 нулевого напряжения 14 мВ в точке соединения R18, R21, R22, С10 на стабилитроне VD1 получается в одном канале 6,44 В, в другом 6,7 В (вместо +5,4 В), и - 1,2 В, (вместо - 0,8 В), в другом 1,5 В. При подключении корректора к усилителю фон. При установке R7 на стабилитроне напряжения 6,2 В на выходе в точке R18, R21, R22 возрастает напряжение до 0,7 В. Плату сделал по журнальному фото.
  25. matss

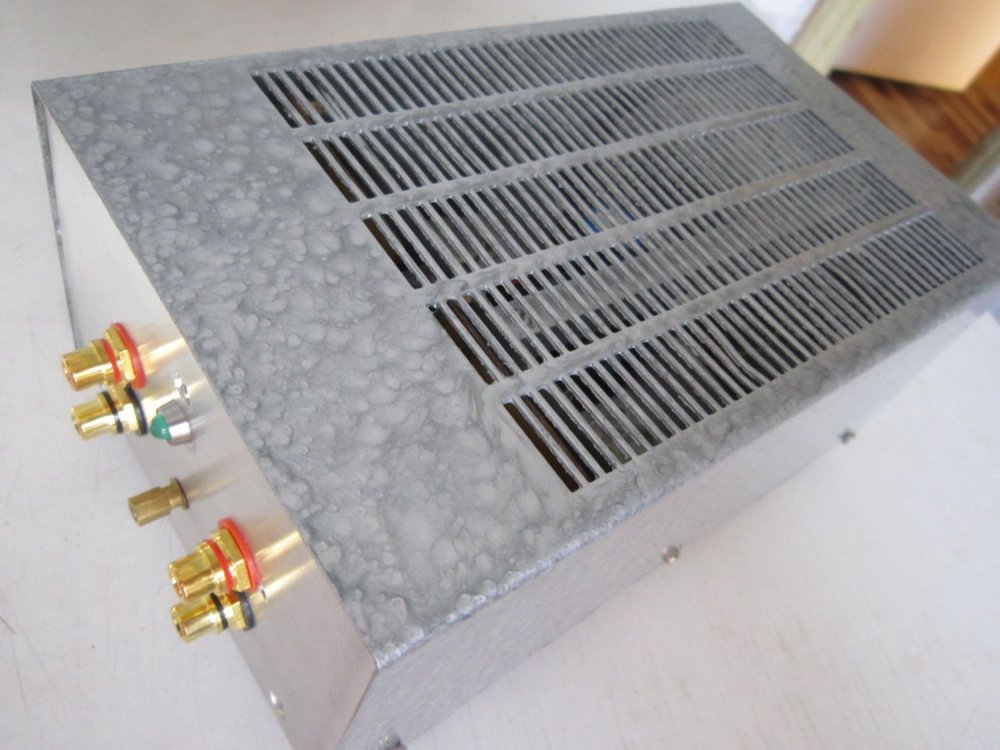

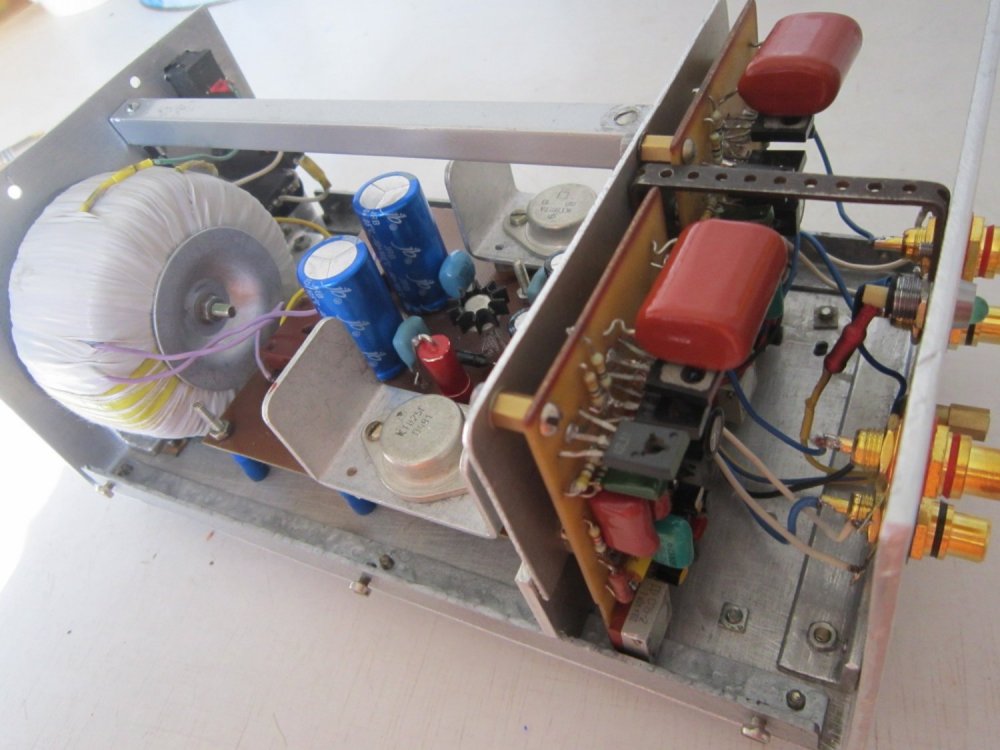

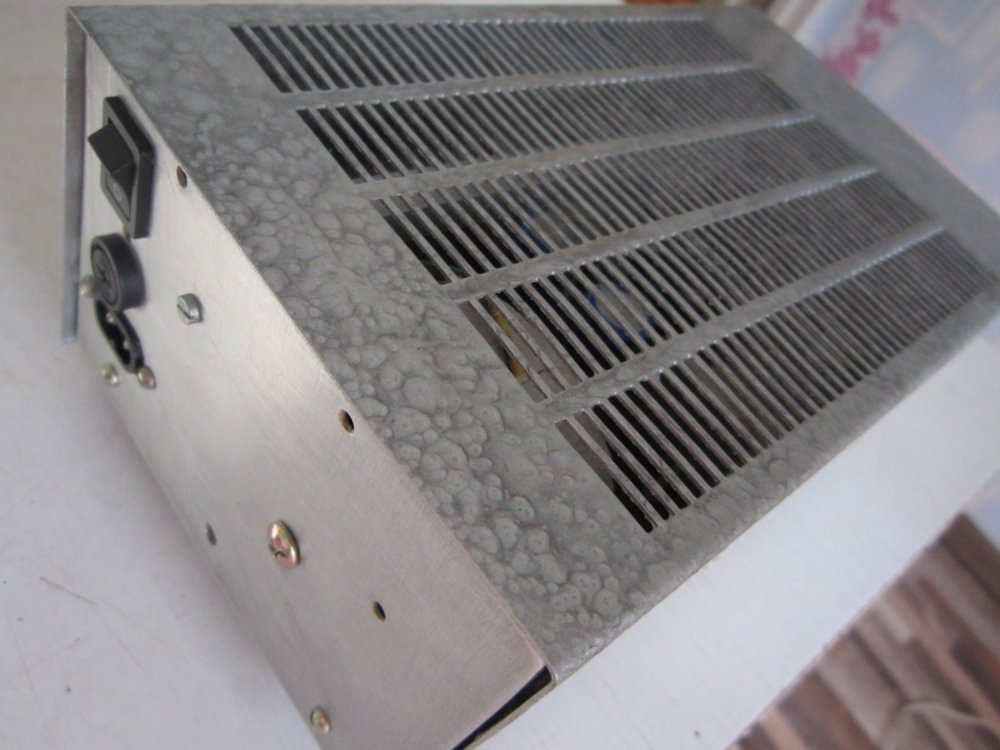

    Долго радиаторы у меня валялись, нашёл им применение.
×
×
