S.Laptev

Акустика другая, а динамики те же, это в AR-LST, AR-303 продолжение модели AR-3a, 90-е уже.

Тоже правильные, реальные измерения, силно сглаженные только... Clone AR3a хотели написать

Причём тут англичанин? А сами-то не видите, что не то постите? Это очевидно правильные измерения, потому что они похожи на правду, на реальность, а у вас К.З. Ноль Ом! Склонны доверять чему угодно, даже полной нелепице?

Почему слово легенда в кавычках? В 56 году усилители были ламповые. Какие-то левые измерения, не на нашем английском языке, курва импеданца колонки импровед, модернизированные??? Если не знаете, не нужно и комментировать, вы все классические широкополосники типа Аксиом 80 в ветке про широкополосники когда-то тут переругали, помнится, похоже, что-то в вашей личной консерватории что-то не так Послушать надо их, не проблема сейчас, и только потом выводы делать. Вот тут другие измерения четырёх разных колонок AR, не похожие на ваши.

https://en.m.wikipedia.org/wiki/Edgar_Villchur https://audioberry.ru/slavnoe-vremya-ar-vremyon-edgar-villchur-i-roy-allison

Детище легендарного человека. RCA LC-1A

Выпускал как отдельно, так и в виде коаксиальных динамиков на базе своих шириков. Интересно, что и некоторые фирмы использовали его динамики без пьзопищалок. Подключались они напрямую, без конденсаторов.

Меня смутило другое, написанное на сайте Стерео. ру - ....и уникальными коаксиальными сборками JBL 375 на СЧ и ВЧ.... Нашёл позднее даташит на драйвер 1954 года, вопросы исчезли. У динамиков PHY-HP H21-LB15 тоже полоса до 10 кГц, слухачи недостатка высоких не отметили)))

Из фанеры делали почти все поголовно серийные колонки в 50-60-е, позднее только некоторые дорогие. И правда, а я сразу не обратил внимание и это смутило, не стал вникать: .....и уникальными коаксиальными сборками JBL 375 на СЧ и ВЧ....

Чем сильнее заглушите корпус, тем больше и потери будут. Пробовать надо открытые оформления, кажется мне.

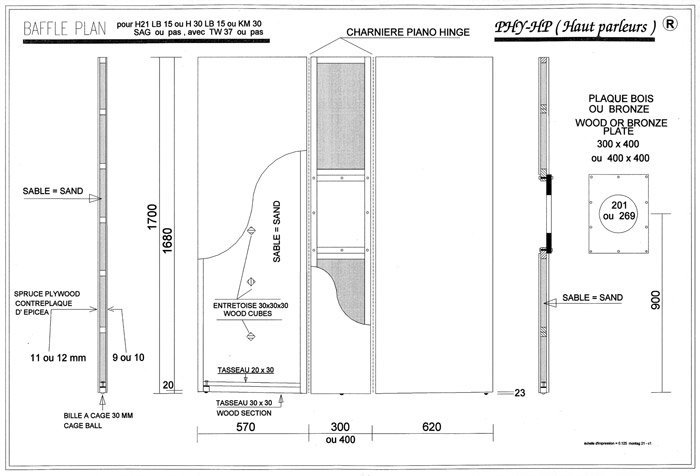

А как уважаемый Борис Борисович размещал у себя, да ещё не по одной паре? Пусть и не на 30 Гц, да и полноразмерный не нужен совершенно, как выше правильно и отметили. Вроде как несколько страниц назад увлечённо обсуждали такие динамики: http://www.phy-hp.com/ Я по их усилителям прикинул, они при 1 % мерили раньше, EL84 х 2 Симфонии не было никогда, а схему не помню. Да вполне компактные могут быть, щит метр на метр примерно: http://www.phy-hp.com/Resources/obplan.jpeg

У них на воздухе давление больше 90 дБ, вы же планируете для них задемфированный, заглушенный закрытый ящик вроде как.

Вероятно имеется ввиду, что у них бас, середина и высокие рупорные. Парагоны первых версий были из фанеры, поздние уже из мдф, и бас на другом динамике с ферритом уже. Экономия. Это к Михаилу Николаевичу, 150-4С ценятся, прочие нет, я так понял.

Ну ваши самопалы не будут же иметь отдачу в 95дБ и 90 не будет там. Колонки а'ля Симфония? Усилитель у неё двухтактный, под 10 ватт, вот и смотрите сами. Размеры должны быть огромные! Полноразмерные рупора для дома никто не делал, компромисс. И надо смотреть с какой неравномерностью написано, а они тогда обычно и не писали.... если по - 3 дБ, от 60-ти вероятнее всего будет.

Тут все вышеупомянутые, включая AR, KLH, Dynaco, куча других, прочих, 50 совершено разных колонок, очень интересный материал: https://www.hi-fi.ru/magazine/audio/top50-vintage-speakers/

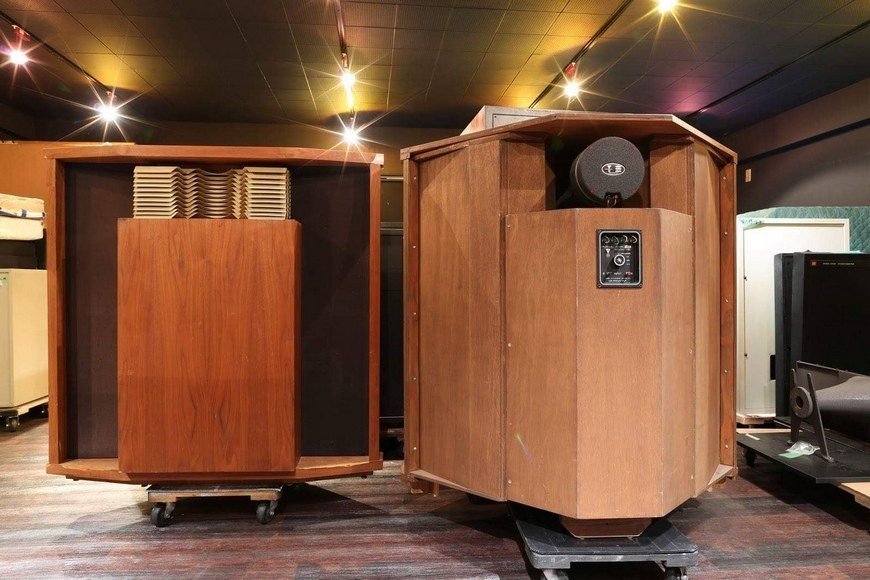

Динамики 150-4c стояли в ранних Парагонах, рупора у них тоже сделаны из фанеры и в Хартсвилдах. С 1958 года вовсю выпускались стереоусилители, стало быть и колонок было две, а то и три. В сети десятки роликов, в них всегда демонстрируют две колонки. И Парагон и Хартсвилд входят в список ...."50 лучших винтажных колонок Которые дадут фору современным акустическим системам...." по версии Stereo.ru Ну и почти все эти динамики "клубные", применялись и в профсекторе, начиная с Альтека и других. JBL Hartsfield Фетиш для многих коллекционеров, изысканная и слаженная подача – все это, конечно, JBL Hartsfield. Разработка спикеров началась в 1955 году, а в 1957 свет увидели первые модели – оснащенные 15” басовиками 150-4C и уникальными коаксиальными сборками JBL 375 на СЧ и ВЧ.

По-моему не хватить, причём совершенно, и таких колонок просто не существует в природе, по-моему. Закрытый ящик - это абсолютно герметичный корпус с специально разработанным для таких оформлений динамиком, с низкой добротностью и с большим ходом подвижки, т.н. компрессионные. Акустика с такими динамиками имеет низкую отдачу, в районе 85 дБ, редко больше. Например Yamaha NC-10, AR, KLH, Herbert и т.п. Акустика с ПАС это уже другое оформление, несколько более эффективное. К примеру Goodmans, Dynaco, сейчас его практически никто не применяет, в пром. колонках по крайней мере. И для одного и для друго типа необходима мощность порядка 20-30 ватт.

Решение может быть и отличное, да мало кому подойдёт, из-за габаритов, таскать "гармонь" из трёх частей, связанную мебельными шарнирами, двигать, подстраивать, учитывая дичайший вес фанеры, набитой песком... Видел колонки конечно, красивые, добротно собранные, с качественными компонентами и кастомными динамиками, полочники, похоже, что и очень хорошо звучат! Но, как и упомянутые где-то выше колонки с ЗЯ не очень подходят (или совсем не подходят) к любимым тут и не только маломощным ламповым усилителям, а иногда просто совсем немощным, до двух ватт, к примеру. Какие-то другие должны быть варианты, другие корпуса для этих и подобных им динамиков.

Ну прямо все корпуса заподпевали, как теперь жить ..."Динамики установлены на массиве бразильской вишни (жатоба) толщиной 1 дюйм. Центральная часть представляет собой сэндвич-панель толщиной 1 дюйм, засыпанную песком, между фанерой из балтийской берёзы и фанерой из ели. Я в точности следовал всем рекомендациям Бернарда Салаберта, создателя PHY-HP..." Или не только центральная: Подпевать тут нечему, особо, это открытое оформление, другие варианты корпусов надо рассматривать каждое в отдельности, подпевают ли они, как подпевают, для чего и в какой степени.

Михаил, теперь они не пишут массу диффузора. У меня в руках ксерокопии бумаг на динамики H21LB15, ну с которыми тут возились, они меньше, 21 см, не 30-ть. Написано катушка 25 mm, диаметр, M= 5,9 gr, диффузор D=176 mm Ms= 9,4gr. Суммируй, плюс подвес. Теперь у них катушка легче, 5 грамм делают. Правильная ссылка на сайт, наконец-то: http://www.phy-hp.com/

Интересное обсуждение на Веге в том числе и этих динамиков в... 2005 году! ...."ГОСпода! Я Позволю вмешаться. Я тут недавно, и хотелось бы знать-кто нить слышал французские ручного изготовления динамики PHY, Qts=0.62, диаметр 30см, полоса 30 гц=30кгц, играют=с ума сойти, чутье=97, альнико магнит, бронза корзина, серебром мотаны...." https://forum.vegalab.ru/showthread.php?t=2227&page=21 Пишет, в числе прочего, про массу подвижки - 23 грамма, многовато что-то, у современных меньше вес, катушек в том числе.

Не видно ничего(((( А откуда искажения возьмутся? Продвинутый в аудио народ так не считает, делает по своему, всяк по разному: http://www.phy-hp.com/diy.html Изделие N2 это же скорее про ваши алюминиевые автоколонки, нет? На резиновом ходу, с нижайшим кпд, где остатки энергии в тепло превращаются.

Почему не может быть, у Бернара Салабера всё по-взрослому, даже безэховая камера есть! Почему пишешь mms, когда на сайте M = 9,5 gr, это же вес катушки, надо добавить вес диффа с подвесом Ms обозначаться должно, грамм 15 если не больше. Посмотри на сайте сам, у меня тут, дома вообще ничего не открывается, половина сайтов)))) Тут всё должно быть, все параметры динамиков, АЧХ, Z-ка, варианты оформления, для этого дина это трехстворчатые "двери" 1700мм х 1800 мм из канадской ели, дин крепиться на бронзовую пластину 400 х 400 мм

Культовые динамики, многие их применяют, как отдельные самодельщики, так и фирмы, не одно десятилетие на рынке, хозяина, увы, уже нет на белом свете. https://phy-hp.com/

Говорили и о подвесе, Сергей. Про легкие бумажные подвижки я и писал их и имел ввиду.
