Ollleg

Это очень дорого, можно очень хорошую в шесть раз дешевле взять! https://www.ozon.ru/product/golovka-zvukosnimatelya-vinilovogo-proigryvatelya-s-igloy-973105518/?at=x6tPXMz8yCDo9pkxixBpyGRf6jDmx6cMBQjk9C2mXxAO&avtc=1&avte=4&avts=1736946298&keywords=головка+звукоснимателя+для+виниловых+пластинок

Из научно-технического Станислав скорее всего перенесёт, метеориты новичкам явно не в помощь.

На выложенных схемах исправил.

п.с. Никита Сергеевич, предложите свои варианты, Вам наверняка лучше знать, чем мне гадать.

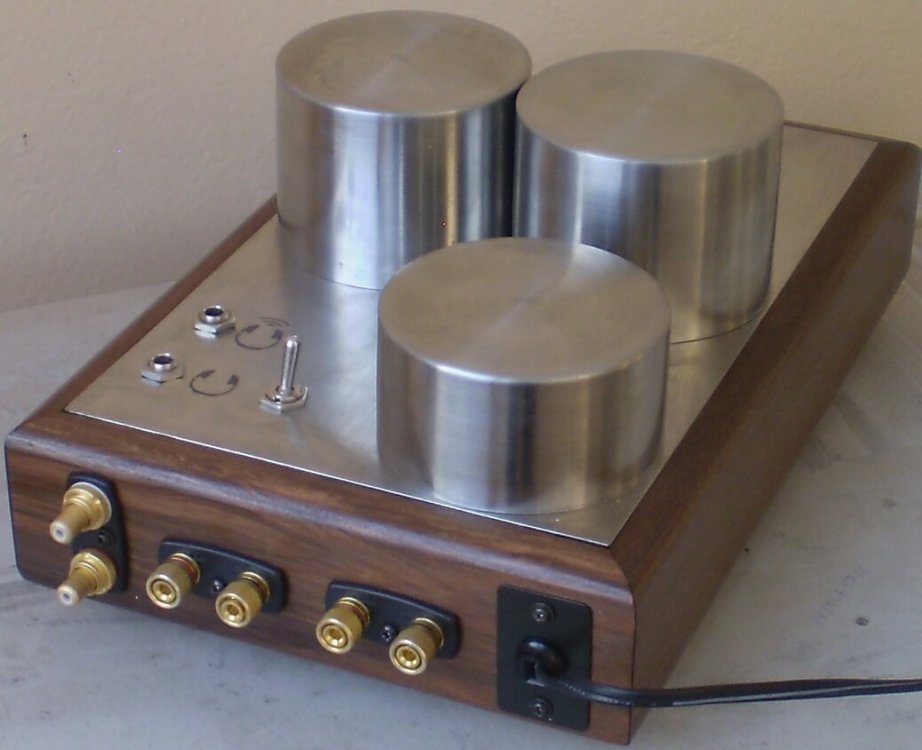

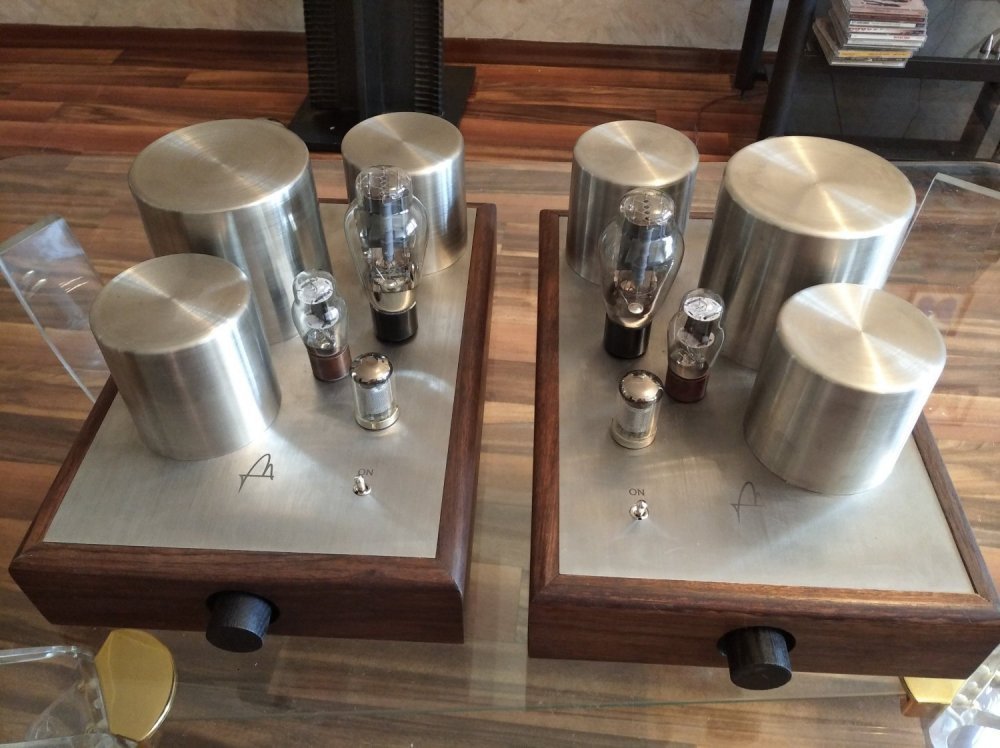

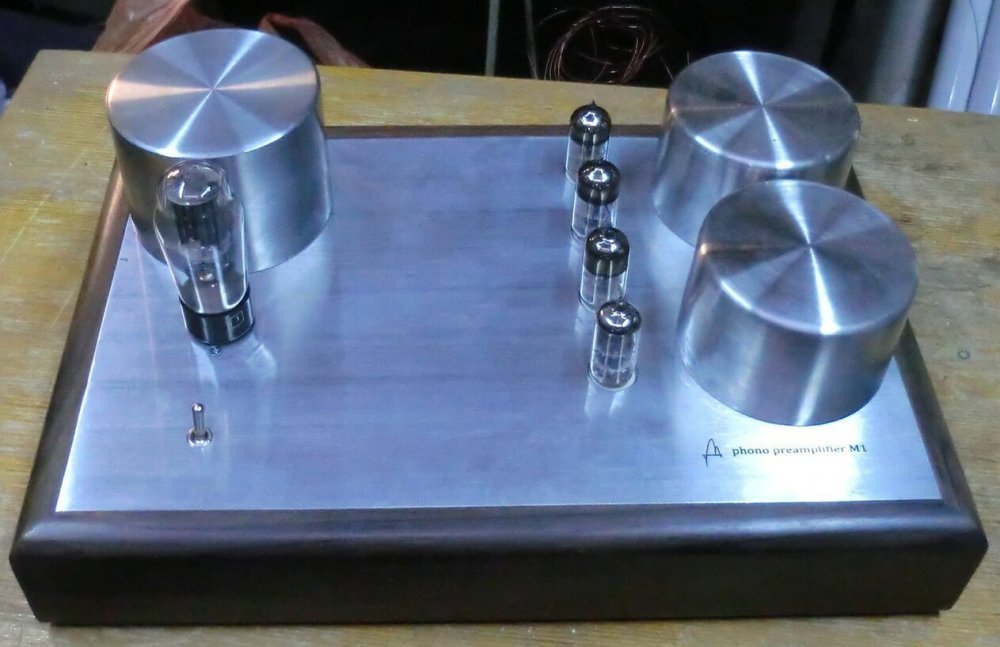

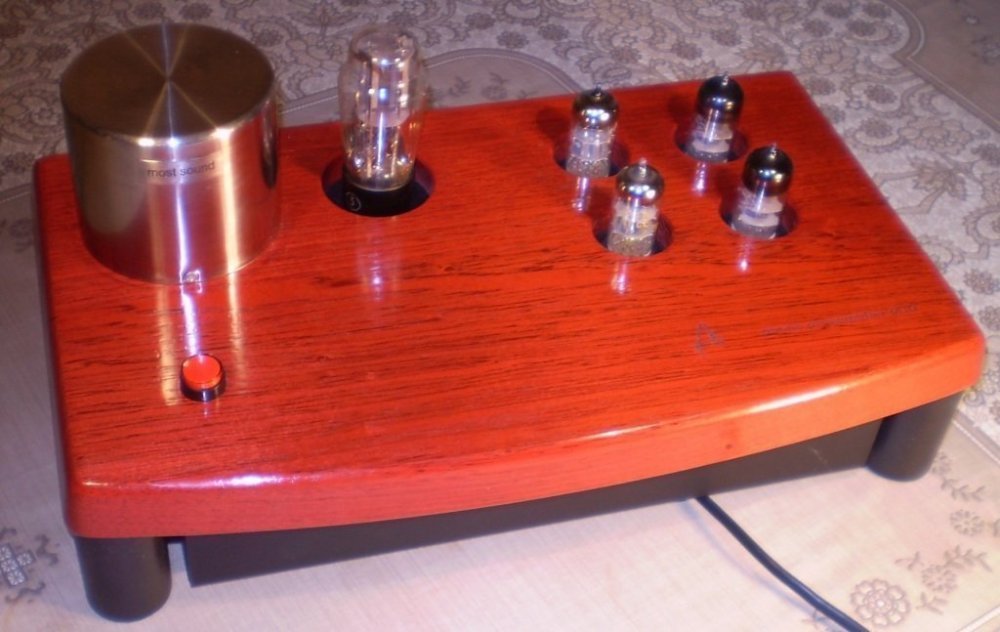

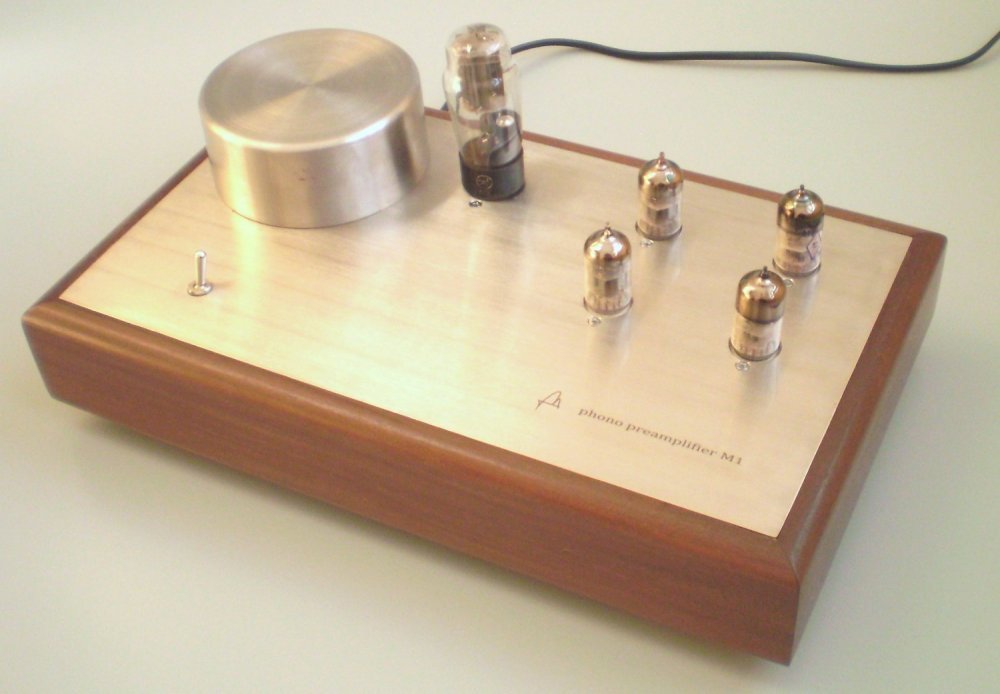

6Ж8 ТРИОДОМ ____________________________________________________________________________________ 6Ж7 ТРИОДОМ

Александр, большое спасибо!

Доп. XLR выход под имеющиеся тр, для себя рисовал, не нравится - заменю на фото схемы из Радио. п.с. Заменил.

Ну вот, выбор снова сужается до мешка с 6н9с....В моём мешке их аж штук 5, правда 2 из них неплохо показали себя в ульяновском, но как давно это было.... Дело то в том, что выбрать нужно из уже имеющегося, закупать что то по 6-10 экземпляров надоело, да и смысл, если лет через малость цать дети всё это добро отнесут на помойку ? А покупать-продавать-покупать нет никакого интереса. Нет в моём списке чего то экзотического, всё штатно - по советски.

А чем 6с4п не ко двору? Вроде рассчитали, нормальный режим нашли, усиления достаточно, по шумам мизер. По звуку, конечно если и сравнивать с 6н9с - то в одинаковых штатных режимах, как на схеме. Есть соображения против 6с4п?

Это вот зря, напраслину на себя возводите. Читали и читают.

Не прокатит: усиление каскада на ней порядка 15

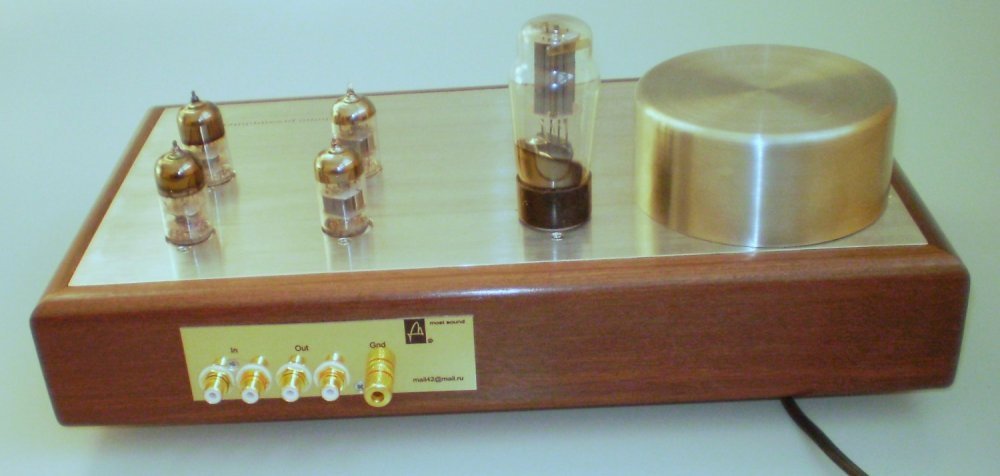

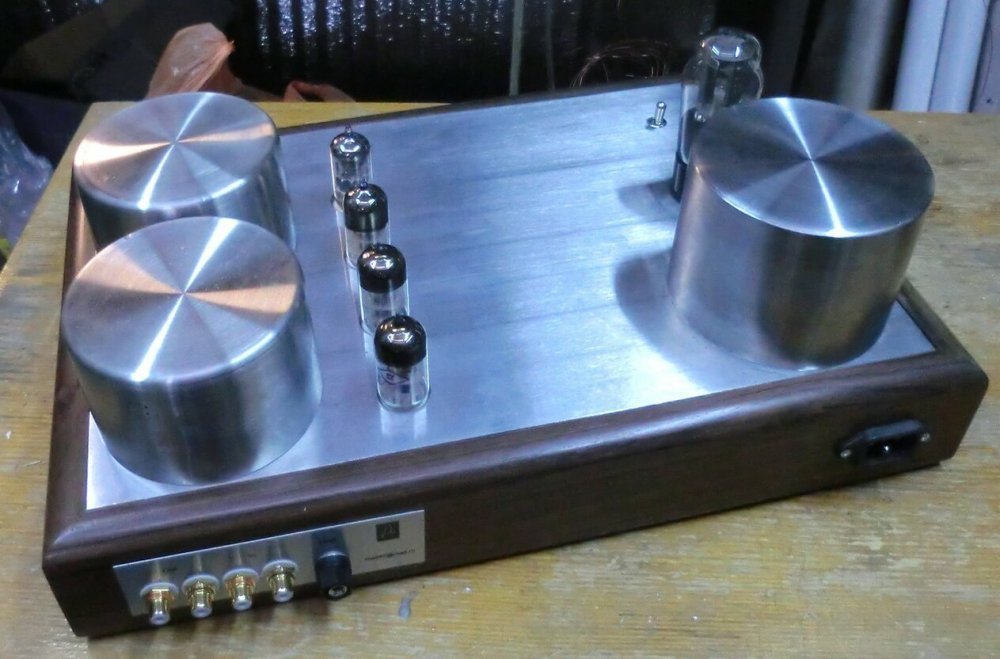

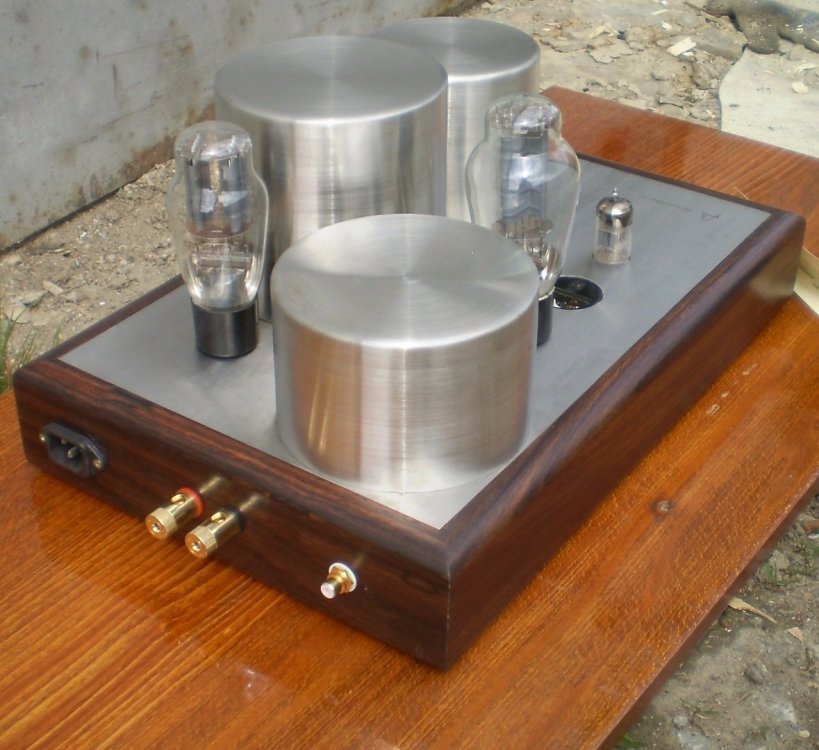

Сергей, спасибо! Но мы лёгких путей не ищем, нам нужен плотный мясистый звук, поэтому вытягиваем из ламп токовый режим и на выходе применяем 6п6с так же с наибольшим током (нагрузка 4.7 к, хотя с 10к по ВАХам ровнее , но ток меньше. 6Н8С тоже фактически в предел загнана. Обсуждали эту схему с Никитой Сергеевичем и в ЛС, сейчас уточняем возможности схемы с имеющимися лампами, которыми можно "сдвинуть" в сторонку 6Н9С , хотя её тоже попробовать нужно. Запал на эту схему и всё, обсуждаем давно, а собрать всё никак.... Пока зима, самое время. ЭТА СХЕМА. ТОЛЬКО ЕЁ ОБСУЖДАЕМ.

Я Выше привёл расчёт с 6с4п, а 6н1п пока не трогал. Если есть возможность измерить конкретного экземпляра лампы то с достаточной точностью можно посчитать резистор. Так? Нет у меня возможности обмерять все лампы. Есть катодный резистор в 100 ом, что должно из этого выйти - смотрим график. Втыкаю имеющиеся десяток 6с4п по очереди в готовый макет и замеряю, прослушиваю, оставляю подобранную пару. Всё. Никаких танцев с бубнами. Так?

К сожалению не понимаю, не дорос, по другому строить каскады не умею. В слепую тоже не могу прикидывать, всё должно быть понятно на бумаге, тогда уже после сборки остаётся окончательный вариант замерить, убедиться в верности расчётов +- и всё отслушать. Смещение - 0.7 В , всё отлично укладывается в ВАХи, катодный резистор минимальный, усиление максимум для всех проверенных вариантов.

Какой режим будет на аноде??? Как подсчитать? Напряжение анода, ток?

По усилению максимум выжимается при 10 кило нагрузки, если учесть разброс 35+- 7, в реальности скорее не больше 30 и 27 при 15 кило . Выходная лампа у нас сейчас при 4.7к нагрузки коэф. усиления даёт порядка 5.5-6, если поставить 10 кило, уже Q=10 . Считаем минимум 27 х 15 х 6 = 2430 При 10 кило в первой лампе и более благоприятном варианте 33 х 15 х 6 =2970 -уже что то... Но понятно, после сборки будет иначе и скорее в минус. Скорее 0.8 В на выходе. При 10кило в оконечной лампе уже 27 х 15 х 9 уже 3645 ! В общем компромисс нужен.

Да. Я читал это. Но как понял, использовать её с катодным резистором не возбраняется:

Ещё один конденсатор на пути сигнала. Понимаю, что конденсатор в катодном резисторе ничем не лучше, но чувствую себя не готовым к таким экспериментам с неизвестными данными по напряжению на аноде и току на нём.

Тоже много читал про неё и имеются в наличие 6н1п-ев разных годов , 6н1п-в (новые, 68 года, военка). Ещё 6н1п-ви (1986г одной партии) Здесь уже снова вопрос к Никите Сергеевичу - насколько они приемлемы для данной схемы? https://rudatasheet.ru/tubes/6n1p/?ysclid=m5qk2ftnnc418261213

Хорошо. Понял. Спасибо большое. В данной схеме я могу применить всё же обычное автосмещение? Не заморачивая себе голову? Как понял, отличие у 6с3/4п только в цоколёвке, 4п при этом рекомендована с заземлением сетки... https://rudatasheet.ru/tubes/6s3p/ https://rudatasheet.ru/tubes/6s4p/

Чуть подробнее пожалуйста. Правильно понимаю : Сетку заземляем через 3....22 МОм и шунтируем конденсатором? Какой примерно ёмкости? Катод сажаем на землю? Вообще без резистора? Или хотя бы 1 Ом , 0.5 Ом ? Какое напряжение на аноде при этом будет и какой ток покоя???

Сергей, я читал ту ветку Бокарёва, он чуток позднее и саму 6С3П заменил на более благозвучную. Возможно как раз светодиод и сыграл в этом свою роль? Не знаю.

Перенесено сюда новой темой: https://newaudioportal.com/topic/12697-чем-из-имеющегося-в-тумбочке-заменить-6н9с-в-ламповом-фонокорректоре-из-журнала-радио/#comment-133983

И какой анодный резистор для 6с4п предпочтительнее? 15 или 30 К ?
