Соглашусь, только тут есть один минус, один катод будет терять ресурс быстрее другого, что в итоге приведет к разбалансу между 2 половинками лампы, можно конечно переключать катоды время от времени, но это скорее костыль
-
О звучании драйверных ламп всех заводов и вариаций исполнения
W_L replied to W_L's topic in Lamp signature
Либо вариант схемы от CHEL_EV с непосредственной связью
-
О звучании драйверных ламп всех заводов и вариаций исполнения
W_L replied to W_L's topic in Lamp signature

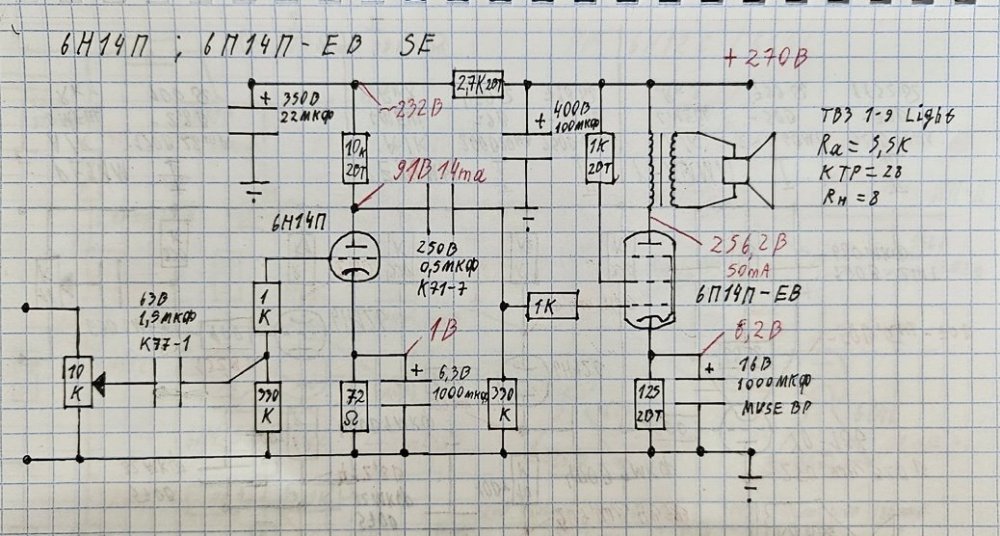

К слову добавлю пару простых схем на 6Н1П и 6Н6П, в роли выходной лампы, особенно насыщенно играют свзяки 6Н1П нэвз в паре с 6Н6П-ИР и 6Н1П Фрязино в паре с коробчатой 6Н6П, так же от Фрязино, позже рассчитаю конечные варианты схем на 6Н26П и 6Н30П-ДР
-
О звучании драйверных ламп всех заводов и вариаций исполнения
W_L replied to W_L's topic in Lamp signature
К слову советую найти пару фрязинских, не коробчктых, стоят столько же, сколько нэвз, попадаются реже, но звучание отличается, окрас дает другой -

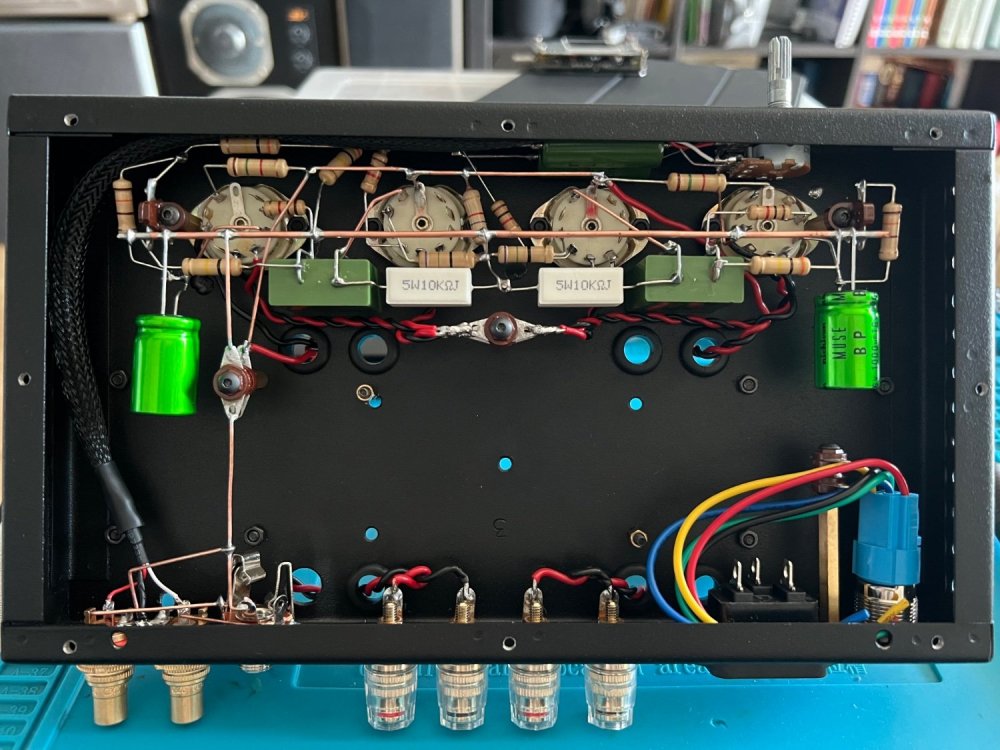

Ну и итоговое изделие в «боевом режиме», в паре с Coral X-V и цапом на AK4499EX
-
Дополню свой опыт так же НЕудачным примером сборки унч, не смотря на расположение тор-тана и твз, фона не было, но размеры корпуса оказались слишком небольшие для данной связки ламп, бонусом драйвер на 6Э5П не позволял выжать все соки из 6С33С-В, к слову пробовал 6Ф5П, но с ней звук был никакой, лампа не понравилась, на фотографиях пример монтажа и расположения трансформаторов, между ними так же были пластины из пермаллоя, по итогу данный вариант унч был разобран, твз и тан сняты, концепция расположения всего и размеров корпуса пересмотрена и с учетом опыта работы с другими лампами, был сделан итоговый вариант, который был выше в данной теме…
-
К слову, про 6С33С-В, анод калит, но «Экстрим» режим держит, 25Вт на выходе и мощностью рассеиваемой анодом порядка 73Вт, что на 13Вт больше разрешенного верхнего порога
-
18 и 33 одинаковые в звучании, различия минимальные, 18 есть 2 типа, с зазором в аноде, и без зазора, без лучше тем, что площадь анода больше, но, 33 с индексом В куда лучше держит режим и показывает себя куда стабильнее, к слову перепробовал и 6С18С Светлана/Ульяна и 6С33С и 6С33С-В, по итогу остановил свой выбор на 6С33С-В от ульяны, 93/94 года, самые басовитые из всех, что прошли через мои руки, общий запас 18 и 33 ламп порядка 20шт
-
К слову о звучании, каждый похоже просто перебирает тонну ламп и выбирает свой любимый вариант, по крайней мере у меня именно так, пока все не перепробуешь, не успокоишься), в построении своей схемы я перебрал 4 или 5 вариантов драйвера, и в итоге остановился на связке, показанной в схеме выше
-
Достать бы парочку таких, да и в усилитель )
-
К слову про 6С19П, варианты от Светланы с 2 типами геттера
-
Это точно таблеточный, там именно обычный бариевый судить и тд за все не берусь, но, мои экземпляры были от первых 6с18с 50/60 годов, до 94 года, у них у всех классический бариевый геттр, без таблеток, да и странно, что на фото выше лампы желтоватые, возможно конечно они бу, но тогда в области открытого катода, между анодами должна быть характерная копать, думаю стоит сфотографировать лампу с боковой стороны
-
Надышалась воздухом, геттр все поглотил и изменил цвет
-
Правая лампа явно загазованная, с левой полный порядок
-
Можно фотографии? Очень уж интересно увидеть
-
Такой вариант тоже пробовал, но на тор-тане и так обмоток было более чем много)
-

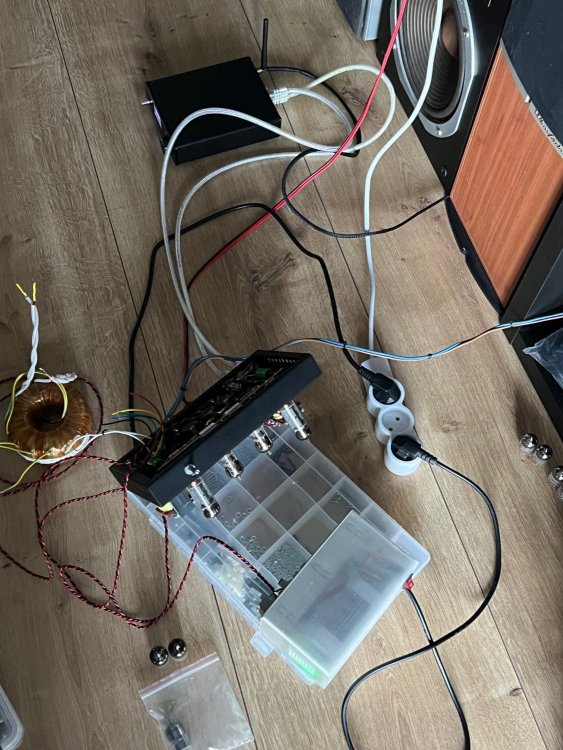

К слову такой вариант тоже делал на макете, касательно параметров и гармоник не менялось ничего, но резистор и конденсаторы для меня выглядят надежнее, хоть усилитель и греет зимой как печка
-
К слову, давно обещанная схема, необходимо 3 раздельных канала питания, накалы через среднюю точку на землю, коэффициент УЛ подбирается, или выставляется триод/пентод режимы 6П14П-ЕВ, 6С33С стоит использовать обязательно с индексом В, в драйвере 6Н1П НЭВЗ 50х/60х, на отборных 6С33С Pвых 22Вт на 8ом, параметры тана: первичная 230В с отводом от 220в вторичные 240В 350мА 2 обмотки 240В 150мА 1 обмотка 240В 50мА 1 обмотка 6,3В 4А - 4 обмотки 6,3В 2А - 2 обмотки Твз Ra 1.2Ком; ктр 12; зазор рассчитан на ток подмагничивания 300мА P.S. многие элементы могут быть меньшего номинала, 2Вт резисторы ставил про запас, конденсатор в катод для 6П14П-ЕВ не нужен, антизвонные резисторы обязательны, полный обзор усилителя и схемы есть на канале «Неизвестная Физика»
-
О звучании драйверных ламп всех заводов и вариаций исполнения
W_L replied to W_L's topic in Lamp signature
Дополню немного данную тему замерами, на данных снимках наглядно видны те гармоники, которые дают эти лампы, а точнее то, как они выражены на каждой из них, при том все лампы по токам анода и крутизне имеют минимальные расхождения, кому что нравится, думаю каждый должен решить сам, исходя из каких-либо своих выводов P.S. все лампы прогреты на протяжении нескольких десятков часов перед замерами, их параметры не «плавали» 1 фото 6Н2П-ЕВ Восход 2 фото 6Н2П Фрязино 3 фото 6Н2П Фотон
-
К слову в моем случае цап выполняет скорее роль хаба для всех устройств и одновременным источником для связки усилителей и АС, про конденсаторы дополню, что вероятнее всего смысла менять нет, разве что на БГ, но их цена отпугнет сразу после увиденного…
-
В моем варианте он просто используется как вывод звука, подключается через юсб к пк, или же по блютусу к телефону или телевизору, но тогда весь потенциал не раскрыть …
-
К слову использую цап на тех же чипах, только судя по всему вариант проще, DA50, по доработкам максимум, что сделал, заменил электролиты на выходе, на К77-1 на 3мкф, ну и вызывают подозрения ОУ, которые в нем установлены, оригиналы или нет, судиться не берусь, по звуку устраивает во всем
-
Прям запасы золота по нынешним меркам ламп, мне чтобы пару достать пришлось все возможные источники перешерстить, осталось только до гм-57 добраться
-
Всем любителям синевы посвящается )
-
Да, синее свечение замечаю часто на многих лампах, только странно, что оно именно в области катод-анод перехода, обычно проблески данного явления наблюдаются на колбе лампы, по крайней мере так я наблюдал это у 6п3с,6п3с-е,6п7с и 6с4с
