Вероятнее всего да, но место на плате это очень сэкономит, да и навесной монтаж в случае чего упростит
-
Кстати может кому будет полезным, высоковольтные конденсаторы от рубикон на 570В, 82мкф, чтобы не соединять 2 конденсатора меньшей емкости последовательно … https://sl.aliexpress.ru/p?key=9VBD3HA
-
Лампы в целом вполне в хорошем режиме, не превышающем допустимую рассеиваемую мощность на аноде, а так да, печка выходит, порядка 60Вт на один канал…
-
Как вариант можно попробовать сделать так, понижение общего анодного всей схемы на порядок упростит и уменьшит фильтр питания, единственное, что в моей схеме 6Н26П работает в более токовом ркжиме, соответственно нужно и анодное поднимать, т.к. падение напряжения будет больше, для чистоты эксперимента в идеале конечно стоит сделать макрос 6Н26П, ну и 6Н30П чтобы точно понимать, что, да как
-
Именно такую конструкцию я и думаю сделать, хотя ни разу не видел, чтобы в моем доме «плавало» напряжение, видимо сети хорошие
-

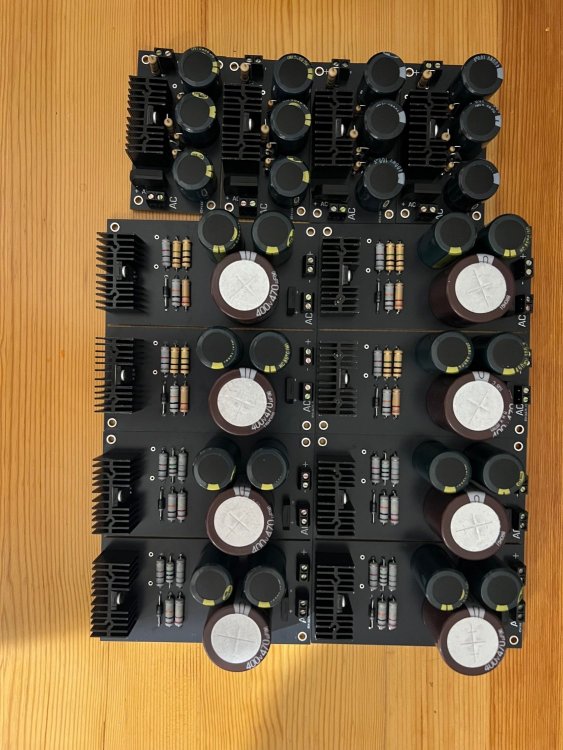

Я на полевике делаю фильтры питания, там как раз пока конденсатор заряжается, происходит нарастание напряжения, можно сказать продляя ресурс лампам, хотя в новых конструкциях обвязка и тд становится все сложнее и сложнее
-
Думаю в любом случае ничего плохого из-за этого не будет, лампы все же середины 60х годов, а с ними стоит быть бережными
-
Да, фильтр питания все это и обеспечит, думаю бонусом можно еще сделать плавный пуск накала, лампы только спасибо скажут
-
Тогда последний каскад с трансформатором убираем, оставляя только первую половинку лампы, по емкостям и тд, в качестве межблоков использую обычные коаксиалы для вч сигнальных цепей, полет отличный, паразитные емкости минимальны, по питанию однозначно будет стабилизированное и выпрямленное, хоть это и немного усложнит схему ИП,
-
Хорошо, спасибо, попробую пересчитать каскады на счет соответствия параметрам, возможно упрощу схему, так же вопрос: что думаете на счет мкт на выходе, или же от данного каскада стоит вовсе отказаться, а так же стоит ли менять прямые связи между половинками ламп на обычные мкк, по входу что-то мне подсказывает, что большую емкость внесут провода, идущие от проигрывателя к фк, хотя тут все нужно мерить, чтобы все паразитные емкости свести к минимуму
-
Эм, а что плохого в том, чтобы не только учитывать опыт других, но и приобретать свой, тем более, когда есть возможность использовать ооооочень хорошие по своим характеристикам лампы, и проверенные в других конструкциях и отлично себя там показавшие ?
-
ФК делаю первый раз с нуля, по собственной схеме, поэтому относительно мало знаком с данной тематикой, касательно входного/выходного сопротивления пока что вопрос, тк еще даже не собраны унч, с которыми ФК предстоит работать, как и АЦП в процессе выбора, а так по диковинным лампам соглашусь, куда-то их все же нужно ставить, а то всю жизнь на полочке в коробочке пролежат, ну а 6Н30П крайне переоцененная лампа во всех смыслах, не стоящая тех денег, что за нее просят от слова совсем, но все же немного, но лучше обычных 6Н6П
-
Как один из вариантов - да, позволит упростить схему, на счет 6Н30П полностью соглашусь, лампа не стоит тех безумных денег, что за нее просят от слова совсем, но и считать ее откровенно плохой тоже нельзя, просто хороший, рабочий вариант, за 1/1,5к их брать можно, порой даже попадаются )
-
Тут вопрос в том, на что стоит обратить внимание и возможно исправить схемотехнические ошибки, если они конечно же есть, ну и на какие варианты ламп стоит обратить внимание, если данная связка «не зазвучит вместе» так же приветствуется
-

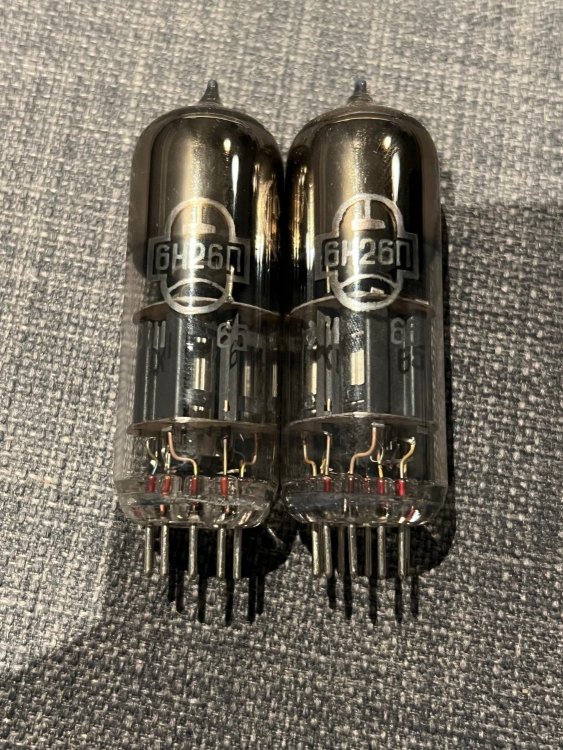

Можно попробовать и так, но все же, 6Н26П имеется некий запас, можно сказать на пару веков хватит, по звуку она играет куда приятнее, чем 6С3П, 6Н23П всех вариаций, с 5687 сравнить нет возможности, 6Н30П так же имеется запас, а то лежат без дела уже длительное время...
-
И так коллеги вопрос: что можете сказать касательно данной схемы на базе радиоламп 6Н26П и 6Н30П, данная схема пока что является наброском и проектом для ооооочень долгого ящика, касательно каскада на 6Н30П, его можно заменить и на 6Н6П, для удешивления схемы, 6Н26П заменить на 6Н4П, или 12AY7, ИП будет стабилизированный, с целью того, чтобы параметры ламп, соединенных на прямых связях никуда не убегали, ну и да: корректор получится оооочень горячим )
-
Ну и наладка и подробный обзор есть на ютубе, на канале "Неизвестная физика", там разобрано все покаскадно, так же есть сравнение тор-твз и твз на базе ШЛ железа от КБЛБ
-
https://newaudioportal.com/topic/4229-se-на-6с33с/page/17/
-

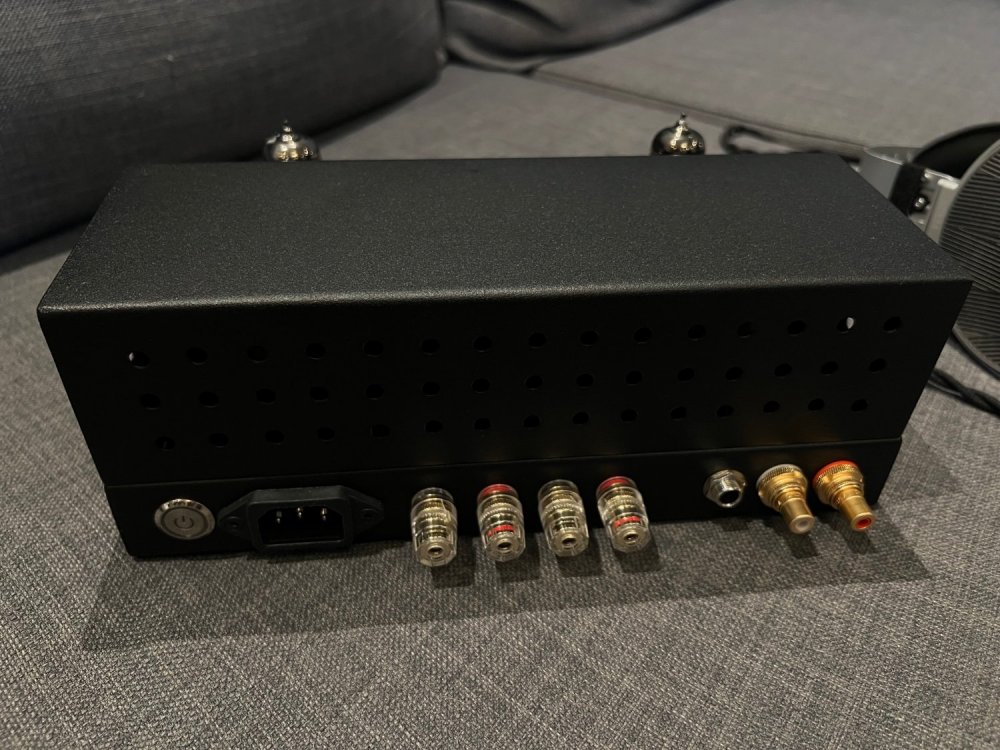

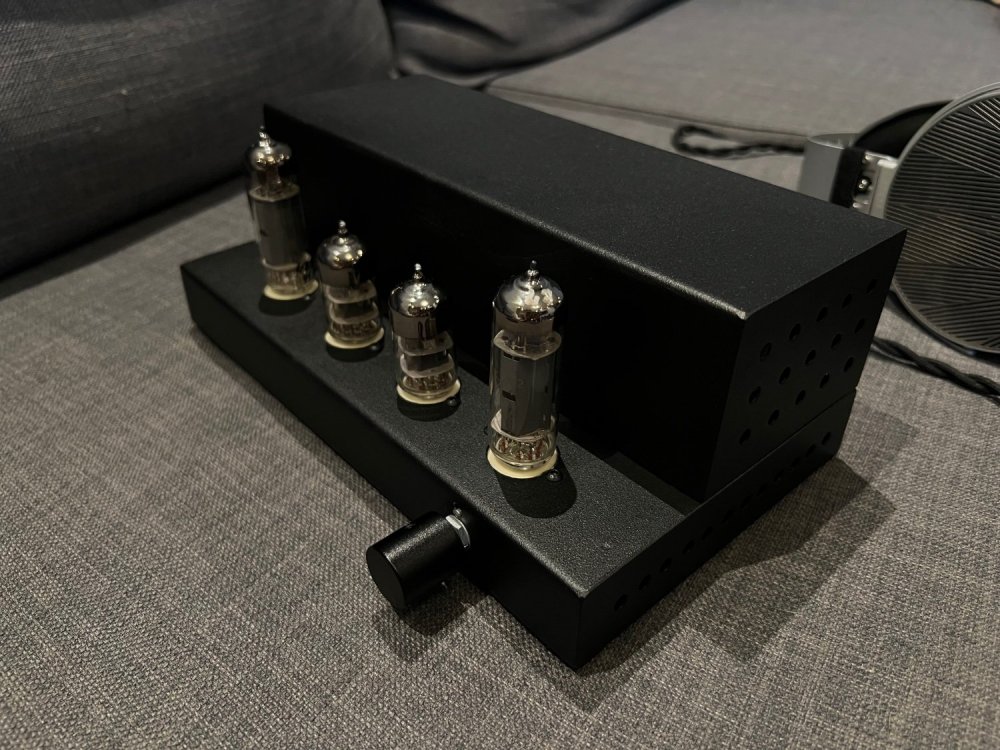

Примерно вот так все это дело выглядит внутри, панельки можно крепить как с наружной стороны корпуса, так и с внутренней, как это сделано у меня, в новых корпусах основание выше на 20мм, для того, чтобы можно было размещать трансформаторы на ШЛ железе от КБЛБ
-
Такими темпами и виниловые проигрыватели сами с 0 собирать начнем…. P.S. думаю нынешним людям, не привыкшим так заморачиваться на качестве звука данной системы будет с головой достаточно, хотя в большинстве случаев все просто купят «Алису»…..
-
Без выходного трансформатора на 10 х 6с19п
W_L replied to Климентий's topic in Общие проекты на этапе конструирования
Мне еще пару можно пожалуйста -
Смотрю последнее время у многих включая меня произошел «прямонакал головного мозга»
-
О звучании драйверных ламп всех заводов и вариаций исполнения
W_L replied to W_L's topic in Lamp signature
И так коллеги вопрос: кто пробовал на практике 6С15П в качестве драйверной лампы, имеет ли смысл их искать и что-либо собирать на них, особенно имея порядка десятка 6С45П ??? -

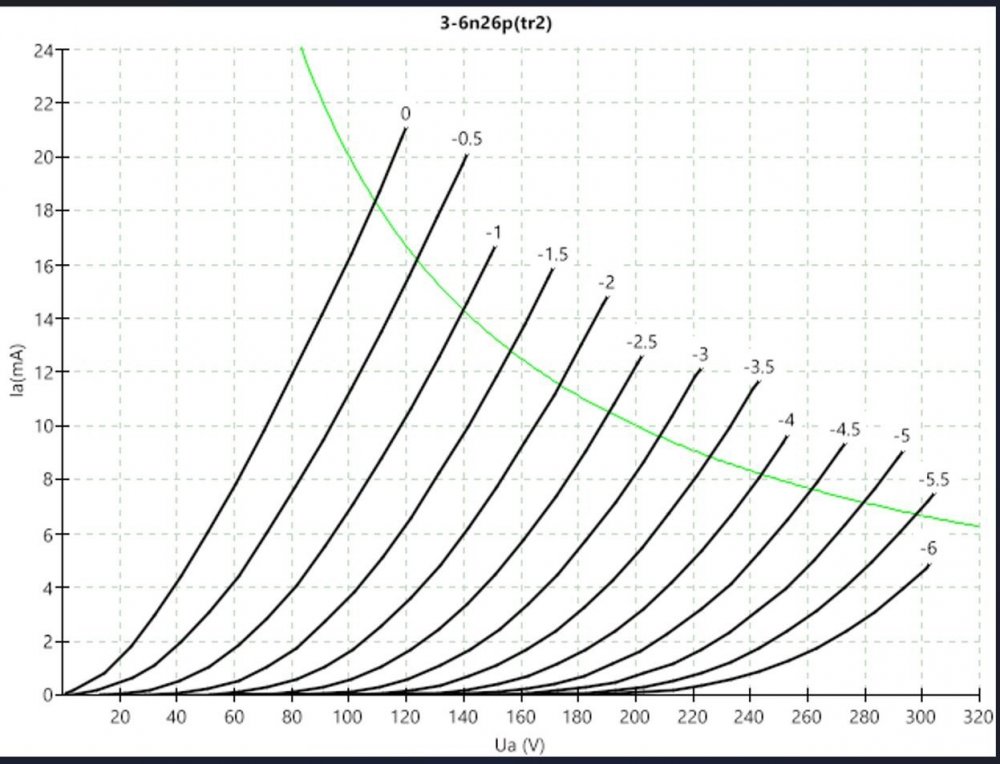

У меня как раз если считать по мощности лампа ее не превышает, но в область «зубца» который есть на вах заходит
-

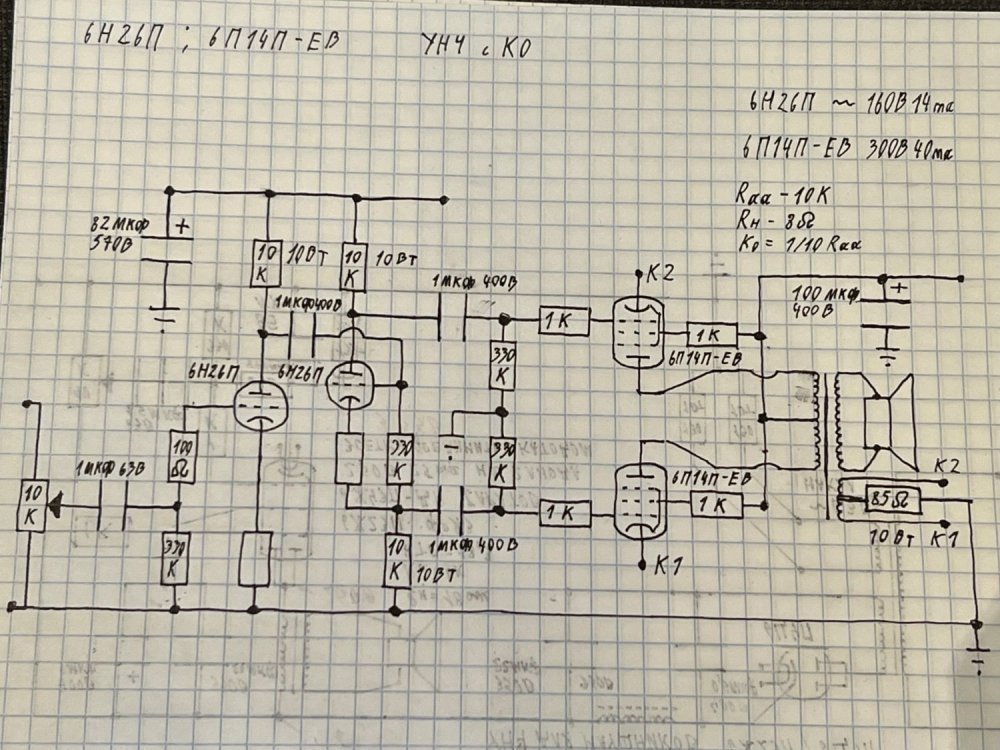

У меня все вышло вот так, на «отборных» лампах удалось выжать 22Вт на выходе, рт была сдвинута еще правее, в запрещенную область, по итогу снизил до 20Вт, уже порядка 8 месяцев усилитель работет, иногда и по 8/12 часов в день, полет нормальный, правда греется усил как печка….
