А мы думали, что только у нас в городе проблемы с НАП, хотя другие открываются нормально. -
By Sagittarius · Posted
Исторически, серия ВВ началась с усилителя Михаэля Видерхольда: Полная модель, с иерархической моделью мА709/К1УТ531. Петлевого было там немного. С коррекцией вышло забавно. Видерхолд прочёл в журнале, что одиночную 709-ю можно скорректировать двумя детальками. И ему по этой коррекции свезло скорректировать целый усилитель. Никогда не повторяйте этого дома. Крайне редкая удача, но бугор на 7М всё же есть. Убили усилитель Видерхолда два диода в цепи выходных транзисторов. По задумке, они позволили бы выбрать большие сопротивления резисторов 16 и 17, чтобы относительно высокими падениями напряжений застабилизировать ток покоя, чья нестабильность - до сих пор бич транзисторной схемотехники. На больших сигналах эти диоды открывались бы напряжением на рез. 16 и 17, пропуская ток в нагрузку. Вот в моменты коммутации они искажения и вносили. Моменты попыток усилителя компенсировать ступеньки хорошо видны на выходном сигнале ОУ, дан жёлтым. Кстати, вопреки схемотехнике ВК ОУ в классе В с замкнутыми друг с другом базами, ток базы Т2 в 24 мкА достаточно отпирал рпр-транзистор ВК, чтобы тот не не влетал в отсечку на всех величинах выходного сигнала. Несмотря на передовую схемотехнику УН, актуальную и по сю пору, коммутирующиеся диоды в ВК должны были на ВЧ звучать откровенно шумно. -
By Владимир Перепелкин · Posted
Схема Naim 135 с исправленными косяками с минимальным вмешательством в исходную схему. Исходная нумерация элементов сохранена. Исходная однополюсная коррекция заменена на трехполюсную. Исходные искажения заменены бездуховными нулями. Исходная схема - Интермодуляция 19+20 кГц - 33 дБ (1 кГц) 2,2% Доработанныя схема - Интермодуляция 19+20 кГц - 100 дБ (1 кГц) 0,001% Рассчетные из симулятора. Железный макет с исходной коррекцией показывает - 33 дБ. Железный макет с оптимизированной коррекцией показывает - 98 дБ. -
By Sagittarius · Posted
Даже спросите. Подчиняется закону 1/ф. Но на НЧ у нас всегда есть тройка-другая дБ петлевого, а вот на ВЧ нас страхует от искажений жёсткость проверки сигналами 20к с Рном. -

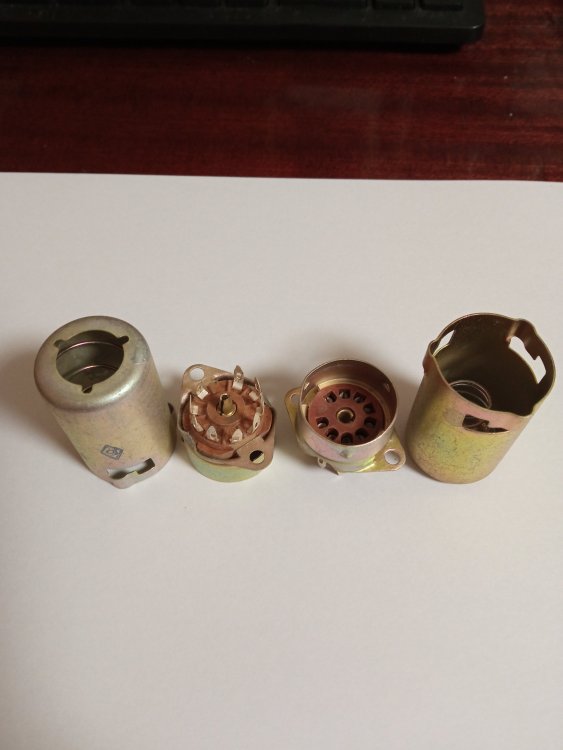

Ну вот прямо сейчас конечно никак .Военное положение у нас. Но когда закончится и все опять заработает. Почтовая отправка в страны бывшего СНГ не отменяется . -
Если лишнее, админ может удалить. Запись на простой телефон, звучание в моей КДП на много лучше -
-
Интересно, как собираетесь отправлять в текущей очень непростой международной обстановке? -
-
By Sagittarius · Posted
Синус. Но лучше - пара синусов в тесте 19+20к ССИФ. Так как частотное распределение напряжения звуковых сигналов имеет вид 1/ф, настолько страшных испытаний усилитель в жизни больше не встретит. Модные сейчас проверки поличастотными/мультичастотными сигналами не показывают ничего, принципиально необычного сравнительно с 19+20к: все основные искажения - всё равно наверху. Просто этот метод дороже, а в симуляторе отнимает бездну времени на просчёт всех синусоид. Даже не веселите меня насчёт импульсного характера звука и потому близостью к нему меандра. Это только для медленных существ людей звук быстр, на деле - черепаха. Самый главный критерий, почему звук - не импульс и не меандр: он не содержит ультразвуковых составляющих, как меандр. То же самое относится и к треугольнику, более бедному, чем меандр, ВЧ-гармониками. -
-
Прошу простить, у меня не хватит усидчивости снять схему с печатки. Да, действительно оплошал. Эпюра получена на нагрузке (лепестки на панельке со вставленной лампой 6Н13С), к ним припаяны выводы провода РК50-25 с одной стороны, а с другой стороны провод заканчивается байонетным соединением с осциллографом. Размах 0,1 V/делен; развертка 1mks. С уважением, Nittis p.s. Поскольку проводной И-нет оставляет желать лучшего, далеко не всегда имею соединение с НАПом -
Я ведь не лезу в дебри, просто был вынужден разбираться в этом вопросе, - почему у меня отличный звук, и низ, верх. Диванные эксперты трубят, что ГИ - это хлам, тем более на наших советских динамиках, что интерференция убивает в них звук. Все вокруг глушат помещения, басовые капканы ставят, ,,стояки,, ищут. Написал не для споров, а так, как у есть у меня, ну и, конечно, чтобы узнать больше, нового.
-
Уточняющий вопрос, по сигналу. Какой тестовый сигнал наиболее близок, или похож, на реальный музыкальный - синус, треугольник или меандр? (Даже не буду сейчас спрашивать про наличие и количество в реальных музыкальных сигналах рекомендуемых 20 кГц...) -
By Sagittarius · Posted
Ультралинеар. Ultralinear. Вот только меряют они свои ультралинеары на 1к, а мы - на 20. Отсюда и нулевая ловушка: на 1к все усилители хороши: источники сильных искажений, типа "ступеньки", выгрызающей на всех частотах одинаковые треугольники сигнала, и потому невидимые на НЧ-СЧ с большими площадями полупериодов, ещё не проснулись, а вот петлевого навалом. Но, так как звук формируется интермодами ВЧ-гармоник, а их в тесте 1к почти не видно, люди удивляются: нулей много, а не звучит. Просто не там меряли. Мне повезло: измеритель гармоник С6-8 имел низкое разрешение относительно требований 90-х: 0,025% реальных, от Г3-118, при требованиях/уровнях тогдашних усилителей на порядок меньших Кг, потому решено было мерить Кг на 20к, чтобы искажения были заметнее. Оказалось, эта мысль была удачной.
-
-
