SRPP

Stan Marsh
 Share

Recommended Posts

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
2 минуты назад, борис сказал:

Раньше встречались схемы с "антизвонными" резисторами до резистора сеточного смещения

Не встречал таких вариантов. Наоборот, в учебниках есть указания на то, что антирезистор должен быть максимально близко припаян к выводу ламповой панельки.

BAA Master

BAA

Posted
Posted
28 minutes ago, борис said:

до резистора сеточного смещения, сейчас в основном после него.

Цель резистора - предотвращение возбуждения на ВЧ. И он всегда последовательно с сеткой или анодом. Иногда в виде бусины на выводе панельки.
Разницу в чём вы хотите узнать?

борис Community Regular

борис

Posted
Posted
6 минут назад, BAA сказал:

Разницу в чём вы хотите узнать?

Может быть была другая цель у резистора последовательно с конденсатором(около 1 кОм)?

BAA Master

BAA

Posted
Posted

Да никак. 1000пф вместе с 1 кОм имеют частоту среза 159 кГц. Вряд-ли такая емкость у одной лампы с никаким мю.

Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
1 час назад, борис сказал:

У Гендина в1960-х точно встречались оба варианта

У Гендина ещë и не такое встречалось!

борис Community Regular

борис

Posted
Posted
8 минут назад, Stan Marsh сказал:

У Гендина ещë и не такое встречалось!

Не спорю, но это в какое время было... Начало 60-х. Я у него первый циклотрон на 6п31 увидел. Друг переделал Симфонию колонки на 120 л с передней панелью из "музыкальной" ели по его рекомендациям. Небо и земля в прямом сравнении.

  • Like (+1) 1
CHEL_EV Proficient

CHEL_EV

Posted
Posted
2 часа назад, борис сказал:

Не спорю, но это в какое время было... Начало 60-х. Я у него первый циклотрон на 6п31 увидел. Друг переделал Симфонию колонки на 120 л с передней панелью из "музыкальной" ели по его рекомендациям. Небо и земля в прямом сравнении.

31-я удачная лампа, хоть в триоде, хоть в тетроде. Уважение ей и респект. Её переигрывает только EL36.

6CU6 отстаёт от наших "Светлан", на порядок по звучанию, особенно в низкочастотном диапазоне.

Всё имхо, и чисто моё наблюдение.



  • 11 months later...
Antur Proficient

Antur

Posted
Posted

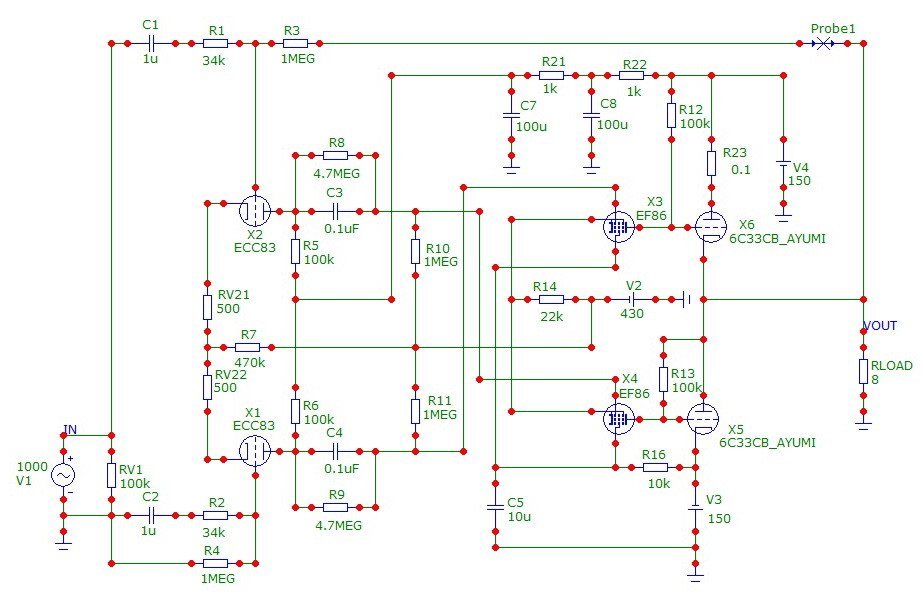

Станислав прислал схему еще одного SRPP варианта OTL, где взял не говорит, есть подозрения что сам придумал :smile-59:


Хочу повторить попробовать, может будут предложения по улучшениям? Или может кто в симуляторе погоняет, подскажет что получиться?

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted

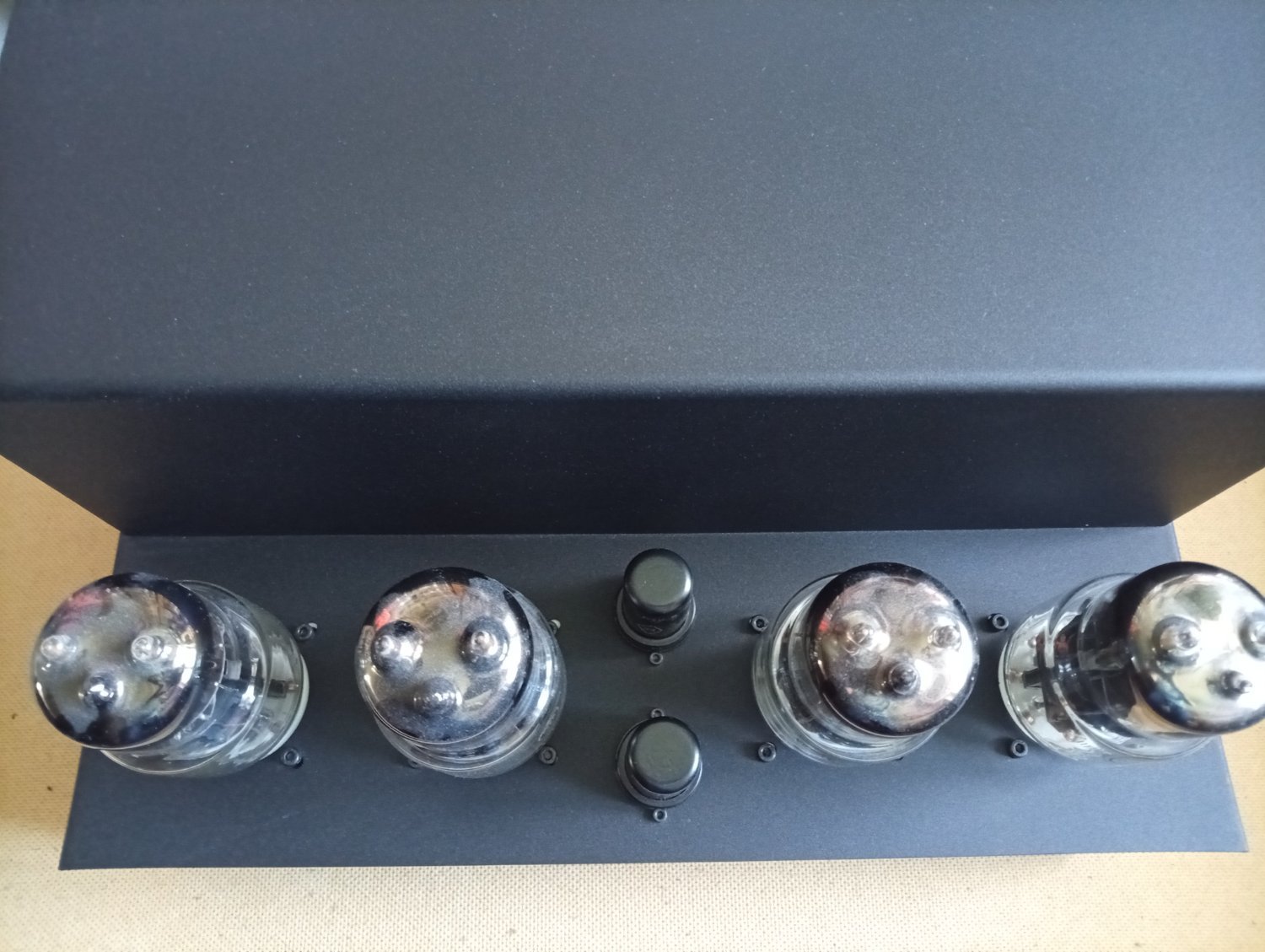

Отлично! А то у нас застрял на стапелях такой же SRPP, может обсуждение и наш проект ускорит. Предварительный каскад другой, 6Ж4 в пентоде, нужен запас для ООС.


  • Like (+1) 1
alss Proficient

alss

Posted
Posted

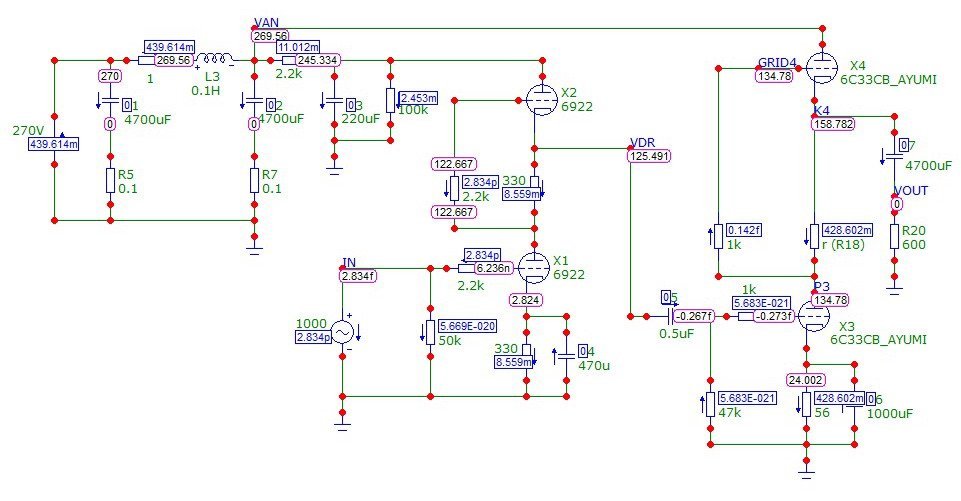

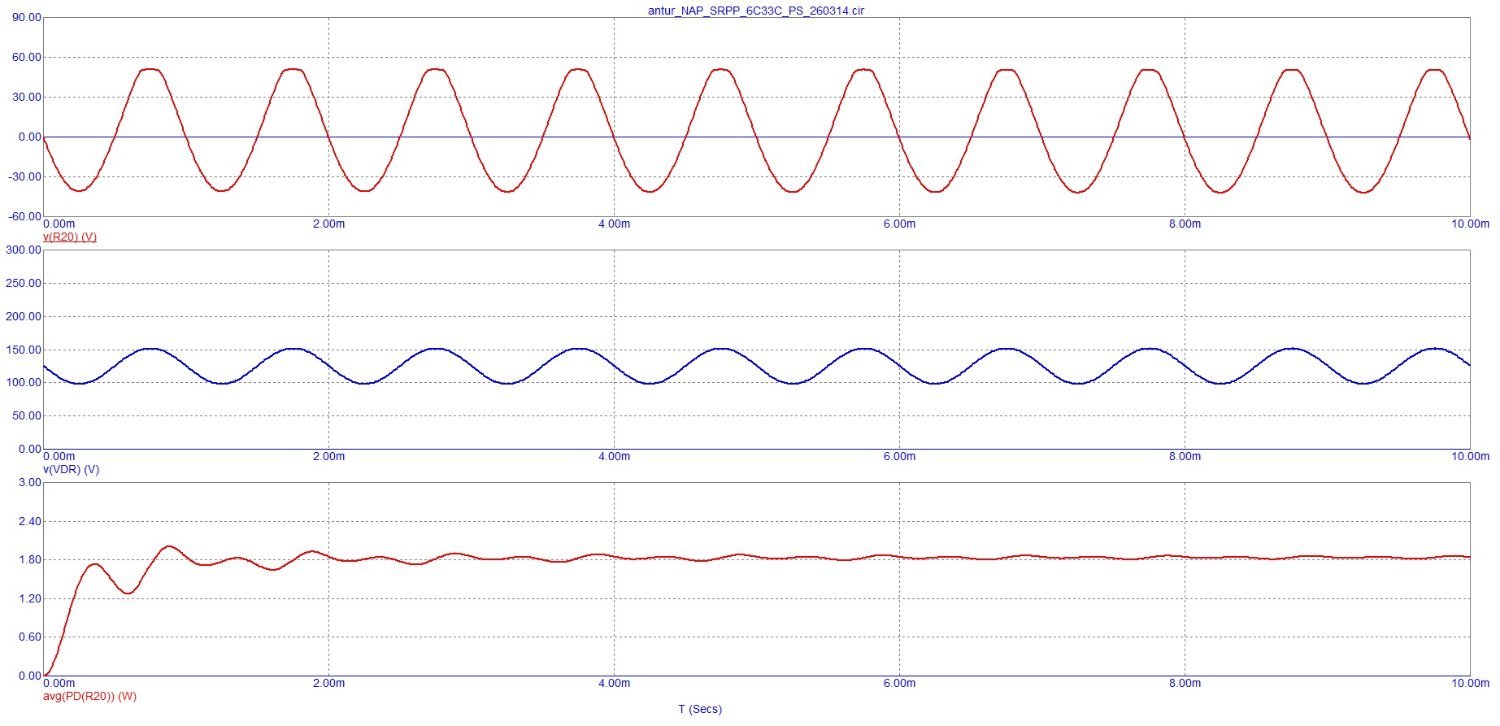

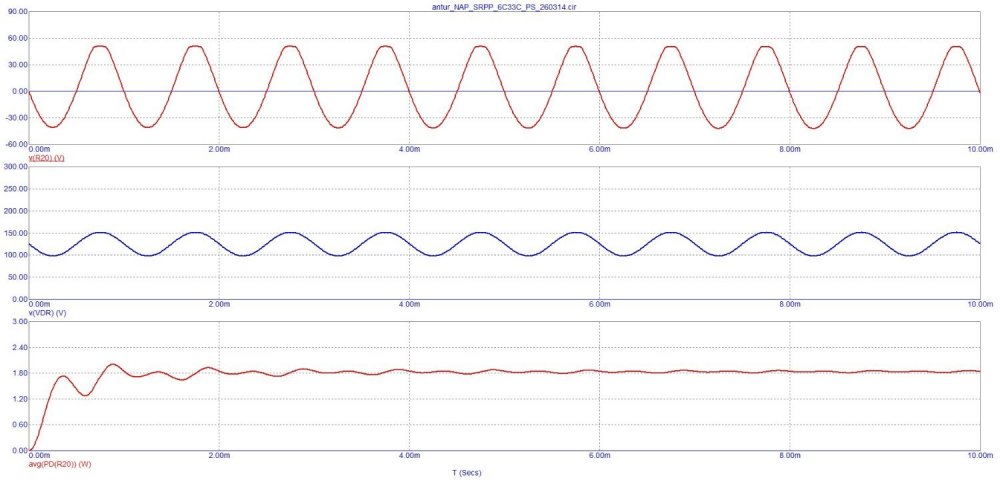

Схема из двух SRPP, приведенная выше на этой странице, к сожалению, не более чем иллюстрация - ни мощности ни чистоты сигнала (входное 1,12 Вампл) и это при 47 Вт на каждой из 6С33С. Я как-то приводил схему на двух 6С33С в т. н. мю-повторителе с раскачкой от 6Ф4П, там так хотя бы при выходном сопротивлении 40 Ом можно было получить почти полтора десятка ватт на 4 Ом (с трансформатором, конечно).
Напряжение питания270 В получено из моделирования сетевого трансформатора с указанным напряжением на анодной обмотке (кстати, бедные диоды - пуск на почти 10000 мкФ...).



alss Proficient

alss

Posted
Posted

Несколько лет назад на АП вылетел один с усилителем Тима Меллоу и всех обкладывал чуть ли не матом кто выражал хоть какое-то сомнение в его непревзойдености - ну, при глубине обратной связи 26 дБ многое можно скрыть...
Посмотрю биатлон и если не устану, то найду модель того времени.

  • Smile 1
Stan Marsh Mentor

Stan Marsh

Posted
  • Author
Posted
23 минуты назад, alss сказал:

при глубине обратной связи 26 дБ многое можно скрыть...

Ну, а поскольку SRPP  может работать исключительно в режиме А, то даже с ООС больше пары-тройки ватт выжать не получится.

alss Proficient

alss

Posted
Posted

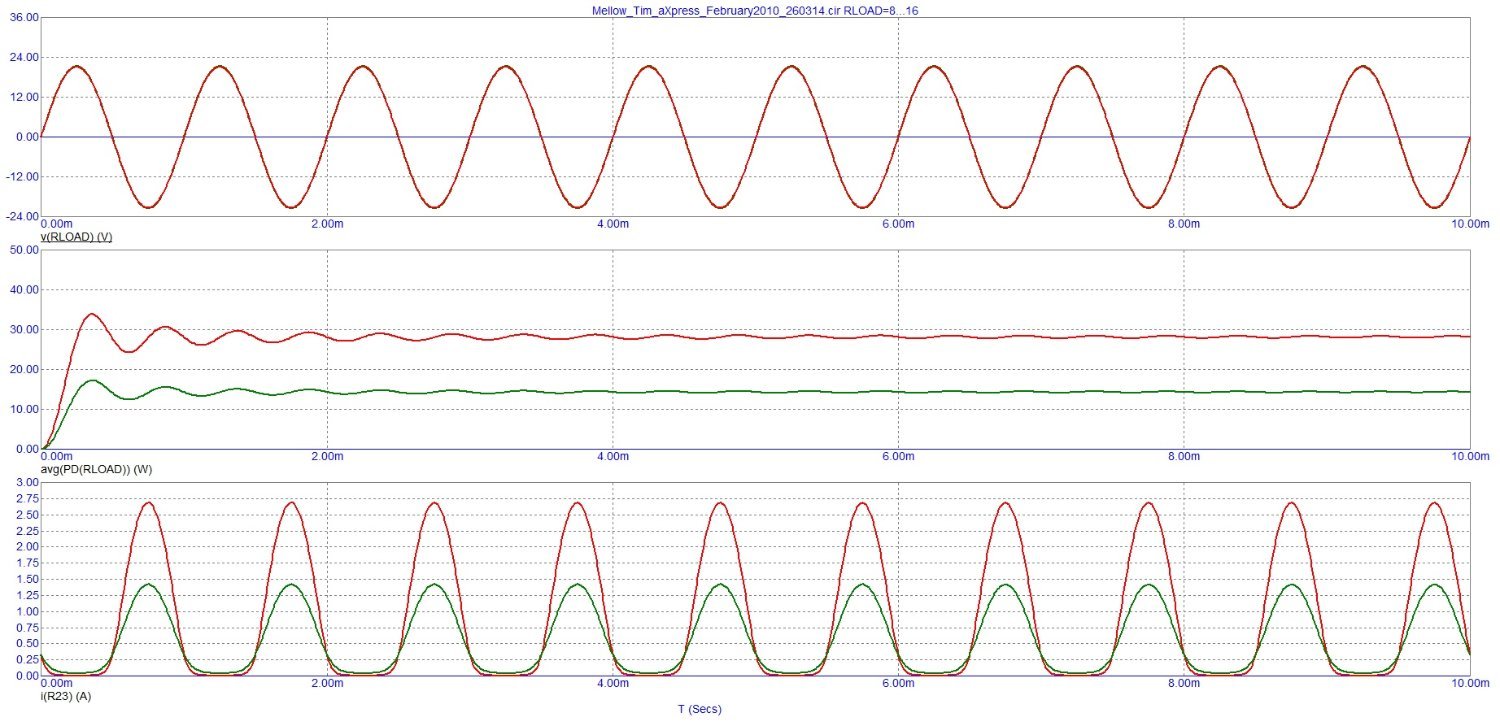

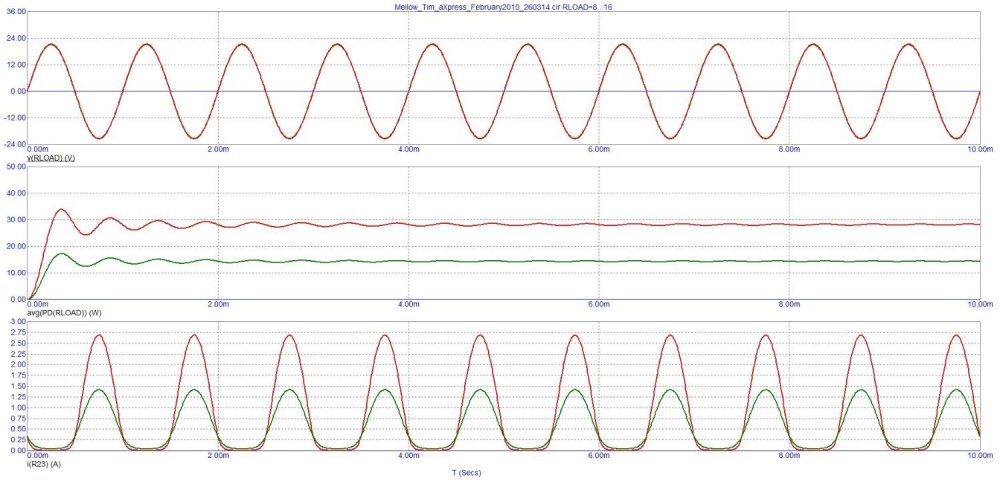

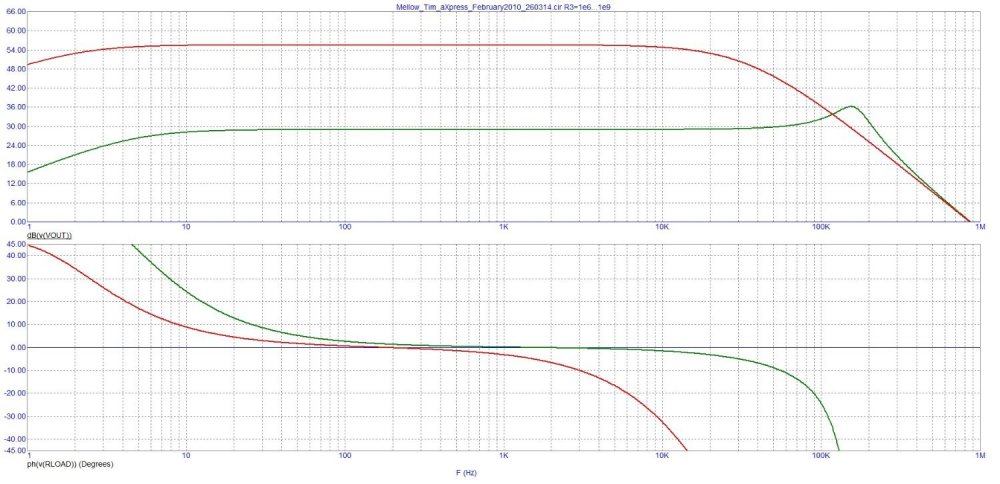

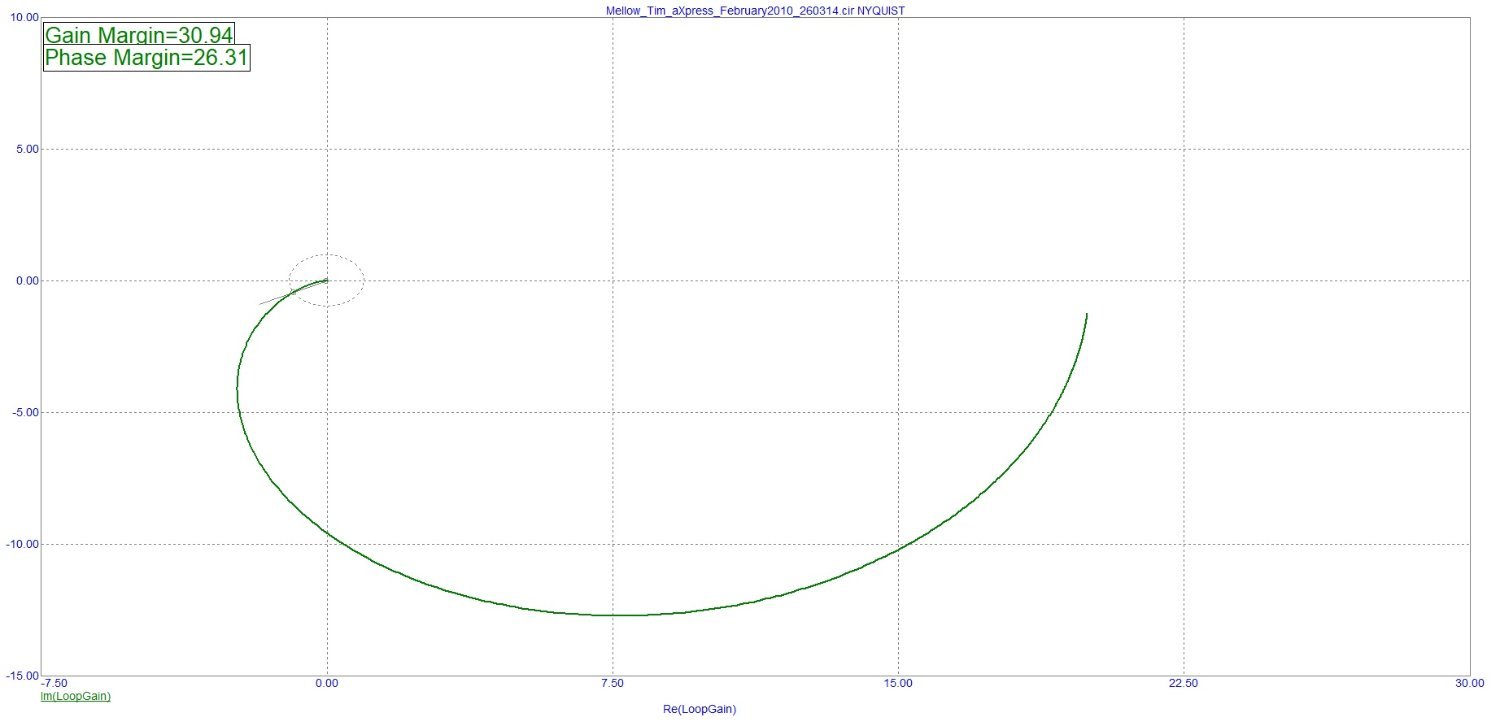

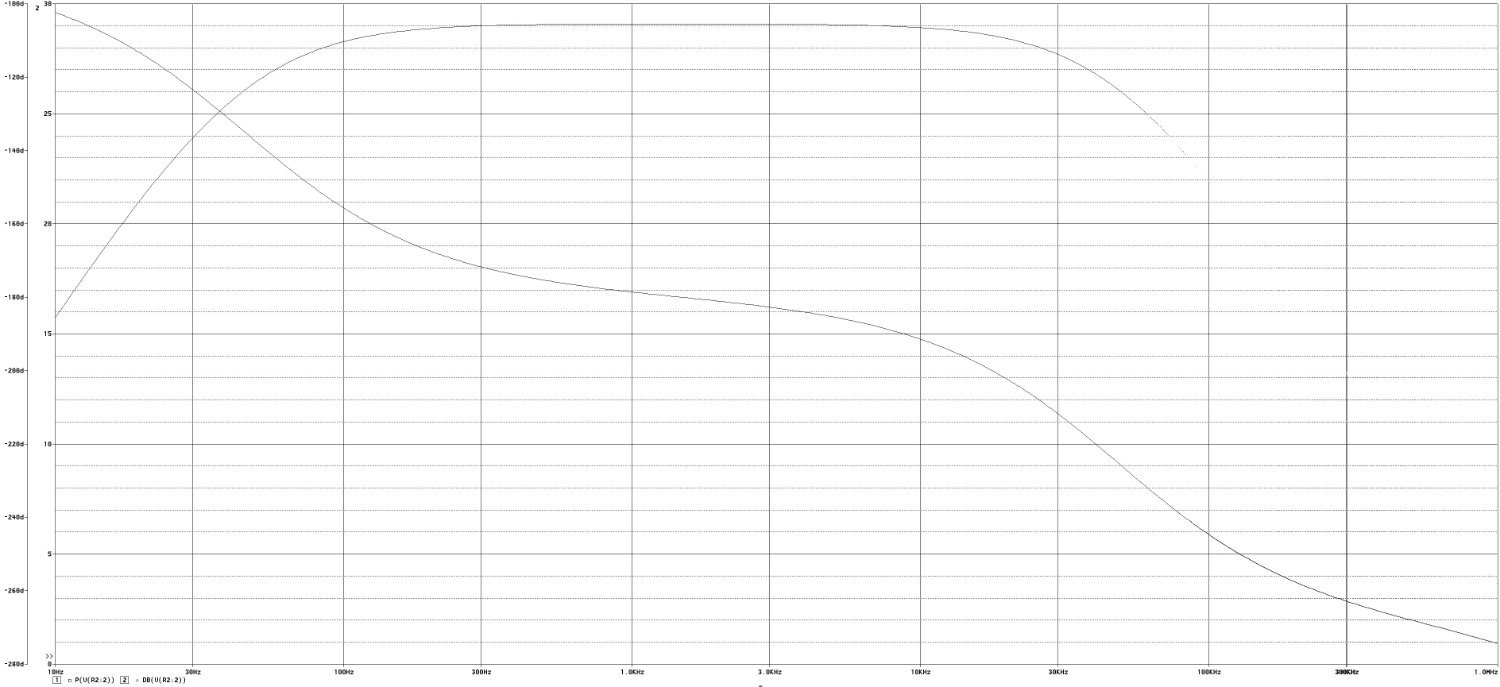

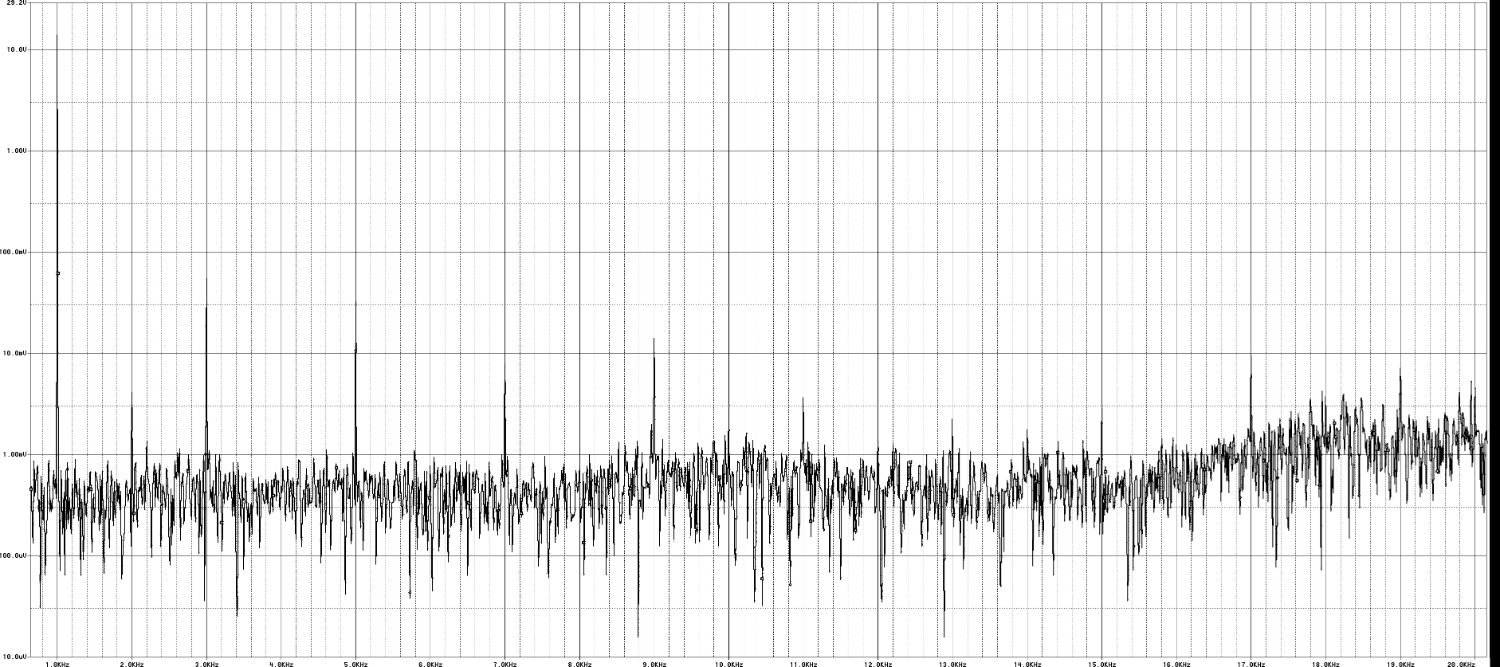

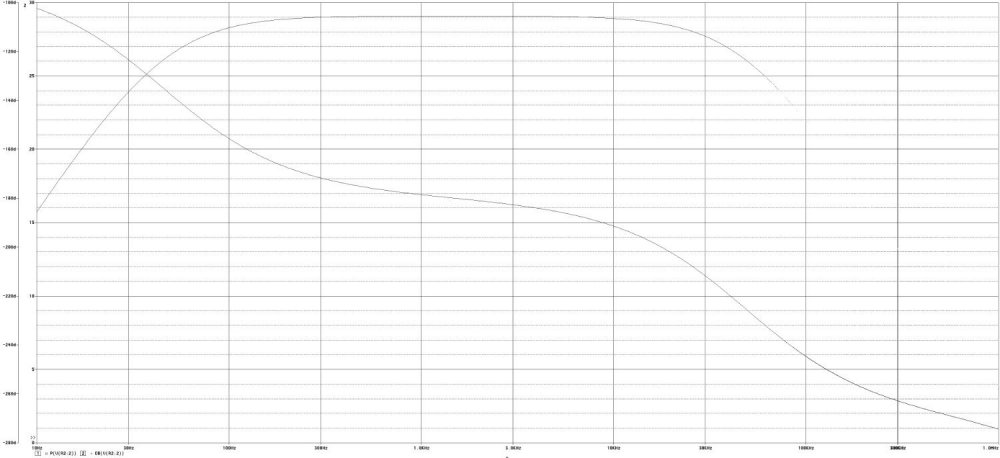

Ну вот и чудеса обратной связи в схеме от Тима Меллоу - все в его статье по симулятору правда (я не слышал такую глубокую обратную связь в ламповике, но делать этот усилитель ради проверки не буду). Ток лампы показан на частоте 1000 Гц, на 40 Гц страшно представить состояние катода, да и накопленный заряд 6800/8=850 х 300 = 0,255 к полностью используется за 0,1 с, т. е. на частоте 40 гц один(!) период просадит анодное питание на четверть - вот тут возникают вопросы, как и к сверхголодному режиму ЕСС83 и допустимым напряжениям EF86, в общем, схема по принципу - а у меня работает!





  • Like (+1) 3
  • Smile 1
Климентий Local

Климентий

Posted
Posted
9 часов назад, alss сказал:

Ну вот и чудеса обратной связи в схеме от Тима Меллоу - все в его статье по симулятору правда (я не слышал такую глубокую обратную связь в ламповике, но делать этот усилитель ради проверки не буду). Ток лампы показан на частоте 1000 Гц, на 40 Гц страшно представить состояние катода, да и накопленный заряд 6800/8=850 х 300 = 0,255 к полностью используется за 0,1 с, т. е. на частоте 40 гц один(!) период просадит анодное питание на четверть - вот тут возникают вопросы, как и к сверхголодному режиму ЕСС83 и допустимым напряжениям EF86, в общем, схема по принципу - а у меня работает!





Вот вот... Я выше задавал вопрос, как в такой энергоемкой схеме такие дохлые емкости в питании стоят... 🤔 я в макете у себя в отл минимум по 10т.мкф поставил экспериментально определял... Это минимум при котором фона нет в колонках...

alss Proficient

alss

Posted
Posted
15 часов назад, BAA сказал:

Интересно, чем чудеса чуть повыше не зашли:smile-06:

Почему не зашли? Просто еще один взгляд и еще один симулятор, итог-то практически один и тот же, я не выставил THD чтобы не дублировать Вашу работу.
