Панели.

Юрий_Б
 Share

Recommended Posts

немой Proficient

немой

Posted
Posted
1 час назад, Юрий_Б сказал:

Я там забанен.

Тем не менее это не помешало зайти и прочитать ....

1 час назад, Юрий_Б сказал:

У наших 1.3мм и 1мм забугорные,



Юрий_Б Local

Юрий_Б

Posted
  • Author
Posted
28 минут назад, немой сказал:

Тем не менее это не помешало зайти и прочитать ....

Даже не думал, у меня есть пара 6Y50 тоже 9 штырьковые, толщина ножек 1мм, но диаметр панели у них больше.



немой Proficient

немой

Posted
Posted
2 минуты назад, Юрий_Б сказал:

Даже не думал, у меня есть пара 6Y50 тоже 9 штырьковые

Да ладно оправдываться , заходите в тихаря .....:smile-03:

2 часа назад, Юрий_Б сказал:

Кто подскажет 6LR8 u 21LR8 встанут в панель 6П36, 45, или дорабатывать придется.



Ollleg Veteran

Ollleg

Posted
Posted
3 часа назад, немой сказал:

Если ножки тоньше чем 6п36с , то смысла нет пихать их в наши панели ...

Сам создал тему  на счёт американок

https://sonus.es/topic/1026-lampovye-paneli-dlja-6lq66je6c/#comment-7911

19 комментариев с 1 по 8 марта....

Какой смысл что то создавать на мёртвом форуме?

Намного разумнее тему повторить здесь, нежели давать ссылку "на туды".

  • Like (+1) 1
Юрий_Б Local

Юрий_Б

Posted
  • Author
Posted

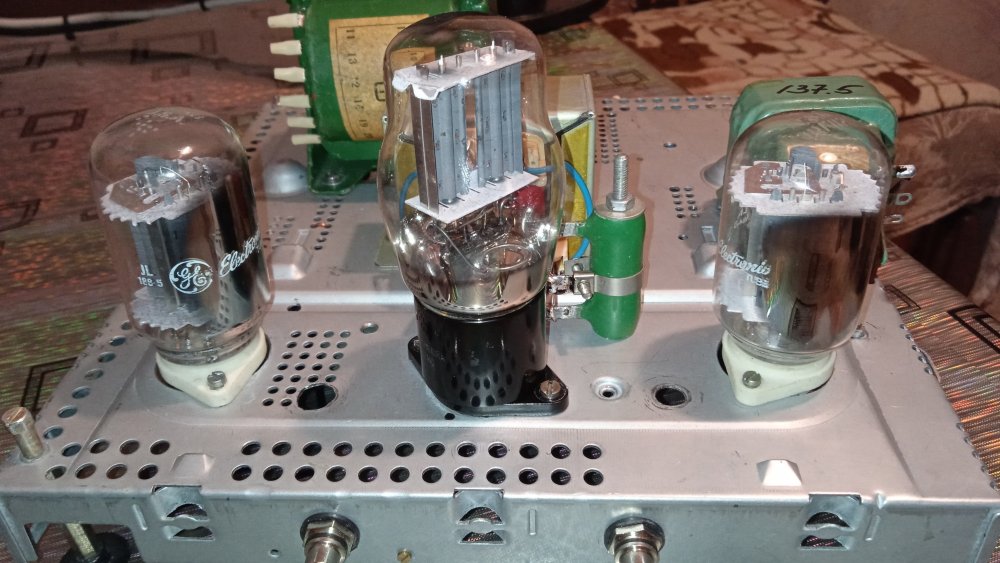

Получил 21LR, вытащил ламели из магноваль, подогнул, сделал волну как у старых ПЛК -8, на ночь сверл навтыкал 1.1 мм. утром вставил лампы, вошли с небольшим усилием, в общем нормально держатся в панели.


  • Like (+1) 2
TMV Enthusiast

TMV

Posted
Posted

Если сделать самодельную панельку, то можно попробовать воспользоваться цанговыми контактами с разъемов ГРПМ, у них размер как раз хорошо подходит для ножек 0,9 - 1 мм.

Примерил на лампу 16LU8A , у них ноги тоже 1 мм, хорошо оделись, плотно.

Либо можно поставить китайскую B9D, у них контакты меньше чем на наших магновалях.

https://aliexpress.ru/item/33057726993.html?sku_id=67454151818

https://aliexpress.ru/item/4001009639433.html?spm=a2g2w.cart.cart_split.119.16364aa6zU9dbs&sku_id=10000013436216666&_ga=2.239096579.1619260030.1678342876-307593066.1652650280

https://aliexpress.ru/item/32879040126.html?sku_id=65661528847

На фото два сверла 0,9 и 1 мм.

DSCF3422.thumb.JPG.c8906b6c6886cf688d49642c296cf890.JPGDSCF3424.thumb.JPG.7704b0dcce2f5535501dca9706717af9.JPGDSCF3425.thumb.JPG.a1b1483c2fa6964d505b631b773923fd.JPGDSCF3426.thumb.JPG.e4165e9a7fb10c70355dab61202f9962.JPGDSCF3427.thumb.JPG.393176ff9d04de4cde217ac0a7fa903c.JPGDSCF3428.thumb.JPG.d0a9474abca2ddbbad385b74047ec556.JPGDSCF3429.thumb.JPG.9c32994570a7750470d949e88e7aed3c.JPGDSCF3430.thumb.JPG.75d99b668b34ce7b6be31e4b7b541c7a.JPG



  • Like (+1) 3
Сергей Б Local

Сергей Б

Posted
Posted

Я ставил контакты от разъёмов СНЦ, позолоченные и очень пружинистые. Только приклеивать нельзя, он должен болтаться в панели, я с тыльной стороны припаивал колечко из медной проволоки. Фото было на старом АП в теме 6LR8.

  • 2 weeks later...
Nittis Local

Nittis

Posted
Posted
В 28.03.2023 в 10:32, Сергей Б сказал:

Я ставил контакты от разъёмов СНЦ...

 Применял их, и те, что постом выше для самодельных панелек Римлок. Оба варианта прижились.
С уважением, Nittis
