Малошумящий двуполярный блок питания

Valinor

By Valinor
in Power supply

 Share

Recommended Posts

Valinor Local

Valinor

Posted
Posted

Успешно собирал для транзисторного фонокорректора двуполярный блок питания, решил поделиться, может кому-то пригодиться тоже такой вариант БП.

Автор: Владимир Мосягин, источник.

Назначение — питание предусилителей, аналого-цифровых и цифро-аналоговых преобразователей, RIAA корректоров, усилителей для стереотелефонов в классе А, схем без общей отрицательной обратной связи, схем с токовой обратной связью и других маломощных конструкций, требующих стабилизированных напряжений с малым и сверхмалым уровнем пульсаций.

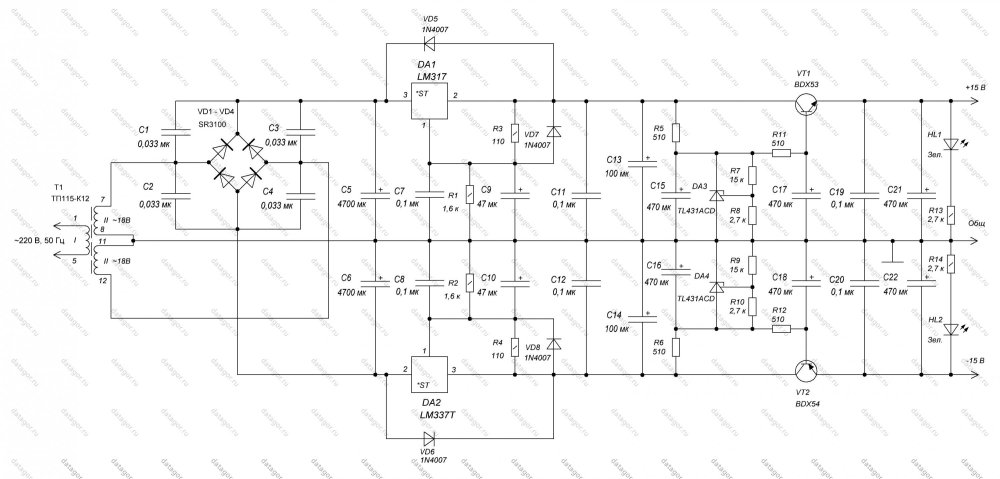

Принципиальная схема:


Оксидные конденсаторы лучше брать с низким импедансом и большим импульсным током. Этим требованиям отвечают серии, используемые в материнских платах и блоках питания.

Номиналы резисторов, определяющих выходные напряжения стабилизаторов DA1 и DA2, можно изменить, например, поставить R1=R2=2,2 кОм; R3=R4=150 Ом или R1=R2=3,9 кОм; R3=R4=270 Ом.

Емкость конденсаторов С1 — С4 подбирается с точностью не хуже 3-5%.

Транзисторы BDX53/BDX54 можно заменить соответственно на TIP122/TIP127 или TIP132/TIP137.

Требуемые выходные напряжения (±15 В) устанавливаются под нагрузкой подбором сопротивлений резисторов R7 и R9.

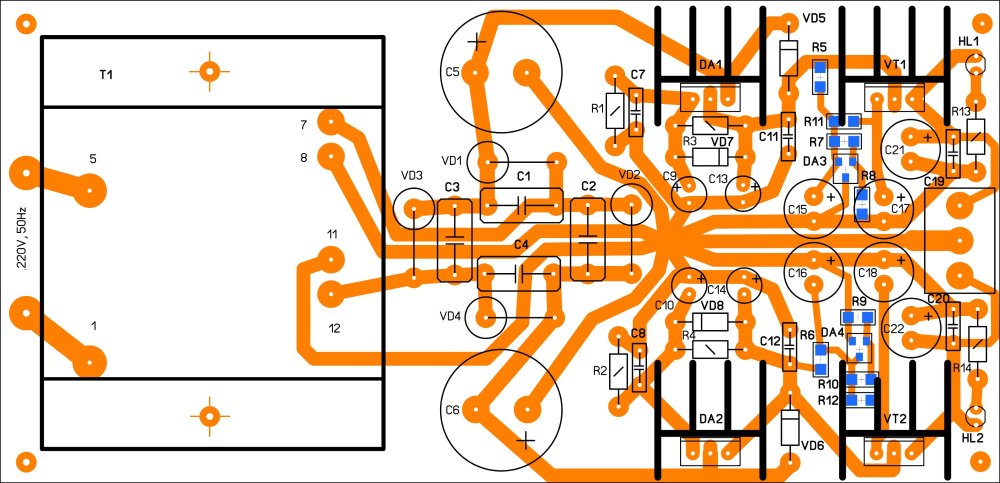

Печатная плата:


Для надежной работы схемы, показанной на рис. 1 необходимо, чтобы падение напряжения между входом и выходом микросхемы DA1, а также между базой и эмиттером транзистора VT1 было больше или равно 4 В.
При переменном напряжении на вторичных обмотках трансформатора Т1 ~18 В постоянное напряжение на конденсаторе С5 с учетом падения под нагрузкой:
UС5=UII*корень 2*0,95=18*1,41*0,95=24 В.
Напряжение на выходе микросхемы DA1:
UDA1=Uоп(1+R1/R3)+Iпот*R1=1,25*(1+1600/110)+100*10^-6*1600=19,5 В.
Падение напряжения между входом и выходом микросхемы DA1 составит 24-19,5=4,5 В.
Падение напряжения между базой и эмиттером транзистора VT1 будет 19,5-15=4,5 В.
В вашем случае на вторичных обмотках трансформатора Т1 имеется переменное напряжение ~15 В.
UС5=20 В, напряжение на выходе микросхемы DA1 должно быть 16 В (R1=1,3 кОм), напряжение на выходе блока питания 12 В (R7=12 кОм).

  • Like (+1) 1
