Двухтак из того что завалялось

Илья Александрович
 Share

Recommended Posts

Илья Александрович Community Regular

Илья Александрович

Posted
Posted

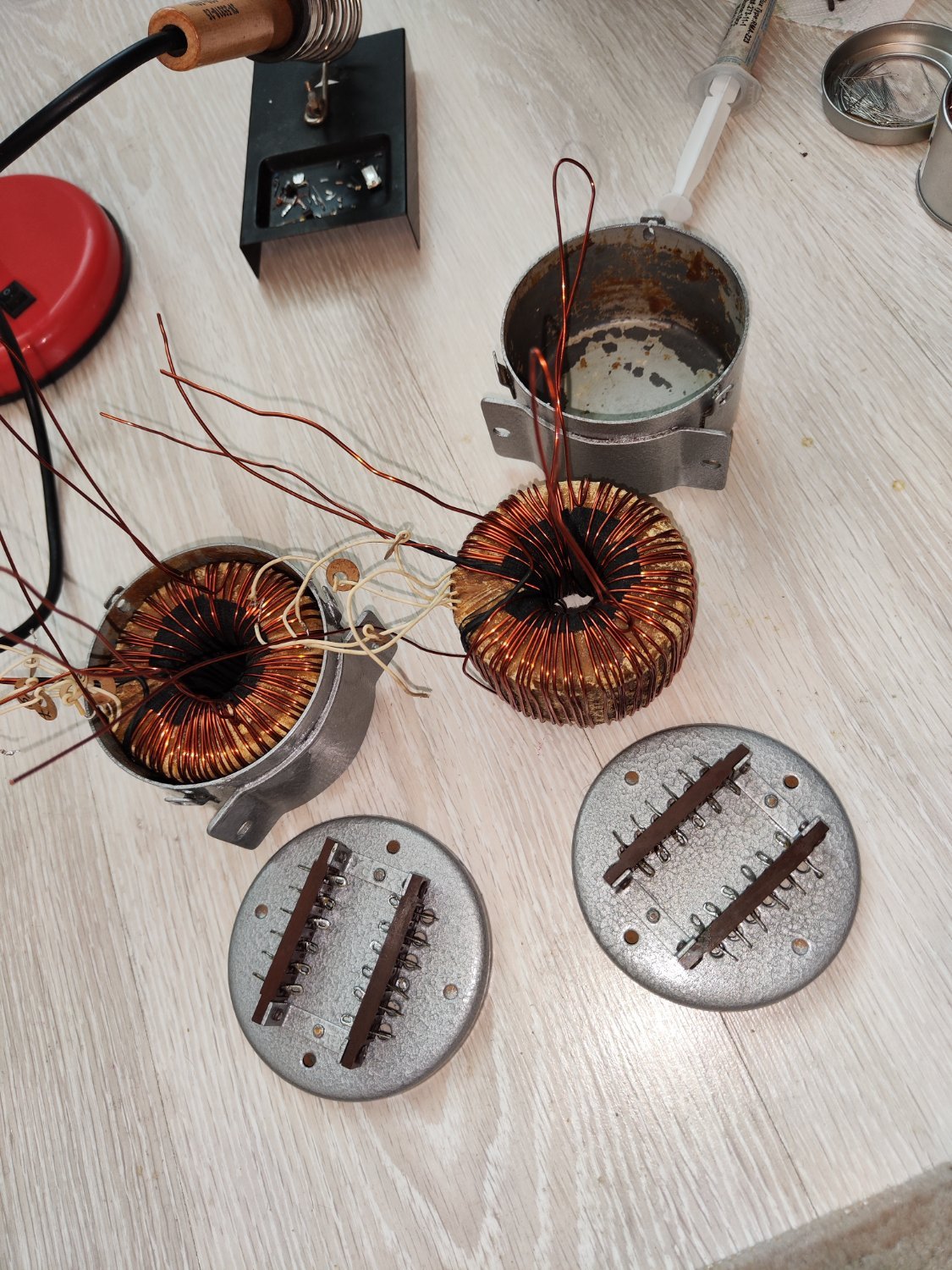

Растерзал летом несколько генераторов г3-34, давно не делал двухтакт а если еще и тетродный то вообще никогда, наверное тема  будет интересна начинающим, все что будет в теме легкодоступно и стоит не дорого. Трансформаторы твт-24 в данном случае из вторичных имели только одну высокоомную обмотку, попробуем потом ее использовать как катодную. Трансформаторы греем, вынимаем и мотаем, в моем случае так как провод 1,25 заканчивался то он был использован только для первого слоя, первый слой провод 1,25 51-52 витка, второй 30 витков 1мм с отводами от каждого 10 го, разумеется этм цифры могут быть немного другими, отталкиваемся от сопротивления акустики и планируемых к использованию ламп, второй каждый виток второго слоя лежит через 1-2 витка первого для более полного заполнения сердечника. Корпуса окрашены молотковой краской.
