Включение усилителя и ультрафесты

Lukasarts

By Lukasarts
in Help for beginners

 Share

Recommended Posts

СЮТ Local

СЮТ

Posted
Posted
20 часов назад, Lukasarts сказал:

у Вас автоматизированная схема такого заряда?

Вот схемка, резистор подбирается на момент срабатывания, лампа 13 Ватт:



Реле включения.GIF

Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
1 час назад, Сергей А сказал:

Больше не меньше . Вас же время не жмет. :) Главное чтобы резисторы выдержали. Меньше всегда можно сделать . До установки напряжения на конденсаторах.

Точно - точно!!! Спасибо..

Ушел в эксперименты !!

ys7475 Contributor

ys7475

Posted
Posted
17 часов назад, СЮТ сказал:

Вот схемка, резистор подбирается на момент срабатывания, лампа 13 Ватт:



Реле включения.GIF

Какое реле здесь лучше использовать? Нет ли проблем с недостаточно резким его включением?

Я использовал подсмотренную где-то схему на TL431, которая хоть и съедает 1.5 вольта от 12 вольт на реле, включает его резко (при достижении 2.5вольт на управляющем выводе).

СЮТ Local

СЮТ

Posted
Posted
6 часов назад, ys7475 сказал:

Какое реле здесь лучше использовать? Нет ли проблем с недостаточно резким его включением?

Реле близкое к используемым напряжением (у меня автомобильное на 12 Вольт), включение плавное, через 15 секунд (у меня), зависит от номинала резистора. Ставил подстроечник и подбирал чёткость срабатывания...

Timvlv Enthusiast

Timvlv

Posted
Posted

Конечно лучше схема на TL431, у простой схемы не получишь выдержку более нескольких секунд - реле будет срабатывать медленно, контакты подгорать.



СЮТ Local

СЮТ

Posted
Posted

Ничего там не подгорает, бросок тока идёт через лампу, она вспыхивает и плавно гаснет, потом щелчок и вуаля...

И так 10 лет подряд))...

  • Like (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
6 часов назад, СЮТ сказал:

Ничего там не подгорает, бросок тока идёт через лампу, она вспыхивает и плавно гаснет, потом щелчок и вуаля...

И так 10 лет подряд))...

Т.е. можно так же замутить и на 220 вольт первичку трансформатора?

СЮТ Local

СЮТ

Posted
Posted

Думаю, это надо делать на постоянном токе, то есть во вторичке. Но - есть у меня устройство с лампой 300 Ватт для переменки, им включаю усилители при ремонте и апгрейде - если что-то не так - лампа вспыхивает и берёт все напряжение на себя. Вот схема, рисовал для приятеля, SA1 - первое включение, если лампа вспыхла и погасла - включаю SA2. Можно привязать ко вторичке через контакты реле (там будет достаточно SA2) :

Для Ромы.GIF

  • Like (+1) 5
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

Мысль пришла в голову...пока не забыл - пишу.

А если использовать старый добрый дроссель?

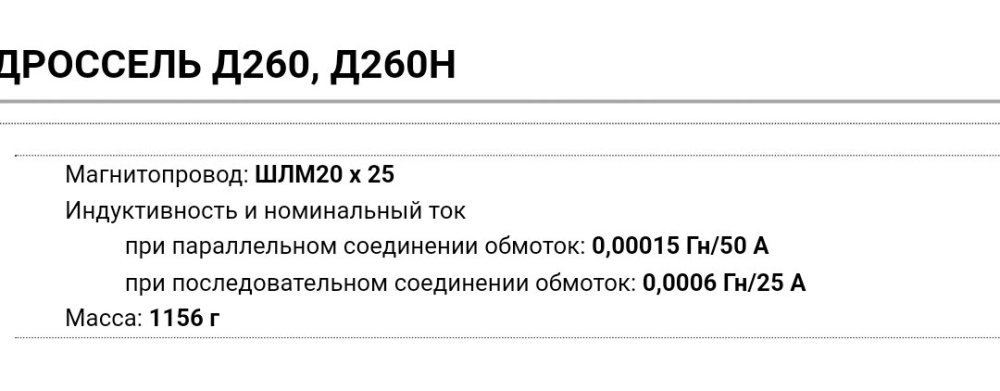

У меня есть в загашнике 4 одинаковых дросселя... Д 260в.

Если его поставить в разрыв с конденсаторной батареей по "+" и по "-" он сгладит момент заряда конденсаторов ?






BAA Master

BAA

Posted
Posted
9 hours ago, Lukasarts said:

Если его поставить в разрыв с конденсаторной батареей по "+" и по "-" он сгладит момент заряда конденсаторов ?

"Сгладит", но имейте ввиду, что получите LC контур, и при включении получится двойное напряжение. Соответственно плавный пуск придется оставить.

  • Like (+1) 1
alss Proficient

alss

Posted
Posted
5 часов назад, BAA сказал:

но имейте ввиду, что получите LC контур, и при включении получится двойное напряжение.

Ну зачем народ пугать? Сравнить добротность этого контура и выходное сопротивление выпрямителя - да там чисто апериодический процесс остается.

BAA Master

BAA

Posted
Posted
3 hours ago, alss said:

Ну зачем народ пугать?

Пугать надо, по любому ;-)0048.thumb.png.1fa933e85830cf6fdfb2a5d208ddaf2e.png
С добротностью согласен, при 80000uF и 600uH выброс с 29 амплитудного переменки до 35в, см аттач. Если же 29 это действующее, то пропорционально больше, до 48.

  • 4 weeks later...
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted

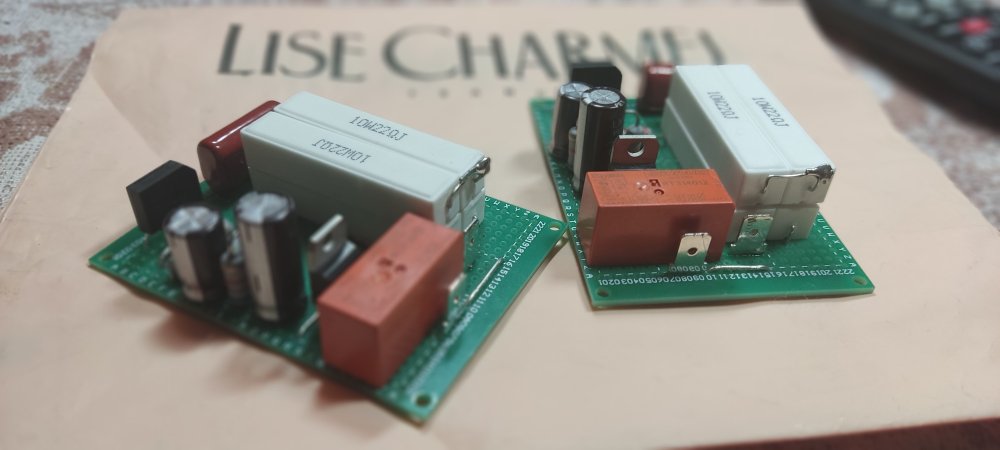

В общем было сделано:

Добавил в задержку платы первички ещё пару 10 ватных резисторов. 4 шт по 22 ома включены последовательно. Это будет ограничивать пусковой ток трансформатора. Итого 88 ом. На 12 секунд.

Теперь вопрос. Этого хватит что бы зарядить батарею конденсаторов 160000 мкФ в фильтре и не убить диоды ультрафесты? Спасибо.


BAA Master

BAA

Posted
Posted

60APU04
These devices are ideally suited for HF welding
Максимальный повторяющийся ток на 20кГц - 120А и 60А средний - тяжеловато будет спалить сварочные диоды.
Имеем 88 Ом на первичке при 25 амплитуды => приведенный ток 220/88=2,5А Ктр=12 => 30А... вопросы?

  • Like (+1) 1
  • Thanks (+1) 1
Lukasarts Proficient

Lukasarts

Posted
  • Author
Posted
В 25.12.2022 в 16:49, BAA сказал:

60APU04
These devices are ideally suited for HF welding
Максимальный повторяющийся ток на 20кГц - 120А и 60А средний - тяжеловато будет спалить сварочные диоды.
Имеем 88 Ом на первичке при 25 амплитуды => приведенный ток 220/88=2,5А Ктр=12 => 30А... вопросы?

Сенькйу. Вопросов больше не имею )
