Нахваливать не стану, все и так знают, куда их применить.

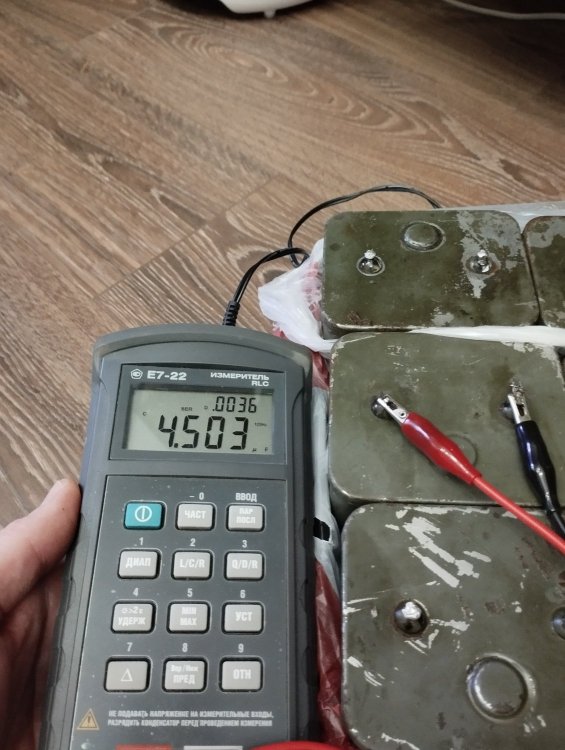

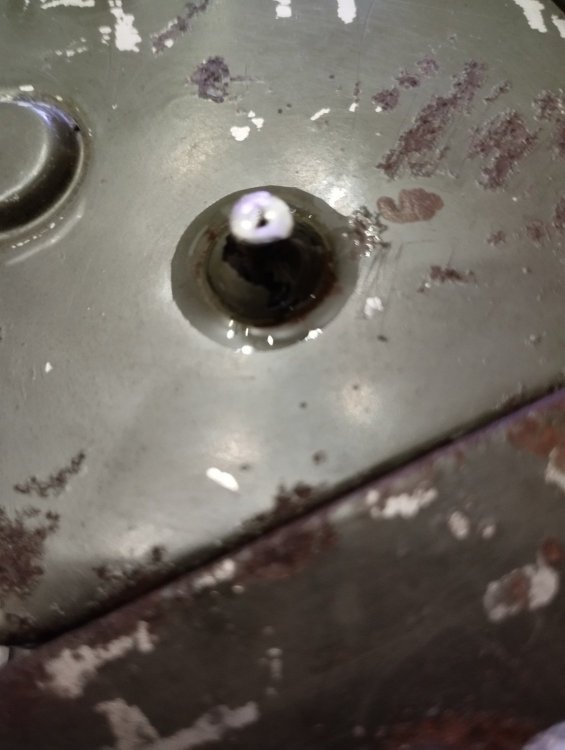

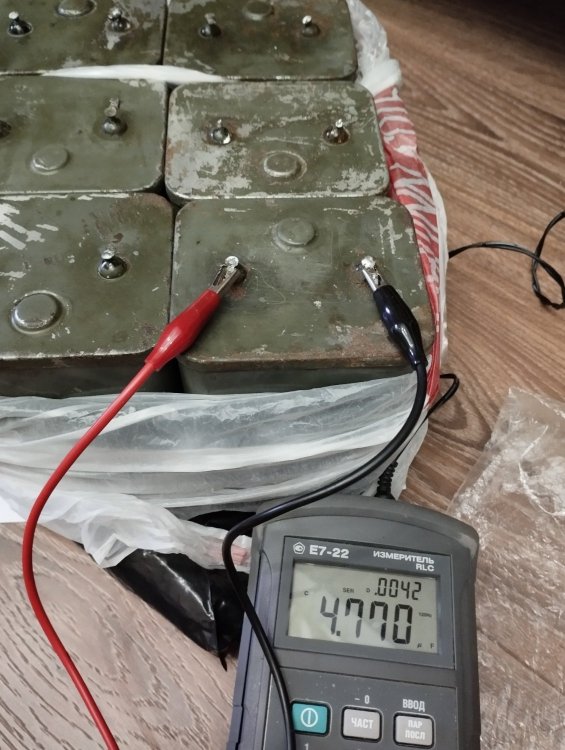

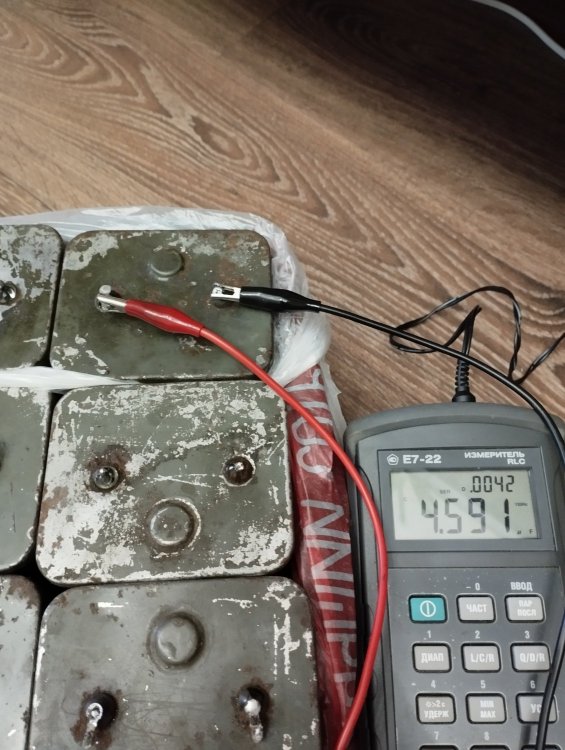

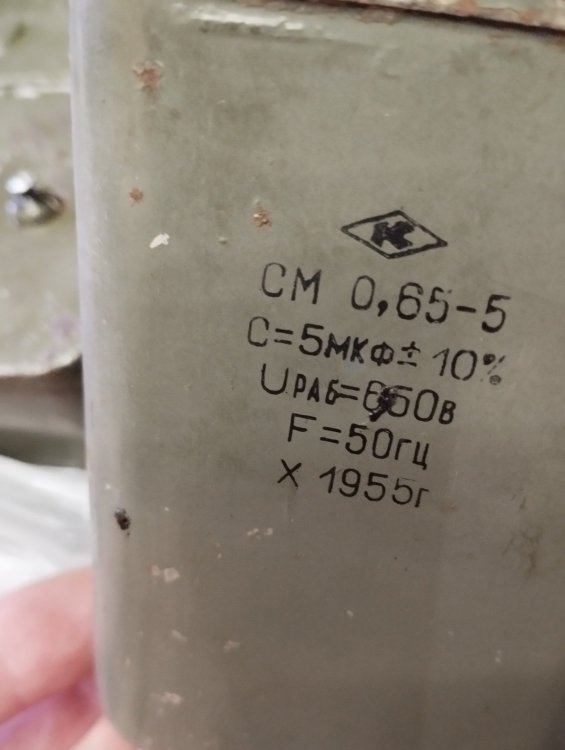

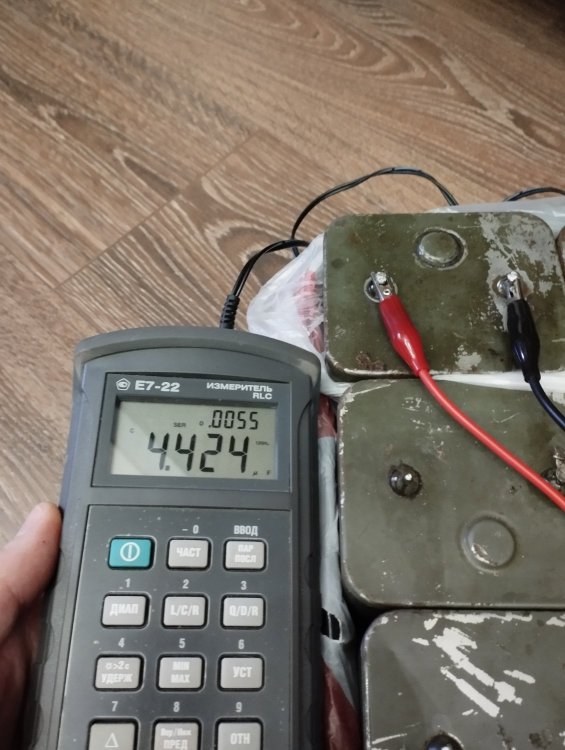

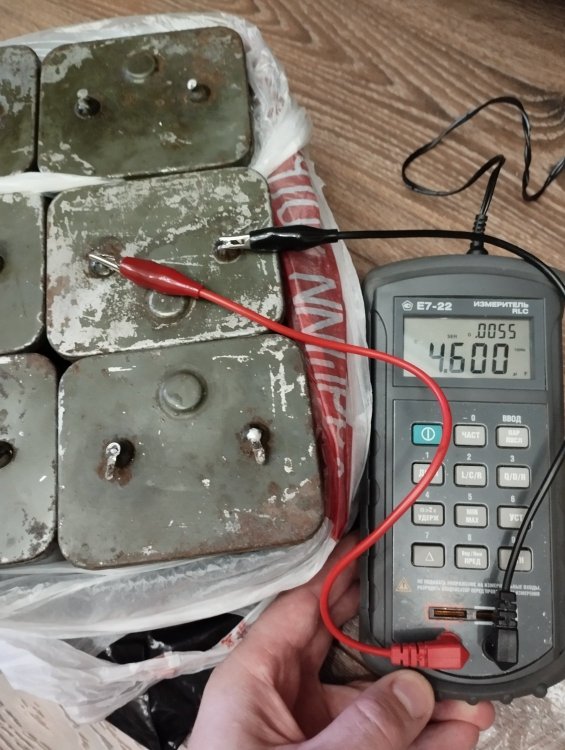

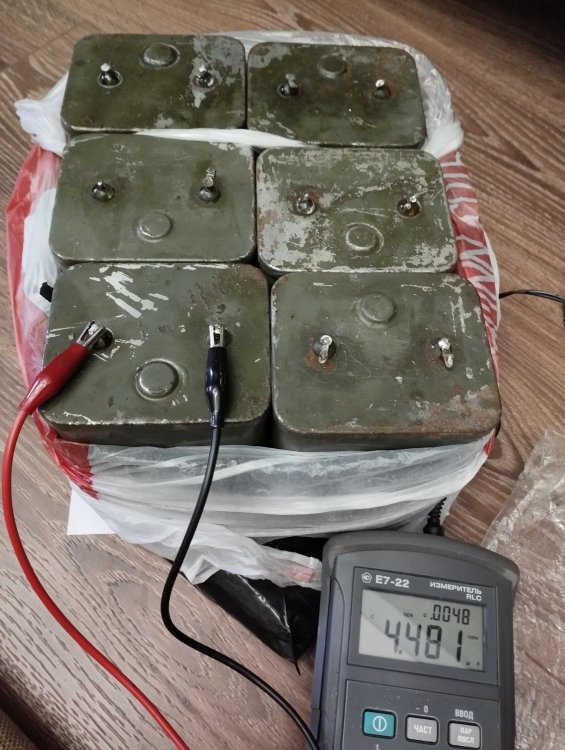

Все 6шт 55 года, часть с допуском 10%, часть 20%. Вид конечно потрёпанный, местами ржавчина, руки надо будет приложить. У двух отсутствуют ламельки для пайки, но сами выводы на месте, припаять можно. У одного сверху через вывод масло подтекает, набегает капелька вокруг изолятора. Все проверены, параметры на фото. Цена 10000 за все. Если завышена, поправьте. Оплата на карту сб.

Желателен самовывоз из Щёлково, иногда езжу в Москву, могу с собой захватить и сказать куда приехать.

Если вдруг нужна отправка, не забываем про вес, 1,2кг один штук, отправка почта, сдэк, яндекс по предоплате.

Если есть вопросы, пожелания или нужны доп фото, пишите в ЛС.
