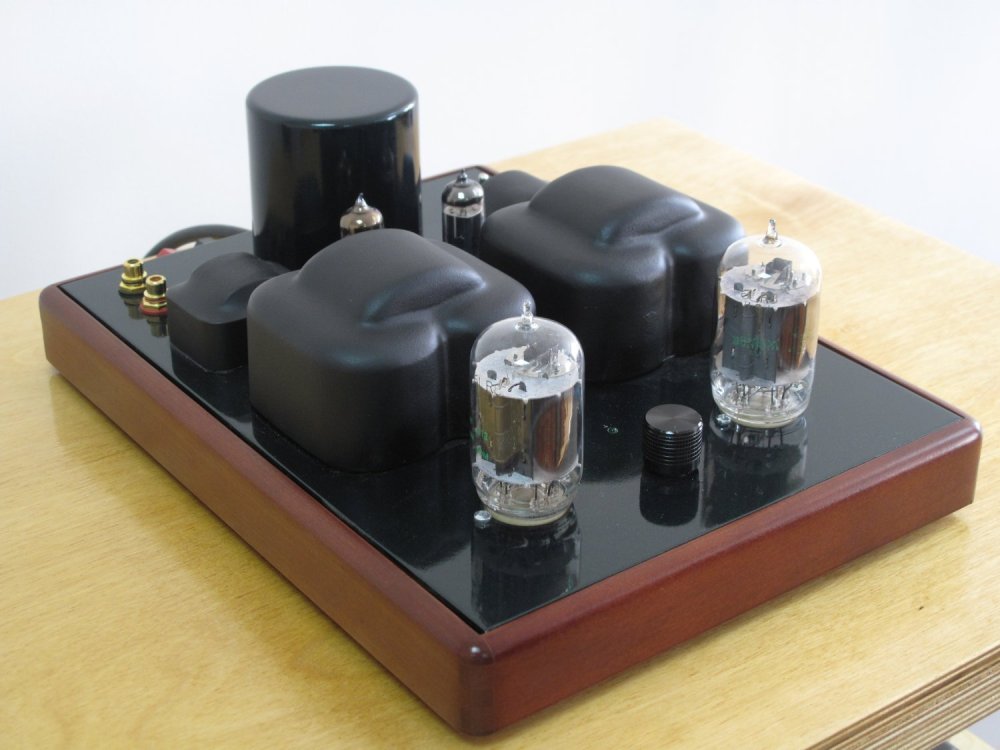

Так и должно казаться - триодный режим ламп. Или вы использовали отсюда только фазоинвертор и питание? Тогда соберите схему от Юрий_Б. Или подобную -
By AlexKorotov · Posted
На счёт усилителей мощности спорить не буду. Может там принцип "чем больше глубина ООС , тем лучше" работает. Но по поводу корректирующих усилителей у меня опыт совпадает с Н. Суховым. Есть пассивная коррекция и она при субъективном сравнении каждый раз оказывалась лучше, чем коррекция АЧХ в цепи ООС включенная с низкоомного выхода усилителя на инвертирующий вход. Сравнивалось неоднократно не только в корректорах для винила, но и в усилителях записи/воспроизведения магнитофонов. Причем это не единичный случаи, а закономерность, которая повторялась каждый раз, причем мною это воспринималось так же как и использование двухкаскадных усилителей на паре транзисторов (т. н. двойки), это слушать было невозможно (может по причине недостатка глубины ООС в таких "двойках"). Коррекция из второго каскада ОУ (с постоянной, пусть и не высокой глубиной), пусть и не так хороша, как пассивная в чистом виде, но приближается к ней (субьективно). Она проще в исполнении, т к пассивная в чистом виде заметно сложнее в схеме. Попробуйте все же послушать, а не изменять и моделировать, это достаточно просто: переключить всего несколько деталей, да немного на пару дБ падает усиление, в том же магнитофоне в УВ, но это изменение громкости можно проигнорировать. Кстати я пробовал наши 157уд2 + биполяр на входе, подключая цепи коррекции ко второму каскаду, он имеет выход для внешней коррекции самого ОУ. Коррекция с низкоомного выхода ОУ, которая естественно позволяет сохранить высокое петлевое усиление и глубину ООС звучит предсказуемо уныло-механистично, и я (и не только я) каждый раз это отчётливо слышу. Это настолько ужасно, что слушать подобные устройства у меня хватает терпения только на несколько минут. Почему не допустить, что в кенвуде решили так вот сделать по результатам слуховой экспертизы? Кстати, корр из ямахи, кажется того же Сухова, но с классической коррекцией из низкоомного выхода, хорошо воспроизводил только музыку типа iron maiden, почему то идеально подходил под подобные жанры, но не более. Да, отличная динамика, но очень утомляет. -
Во, можно взять еше одну флешку и накатать на нее MoodeAudio -
Не могу согласиться. Это же ваше сравнение некорректно , с меня только замечания. .. все что сочтете нужным … Тут дело ваше . Что то непонятно написано ? Задайте транзистору например стандартное усиление 100 с помощью ОС как вы изобразили . Вставив в эмиттер резистор ветви ОС , который от делителя на 100 . Постоянное смещение компенсируйте в цепи базы . Оставляя ток эмиттера прежним Во втором случае те же 0.5 мВ входных поделите делителем , поскольку мы не можем произвольно менять входной сигнал. И этим делителем добейтесь переменки на коллекторе равной первому случаю. И теперь уже смотрим где какие искажения и дБ. Исходно у вас написано - транзистор нагружен на цепь ОС. Только почему-то забываете , что он не просто нагружен на нее , а охвачен ею , той самой ОС. -
By VladimirZh · Posted
Пробовал эту схему, звук тихий. В ультролинейном режиме на Днипро 14а, питание 306в -
Согласитесь, что было бы логично и правильно оформить своё предложение в виде схемы, а лучше, в виде схемного файла, привести графики, подтверждающие вашу точку зрения. Тогда я смогу сравнить всё, что посчитаю нужным. А если вместо схем художественное описание, то на меня же ляжет куча неблагодарной работы, так же? -
-
Судя по данным из сети на выходной трансформатор, Вторичка не имеет секционирование, а это значит что более менее вменяемого звучания, можно добится в пентодном включении.. И только в AB классе и только для акустики на 8 Ом! Подойдёт схема "Классик" только потребуется переделать предварительную часть, ну или оставить как есть. (6Ж7 предпочтительнее) Ссылка на чтиво, по ней есть доработка от МАИ. -
-
-
Вдогонку: вес блока примерно 55 кг. ВВ источник, полагаю будет весить соизмеримо, драйверный блок скорее всего не превысит 25 кг. Ламповый киловатт мощи в 135кг))) В то время как однотактники абсурдно малой мощности тяжелее))) -
Интересное сравнение. Чтобы сравнивать что-либо нужно обеспечить равные условия. Давайте в первом примере указанную цепь ОС все таки замкнем правильно , на эмиттер транзистора. И соответственно получим какое-то напряжение сигнала на коллекторе. Затем во втором примере обеспечим на базе необходимое напряжение для такого же коллекторного как в первом случае. Но! Делитель от первоначального ( в первом примере) сделаем на резисторах ( реальных , малошумящих) . Тогда мы сможем равнозначно ( почти) сравнивать достигнутое.
-
By VladimirZh · Posted
Имеются выходные трансформаторы от Днипро 14а, хотел бы собрать двухтакт из имеющихся ламп 6п6с + 6н9с, нужна схема -
Для концертного двухтактника киловатта на 3-4 самое то)))) Выходной каскад усилителя приобрел свой окончательный облик. Переместил его в квартиру чтобы заняться сборкой блока высоковольтного источника питания.
-
By Sagittarius · Posted
Усиление есть линейность. Вот каскад с общим эмиттером. Ты видел такие тыщу раз. Но никогда не задумывался, от чего зависит его линейность. Давай, подумаем вместе. Хоба. Вот два каскада. Два идентичных элемента усилителя. Каждый нагружен на генератор тока, не пропускающий переменную составляющую, с бесконечным сопротивлением переменному току. Вот только один из них подгружен цепью ООС от суховского винил-корректора: По условию ТЗ, выходное напряжение каскадов идентично. Это и понятно: независимо от схемотехники корректоров, их выходное напряжение задано существующими стандартами. Нам надо всего лишь сравнить, какой каскад линейнее, и понять, почему. Первый каскад, искажений в звуковом диапазоне порядка процента Второй каскад: 0,003%. Отчего такая разница? А вот от чего: для получения одного и того же выходного напряжения входное напряжение первого каскада равно два раза по 0,5 мВ, ибо генераторов два, 19 и 20к: А второго в 153 раза меньше. Или на 43 дБ. Почти на столько же децибел второй каскад и линейнее первого. А ведь никакой ООС ещё нигде нет. Второй каскад исходно линейнее до введения ООС. И какой отсюда следовает вывод? Для получения каскада с высокой исходной линейностью необходимо повысить его усиление. Нехудо бы вспомнить, как оно вычисляется: Ку = Rн / rэ Отношению сопротивления или, лучше, импеданса нагрузки к сопротивлению эмиттера, где rэ = 25 мВ / Iэ, мА. Не догадался ли кто до этого повышения линейности каскада раньше нас? Ответов всего два: 1. Да, догадался. 2. Нет, догадался. Рассмотрим схему ОУ, профессионального усилителя. В зоне 1 дифкаскад Т1Т2 нагружен на высокое выходное сопротивление зеркала Т3Т4 и включенное параллельно ему высокое входное сопротивление повторителя Т5. В зоне 2 каскад с ОЭ Т6 нагружен ровно так же: на генератор тока I2 (в реале - транзистор с высоким выходным сопротивлением) и включенное параллельно ему высокое входное сопротивление ВК Т7Т8. Оказывается, весь мира знает, что нельзя нагружать каскад с высоким выходным сопротивлением на низкоимпедансные цепи ООС, как это сделали кенвуды, соблазнив неопытного наивного чукотского инженера: *инженер - допустимый в приличном обществе эвфемизм, обозначающий умственно недееспособного гражданина. Если два инженера собирают усилитель вместе - жди беды и сборища фатальных ошибок в схеме. Усиление = линейность-2.zip
-
-
