Kroul

Внимательно читаем: http://oldradio.qrz.ru/tubes/russian/detail/5c3s_2.shtml

Насыщение происходит когда суммарное напряжений гармоник и напряжения основной гармоники превышает допустимое. Прочитайте внимательно статью и узнаете какие гармоники бывают в сети. Тут речь не о том что появится какая-то гармоника частотой 500Гц с амплитудой более 2500В)). Рабочая частота наиболее популярного кенотрона по паспорту 500Гц. Резонансы возникают везде где есть условия, из-за межвитковых емкостей и индуктивностей ТП или дросселя, в самих конденсаторах…

С вч помехами проблем особых нет, их убирают соответствующими фильтрами. А вот с гармониками различных порядков(а речь идет именно о них) всё гораздо хуже, хотя бы потому, что кроме ваших обычных конденсаторов в выпрямителе существуют ещё и различные индуктивности( включая и индуктивность рассеяния тр-ра питания) в сочетании с которыми гармоники могут вызвать различные резонансы, приводящие к перенапряжениям и, например, к пробою этих самых конденсаторов, также они могут ввести в насыщение магнитопровод трансформатора питания…

Вот что гуляет в нашей сети.https://www.energosoyuz.spb.ru/ru/content/dokazano-v-elektrosetyah-sushchestvuyut-vysshie-garmoniki-s-chastotami-svyshe-2-kgc

Страницы из книги «Расчет трансформаторов и дросселей малой мощности», Белопольский И.И. и др.

Видимо, вы слишком много мотали, так сказать намотались, раз такое пишите))). Написали бы просто, сам в непонятках)).

Внутри тора магнитопровод, снаружи обмотка и всё остальное. А где верх и низ так и осталось непонятным))).

А где у тора верх и низ?

Предлагаю трансформатор питания от лампового осциллографа TR-4401 В полностью рабочем состоянии, которому я так и не нашел применения, а место занимает. Вес 13.2кг. Размеры магнитопровода 165х145х74. Данные по его обмоткам есть в интернете. На последнем фото представлена схема его блока питания, по ней можно судить нужен он вам или слишком избыточный. Цена 10 000р.,

Чем глубже в лес тем страшнее

И на броневом никто не сможет намотать с нулевой емкостью между обмотками. Когда надо уменьшить межобмоточную емкость в тороидальном трансформаторе магнитопровод разбивают на необходимое количество секторов и мотают чередуя. Потом соединяют подходящим способом. Таким образом её уменьшают до требуемой.

Броневой, у него активное больше, потом стержневой ну а потом тороидальный, у него все получше. Ну Вы же сами всё знаете.

Да не прошу я, мне всё равно, пусть делает как хочет. Он написал, достаточно ли тех фото, вот я и написал, а надо было просто промолчать)).

Только необходимо, но пока не достаточно. Чтобы приблизительно понять , надо включить его через латр, а ко вторичной обмотке приставить ваши две индикаторные отвертки, далее постепенно увеличивать напряжение пока не загорятся светодиоды. Они должны загореться одновременно при любом положении вилки. Вот тогда можно считать, что достаточно. Дима, твои однозначно лучше.

Конечно, только зачем? Чтобы использовать кому-то как груз для засолки капусты, блин, опять на гастрономию тянет))). Или нет, для паяльника подойдет. А стержневых(ПЛ) есть фото?

Понятно, у тебя они все правильные. Но по активному то броневой проигрывает, остальные параметры пока оставим в стороне. Может тут визуальное влияет на результат сравнения? Мне вот тоже броневые кажутся изящнее, видимо, это идет из дестства, тогда других я не видел)).

А у тебя были одновременно оба для сравнения в минимальном промежутке времени? И ты сравнивал свои со своим или же стержневой был не твой?

Дима а ты делал и стержневые тоже?

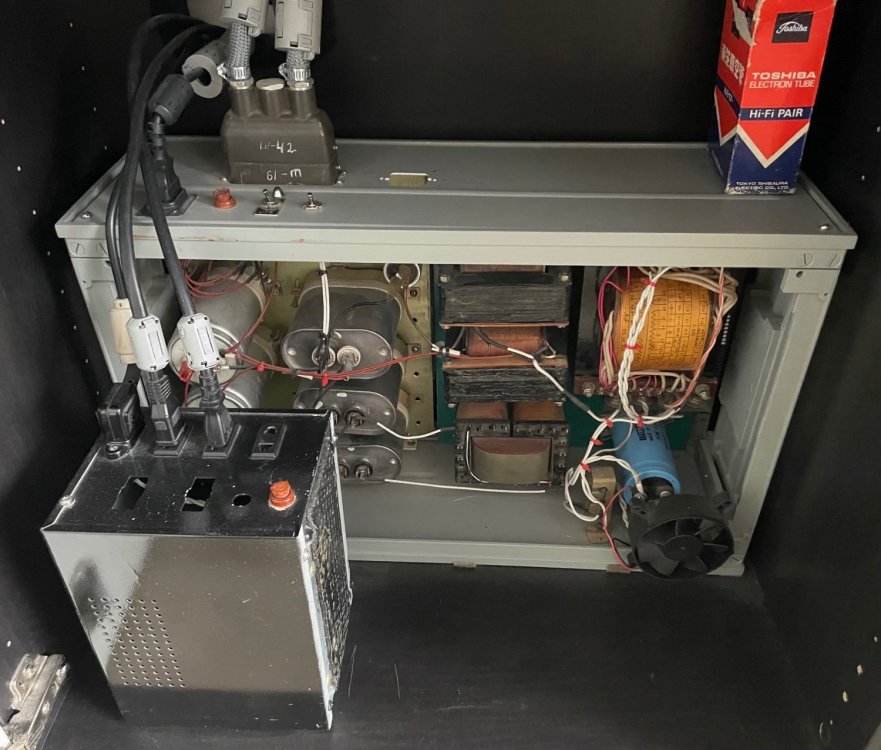

Вот посмотрел и сделал вывод, что у вас там обычный трансформатор. У РТ все емкости между выводами обмоток должны быть симметричны, также симметричны должны быть все распределенные емкости…У вас обычный трансформатор от которого нет никакой пользы, только вред о котором я писал, ну раз разве что играет роль какого-то фильтра…

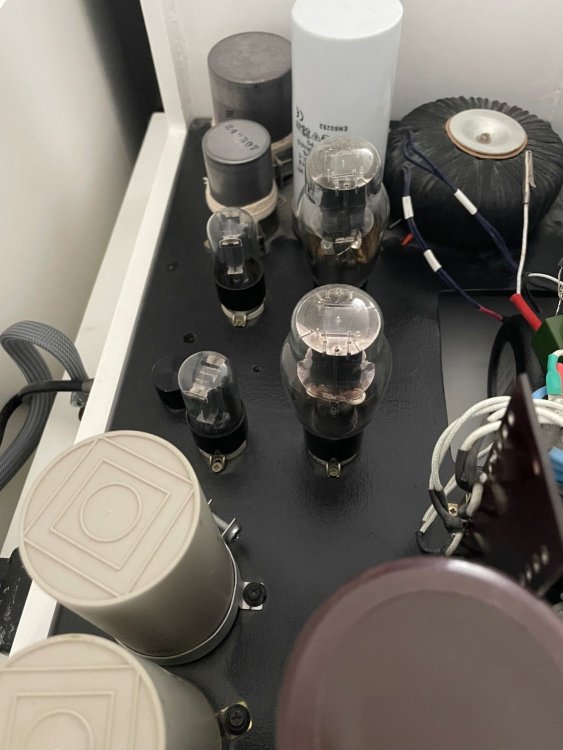

Чем хуже? У меня вообще-то тороидальный в целях безопасности)), после регенератора.

Сопротивления обмоток меньше у стержневого при равных площадях окна и сечения, легче симметрировать…

Измерить и увидеть «методику» работы LC фильтра Вы сможете когда его соберете. Фильтры гармоник бывают пассивные и активные, самые простые это пассивные. Они представляют собой LC контуры включенные параллельно нагрузке и настроенные на частоты подавляемых гармоник, они даже продаются готовые. Вот видите, ничего сложного, надо только определить какие гармоники гуляют в Вашей сети. С ВЧ помехами все проще. Далее с РТ, я уже писал для чего он в основном используется, что да, он что-то там фильтруют, но и увеличивает амплитуду гармоник. Что не устраивает? Какая ещё конкретика нужна? Какие измерения хотите увидеть? Зачем они Вам? Измеряйте у себя.

Кто хочет тот всегда найдет, ищите, литературы пруд пруди, особенно в интернете. Или надо на блюдечке? И ещё, нет методики работы, а есть принцип работы.

двухкатушечный практически всегда лучше броневого, при правильной намотке. Ваш опыт ни о чем не говорит, чтобы сделать какие-то объективные выводы надо прослушать, например, 50 трансформаторов 50 слушателям))), а потом правильно обработать результаты. А так это пустые разговоры типа мясо вкуснее рыбы или что-то подобное из кулинарии)).

Не обязательно со средней точкой, надо чтобы амплитуда синфазной помехи на обоих концах была одинаковой, вот тогда синфазный фильтр её эффективно гасит(см. принцип работы синфазного фильтра).
