Почему то в АС их слышно.
-
А возможно ли рассмотреть расположение выходников и силового не в ряд на заднем плане Выше приводил чертеж шасси (черная картинка) как раз под две в параллель лампы. Когда в ряд установил на шасси моточные (ширина шасси 40 см) типоразмера EI 120, силовик перемотанный 3,5 витка на вольт ТСШ 170. Нагрузил силовик а к первичке ТВЗ подсоединил милливольтметр. Сколько не вертел ниже 4 мВ на первичке не получить было. Шасси с прибором заземлял улучшило Но размещение просто на деревянном столе гораздо лучше. Отложил по этой причине в сторон для РР может в будущем.
-
Для это пластины перед и бока в Леруа с ЛДСП отрезки нарежу
-
Коллеги, тема интересная. Предложение рассмотреть отверстия такого рода, во всяком случае мне удобно и 9и штырьковые панельки прикручивать. есть чертеж для нарезки, но файл не загружает такое расширение. Еще такое предложение. Если не силно замороченный корпус в плане гибок, то поробовать в разных местах посмотреть стоимость. Во всяком случае чувство такое, что у нас то было ы дешевле чем в западной части. За эту пластину 2мм. черновой стали весной отдал 700 с копейками рублей.
-
Коллеги, доброго дня всем. Доложусь в общем. Выкинул силовики - торы (Торелл) и поставил один крохоный силовик-тор от Василия Карты. Более ничего не трогал. Все проблеммы исчезли от слова совсем. Огромная благодарность Карте за этот силовичек
-
Накалы запитаны от стабов, по одному на каждую лампу (от одной обмотки на силовике отдельно на каждую лампу мост диодный, конденсатор и стаб DC/DC). Их выводы намеренно с общей землей не цеплял. Спасибо за советы коллеги. Насколько я понял - надо еще покрутить в плоскостях торы - силовики. А лучше какой нибудь силовик на проводах подкинуть за пределами корпуса и будет ясно. Еще момент - если смотреть расположение торов и дросселей. Есть ли вероятность воздействия силовиков на торы ? Изначально я хотел торы к вертикальной стенке справа (боковая стенка) прикрутить, даже отверстия и шпильки сделал, но прикрутил на дно друг на друга.
-
Коллеги, накалы выпрямлены со стабами. МКТ в стальных корпусах толщиной 3 мм. По размерам каждая сторона МКТ примерно на 1,5 см находится от стенок экранов. МКТ на данный момент изолированы от экранов, экраны скручены между собой и одним проводком подпаяны к первому электролиту после моста. как может замкнутая коробка влиять на МКТ внутри непонятно. Корпус преда сделан из ЛДСП чтоб уйти от влияния шасси. Только МКТ в экранах. Попробую силовик переориентировать, другие дроссели поставить и крепления МКТ на землю посадить. недавно делал эксперимент. К первичке ТВЗ подключал милливольтметр и рядом нагружал силовик. Всяко азно вертел крутил как на столе (деревянном) так и ставил на мет шасси. Если шасси соединить с корпусом милливольтметра, то эффект как будто моточные на деревянном столе стоят. Соединял крепления ТВЗ к шасси металлическому (силовик изолирован) наводка с 1 мВ до 6 мВ вырастала. Видимо из - за близкого расположения креплений ТВЗ к сердечнику. В ТВЗ крепления и стяжки изолированы от сердечника.
-

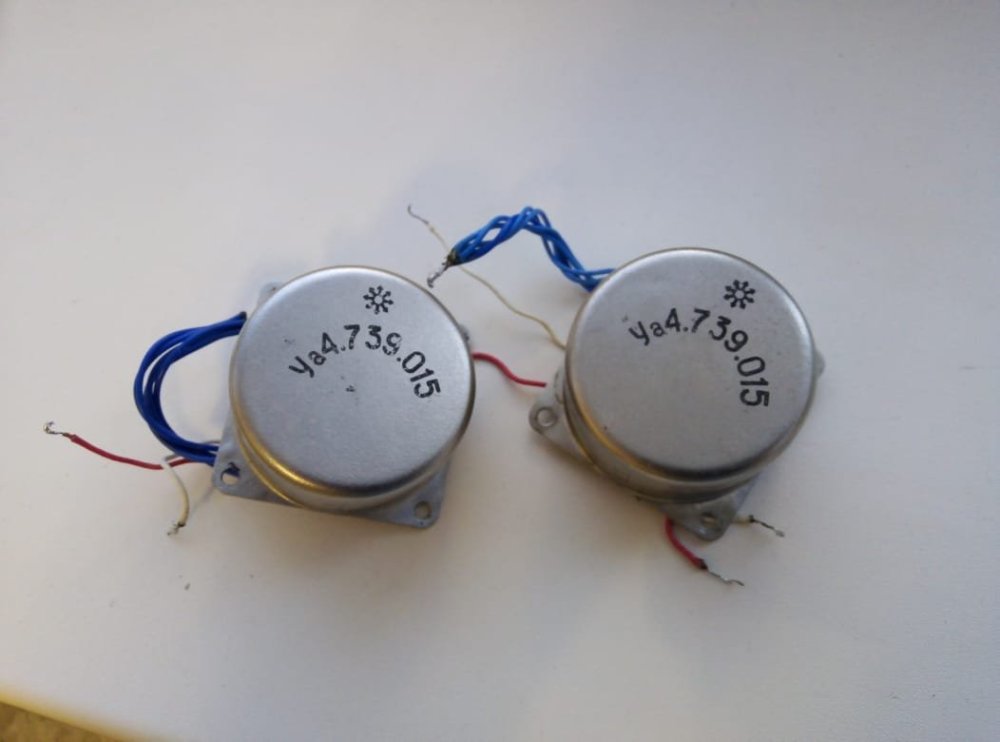

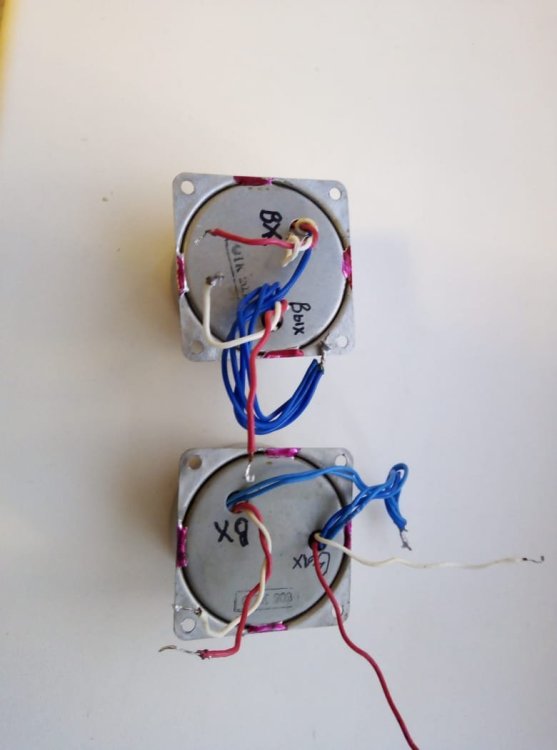

Можете привести пример пожалуйста. У меня есть моноблоки РР сейчас стоят входные расщепляющие трансики (от чего то) - 6с7б - конденсаторы на плечо и на выходе 6п13с. До этого пытался повторить РР по топологии Кости ВКН - вх расщепляющий - 6н8с - МКТ РР/РР - и 6п31с/6п13с. МКТ мотал Костя ВКН. Что только ни делал, разводка, питание и т д и эти МКТ воткнул в кожухи толщиной 4 мм. не помогло. Как только МКТ заменил кондерами, все фон ушел. В последствии надстоил анодное до 465 В (силовик позволял) и поставил 6с7б. Т.е. вх расщепляющие - 6с7б - конденсаторы - 6п13с. Отказался с болью от этих МКТ из -а фона, хотя звук супер был конечно. В АС полная тишина.правда дроссели под РР мотал Константин - супер. А с МКТ ни в одном устройстве не задается.
-
Так не пробовал, но без ламп фонит
-
По дросселям, да ест сомнение. Первый советский. По измерениям 6 Гн, 50 Ом, 470 мкф. А вторые дроссели какие то немецкие. На них написано 10 Гн 100 мА мерятся 247 Ом. Сколько в макетах не пробовал, нигде не приживались.
-
Нет, там "-" от ЦАПа идет к РГ и сразу к катодам ламп. Некорректно указал на рисунке.
-
А вот реализация 1541 с МКТ и 6н6п два триода в УПТ. МКТ 4 к 1 И тоже этот фон. В ней также пробовали кенотронное питание, и диодное. Электронные дроссели и простые. Засада какая то. Усилители молчат, а преды или уси с МКТ - капец.
-
Спасибо за отклик Вот до этого вариант с "красивым " монтажом был с кенотронным питанием. Эти же МКТ, только силовик другой. Все в колпаки 3 мм одел и толку не было. В нем тоже много чего перепахивал. И гирлянды кондеров навешивал.
-
Разводка земли то что на схеме нарисовал верная ?
-
Легко, это 6 или 7 вариация, до этого в металлических корпусах делал с другими силовиками Схематично нарисовал реальные соединения, они короткие
-
Может кто показать конструктив свой ?
-
Всем доброго дня. Просьба поделится опытом в построении таких схем. Несколько раз ппробовал собрать буферы на 6н6п с МКТ для ЦАПов 1543 и 1541. Недавно просто делал пред на 6ж43п с МКТ (схема из статьи Шалина). во всех вариантах не могу избавиться от наводок на МКТ. Различная топология земли, наглухо все экранировано (колпаки из стали 3 мм), 3 варианта МКТ, Питание и кены, и гибридное и сейчас обычный мост. Фильтрация CLCLC по канально. Земля звездой. Накалы постоянкой запитаны. Развязывающий сетевой трансформатор присутствует. Но фон/наводка присутствует. Если к МКТ напрямую АС подключать, то все ОК. Отличный одноламповый усь получается. Но в качестве преда прям беда. С выхода ЦАП 1543 все отлично.
-
Гудеть/вибрировать точно будет, хоть какая индукция силовика.
-
Сама 1541 нормальная. У меня знакомый и не один делали идо сих пор слушают. Правда печатки сами делали. Я вряд ли печаткой займусь. Вот и спрашивал, мож кто проверенные китайские платы порекомендует.
-
Добрый день коллеги. Может есть ли у Вас опыт использования китайских плат в сборе TDA1541 ? Ранее покупал этот ЦАП, только без TDA1541, чип есть свой https://aliexpress.ru/item/1005003106354678.html?sku_id=12000024120749200&spm=a2g2w.productlist.search_results.12.18854aa6EbqBiY В стоковом варианте совсем плохой звук. Как будто на уши давит ультразвуковой тон, сиплость. В последствии убрал все лишнее и сделал ламповый выход 6н6п с ТВЗ. Игрался u/i резистором. По восприятию осталось также, только в меньшей степени. Может кто-нибудь посоветует другой вариант китайской нормальной платы ЦАПА С уважением
-
Куплю СГ-16п - 6 шт и электролиты 100 мкф 450 В - 6 шт с хорошими параметрами. желательно ЭПКОС Соответственно с одного места (не разными посылками) Предложения в Л/С
-
Внизу моноблоки РР 6п13с, еще ниже моноблоки там СЕ на двух 6с19п в параллель. По середине пред на 6ж43п. Ниже преда сетевой развязывающий трансформатор.
-
Первоначально блоки были уже, Из-за наводки силовика пришлось переориентировать моточные и расширить шасси. Не кошерно получилось, но что поделать.
-
Если интересно 2 гу50, Анодное 400 В, токи по 90 мА. ТВЗ, типоразмер EI 120, набор 60 мм. Зимой брал здесь под катушки какое то советское железо. И как потом выяснилось толщиной пластин 0,7 мм. Ra 3,5 кОм, 8 Ом, по памяти 2600 или 2800 вит. 0,35. Вот нисколько не пожалел что сделал эти моноблоки. Примерно первый заход на гу50 в 2015 году на Прибоевских трансах и М6 железо и от ТСШ 170 и т п. С тех пор много раз заходил на нее, а сколько драйверов перебрал, ни счесть, разное питание. Изъездил ее вдоль и поперек. И только сейчас она устроила полностью по звуку с ТВЗ на непонятно каком железе и выпрямлении питания обычным мостом. Нее, ну если все такие гурманы, то конечно отстой. Но если исходить из реалии в которых живем, отличная лампа, отличный звук и под разные жанры.
-
Коллеги, у меня работают моноблоки СЕ на 2*гу50 в параллель. Все есть и музыкальность и голос и драйв. А какой низ на трехполосках , закачаешься.
