Ахмед, всё просто и понятно: Пишу я миниатюры, которые народу ну очень нравятся (а я и пишу для народа, не для музеев) и получаю после отправки картин исключительно хвалебные отзывы - ни одного нарекания за 30 лет! НО! У меня нет высшего худ. образования и соответственно знаний настоящей живописи профессионального уровня. Собственно любой искусствовед взглянув на мои картины может произнести - это "мультики", лубок (народный уровень), красиво, но не живописно. И будет прав. Но народ, покупатели, в восторге. Так и в радио. Самые важные отзывы не от народа (покупателей), а от технарей, профессионалов, коллег "по цеху" . Думаю, это и так всем понятно . Нет?

Вот именно слово "конструктивная критика" и отбивает всех от создания подобных тем. Сергей в переписке тоже высказывал свои сомнения на счёт такой полезной темы и предлагал сделать её закрытой от комментариев. По моей просьбе решили сделать открытой для комментирования, я же обещал ему отсекать всех "критиканов". Очень хорошо его понимаю, посему допускаю в теме наличие доп. предложений и советов - И НИКАКОЙ "КОНСТРУКТИВНОЙ КРИТИКИ", которая у нас всё превращает в обычный срач! За критиканство буду не просто сносить комментарии, но и сразу без предупреждения лишать слова на неделю!

Спасибо и пр. ставьте пожалуйста в первом комментарии темы Сергею Б, я лишь помог оформить тему!

Труд немалый, но при этом может быть много доп. советов по существу. От тебя, Дима, в том числе.

Совершенно согласен, книга не для профессионалов, а для обычных радиолюбителей, у которых нет навыков по намотке ТВЗ и ТА - именно поэтому и размещена в отделе техподдержке для начинающих. Приветствуются дополнительные рекомендации для новичков - именно на уровне их понимания данного процесса.

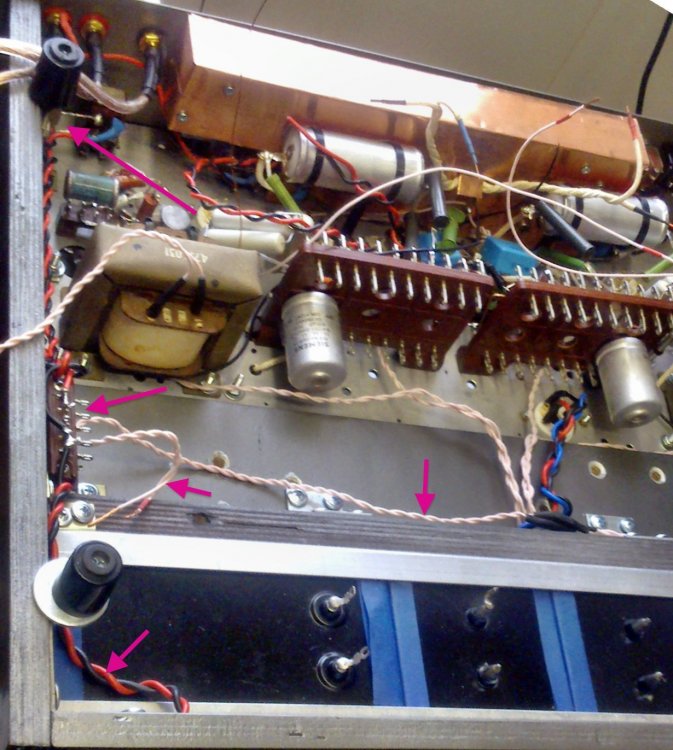

Собственно всё. Включаем, слушаем. В этом журнале нам захотелось поэтапно описать весь процесс изготовления/сборки простого лампового усилителя, без применения каких либо специальных комплектующих. То есть из того, что можно приобрести в обычном магазине радиодеталей или на радиорынке. Конечно сейчас нет никаких проблем с покупкой любых компонентов “аудиофильской” серии, но если никогда этим не занимался, то лучше для ознакомления попробовать сначала на простых и доступных компонентах. А уже когда сам собрал и прочувствовал, что к чему, можно уже заняться апгрейдом. В дальнейшем, мы планируем выпустить серию подобных журналов, в которых так же подробно будут описаны более сложные схемы усилителей, включая двухтактные, с прямонакальными лампами, корректоры, предварительные усилители и многое другое. Если Вас устраивает тип корпуса и расположение трансформаторов, можете смело собирать усилитель описанный выше, он не издаст ни одного лишнего звука, я имею ввиду фон, возбуждение, шуршание и всяческие потрескивания, если нет, и Вы решили сделать свой проэкт, с другой компоновкой, обязательно “отрепетируйте” расположение силового и выходных трансформаторов друг относительно друга. То есть включите силовой трансформатор в сеть, к выходным трансформаторам подключите головные телефоны ( наушники ) , и подвигайте выходными трансформаторами вокруг силового, Вы услышите как меняется в наушниках гудение с частотой 50 Герц, найдите положение, при котором гул минимален, от этого и отталкивайтесь при разработке дизайна. Удачи ! _____________________________________________________________________ На всякий случай, в конце ещё раз даём схему. _____________________________________________________ Скачать (или посмотреть) книгу Сергея Б можно по ссылке: https://disk.yandex.ru/i/F8F3UxIJlN-26w п.с. по ссылке так же архив с фото из данной темы.

Продолжаем первичную обмотку. То есть сейчас пойдёт вторая секция первичной обмотки Для этого берём конец тонкого провода, который мы ранее отрезали и отогнули влево, перекладываем его на правую сторону, и примерно вот так укорачиваем. Зачищаем кончик от лака, примерно на 12-15 мм. На самом деле, количество витков в половинках первичной обмотки может отличаться от того, что у меня получилось. Я примерно представлял, что в окно такого размера войдёт немногим более 3000 витков провода диаметром 0,2 мм, и три слоя провода диаметром 0,63 мм. По этому в первую половину решил намотать 1500 витков ( уместилось 1570) , а во втору сколько уместится (уместилось 1830).Вполне можно уложить 1700+1700, вряд ли что от этого изменится. Если Вы задумаете применить железо от вышеуказанных ОСМ – 0,1 , то в их окно уместится 2 х 1600 витков 0,265. или 2 х 1500 х 0,28 или 2 х 2000 х 0,2. Вторичная обмотка будет иметь 3 секции по 49 витков провода диаметром 0,75 мм. Здесь можно сделать выбор, исходя из имеющегося провода. ГЛАВА ТРЕТЬЯ – СИЛОВОЙ ТРАНСФОРМАТОР. Мы решили сначала всё намотать, а уже потом всё проварить в воске, собрать, скрутить, причесать и покрасить. Значит так, для силового, или анодно – накального нам подойдёт практически любой трансформатор, мощностью от 100 ватт. Например вышеупомянутый ОСМ – 0,1 Тогда это будет выглядеть так : Сетевая обмотка 990 витков провода диаметром 0,41мм. Анодная обмотка 1250 витков провода диаметром 0,25 мм. Обмотка накала ламп 30 витков провода 0,75 – 0,8 мм. Обмотка накала кенотрона 24 витка провода 0,95 – 1,0 мм. Но у трансформаторов ОСМ – 0,1 довольно маленькое окно, мы не сможем разместить “правильную” анодную обмотку, то есть нам нужно выпрямленных 270 вольт, кенотрон представляет из себя два диода, и что бы нам получить двухполупериодный выпрямитель, нужно иметь обмотку 270 – 0 – 270 вольт, то есть 540 с отводом от середины. Как я уже писал, в окно ОСМ – 0,1 столько провода не войдёт, уместится только одна обмотка на 270 вольт, и к кенотрону придётся добавить пару полупроводниковх диодов, в принципе ничего страшного, мы часто так делаем, но хочется что бы было по настоящему, как в те времена, когда полупроводниковых диодов ещё не было. Более подробно мы вернёмся к обсуждению выпрямителя, когда перейдём к основной схеме. А сейчас продолжаем мотать. У нас ничего не должно, и не может гудеть. Сетевая обмотка этого трансформатора содержала слишком мало витков, всего 660. Внешний размер железа 105 х 90 мм. , толщина набора 50 мм. , в общем трансформатор с излишней мощностью, но для усилителя это даже полезно, да и греться не будет. Размер окна 17 х 52 мм. Думаю нет смысла описывать его разборку и разматывание. Сетевая обмотка готова, выводы сделаны проводом сечением 0,5 квадратных мм. , в изоляции красного цвета. Дальше три слоя бумаги. Начали вторую тысячу. Здесь видно как сделан нулевой отвод. Собственно так же точно мотается вторая половина анодной обмотки, и заканчивается припаиванием к ней второго жёлтого провода. Сверху кладём четыре слоя бумаги. Предвижу справедливый вопрос уважаемого читателя, хороший вопрос J , а всё таки, что же мы делаем ? Вот теперь, когда у нас материализовались трансформаторы, мы уже можем из них что-то сложить. Мы выбрали вот такой корпус из имеющихся у нас. Как говорится не низок не высок, именно то, что нужно, всё умещается. Это прикидочная расстановка, что бы было понятнее куда двигаться дальше. На этом пока с корпусом закончим, вернёмся к нему чуть позже. ГЛАВА ЧЕТВЁРТАЯ – ПРОПИТКА ТРАНСФОРМАТОРОВ. На эту тему много говорилось и говорится, единого мнения – пропитывать или не пропитывать - нет, становится ли звук хуже из за увеличения ёмкости обмотки, или он становтся лучше, тоже в общем не договорились. Нам нравится звук пропитанных трансформаторов, хотя кардинально он от не пропитанных не отличается, всё на уровне каких-то едва уловимых мелочей. Вы тоже можете пропустить эту процедуру. принципиальное, воска может быть и 10% и 30% , у кого что есть. Вместо церезина можно использовать парафин. Если пропитать чистым церезином или парафином, он через несколько лет охрупчится и превратится в белый порошок,с небольшой добавкой воска (пчелиного J) , этого не произойдёт и через 10-15 лет, состав останется пластичным. Датчик температуры прикреплён к кастрюле сбоку, поблизости от кипятильника. Если Вы не планируете заниматься этим в дальнейшем, то конечно обзаводиться этим хозяйством нет никакого смысла, один раз проварить трансформаторы можно и в консервной банке, например в водяной бане, греть банку на газовой или электрической плите, я бы не стал, легко получить локальный перегрев, который повредит изоляцию проводов. ГЛАВА ПЯТАЯ – СБОРКА И КОММУТАЦИЯ ТРАНСФОРМАТОРОВ. Теперь будем коммутировать вторичную обмотку, если помните, секции первичной обмотки мы соединили в процессе намотки, а выводы секций вторичной обмотки, просто вывели в стороны. наносите на него тонкий слой какого нибудь крема, полироля, воска, что бы смола не приклеилась к стеклу. Собираете железо в пакет, пластины одна к одной, ставите этот пакет на стекло, только не основанием, а теми тремя стержнями, на которые мы наносили смолу, то есть ЭТА плоскость важна для формирования ровного зазора. Пакет можно слегка обстучать резиновым молотком, что бы каждая пластина коснулась стекла. Далее пакет можно сжать струбциной через два деревянных бруска, сильно сжимать не нужно, просто что бы не распадался, наносим на пакет небольшой слой эпоксидной смолы и даём ей впитаться, то есть протечь между пластинами. Достаточно промазать смолой только снаружи. После этого пакет немного сжимаем, выдавленную смолу лучше снять тряпкой, что бы потом не спиливать её напильником и наждачкой. Если смола попала на стекло, тоже не страшно, крем не даст ей приклеиться. Так же на стекле собирается пакет из замыкающих пластин. ГЛАВА ШЕСТАЯ – КОРПУС. Здесь мы долго задерживаться не будем, потому что внешний вид и форму, каждый для себя определит сам, может у кого-то есть что-то готовое, или имеется какой либо сгоревший усилитель, в котором хотелось бы поменять начинку. Нам нравится дерево, по этому практически все конструкции мы собираем в нём, только лампы в основном ставим на алюминий или латунь, потому что из за систематического нагрева/охлаждения, дерево практически всегда трескается вокруг ламповых панелек. Теперь плавно переходим к схеме. ГЛАВА СЕДЬМАЯ – СХЕМА. Она у нас такая, “рукописная”. В процессе обсуждения схемы, в глубокие дебри с формулами и терминами забираться не будем, схема самая обычная, подобных описаний достаточно в журналах и интернете. Как видим, нам понадобятся четыре лампы : V1- 6Н8С – двойной триод, мы его используем для предварительного усиления сигнала в обоих какналах, по половинке на каждый. V2 - 6П6С – выходной тетрод, собственно усилитель мощности. V3 - 5Ц4С – кенотрон, выпрямитель переменного напряжения в постоянное. Конденсаторы С6 и С7 работают в обоих каналах, получается блок питания общий. Дроссель Др1 тоже общий, для развязки каналов друг от друга по питанию, служат резисторы R13, каждый состоит из двух запараллеленных резисторов по 150 ом. Как я уже писал, анодная обмотка у нас со средней точкой, двухсекционная, при таком включении, для двухполупериодного выпрямления понадобится только кенотрон. Если в трансформаторе только одна секция анодной обмотки, нужно будет добавить два полупроводниковых диода, и собрать выпрямитель по схеме указанной чуть ниже. Цепочка Vд 1, R14, С9 и Vд 2 – индикатор включения усилителя. Резистор R 12 служит для разрядки конденсаторов после выключения усилителя. Элементы R11, R10 и С8 образуют делитель анодного напряжения, он создаёт некоторое смещение на нитях накала ламп относительно катодов, служит для снижения уровня фона. Выходной трансформатор рассчитан на нагрузку 8 ом . Если нагрузка предполагается 4 ома, нужно перекоммутировать вторичные обмотки, сейчас у нас они включены последовательно, а нужно запараллелить вторую и третью секции, и их включить последовательно с первой. Об этом подробнее я расскажу в конце номера. Резистор R7 служит для устранения самовозбуждения усилителя, например при неудачном расположении элементов. У нас оно будет более менее правильным, но если Вы захотите что либо изменить, могут понадобиться. Резистор R3 тоже препятствует возбуждению, но если всё заработало как надо, то его можно не устанавливать, по этому номинал не указан, в случае если вдруг он понадобился, его номинал 510 ом…1,5 Ком. Для удобства и наглядности, располагаем все элементы схемы вот на такой полоске картона. Нумерация деталей полностью совпадает с принципиальной схемой. Ну что, начнём паять ? ГЛАВА ВОСЬМАЯ – МОНТАЖ. Расставляем все конденсаторы. Обратите внимание, они все ориентированы минусом на земляную шину. Минус на всех электролитических конденсаторах обозначен широкой полосой на корпусе. Жёлтые конденсаторы не электролитические, их в общем всёравно как ставить. Земляная шина,на фото внизу – отрезок медного обмоточного провода, диаметром 1…1,5 мм., длиной горизонтальной части 45-50 мм. На концы надета термоусадочная трубка, после чего они свёрнуты в петлю. Шина приклеена силиконовым герметиком. Горизонтальный участок зачищен от лака. сюда же на плюс припаиваем ещё по два провода на каждый конденсатор. Первый,здесь он тоже красный, пойдёт на лампу 6П6С на вывод 4 , это так называемая экранная сетка. Второй, эдесь он зелёный,пойдёт к резисторам R13. В верхнем правом углу, устанавливаем резисторы R13. Сначала наносим слой герметика, примерно 3-4 мм толщиной, кладём на него резисторы, так что бы расстояние между резисторами и алюминием было не менее 2-2,5 мм, и сверху наносим ещё немного силикона.

Вот и решай, чем отличается профессия от профессионала, как такового. Богатый Русский язык.... Именно так! Об этом выше и написал.

Ни какой пурги. Всё соответственно настройкам форума: ______________________________________________________ _______________________________________________________________ Что бы не устраивать "танцы с телефоном", лучше скачать проверенную годами бесплатную прогу для обработки изображений - на русском языке, интуитивно понятная, работает на любой версии винды - уменьшить или увеличить размер фото 30 сек, сохранить фото в лобом нужном формате - ещё 15 сек, закинуть на форум готовое фото +15сек. Итого, на всё одна минута. Скачать : (архив без пароля, 182 мб) https://disk.yandex.ru/d/5LGm-5mSIvCrrQ под спойлером фото с нужными нам операциями: Пользую её с 2012 года по сей день. Проста, удобна, многофункциональна. Для обработок фото самое оно!

Так спор в другой ветке, здесь он зачем? Здесь топикастер не спорит ни с кем и не спрашивает - какой нужен ТВЗ, а пишет о своём проекте, соответственно и то, что в нём применял. п.с. Но если есть нужда в совете (не споре), тогда другое дело. Но с "советами" не спорят, их обычно принимают с благодарностью и далее им следуют.

В некоторой степени вес даёт представление сразу о верхних с нижними границами АЧХ . То, что там 20-20.000 с хорошим (правильным!) КПД в "линеечку" , оно и так понятно, не будем же стращать и раздражать "поклонников ТВЗ " по "минимуму самодостаточности" изнурительными цифрами "по окраинам" сей "линеечки....

"Микро 3.5" отдельной темой: https://newaudioportal.com/topic/12425-микро-35-лофтин-уайт-в-версии-на-уо-186-abc1-ac2-ren904-во-188/#comment-129614

Естественно! Даже необходимы, многим!

Вот и предлагаю, от ТВЗ вернутся к обсуждению 6С4С, схемам, драйверам для неё и т.д., а вопрос с ТВЗ считать закрытым и более к нему не возвращаться. Всё всеми сказано сполна, чай не коровы, жевать до бесконечности....

У меня как раз не к формулам претензии, а к их трактовке оппонентом. А что, вырванный отрезок чем то выпадает из общего контента? Читать фото не каждый будет, а увеличенный читаемый отрезок как раз указывает на суть выбора - из каких соображений такой выбор, о чём здесь с усёром и спорят , утверждая - вот так и всё, остальное неверно, кпд минимально подходит и всё - дальше "вы с ума сходите" Что не так то? Нет, я должен в сотый раз читать Бурана и молча глотать его посты? Потому и написал:

Надоело, об одном и том-же сотый раз. Это у Вас "значит", исходя из ...

Не дождётесь. И что за неуважительная формулировка? То доктора нужны мастерам, то сдохнет - Не много на себя берёте?

Ну не всем нужно то, что Вы желаете для себя - каждый сам волен выбирать для себя то, что он желает себе, при этом не навязывая это другим с таким упорством. Вот именно заданный тон лично мне и не нравится, он у Вас обвинительно-оскорбительного характера . Кстати не лепое пишется слитно. Здесь у всех есть свой опыт применения ТВЗ (у некоторых и БТВЗ, которые Вы в кучу с обычными свалили) , исходя из этого опыта люди и выбирают, что им больше подходит - на том и слушают после сравнения. Вас никто не заставляет делать ни БТВЗ, ни чего то другого - так каково Вы столь навязчивы?

А можно своим миссионерством заниматься на других площадках, зачем именно здесь? Вам уже всё ответили, но Вы упорно насаждаете своё, оставьте в покое , делайте как считаете правильным, но зачем такое навязывание другим?

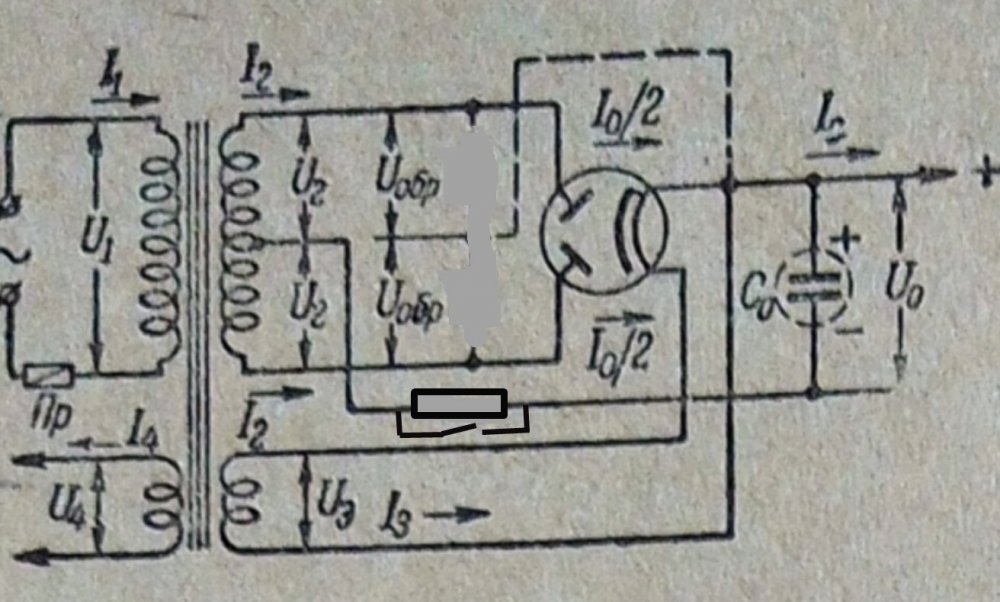

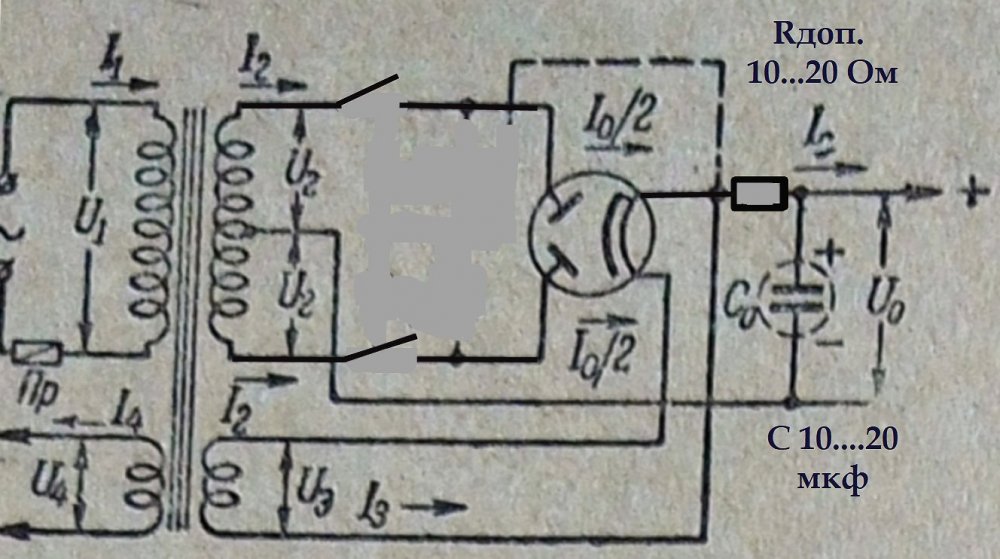

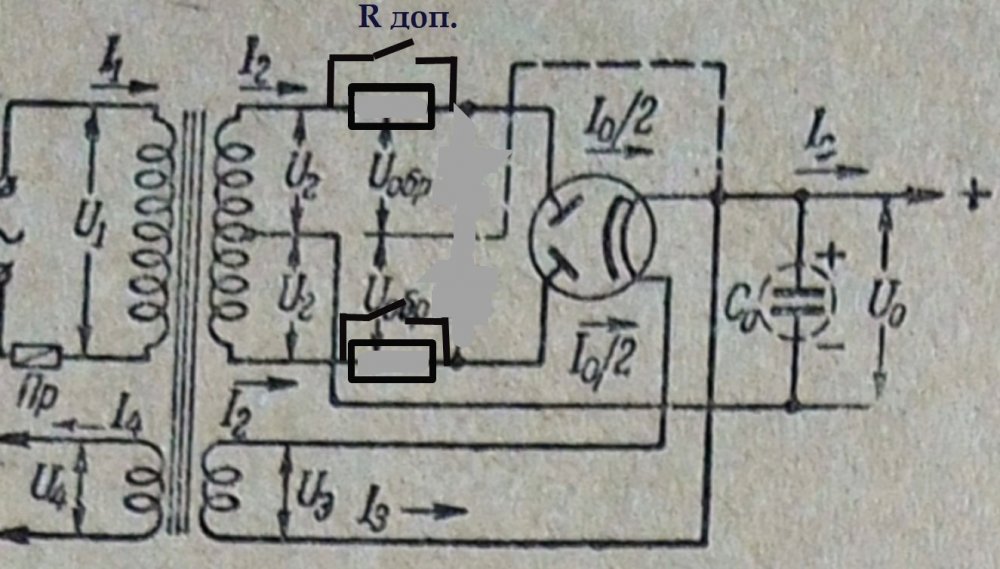

Тот, что был в вестнике Я ставил 6С4С с выходным твз 3к, 360в с бп (1.2к в катоде 6с4с) и 6ж8 первой лампой, все остальные детали (пусковые конд. 16мкф , зашунтированные к78-2 + к40у-9, переходные разные тогда пробовал, вроде как на к40-9 остановился, как наиболее "мягком" по звуку) как на схеме. Тогда мне звук очень даже понравился, несмотря на критику схемы на старом АП. 20 лет с хвостиком минуло, но иной раз кусает мысль - повторить и послушать....

Просто будьте более терпимы друг к другу и общайтесь в рамках приличия, без троллинга и язвительных ноток в написанном. Нет здесь врагов. Нет здесь и того, на кого следует свою агрессивность и недовольство выливать. Портал прежде всего для мирного времяпровождения среди единомышленников, насколько бы наши знания и взгляды не разнились . Дом это второй, а дома не гадят и не срут мозги друг другу, если только это нормальный дом, а не из которого хочется свинтить в ближайшую пивнуху....Объяснять такие простые вещи 50-75 летним дядям, это нонсенс . Зашли с плохим настроением, дуйте сразу в говорилку - там кричите "хочу посраться, вызываю на "бой" " - там и бычитесь друг на друга..... Всё. п.с. За троллинг и агрессию в техничке или гуманитарке буду сходу лишать слова на 3 дня, не взирая ни на что - хотите обижайтесь потом, хотите нет.

Конденсаторы от девок, троллей и разборок отделены, весь мусор отправлен в корзину. Тема очищена. Если продолжение окажется в "том же духе", так же всё "Г" солью в унитаз.

Есть именитые бренды, разрабатывающие собственные конденсаторы для своих каменных усилителей и в таких усилителях замена таких конденсатора на что-то попроще очень даже влияет на звук. На катушечниках замена конденсаторов в УВ на более достойные , чем стояли изначально, так же влияет . Звучит у Вас прозрачно и хорошо, но при пробое какого и замене на иной может и уйти вся прозрачность, Вы же просто этого ещё не делали ремонта и знать не можете наверняка.

Здесь можно почитать: https://newaudioportal.com/topic/1659-однотактный-усилитель-на-6с4с-с-максимально-допустимым-напряжением-на-аноде/

Часть комментов отправилась по назначению в тему о БТВЗ.
