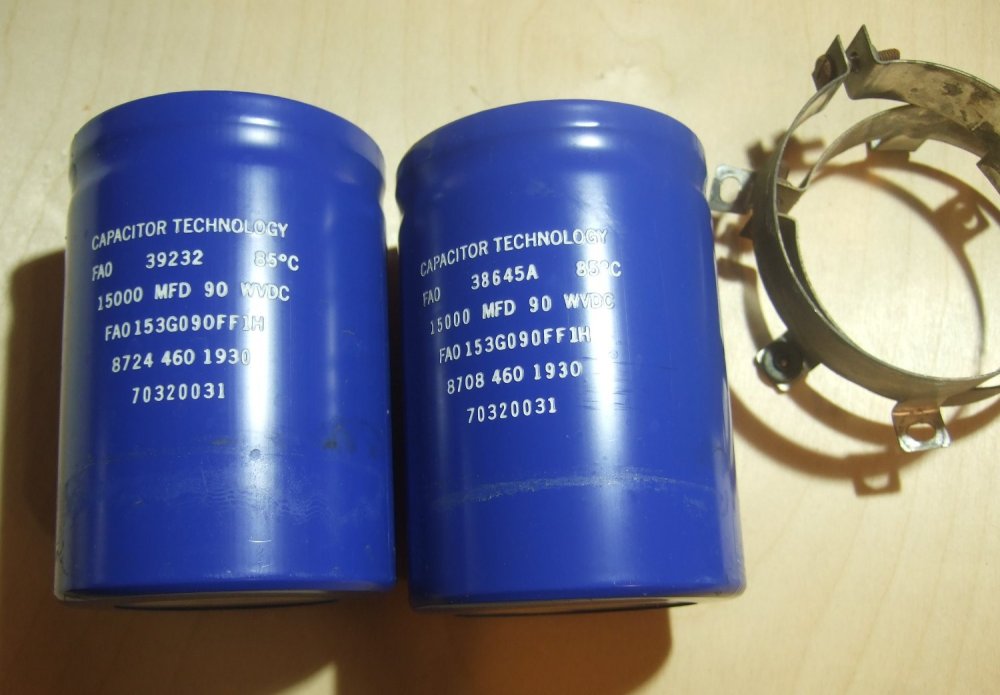

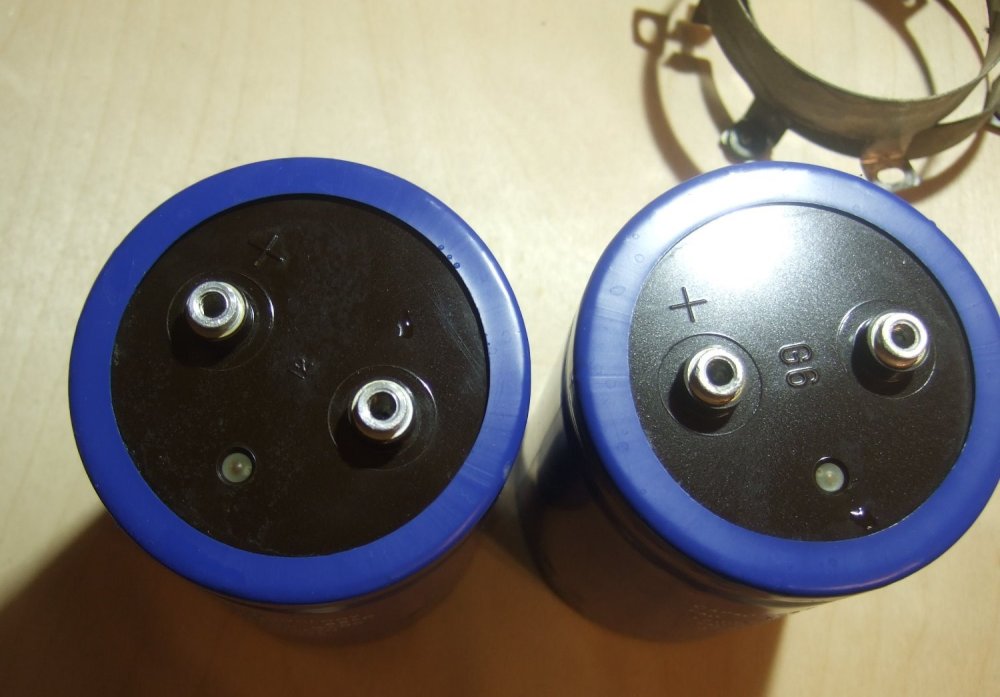

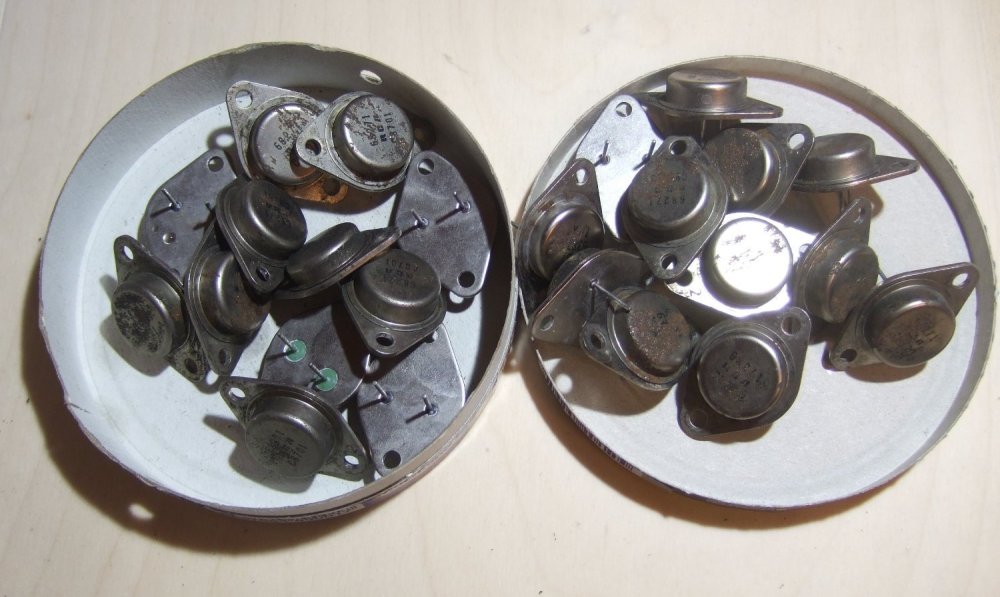

Силовик. Габариты 235*110*145. Мощность 1500 Вт.  = 4 т. руб. Электролиты 15000*90. Проверены. h=105 D=75. Крепёж прилагается. 2000р. пара. Радиаторы 255*203*35. 1500р. пара, платы с транзисторными панельками прилагаются. Трансформаторы входные = 2000р за 4 шт. Транзисторы n-p-n: 20 шт. выходных и 4- из предвых. каскада. Выходные называются 68271, предвых -6387. С вероятностью 99% выходные- это MJ15003. По 75р, если все. Силовик без пересыла, остальное можно.  Самовывоз ближнее заМКАДье запад.

DSCF6480 — копия.JPG


DSCF6481 — копия.JPG









Posted

Дополнительная информация: На Электротане есть схема этого аппарата. И это именно эта модификация. Силовик там тоже разрисован чётко. Первичка коммутируется как угодно от 100 до 240В. Вторичка = 2*56В со средней точкой. Распиновка входных трансов там тоже есть.

Posted

Электролиты 15000*90

не покупаю, для информации, когда занимался транзисторами, лучшее что стало по питанию эта эти литы, не елна фор аудио не др именитые брэнды не дотянули до их уровня. Если кто захочет собрать транзисторник или заменить свои , безальтернативное решение

Posted

Радиаторов вместе с этими платами, больше нет. Остальное в продаже.

  • 2 weeks later...
  • 3 weeks later...
  • 3 months later...
  • 1 month later...
Posted

Силовик продан. Остались только транзисторы. Снижаю цену: 1500р за 24 шт.

  • 7 months later...
Posted

Я бы купил их у Вас.

Как связаться с Вами?

Мой номер телефона в личке.

На нём и Вацап.

Сергей.

Posted

916-155-74-19. Владимир. Вацапа есть.  Странно, что от АП уведомления не проходят. Хотя я подписан.

Posted
19 часов назад, SVN сказал:

916-155-74-19. Владимир. Вацапа есть.  Странно, что от АП уведомления не проходят. Хотя я подписан.

Посмотрите настройки профиля, может что-то сбилось.

Владимир, писал вам в л/с, может тоже не прошло. Интересуют конденсаторы и остатки магнитофона TEAC. Вацапой не пользуюсь, есть емейл malyarenko63(собака)yandex.ru

Posted

Транзисторы проданы. Конденсаторы- ещё раньше. Всё, от этого аппарата ничего не осталось.
