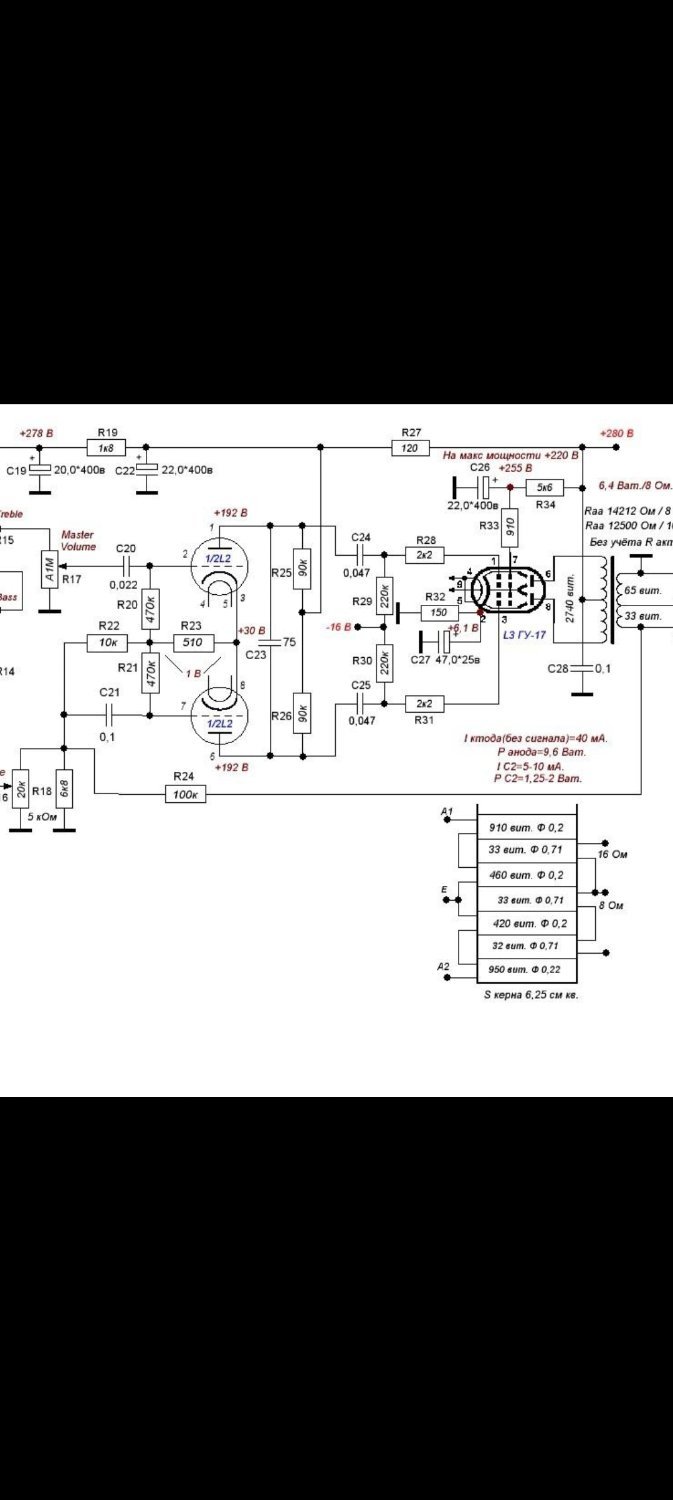

Примеры сборки и разбор рабочей и настроенной схемы двухтактных унч в вариантах с одной и двумя (одновременно включенными) анодами.

Касательно варианта с одной лампой на выходе можно сказать, что для получения максимальной мощности требуется трансформатор с Raa ~16 ком, при таком Raa с 1 лампы удалось снять чистыми 5.6Вт при 1% THD, общее питание не должно превышать 250В, так же обязателен вначале прогрев и уже потом подача анодного питания, в ином случае будет возникать «синее свечение» и лампа прикажет «долго жить», катодный резистор гу-17 стоит ставить порядка 680ом, для наличия небольшого запаса по мощности, рассеиваемой на аноде, каление анода заметить трудно, переменный резистор смещения ставить обязательно, как минимум для настройки, тк по паспорту лампы могут иметь большой разбаланс, из моих порядка 60шт у большинства ламп хоть и бы разброс в 1,5/2ма, но попалось с десяток с разбросом тока анода почти в 2 раза, фи классический на лампе 6н23п, особой настройки не потребовал, но в итоге лампу заменил на 6н2п-ев, с последующей настройкой, имхо звучание мне понравилось больше, касательно варианта со спаренными анодами у выходных ламп можно сказать то, что твз с Raa 8ком туда подошел идеально и получилось достигнуть мощности почти в 11Вт при 1% THD, к варианту со спаренными лампами применимо все то же, что и к варианту с одной лампой на выходе, единственное катодный резистор стоит ставить на большую мощность и номиналом не меньше 330ом.

Тестировал так же зарубежные лампы от тесла, по разбросу они сильно хуже наших, так же судя по всему качество вакуума в них хуже, что приводит к свечению в области анода, по звучанию +- то же самое, гоняться за ними смысла не вижу.

Слушал на акустике Coral X-V.









  • Thanks (+1) 2
  • Smile 1
Posted

Очень хороша там, для чего создавалась - в амплитудных модуляторах. В аудиоприложениях серая и ничем не примечательная.

  • Like (+1) 1
Posted
1 час назад, Rezvoy сказал:

Очень хороша там, для чего создавалась - в амплитудных модуляторах. В аудиоприложениях серая и ничем не примечательная.

Зато красиво светится, а звучание дело вкуса и возраста.

Posted
3 часа назад, Rezvoy сказал:

Очень хороша там, для чего создавалась - в амплитудных модуляторах. В аудиоприложениях серая и ничем не примечательная.

В СССР было не очень много ламп, предназначенных именно для выходных каскадов унч, на память приходят только 6с4с, 6п6с, 6ф6с, 6п9 и 6п14п, которые уже перепробовал во всех их вариантах, со всеми индексами и вариантами конструкции, включая номерные лампы, та же гу-17 очень сильно похоже по звучанию на 6п6с в двухтактном включении имхо.



  • 1 month later...
Posted
45 минут назад, жек69 сказал:

Вопрос к топикстартеру, режим с повышенным анодным питанием не проверяли?



Максимум давал 250В с током 20ма, на каждую из половинок лампы, полет нормальный, анод не калило, больше паспортных значений лампы не «пытаю»

Posted

На каком то гитарном форуме читал что использовали при анодном 320 и на сетке 120-150 вольт. Мощности получали под 10 ватт. Применение не гитарное. А параметры выходника можете написать?

Posted
26 минут назад, жек69 сказал:

На каком то гитарном форуме читал что использовали при анодном 320 и на сетке 120-150 вольт. Мощности получали под 10 ватт. Применение не гитарное. А параметры выходника можете написать?

В варианте на спаренных лампах использованы твз66рр, Raa 8ком, параметры есть в сети, для одной лампы оптимальное Raa 15/16ком

https://tec.org.ru/board/tvz_66pp_universal/141-1-0-3632

так же говорил с Сергеем из ТЭК, вероятнее всего закажут такие же таз с Raa 16ком, который должен будет идеально подойти для одной лампы

Posted
31 минуту назад, жек69 сказал:

На каком то гитарном форуме читал что использовали при анодном 320 и на сетке 120-150 вольт. Мощности получали под 10 ватт. Применение не гитарное. А параметры выходника можете написать?

Хотя в идеале иметь твз для одной дампы с Raa 13.2 ком и Raa 6.6 ком для спаренных ламп

Posted
34 минуты назад, жек69 сказал:

Данных о диаметре проводов и количестве витков нет?

Таких данных к сожаоению нет

Posted
2 часа назад, Юрий_Б сказал:

У меня  186 были 39 года из 10 штук 8 голубых, звук радовал, 53-55 не светились, но и звука не было, да и аноды у них были другие. Шарманку делал на ГК-71 вся в штампах и хвездах, голубая была мама не горюй. 71 лет 40 работает в УМ к UW3DI  тоже светится, правда уже еле еле. SK73 UA9UBY.

Прям запасы золота по нынешним меркам ламп, мне чтобы пару достать пришлось все возможные источники перешерстить, осталось только до гм-57 добраться
