Пояснения ниже под фото "паренёк с крышкой" - чушь полная. Он и в "советских вертушках винила" ничего не понимает если не способен был увидеть кабели от tonearm к mc и далее к phonopreamp. Зная способность АМЛа буквально с двух слов понимать, птица какого мыслительного полета пред тобой находится, не удивлюсь, что версию о "наливаемой для охлаждения в чугунок воды" Анатолий Маркович подбросил на полном серьёзе, т.к. обладал не только глубоким и быстрым мышлением, но и тонким чувством юмора. На нижнем фото (довольно старом, вероятно начала 2000 гг) еще старые компоненты системы АМЛа корректирующий предусилитель и усилитель мощности переделанный из двухтактного УМ отца АМ. На позднем УМ АМЛ действительно использовал выходной трансформатор от радиоприемника Рига с секретными доработками.

RES 964 TFK приобретена. Обменяю две радиолампы 6SN7GТ на кенотрон AZ1 TFK, AZ11, RGN 1404

Нет никакого подземного питания. На катодах +87В, фазоинвертор в режиме малых токов с непосредственной связью с предыдущим каскадом на ЕФ86. Цепь смещения замыкается на схеме в точке катодного резистора 82к с плюсовым потенциалом дополнительного источника смещения и общим проводом основного ИП.

Следует пояснить, что ГДРовский "бублик" в RX первой версии для статьи был включен с лампой AC2. В последующем АМЛ оптимизировал свой корректор, организовав во втором каскаде регулируемые RL и регулируемый Rx (полюс 2120 Гц) в третьем каскаде для нужд сопряжения с устройством записи Masterlink ML 9600 и действительно, полным корректором на единичном RX трансформаторе он не пользовался. О чем и написал незадолго до ухода.

"Многие мои оппоненты и даже не оппоненты убеждены ,что я ни когда не делал RX-корректор. Идея создания RX-корректора у меня возникла после того как я прочитал у Цикина ,что индуктивность рассеивания трансформатора вообще не зависит от сердечника и после того как в своем хламе я нашел ГДР-овский дроссель с двумя катушками, на двух плечах п- образного пермалоевого сердечника. Индуктивность каждой катушки составляла 100 Гн. Я включил этот дроссель как трансформатор и обнаружил ,что индуктивность рассеивания у него тзначально составляла несколько Гн. Дальше в голову пришла идея шунтировать магнитный поток между катушками железной перемычкой ..После шунтирования индуктивность рассеивания выросла до 30 Гн. Эксперимент и изготовление нужного Х-трансформатора заняли у меня один день. Схему корректора ,изображенную на рис. в статье я собрал. СХЕМА РАБОТОСПОСОБНА! .Ни каких паразитных междувитковых емкостей принципиально мешающих реализации RIAA ( о которых пишет А.Соколов) я не обнаружил ,хотя в своей статье я отмечаю ,что при определенных условиях они могут проявить себя в работе корректора. Основные проблемы были с магнитным экранированием. В статье также указано, что в практике ремастеринга я использую несколько иную схему RX- корректора. По существу я пришел к трехкаскадному корректору ,который отличается от описанного тем, что верхний полюс 75 мкс реализован на индуктивности рассеивания выходного трансформатора третьего каскада. Третий каскад потребовался в первую очередь для согласования корректора с рекордером Мастерлинк. Большинство ремастированных мной записей сделано с использованием RX- корректора. Опубликованная мной в АМ статья «RX- корректор» спровоцировала в редакционном совете журнала скандал , обвинения меня во всех смертных грехах, включая неработоспособность корректора и т.п. .Под давлением членов редсовета ,К .Никитина ,М. Сергеева и И.Алдошиной я был тогда изгнан из журнала АудиоМагазин. На вопрос Славы Медведева( СПбСаунд) К.Никитину ,зачем Вы выгнали Лихницкого тот ответил: «Пока печатается Лихницкий, нас ни кто не читает»." Ответ АМЛа.

мю=SRi Не путать Bi с Ba (https://frank.pocnet.net/sheetsB.html)

Просьба: от советов и комментариев, не по существу темы продажа/обмен, воздержаться. Пожалуйста, не засоряйте. Ищу одну RES 964 TFK на обмен.

Ремастеринг в память к 80-ти летию Анатолия Марковича Лихницкого в 2016 г.

Обменяю две радиолампы 6SN7G на фото на RES 964 Telefunken

Уважаемые участники форума! В этой рубрике предложу для продажи или обмена некоторые аудио компоненты из того, что осталось в моей кладовке. Ранее, на старом АП, такая информация была размещена в теме «Продам для качественного звуковоспроизведения» и многое уже нашло новых увлеченных коллег. Но кое-что еще на полках нахожу. Прошу понимать что никому, никаких аудио устройств я не создаю, производством и ремонтом не занимаюсь. Аудиоустройства в моем доме это только инструмент для прослушивания звукозаписей. Но инструмент должен быть изготовлен с душой.

Не важно, от утюга 20-х годов прошлого века может оказаться лучшим по звуковым качествам межблочного соединителя.

Ну если я, Банковский Сергей Петрович, пишу вам что продажа "минимум 5 комплектов" как вы указали выше вранье, то это и есть вранье. Т.е. ложь. Вам никто не хамит, читайте внимательно и реагируйте соответственно.

Никакие конструктивные особенности или состояние, после 70 лет хранения, не скажут о звуковых качествах проводников и кабеля в целом. Все нужно слушать.

Это вранье. Верните Сергею Петровичу проданный вам комплект и закройте тему. P.S. Трансформаторы не Банковского, а многоуважаемого ушедшего Штыка И.Д. (не путать с прокурором Штык).

Пример для построения достоверной системы звуковоспроизведения! Не устаю повторять что компоненты аудиосистемы фонокорректор/выходной каскад DACa, это часть общего тракта усиления, т.е. именуемые по-русски предварительные усилители. И требования к данным устройствам, по основным критериям оценки достоверности воспроизведения звукозаписей, должные соотноситься с требованиями к оставшейся части аудиосистемы УМ+АС. А в совокупности создав ясный, с высоким разрешением, без окрасов, с правильным музыкальным балансом тракт усиления, в котором только лишь отключая корректирующие цепи для Lp/МАГ, кратко, без внесения дополнительных цепей/элементов/устройств со своими свойствами и окрасами, реализуется полноценная система звуковоспроизведения. "Ясная" я использую не столько в смысле способности передачи так называемой микродинамики, а большем смысле музыкально ясная, т.е. способность передачи исполнительских особенностей в звукозаписи музыкальных произведений.

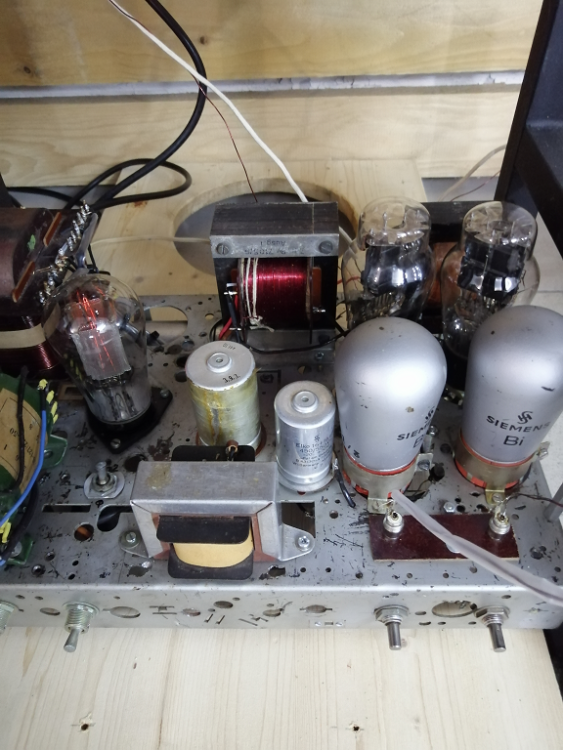

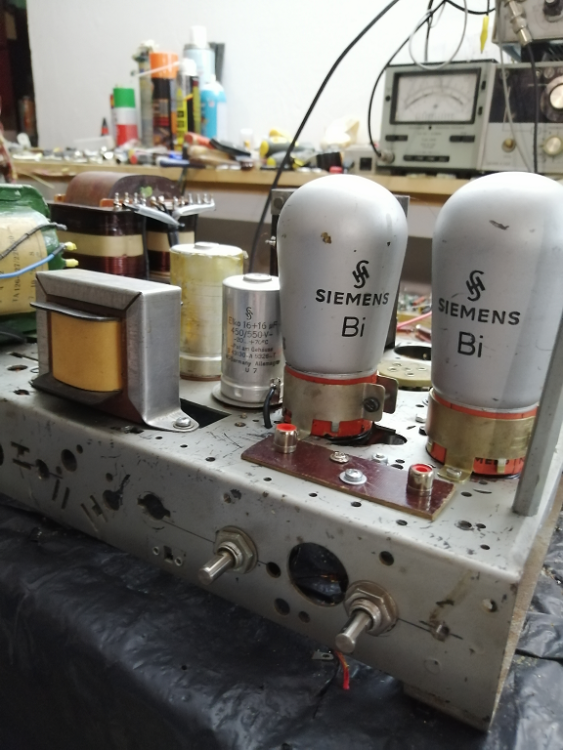

Для сборки качественного (по способности воспроизводить звукозаписи) аудио устройства требуется тщательный отбор компонентов. Путь в тридцатые мера вынужденная, но вознаграждающая. УМ двухкаскадный Siemens Bi + RES 964 TFK триодное + AZ1 TFK, март 2023 г.

А где этот "идеал"?! Кто его слушал?! С цифрой все значительно сложнее в том смысле, что большинство имеющихся звукозаписей оцифровано с аналоговых носителей кем, когда и как записанных, не вспомнят уже и авторы. Звучит "лучше" или "хуже", чего и по каким критериям прослушивания?! Транзисторный активный преобразователь мне не понравился. Ни у упомянутого изделия аббаса, ни в моих опытах. Да, преобразовывать на виртуальном малоомном резисторе и сразу же достаточно усилить заманчиво. Но в звуке будут все материалы элементов и соединений, а их уже много, в отличии от цепи резистора + трансформатор. Думаю с лучшим результатом, именно в поиске наибольшей ясности и максимальной нейтральности (минимизация окрасов), нужно работать с двумя элементами. Энергетику "съедают" конкретные реализации элементов, нужно искать баланс.

Как правило с наводками так, и каждый раз совершенно по разному. Бывает что и на фанерке фон и наводки (даже с открытым входом корректирующего предусилителя ) ниже слухового порога. А иной раз и с экранами пока найдешь виновника приходится попотеть. С RC цепями коррекции практически без проблем. А где L, проблем больше всего.

Такие "машины" по книгам и спроектированы, так что изучая опыт "машиностроения" наглядно изучается и теория. В измерительных приборах производства СССР все входные цепи дополнительно экранировались пермаллоевыми коробочками экранами. Также в бытовой аппаратуре времен СССР трансформаторы серии ТН-36 для проигрывателей грампластинок устанавливались в разборные пермаллоевые экраны, очень удобная штука для размещения индуктивностей корректирующих предусилителей. Стальные конструкции очень эффективны и не дороги.

Юрий, не выдумывай. Проект для Аудио Магазина "Супер Прибой" на лампах 6Р3С, но Лихницкий даже макет усилителя не собирал, как признавался впоследствии после найденной ошибки читателями в статье.

Для экранирования от наводок магнитных полей силовых трансформаторов в аудио устройствах наиболее удобны экраны из стальных профильных труб (50х50, 80х80, 100х100, 120х120) толщиной 2...3 мм, обычно достаточно просто "стакана". Внутрь стального экрана, при необходимости, можно устанавливать слои (медь, бумага, алюминий, пермаллой), в зависимости от требуемого результата.

Различный путь к "земле". Строить цепь нужно также с одним анодным резистором, но часть цепи (С и С+R) "землить" на "земляную шину" к С ИП. АМЛ 20 лет назад мне объяснял этот вариант включения и его особенности. ЗЫ: Элементы С и С+R корректирующей цепи лучше подключать на высокой стороне, т.е. непосредственно к аноду.

Различия существенные, стройте корректирующую цепь в "землю".

Alesis Masterlink ML-9600.

С.В. Рахманинов за роялем. Акустическая запись и акустическое воспроизведение, также из моих давних проб.
