  1. Хочу загодя извиниться за отсутствие полноты картины, что нашел у себя. Может кто дополнит или поправит смысл изложенного. С уважением, Nittis Подача "анодного" напряжения выше 150в (в триодном включении) приводит (скажем так - "достаточно часто") к быстрому выходу из строя этой лампы... ... выводы которого основывались на ВАХ, проистекающих из математической модели для EF14, разработанной одним из зарубежных радиолюбителей (см. пост 4)http://audioportal.hi-fi.ru/showthread.php/66957-%D0%92%D0%90%D0%A5-%D0%B8-%D1%80%D0%B5%D0%B6%D0%B8%D0%BC%D1%8B-EF14-%D0%B2-%D1%82%D1%80%D0%B8%D0%BE%D0%B4%D0%B5?p=1053689&viewfull=1 - post1053689. Видимо в этой модели где-то закралась ошибка, так как когда изучал параметры, снятые с реальных ламп EF14 RFT (Telefunken) в триодном включении для величин смещений в диапазоне -2,0в -3,0в, то оказалось, что: Ri=3,7-3,9 к, как это и следовало из моего расчета, приведенного в посте 1, а "веер ВАХ" в рассматриваемом диапазоне смещений расположен несколько иначе чем на ВАХ в ссылке из поста 4. С учетом этого вместо данных из поста 8 рекомендуется (ИМХО) применять нижеуказанные режимы EF14 в триодном включении: Ua-к,в_____Ia,мА________Uсм,в 155________25________-2,0 -2,1 150________20________-2,4 -2,5 150________15________-2,8 -3,0 145________10________-3,0 -3,2 Рекомендации (ИМХО): 1) 3-ю сетку в триодном включении рекомендуется подключить ко второй сетке и обе их через резистор не менее 270-330 ом подключить к аноду. вышеуказанные режимы даны для такого включения. Вариант подключения 3-ей сетки к катоду также возможен, но звучание менее детальное. 2) Во избежание рисков выхода лампы из строя: Ua-k желательно не более 150-155 в (см. пост 5), Iк не более 25 мА , Rc не более 470 к. 3) Трансформатор желательно иметь на нагрузку 8-10 к под соответствующий анодный ток (см. выше режимы). Ra в резистивном каскаде рекомендуется от 8,1 к и более, но с учетом напряжения питания Ea, так как анодный ток достаточно велик (см. выше режимы). 4) Ориентировочно (зависит от конкретной лампы): Мю=29-30, Ri=3,7-3,9 к, S=7,4-8,1 мА/в.
  2. Тоже интересно! Лежит парочка, купленная сравнительно давно на прошлом АП. С уважением, Nittis
  3. Повторил. Впечатлился. Рекомендую. С уважением, Nittis
  4. Иногда смена источника света позволяет разглядеть обозначение, и, как Вы правильно заметили, под определенным углом. С уважением, Nittis
  5. По внешним признакам она! Спасибо, ВАА! С уважением, Nittis
  6. Уважаемые Коллеги! Предлагаю открыть ветку, в которой с Вашей помощью можно будет распознать утратившие маркировку лампы. Вот есть такое цилиндрическое чудо. На стекле нет и малейших следов обозначения. С уважением, Nittis
  7. Спасибо за ответ! Есть ли еще какие-либо мнения по их применению. Не рассматривается кидание в оппонента С уважением,Nittis

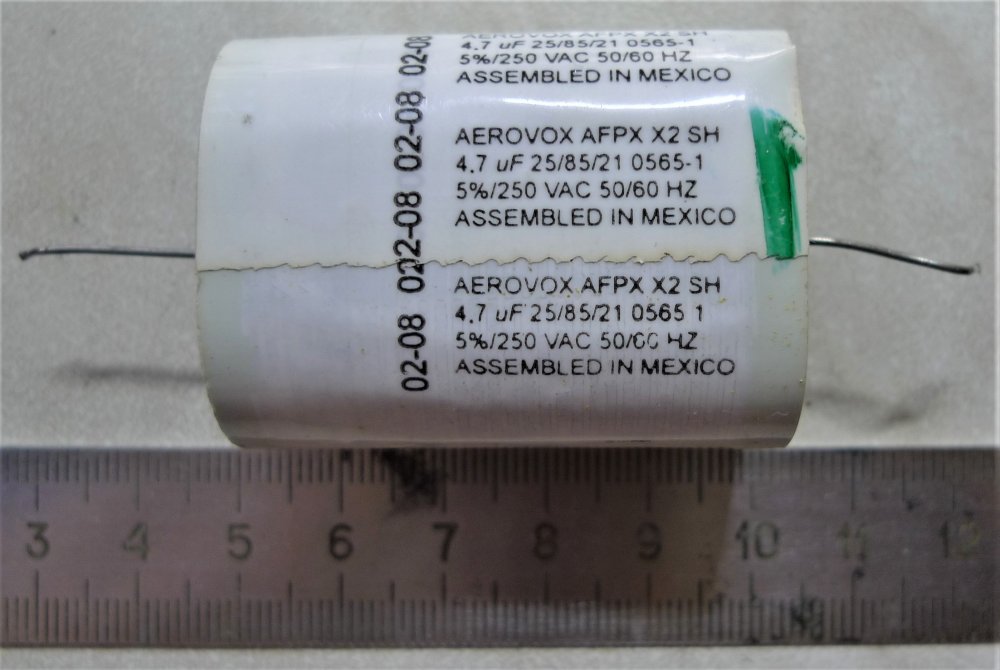

  8. Коллеги, подскажите! Применимы ли конденсаторы этой серии в Нашем Деле? С уважением, Nittis
  9. Какое сопротивление будет у резисторов R12 и R13 если применить фиксированное смещение в выходном каскаде? С уважением, Nittis

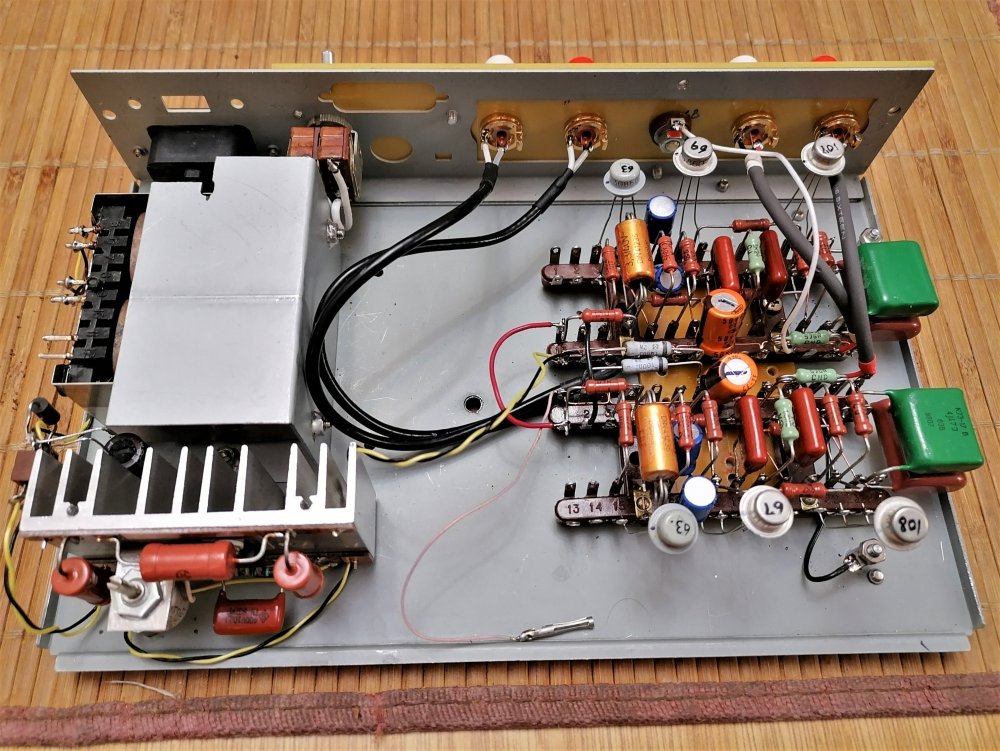

  10. Взгляд изнутри. Всё так, но не совсем. Да, правая сторона - вход. Оплётка экрана подсоединена к земле, расположенной рядом со входными конденсаторами. Туда же и черный("холодный" сигнальный), а красный("горячий" сигнальный) на точку соединения C1 и R1, то есть на вход. Такого рода подключение-исходя из силы привычки. Возможно анахронизм. Да, слева выход. Оплётка экрана продёрнута через термостойкую изоляцию белого цвета, а сигнальный провод в прозрачной капроновой изоляции. Паяльника боится как чёрт ладана... С уважением, Nittis

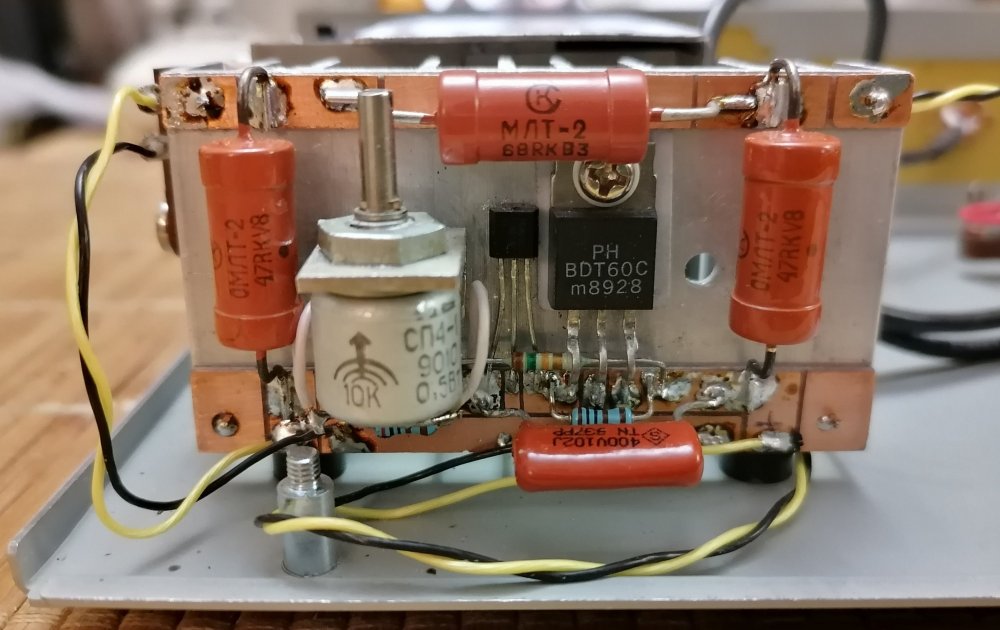

  11. Параллельный стабилизатор напряжения. С уважением, Nittis
  12. Хорошо что всего лишь припаял. А если бы приварил, как делалось в своё время в телевизорах Неман... Ужоз! С уважением, Nittis
  13. Вас не затруднит выложить схему с адаптацией на отечественных П-проводниках? С уважением, Nittis
  14. На старом АП не приветствовали без поляризации, как мне помнится. С уважением, Nittis
  15. Будет сделано. "Красные" резисторы 20kOm. Спасибо! С уважением, Nittis p.s. интересно, что скажет на наше самоуправство хозяин схемы, когда вернётся домой...

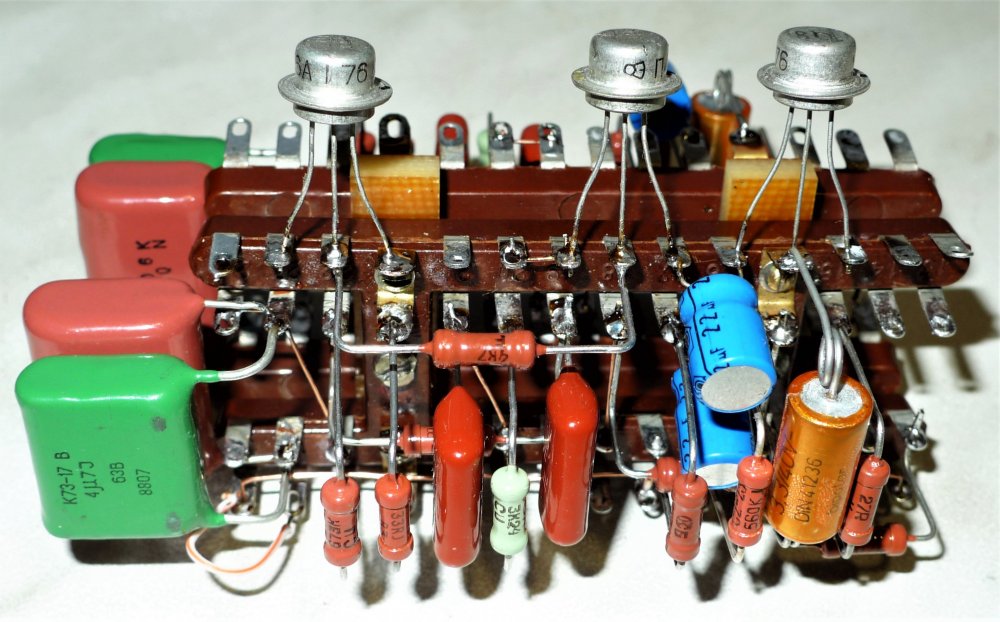

  16. Режимы. На hiend.borda Сергей указывал половину напряжения питания на коллекторах транзисторов Т1 и Т3. В точности эти напряжения установились с транзисторами с низким hFE ..60.. Сейчас стоят немногим больше 100 и напряжение на коллекторах стало 12,4V. Откуда и куда рыть? С уважением, Nittis

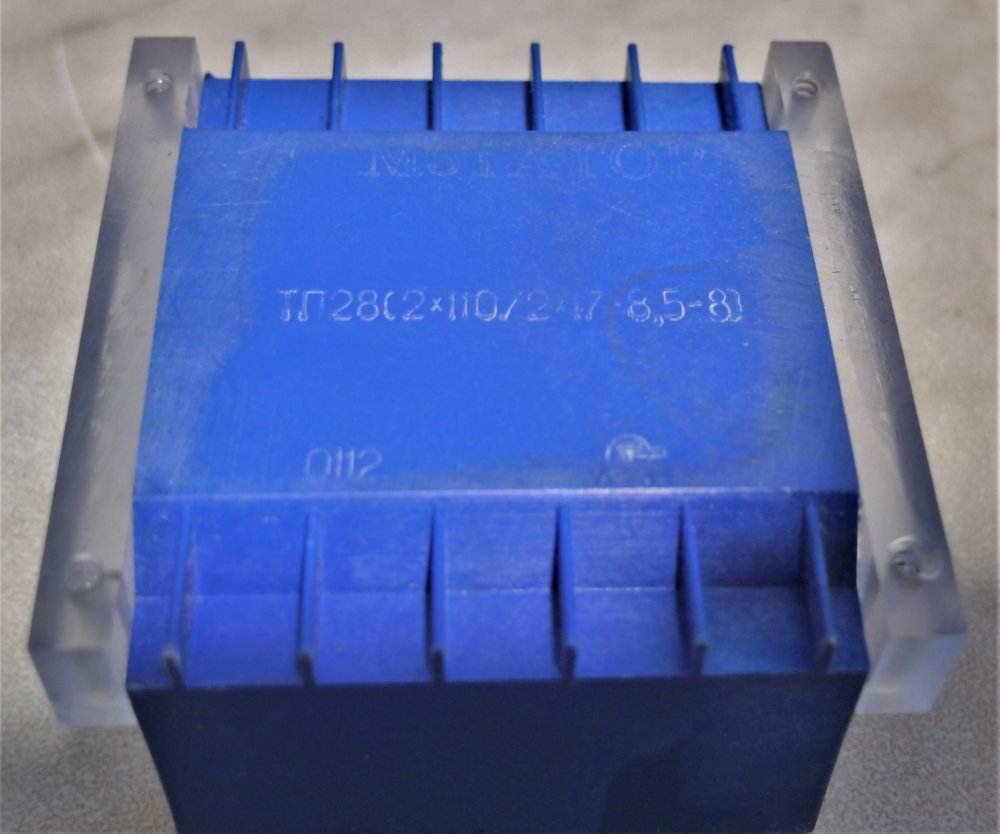

  17. Хотел было поставить в корректор питающим, но как выяснилось в процессе, для наших целей и задач этот трансформатор не годится. "Светит" как солнце на меркурий. С уважением, Nittis
  18. Позвонил мне как-то мой друг и предложил изготовить корректор на Гурмании для не так давно приобретенной головки Denon DL-103S... Похоже это уже было давеча в одной из веток. А чуть ранее "стучался" к Сергею за схемой. Это она. Ну да, моя версия ощерилась как рыба иглобрюхая. Пока не хватает транзисторов для макета, они уже в пути. С уважением, Nittis
  19. Вовлеченность, о которой так много говорят Демократические менагеры, с избытком достает на основной работе, блин...
  20. Начав эту ветку, не ставил перед собой цели вести ее до глубокой старости, при этом слабо представляя, что ожидает меня в процессе изготовления. «Мерещилось» достаточно активное обсуждение с рекомендациями, опирающимися на собственный опыт, грубо говоря… Нет, это не жалоба. В запасниках, читай среди хлама, обнаружен разнокалиберный витой пермаллой в кольцевых боксах… С уважением, Nittis
  21. Были цифры, немного букв. Конечно, проводили сравнительное прослушивание Атслушивание и вот что оно показало. Первый вариант, как Вы правильно догадываетесь, проиграл второму и третьему варианту и, если понадобится, будет отправлен на перемотку. Их, вторых, звучание, если так можно сказать, было более глубоким по низу. Отсутствовала некоторая жесткость в верхней середине, присущая первому. но при этом звук не стал поролоновым. Больше понравился третий вариант, впрямь хорошо. С уважением, Nittis
  22. Уже давно достаточно хвалить и восторгаться! Ну что Вы в самом деле, даже стыдно от того, что не оправдал ожиданий Вторичка в навал. Если представить, только на минуточку, что вторичку выполнять виток к витку, то во избежание проваливания витков в предыдущий слой необходима межслоевая изоляция. Доступна бумага 0,05mm, а это соразмерно с половиной толщины провода. Такой подход слишком расточителен, "не войдет" вторичка. Да, я пробовал без бумаги. Требуется хорошее натяжение провода с принудительным боковым смещением укладчиком. ПрОвода надрал... С уважением, Nittis
  23. Да ну, Господа, Вы переоцениваете мои умения видеть и не дрожать . Мотал наощупь. Важно не смотреть и обеспечить полный контакт пальца со слоем намотки... А если серьёзно, то на правом глазу короткофокусный об'ектив от какой-то оптики, нет не просветлённой, обычной. Тяжелый, зараза! Зато шея накачена... Ниже фото второго варианта, где катушки крупнее, но не намного. Еще живая первичная обмотка. Когда катушка была полностью готова, обломился провод первички. Было сильно грустно. Ширина 16,2mm провод тот же, 0,15 по меди. С уважением, Nittis
  24. Второй вариант сейчас недоступен. По внутреннему интерьеру не отличается от первого. С третьим, здесь представленным, пришлось куда туже предыдущих. Достались каркасы со сломанными щёчками и наращивал их супер клеем "секундным" с содой. В качестве подложки из не клеящегося материала для кольцевой разрезной оправки использовал вощеную бумагу с двусторонним липким слоем для канцелярских нужд. Получилось. Понимая, что от количества витков в первичной обмотке зависит не только требуемая индуктивность, но и вторичка, которая может и не разместиться в оставшемся об'ёме, провод первички в три слоя буквально втискивал без повреждения лаковой изоляции. В цифрах: Две первички по 251 витку проводом 0,15mm по меди дали 2,65H. Экран - незамкнутый виток медной фольгой. Вторичка по 2510 витков проводом 0,11mm. В обоих случаях обмотки последовательно. С уважением, Nittis p.s. Интересное наблюдение. Если окно "забить до отказа" пермаллоем, то индуктивность уменьшится. Нужен компромисс. Не рыхлое и не плотное заполнение.
×
×
