Nittis

Замечательно! Приятно когда меня окружают Коллеги у которых получается дружить с импульсниками Глядя на фото видится то, что из него (ИБП) "вытряхнули" некоторые элементы. Может есть на его плате резистивный делитель выходного напряжения для формирования сигнала обратной связи? Может увеличить верхний резистор, чтоб приподнять выходное напряжение? С уважением, Nittis

ВАА, почему Вы так? Мой ответ не надо расценивать как во злобу или в противовес. Он был таким, каким увидел на экране осциллографа. Не исключаю свою систематическую ошибку. Где можно купить(демонтировать, выклянчить, отобрать) сердечник 5БДСР ? Каких размеров и форм бывает - какой подойдёт? Про источник. Звучали высказывания Коллег, указывающие косвенным образом на применение его с "прожорливым" потребителем, как пример Александра Lenivo с УМЗЧ. Этот корректор таковым не является. С уважением, Nittis p.s. после установки Агрессора на П-образное железо, "назойливые сверчки" заметно поубавились. Железо посажено на минус ВВ секции после электронного дросселя. Теплоотводящий корпус на железо через резистор 10 Om.

Разместил на П-образном листе металла. Есть крышка, дюже дырявая. Нет, не включал. Надо по делам отвлечься.

Собирал сетевой фильтр, повторив схему с "мёртвого" промышленного преобразователя. От туда и детали. При его подключении к ИБП становилось только хуже.

Обломинго! Не удалось подавить помеху до приемлемой величины. Кроме того, нет четкого представления как бороться с этим отвратительным явлением. Не нашлось подходящей стальной коробки для "заточения" этого АГРЕССОРА. И еще один, как я понимаю, существенный минус. Готовый корректор предполагалось питать от внешнего источника, и как следствие, соединение через кабель. Он тоже, скорее всего, не должен быть простым по конструкции. Увы, у меня всё просто. С уважением, Nittis

Вдохновившись движением вверх в ветке "Корректоры из страны ОЗ", подключил и... слушал сверчков. Какие-то они синтетические

Не плохо было бы впаять параллельно подобранной емкости резистор не меньше 300kOm

Фото из И-нета. Вот этот комплект В такой рубашке. Уж на совсем худой конец с угловым выводом кабеля. Буду терпеть С уважением, Nittis

Последовательно с резистором 240kOm включен 18kOm. Напряжение на выходе 320V при установке джампера в положение 300V.

В обозначении указывается "У" угловой или "П" прямой.

Понятно! Спасибо за дополнение. С уважением, Nittis

Этот вопрос снят с повестки дня. На фото. Конденсатор, подписанный как 100, увеличенный до 140mkF дал задержку в 23 секунды. 201mkF - 31секунда. Напряжение на конденсаторе 15.5...16.2V

Куплю раз'емы в комплекте в скромном количестве. Интересен прямой выход кабеля. С уважением, Nittis

Вопрос остается в силе. С уважением, Nittis

Увеличим угол обзора и выйдем за периметр ИБП. Покажите Вашу принципиальную схему, пожалуйста С уважением, Nittis

К твоему корректору, что собирал ранее, пытаюсь "пришить" импульсник. Пока недоволен. И болтанкой и помехами. С уважением, Nittis

Господа, как увеличить время задержки анодного напряжения в рамках этого импульсника? Подписанные конденсаторы имеют к этому отношение? С уважением, Nittis

Сергий, приветствую! И анодное стоит не качается , и помехи не одолевают? С уважением, Nittis

Ситуация ухудшилась. С отпаянными конденсаторами не удается засинхронизироваться. Вернул пайку назад.

Соединение происходит через корпус-радиатор, если правильно понял Вас.

Кто-нибудь пробовал увеличить напряжение ВВ секции, скажем, до 320...350V?

А почему не вместо?

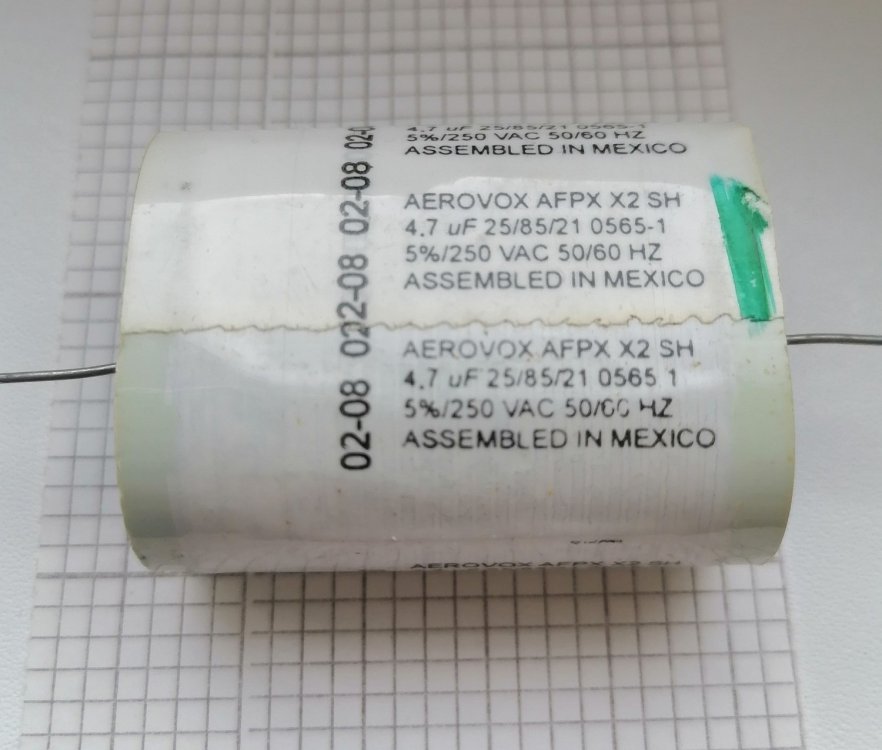

Я правильно понимаю, вместо "родных"? Покажите, пожалуйста, Ваши конденсаторы. С уважением, Nittis

Удалось запустить под нагрузкой и ВВ секцию. Ток потребления 100mA. Разумеется в присутствии эл.дросселя. Суммарная Емкость конденсаторов 140mkF. Спасибо Александру lenivo за убедительное воздействие. Не подключал осциллограф в ВВ нагрузку. Пошел курить. С уважением, Nittis

Господа, забить и использовать как "черный ящик" с внешними фильтрами, или есть соображения по уменьшению импульсных помех, исходящих от него?
