немой

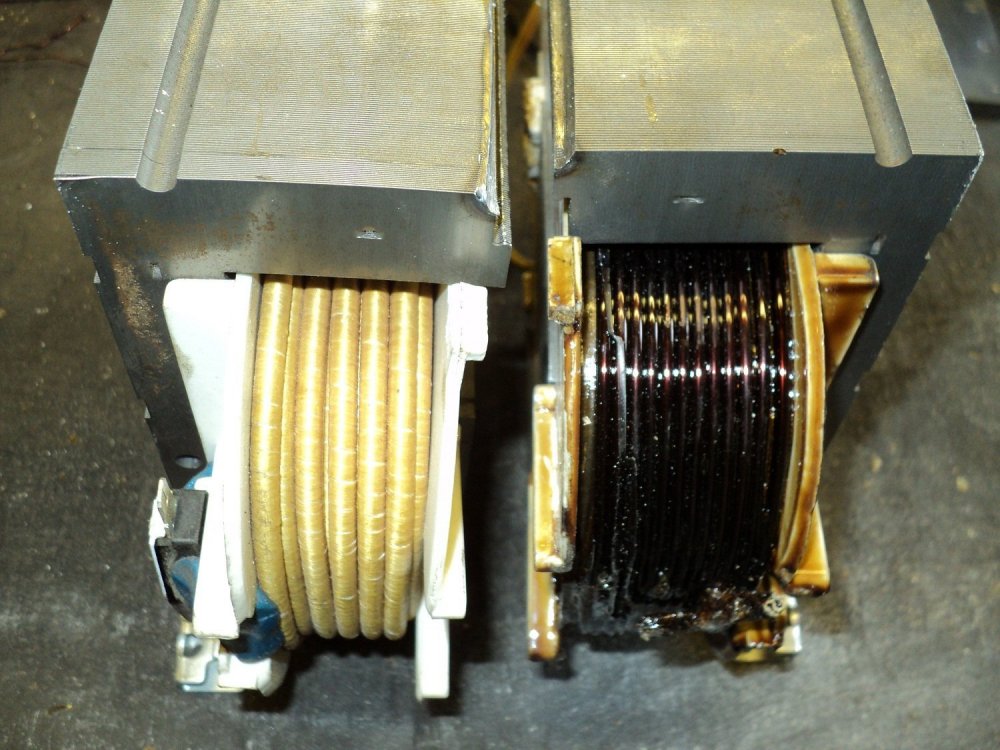

На фото бескаркасная катушка возбуждения перед пропиткой с последующей сушкой ....

Потратите зря время при равных вводных получите одинаковый результат ...

Постараюсь обьяснить на ,,пальцах,, 1) Сечение железа влияет на количество витков на вольт ... 2) Площадь окна влияет на вмещение обмотки / определённого диаметра или площади кругляк или шина ... 3) Согласно первого пункта и второго , высчитываем мощность транса.... Если первый пунтк или 2-й увеличивается то соответственно увеличивается и мощность .....

Тот, кто читал учебник физики, а не спидинфо. Когда про неё байки ходили ещё в Москве и Олимпиады не намечалось ... а Мы были маленькие и глупые , в сказки верили как и многие ....

Вопрос ... кто не хотел ртутную антенну .... для этого у Меня были приготовлены латунные трубки на 12 мм.в диаметре .... проекту было не суждено сбыться ,в последствии и ртуть была в банке несколько килограмм... А на счёт силовых трансов ,.... делают и вообще без железа ...

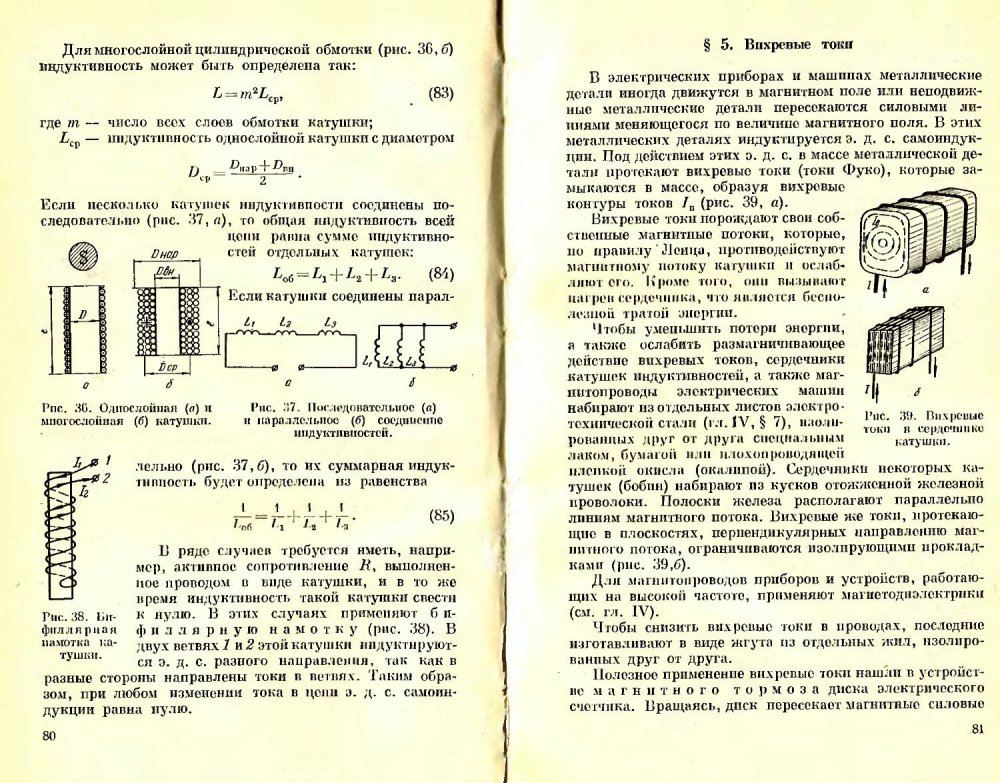

Упрощённая формула из Справочника РадиоЛюбителя эдак года 60- того ... И на магнитную индукцию 0,9 Тс. А ещё были такие рекомендации ...из кровельного железа...

Cделал расчёт на 1 Тс.

Коллега видать не так понимает процесс .... А у Меня всё как то на 50 герц...

Мощность при расчёте в данном случае зависит от заданной магнитной индукции, по этому (повторю в Третий раз и последний ) Пишем ТЕХ-Условия , делаем проверочный расчёт , если железо по мощности соответствует , делаем расчет обмоточных данных . Для понимания процесса .... с Ваших бубликов и 1 квт можно насчитать а можно и 8-мь .... Габаритная мощность которую пишут , это когда насыщение на горбу и при включение в сеть транса через раз вышибает автоматы и пробки...

Статора использую на всё , есть разные размеры ...

Коэффициент 45 в формуле является неизменным при 50 герцах сети а именно производная от классической формулы при сокращение целых чисел ...

S =380-290=90/2=45 мм.*45 мм =20 см квадратных . Выбираем индукцию / например 1,5 Тл. Сетевая обмотка -230 вольт .- Считаем количество витков ... W =230*45 / 1,5*20 = 345 витков .

У которого внутренний 300 мм.

Для определения габаритной мощности ... Для определения количества витков ...

Прикинул так ....

Что Мы имеем ... ,,бублики с размерами ... и вопрос пойдут или не пойдут ... Чего нет , Тех условий а именно , плотность тока , индукцию , соответственно режим работы ... После вводных выше , можно и посчитать чего и сколько ....

И куда такие трансы если не секрет ? ... В свой время много мотал сварочных аппаратов и пуско заводных на круглом железе ...

Всё как в Писании под №3 и ничего больше ....

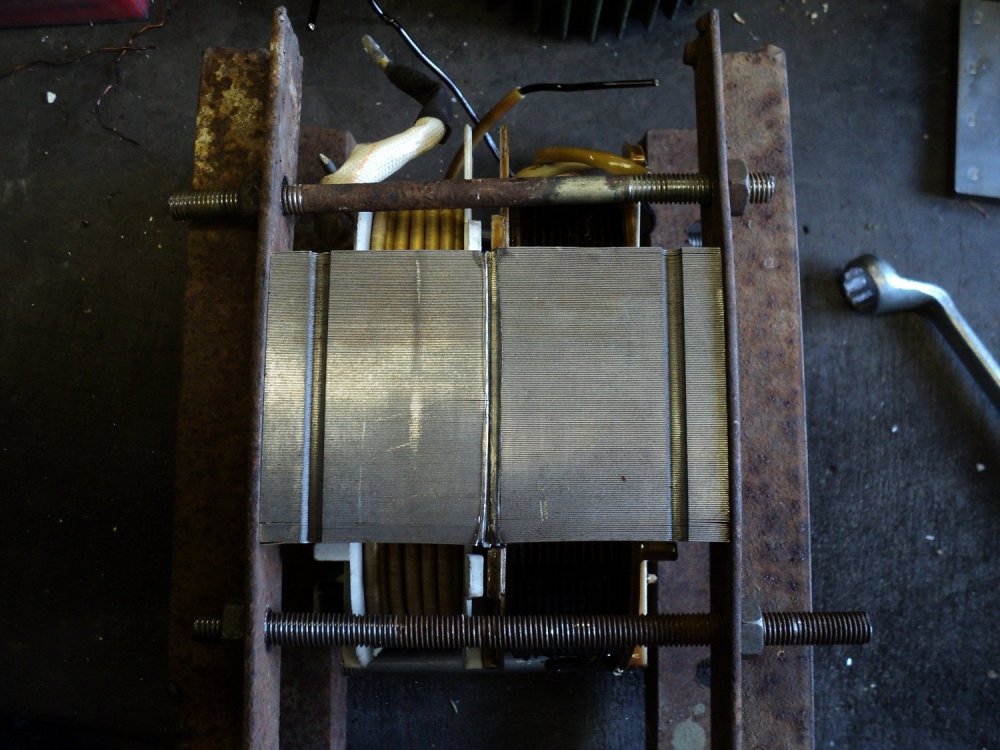

Сделал несколько фото .....

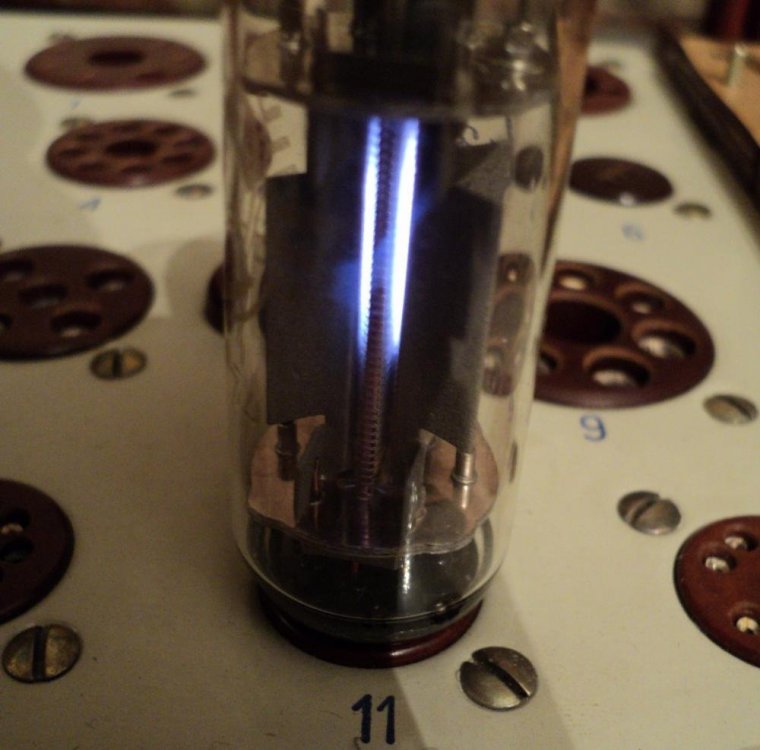

Описание 6п42с - первой версии из 60-х годов Высокой с камерным Анодом ...

Всё индивидуально ... например берём 2-е ,,ОдноЯйцевые лампы ,, 6п42с и 6п45с , в паспортах написано что допускается горизонтальное применение ламп в аппаратуре при вертикальном расположении пары ножек ... Но ножки разные в паспортах написаны ....

В МОНО-25 ёлки тоже в наклон стоят ....

Т встречается и на довоенных лампах а на после очень часто в сочетании коричневого цоколя и не только ...

Да Я не Русский и по этому на орфографию скидка ..... Конечно , всё должно быть как в аптеке .... Рекламировать .....Бггггг ,
