немой

...

Знаю Двоих у кого они есть .... К двум нижним фото ...есть ещё и третье ...

А по точнее .... какие нужны ... чьи подбирать ... откуда и куда ... и прочая дополнительная информация ...

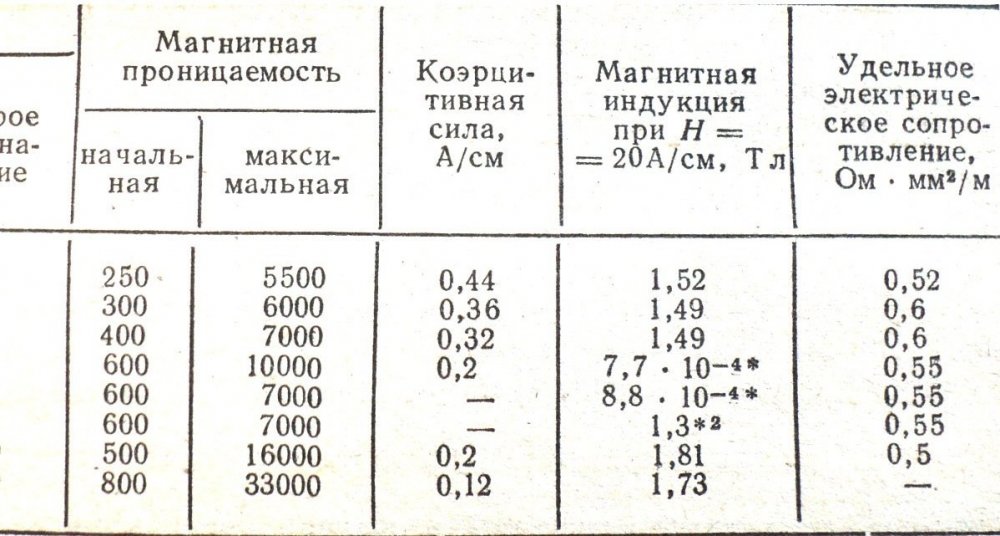

Ничего не вижу Забавного от слова совсем .... Всё зависит от марки стали ... только и всего ... Тоже приведу пару примеров тех характеристик Турецкого современого мотора и нашего ... Индукция подчёркнута Красным ... можно увидеть где какое железо по качеству и какое лучше ... Это для примера тоже ...

Под ,,механической ,, наверно имелось в виду электропривод ....

Пересчитал ( так как 224 витка нужно считать ) Получается : Raa=Ктр^2хRн = (224*8/296)^2x144=5288 оМ.... И так ... что мы имеем ...

alss Это Моё фото синьки УО-13 ... данные выходника одинаковые с УО-11 ...

У КИНАП всё унифицированно так же на 144 оМ... но там могут быть ньюансы с согласующими трансами в акустике ... надо смотреть справочники по акустике ...

Спасибо за расчёт .... придётся на досуге всё таки Цыкина полистать .... из расчёта получается что привидёнка примерно 2КоМ... Тут возникает ещё вопрос по УО-13 ... уж очень скрытный усилитель / нет не в одном справочнике но как ходят слухи что выходной транс одинаковый с УО-11 ... но мощность у УО-13 уже 50 ватт на выходе ...

хорошо .... !

Сходил в ночи ... принёс , измерял анодные обмотки 38,2 оМ, 40,1 оМ ОБЩЕЕ =78,3 оМ

Сделаем ... Схожу в мастерскую / на другой улице .... есть снятый транс ... промеряю ...

Добавлю вводных ... думаю этого хватит .....

Журнал из 50-х ... на тот момент было всё нормально ... Но Я подожду Вас и посчитаем ещё раз ...

16 обмотка/148 витков -это на контрольный динамик , к обратной связи вроде как отношения не имеет ... Что касается вторичной обмотки ... то получается 70 витков ... по моим расчётам тоже ... Фото из старого журнала Радио ...

Коллеги ...! Никакой перекомутации делаться не будет ... Будет перематываться выходной трансформатор полностью ... Витки Анодных обмоток остануться как есть ... вопрос по вторичной обмотке на 8 оМ. ...

А на сколько и какие .....

Кино смотреть ислушать ... Спасибо ... так и хотел сделать ... Я же писал что на пальцах по простому .... Как Вы считаете трансы по упрощёнке через коэф 50 .,,..

Результат нужен в количестве витков вторичной обмотки и обратной связи ... Для полной перемотки выходного транса

Если возможно по подробнее ... что да как ... Кинап фонить не будет ...у него на накал 1 и второй лампы подкинута напруга относительно земли через делитель с обмотки питания второй сетки 6р3с .... Ещё вопрос относительно обратной связи ... мотать одну обмотку как было для неё или как то по другому посчитать ...

А по проще если ... обмоточные транса у Нас есть на 144 оМ. ....

Имею в наличие данные усилки ... медленно и верно настаёт момент приведения их к нормальному выходному сопротивлению акустики ... то есть на 8 оМ. Прошу совета/помощи как правильно пересчитать/ перемотать выходные трансформаторы со 144 оМ на 8 ом ...

Просто Вы не видели все 15 челноков которыми мотает Виктор торы ..... Ещё есть схема Сергея Комарова на 6ф6с ...

Панели Отличные ... но дорогие ..... Лампу вытаскивать из панели нужно очень акуратно ... ноги отламываются под корень ... П.С. ещё особенность панели ... лампа не садится в плотную к керамике ... по этому есть тепловой зазор и это хорошо....
