DAC DSP MatLab Позволю себе дать ссылку на статью, в которой , помимо "исповеди" автора, - ссылки на литературу и законченый подход к цифровому преобразованию сигналов. Хотя , музыка - "не наша"... А этих "психо-деликов", - думаю, ещё меньше , чем филателистов. https://habr.com/ru/post/709120/

Возможно изменение ситуации после "прогрева". Параллельно нужно измерить рабочие параметры КТ-88: токи , напряжения ... будет всем нам понятнее... А то "точные настройки"?! "Это сколько, в граммах?" А лампы, в парах, у Вас подобраны по параметрам? Ждем результатов измерений.

Да верно! Всё так, но только одно НО: ноль вот этот! Ведь он "гуляет" . И напряжение фаза ноль больше <-> меньше... зависит от нагрузки, т.е. от потребителей - электроприемников: кто-то стирает, гладит и электрочайник включил = 5 килоВаттттт!!! Перекосил фазу, и у ДД напряжение стало выше! И что мы сделаем при помощи РТ? Поэтому, полу-шутя полу-серьезно я говорю про трехфазную сеть, - там это выравняется магнитным потоком. Суммарным.

Т.е. те же самые ноль и фаза , между которыми 110 Вольт, 60 Гц. Земля отдельно. Можно 220, но тогда это будут те же 60 Гц синус. А средняя точка не используется. Заземление (корпус) всегда отдельно, всегда на корпус. То есть у них ( в США) "наш питающий транс" фактически на столбе: он от трехфазной сети "снимает - подаёт" фазу - ноль и корпус. Можно более безопасно делать усилители без питающего трансформатора.

Мысленно применяя РТ, вижу что - то до боли знакомое?!?! Ба ! Да ведь это трансформатор для кенотрона! Чем городить пирамиду РТ со средней точкой +- 115 Вольт и питающий. Лучше сразу +-240 и кенотрон. Два в одном флаконе. Среднюю точку вторичной обмотки, естественно, на землю. А балансное питание ничего хорошего для звука не даст.

Если уж такой "упор" в тему, то попробовали бы запитаться от 3-х фазной сети, у кого электроплиты... 3-х фазный трансформатор и 3-х фазный выпрямитель Ларионова, со всеми достоинствами... Чем мотать РТ...

Простите, это как? При техфазной-то питающей сети?! Принято различать TN, TT и IT системы заземления. Первая из которых, в свою очередь, используется в трех различных вариантах: TN-C, TN-S, TN-C-S. Для понимания различий и способов устройства перечисленных систем заземления следует рассмотреть каждую из них более детально. Это я еще и к тому, что ноль заземляется или у потребителя или у источника,- огромного трансформатора в ТП , (если в городе, то это огромная будка между домами, где крокодил Гена хотел детский домик сделать, да передумал). Моя правильная версия : 3 фазы, ноль, земля. В квартиру с электроплитой заводят так! С тремя фазами. А с газовой, - одна из фаз и ноль, ну его и "глушат" в щитке. Сразу для трех квартир. Да! И стандарт сейчас - 230 Вольт, а не 240 и 220...

А это так, что либо вилку в розетке перевернуть, или, что вернее, вспомнить схему БП компьютерного: сначала диодный мост от фаза - ноль, а потом два конденсатора со средней точкой , выведенной на землю блока, ну и корпуса... Вот в этом направлении искать.

Не знаю. Поэтому и завёл тему. Коллеги, умнее меня намного, они и подскажут... Я так думал, это будет библиотека шаблонов: есть у пользователя проблема с настройкой определенной марки проигрывателя, - зашел, распечатал и настроил. Всё в одном потоке и по теме.

с сайта rt20: "Возьмите лист плотной бумаги, карандаш, линейку и угольник. Нарисуйте прямую линию. Отметьте на ней начальную точку (потом там прорежете ровное отверстие для надевания на ось диска вашего проигрывателя). Отметьте на этой прямой еще две точки, на расстояниях 66 мм и 121 мм от начальной. Наколите их иголкой. Проведите из этих точек линии, перпендикулярные основной. Всё, шаблон готов. После того, как наденете шаблон на диск проигрывателя, нужно будет добиться, чтобы при установке иглы на эти две точки, иглодержатель был строго перпендикулярен главной линии."

Предлагаю, без эмоций, чётко и по делу, складывать здесь шаблоны и рекомендации по настройке. Но, - шаблоны!!! Без .... эмоций. ГЗМ-128. Шаблон.djvu

Электрокартона в продаже - полно! А вот на старом АП был спец по резке каркасов, лазером, на постоянной основе... также , как здесь зампотех по корпусам.... Кто-то с ним вступал в деловые отношения. Пусть поделится контактом. Дополнение. Ну вот, посмотрел, может он, а может - нет... Но, - похож! https://vk.com/karkasy_transformatory У кого есть ВК, пусть разведает и нам подскажет... А может, и пригласит его разместиться на новом Аудиопортале.

Электростатическое и магнитостатическое экранирование основаны на замыкании экраном (обладающим в первом случае высокой электропроводностью, а во втором магнитопроводностью) соответственно электрического и магнитного полей. Электростатическое экранирование по существу сводится к замыканию электростатического поля на поверхность металлического экрана и отводу электрических зарядов на землю (на корпус прибора). Заземление электростатического экрана является необходимым элементом при реализации электростатического экранирования. В нашем случае Магнитостатическое экранирование используется при необходимости подавить наводки на низких частотах от 0 до 3 -10 кГц [7]. Основные требования, предъявляемые к магнитостатическим экранам, можно свести к следующим [7]: магнитная проницаемость μα материала экрана должна быть возможно более высокой. Для изготовления экранов желательно применять магнитомягкие материалы с высокой магнитной проницаемостью (например, пермаллой); Или железо... Железный экран от радиаторов отопления будет дешевле... Но, латунный - красИвее!

Долго искал тему наиболее подходящую... Возможно , - ошибся ...модераторы перенесут... Эмаль РАДИОБУНКЕР 46 ПРО создает высокоэффективное экранирующее покрытие на оштукатуренных, бетонных, гипсовых, гипсокартонных, пеноблочных, зашпатлеванных, кирпичных, минеральных, деревянных, металлических и многих пластиковых поверхностях. Обладает высокой степенью экранировки рабочих частот GSM, LTE, 2G, 3G, 4G, 5G, Bluetooth, Wi-Fi, WiMAX, UMTS, CDMA и других стандартов радиосвязи. Покрытие эффективно отражает электромагнитные волны как на низких (НЧ), высоких (ВЧ), так и на сверхвысоких частотах (СВЧ). Эмаль применяется для внутренних и наружных работ. В состав эмали входят токопроводящие мелкодисперсные частицы углерода специальной формы, которые обеспечивают ослабление электромагнитных волн: на 24 дБ (более 251 раз по мощности) – при покраске в 1 слой, на 26 дБ (более 398 раз по мощности) – при покраске в 2 слоя и на 28 дБ (более 631 раз по мощности) – при покраске в 3 слоя. Эмаль эффективна в широком частотном диапазоне – от 1 МГц до 70 ГГц. Альтернативное применение – использование экранирующей эмали РАДИОБУНКЕР 46 ПРО для придания заземляющих свойств электронной аппаратуре, приборам, аппаратурным строительным комплексам.

А выхлоп, это ВССК Выхлоп или Выхлоп Akrapovič?

А разве там не одинаковый ток течет через нагрузку и подземный резистор? Я думал - считал, примерно те же 70 мА на канал, что выдаются на аноды. Соответственно и подземный резистор мощный, 5 ... 10 Ватт?! А у К-фильма - конденсатор разделительный и резисторы подземные по 100 кОм... О как!

Вот пока писАл, - думал... А если нам нужны несколько напряжений смещения? Наверное можно несколько "резисторов с отводами" параллельно... Отводы на разные напряжения: для первого каскада и для оконечного.... Ясно, что с учетом рассчетов... Я так думаю. А сдругой стороны, - что нам стоит лишние колечки переставить на регулируемый резистор, как советовал Юрий_Б? Но подстраивать такой резистор, - замучаешься: выключай, разряжай, двигай, включай, меряй и т.д. А пульсации анодного и смещения на кенотроне, наверное, будуе синфазны, что хорошо, а не плохо. Были такие замечательные схемы, - катоды на земле у всех каскадов.

Так, раз другие применяли, то и я попробую. Зелененький резистор у меня есть. Но два канала, - значит две 6с4с, два 6Ц3С и два напряжения смещения, - подстраивать время от времени. Я ТА-А-К думаю! Ну а по мощности, я имел ввиду доп. 4 Ватта на канал ( 60ма ток, 60Вольт смещение) , которые сеткам не нужны. По сравнению с диодными схемами. Ясно, стабильность саморегулируемость будет хорошая: анодное "припало" ( сеть просела) и смещение тоже снизилось. На режим выходят быстро и согласовано, за 4 секунды, и никакой возни с задержкой анодного . Красиво. В первый каскад, только, прямонакал поставить...

В листке - паспорте приводится схема смещения и выпрямления, -"два в одном". Вот никогда не видел такого применения и обсуждения данного способа включения. Ясно, что резистор мощный, ... очень мощный. И переменный. Но напряжение смещения и анодное всегда вместе и всегда одновременно! Сломался кенотрон, - защита: нет смещения, нет и анодного!

ЭП-017 досталась мне "из вторых рук". Сейчас там стоит гзм-108. Сколько ей мото-часов, - неведомо, и подумал я заменить головку на новую. С элиптической , а не сферической иглой. Это во - первых. Во-вторых, Я выбирал исходя из податливости, так как тонарм легкий. Ортофон динамическая податливость 20 мкм/мН, Audio-Technica VM95C динамическая податливость 6,5 х 10-6 см/дин. Думаю, что ортофон подвижнее... Или я что-то напутал с размерностями?

Даже электролитический конденсатор с двумя выводами "+" и "-" имеет минус на корпусе. Поэтому и пластиковая крышечка и пластиковый чехол. Таким образом на минусе и на корпусе верхних конденсаторов 380 Вольт относительно общего корпуса (земли). Их корпус и общий корпус соединять нельзя. Укажите марку конденсаторов, для понимания конструкции.

Добрый день! Ответьте пожалуйста на вопрос: "Подойдет ли по геометрии (высота, крепление) и по электрическим параметрам, головка Ortofon 5E к проигрывателю "Электроника ЭП-017""? Корректор на двух 6Н2П.

Увеличил катодный резистор до 460 Ом. Результат положительный. Но, по звуку проигрывает усилителю на 6ф5п с кенотронным раздельным питанием : два моноблока в одном корпусе. Буду измерять и "искать свой звук". Или переключу в триод по схеме Сергея Ал. , или попробую 6н8с по схеме Юрия Робертовича. Только питание у меня - 320 Вольт.

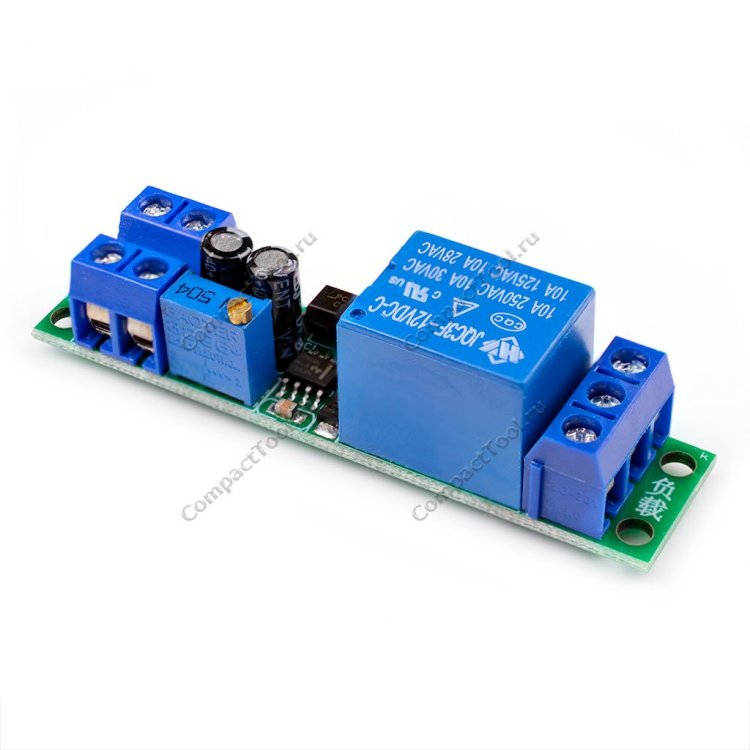

Ещё дешевле реле задержки включения 25 секунд , 120 рублей. компакттул.ру

Забыли густо намешаный, на биполярных и полевых транзисторах, Одисей -10.
