Тогда один Ск убрать, или через тумблер, часто играет интересней без конденсатора -
Из катодов первой, второй ламп убрать Ск, должно хватить
-
Кремний-германиевый усилитель Lynx PA93
юрий робертович replied to Климентий's topic in Semiconductor
Знаю германиевые транзисторы с 1974г, учился по специальности 0701, других и не было. Просто так мне никто не докажет- 59 replies
-
- 1
-
-
- усилитель
- транзисторы
- (and 3 more)
-
- 730 replies
-
- 1
-
-
- усилитель
- транзисторы
- (and 2 more)
-
Кремний-германиевый усилитель Lynx PA93
юрий робертович replied to Климентий's topic in Semiconductor
Пожалуйста, ничем не хуже, а учитывая много меньшую комплектацию, и лучше
- 59 replies
-
- 1
-
-
- усилитель
- транзисторы
- (and 3 more)
-
И Линсли Худ не нужен https://www.audiomisc.co.uk/JES/RA/RAamps.html
-
Что я и показал
-
Простая схема РР на 6н7с-2*6п13с в триоде, 3 лампы в канале. Режим 6н7с Еа=450в, Rа 1,2=47ком, Rк~330ом. Катодное 6п13с не помню, подбирать
-
"Нет, ребяты-демократы, — только чай" И как мы собирали Худа, первый раз в 1983г, на кт803, диоды д231 4 штуки, и на 2 канала? Смотришь и-нет, черт те что, надо и диоды на 50 ампер шоттки, и ящик 0,5 метра*0,5 метра...
-
Я при своем мнении. Никакого прироста качества не увидите, хоть мост KBL поставите
-
Чем питать Худа насчет диодов, это без разницы, германий д305, д231...д242, хоть кд206, они 10 амперные. С чего они вырубаться будут? И питание фильтруется, и что, услышите на слух, это германий, а это кремний, а вот шоттки? Вот когда накал ламп д302-305, там выпр,-10.000мкф-Rф=0,2 ома-10.000мкф, а обмотка ~6,3в, тут понятно, и даже шоттки не проходит.
-
Лучше всего подошла половинка 6н7с к 6п31с. Конденсатор в катод 6н7с хорошо РОЭ 2200мкф*10в Осталась только 6н7с-6п6с ТВЗ1-1
- 93 replies
-
- 1
-
-
- ламповый усилитель
- усилитель
- (and 5 more)
-
Кремний-германиевый усилитель Lynx PA93
юрий робертович replied to Климентий's topic in Semiconductor
Так себе, есть лучше и проще. -
Большой разницы нет, ставь д305, д231...д242, я поставил шоттки mbr3045, потому что много
-

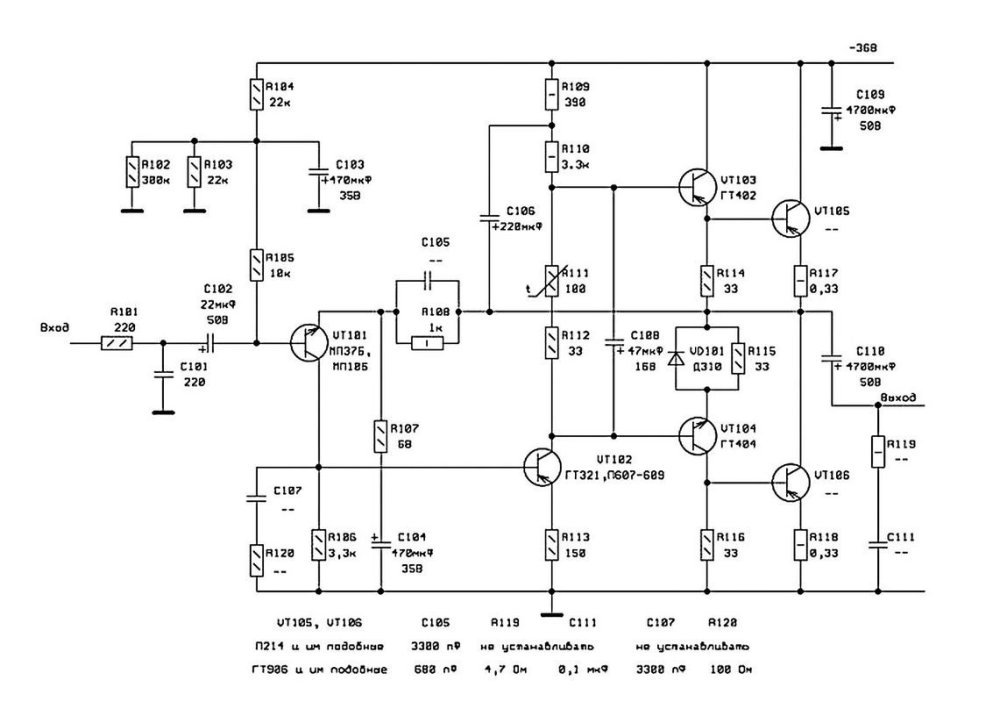

Взяли германий от Георгия Крылова, и все будет ОК, и на любых Тлф, и на небольших АС, а также и больших, с чуйкой. Я делал на 2п103, мп11, и мп15-мп11 с +9 вольт, не надо мощи
-
Триод, ФИ с разд. нагр, пентод(тетрод) РР, ООС в катод первой, известна с 40-х годов, и ЧТО сделали?
-
Стандартная схема ни о чем, все одинаковые, хоть 6н9с-6п41с и проч
-
РР на 6н1п и 2х6п9, вых. транс. для одного сделал из 2-х ТВЗ-Ш, перебрал железо в перекрышку, транс сделал из двух, 3000+3000вит, вторичка 2х91вит в параллель, получается 22ком/4ома. Второй канал аналогично. Простейший небаланс, пит +330в, вых. каскад +12в, на 220ом(2вт), 54ма, по 27ма на 6п9. Чувств. 1,2в РМС, 2,5вт мах
-
Простой РР на 6п9, сделан из того что давно завалялось, по наколке Дмитрия Андреева 131407.coenmp6mpa.doc
-
Лет восемь где то, ушник на 6н7с с ТВК-110Л2, переделка простейшая, первичка 2430+243вит, вторич 150вит, К=17,8. АЧХ от 30гц -2,5дб до 20кгц -1дб, при ПОЛНОЙ мощности. Я слушаю на 1/3 громкости, она еще шире. Фото с осциллографа, снял АЧХ, 1000гц, 30гц, 20кгц. 1000гц амплитуда 1в, 30гц - 0,76в, 20кгц - 0,9в.
-
srpp.doc
-
И это телефонник? За какие делА, больше слов нету.
-

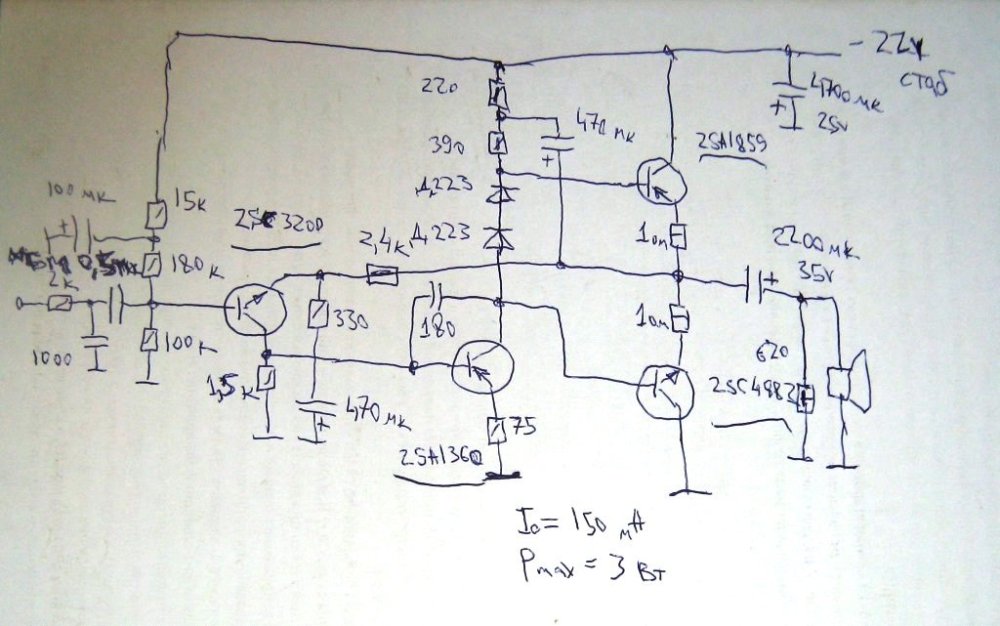

Простейший на ТДС-5, три транз, всего, лет 15 работал. Когда взял Philips AK 630, просто с SAA7341
-
40 ма и ставьте, что сложного. Можете сразу с обеих катодов один, если лампы подобраны, R катода вдвое меньше, или два Rк, Cк
-
Убрал ЛМ-ку, поставил просто R, C.
