Everything posted by Valinor

  1. Трансформатор торр заказной. Первичка 230В, выходы 2*10В 2А, и несколько анодных обмоток на ток 60 мА. Ради эксперимента подкинул ТАН67 так же вне корпуса. Анодное с ним чуть ниже 288 В вместо 320 В, как было с торром. Но при высоком уровне записи гармоник от питания я не вижу, они ниже уровня собственного белого шума корректора. ВЧ наводка остается на том же уровне. Но вообще эта ВЧ наводка лежит ниже -100 дБ, поэтому на нее можно наплевать.
  2. Входная лампа в экране от производителя корпуса, который уже помог уменьшить наводки. В качестве эксперимената вынул из корпуса трансформатор и плату выпрямителя, трансформатор с выпрямителем на стол положил, корректор на табуретку рядом со столом поставил и длинными проводами соединил накал и анодное, минусы от платы корректра и от выпрямителя соединил в точке корпуса около входных разъемов. Пропали гармоники от питания при нулевой громкости, немного появляются при увеличении громкости до нужного уровня. ВЧ наводки тоже стали меньше. 50 Гц практически незаметны стали. Видимо придется все таки сделать внешний блок с трансформатором и выпрямителем для уменьшения лишних наводок.
  3. В конце на спектре есть остывание сразу после выключения. Там только звон остывающих ламп видно. При регуляторе громкости на ноль 50 Гц на уровне -90 дБ. Гармоники от питания ниже -90 дБ. Выше 1 кГц наводок нет все ниже -110 дБ.
  4. Накрыл крышкой корпус. Попробовал с 68К на входе. Наводки на ВЧ слабее, чем с звукоснимателем, а вот по питанию сильнее начинает фонить. ВЧ наводки ниже -100 дБ, а вот 50 Гц в районе -40 дБ, а остальное питание ниже -70 дБ лежит. С звукоснимателем ситуация сильно лучше, на ВЧ он хуже показывает себя только. С закороченным входом все чисто. Практически ниже -100 дБ все шумы выше 300 Гц. С звукоснимателем так себе, но формально все эти ВЧ наводки лежат ниже -90 дБ. Вообще все гармоники лежат ниже -90 дБ, а на 60 дБ торчит только 50 Гц. Высокий уровень записи это регулятор громкости на 13-14 часов примерно при картридже с выходом 3,7 мВ. Уровень достаточный для усиления современных винилов с низким уровнем записи.
  5. Поставил плату в корпус с открытой крышкой. Провода питания и сигнальные накидал пока как есть, не сматывал их и не прокладывал аккуратно. По фону 100 Гц, как было до этого, ушли. Производитель корпуса любезно предоставил мне экраны для ламп 6Ж32П и 6Н1П. Ставил поочередно на каждую лампу. При установке на входную лампу есть положительный эффект. Фон уменьшается на 3-4 дБ примерно. При установке на 6Н1П особой разницы по уровню фона не заметил. При подключенном звукоснимателе с уровнем выхода 3,7 мВ и нормальной громкостью для стандартно записанной пластинки уровень фона в районе -60 -57 дБ получается. На современном виниле с низким уровнем записи при выкручивании до нужного уровня получается фон в районе -55 дБ. В целом все примерно так и должно быть, но хотелось бы поменьше. Хотя, я так думаю, что для ламп это плюс-минус предел в реальности. Надо потестировать с закрытой крышкой, может поменьше будет фона еще. Ну и по спектру видно, что из-за звукоснимателя ловится наводка выше 15 кГц не очень приятная. Корректор ЧП НАП в целом примерно такой же спектр по шумам имеет, чуть тише только. Я его часто использовал с внешним пассивным регулятором уровня, из-за которого собственные шумы корректора значительно меньше на записи видны, чем при прямом подключении. При прямом подключении у него такой же фон в районе -57 дБ при подключенном звукоснимателе. Если выкрутить громкость наушников на максимум, то только тогда слышно белый шум и слабенький гул от выпрямленного напряжения.
  6. Перекинул детали на обновленную плату. Сделал пока для пробы один канал. Выглядит так: Замеры по напряжениям следующие: Общее питание, которое приходит на вход ЭД: 350 В. После ЭД: 314 В; после первого резистора в питании 299 В; после второго резистора в питании 288 В; после третьего резистора в питании 283 В. На аноде 6П1П: 190 В; на аноде 6Н1П: 179 В; на втором аноде 6Н1П: 171 В; на аноде 6Ж32П: 134 В. На катоде 6П1П: 15,3 В; на катоде 6Н1П 3,32 В; на втором катоде 6Н1П: 3,17 В; на катоде 6Ж32П: 2,23 В. В накале стабы на 6 В стоят. Что по фону пока непонятно, надо подпаивать сигнальные провода и в корпус ставить обновленную плату и смотреть, что будет с фоном. Надеюсь, что победили.
  7. Предлагаю тогда вот такой более универсальный вариант. Минус накала сделал отдельно, но около ввода питания оставил возможность для соединения минуса перемычкой с общим полигоном платы. Радиаторы стабилизаторов на общий полигон посадил. Дорожки накала 2 мм. Так же проверил, что между дорожками с высоким напряжением зазоры 2 мм и более. Плату питания тоже чуть позже обновлю. Хочу добавить между фильтрующими конденсаторами анодного питания резисторы по 100 Ом для снижения пульсаций. Так же оставлю возможность соединения перемычкой минуса накала на плате питания. Можно еще добавить место под делитель напряжения для подачи положительного смещения. Но по опыту с корретором ЧП НАП достаточно просто минус накала с общим полигоном соединить, тем более здесь стабилизаторы применены, не уверен, что они хорошо отнесутся к смещению или искуственной средней точке. В ЧП НАП вообще накал был только выпрямлен без стабилизации и этого было достаточно. По моему опыту 90% проблем с наводками и фоном в ламповых конструкциях связаны исключительно с анодным питанием, накал на самом деле хоть переменкой делай, чтобы фон был от него надо постараться сильно.
  8. Вернемся к теме. Прикинул плату с обычным питанием в виде C-R-C цепочек в анодах, с электронным "дросселем" на входе питания и чуть измененными номиналами и габаритами конденсаторов под конденсаторы Audio Core:
  9. Судя по картинкам, кстати, они в серии с буквой "х" наконец-то сделали винты, вкручивающиеся в корпус звукоснимателя без дурацких гаек. Это плюс в удобстве установки значительный.
  10. Пытаюсь разобраться в новых линейках звукоснимателей от аудиотехники. Кто-то понимает в чем разница между VM740ML и AT-VM740xML? У них во всем модельном ряду появились звукосниматели с буквой "х" и стоят они подешевле. Интересно, в чем подвох? И кто-нибудь имел дело с топом VM760SLC, стоит он того или разница с теми же 740/750 не настолько принципиальная, как разница в цене?
  11. После всех проверок и экспериментов есть стойкое убеждение, что все таки в данной ситуации виноваты анодные стабы. Поэтому решил сделать версию корректора без стабов. На плате каждого канала будет свой электронный дроссель для фильтрации питания и корректировки до нужного рабочего напряжения, далее на каждый каскад питание будет идти через обычные R-C цепочки. Прикинул вот такую новую плату. Так же на ней поставил упрощенные стабы для накала на 6В L7806. Можно покритиковать: Какую максимальную емкость можно повесить на выход L7806 и нужно ли? Или достаточно керамики на 0,1 мкФ для фильтрации помех и какого-нибудь небольшого электролита на 100-200 мкФ?

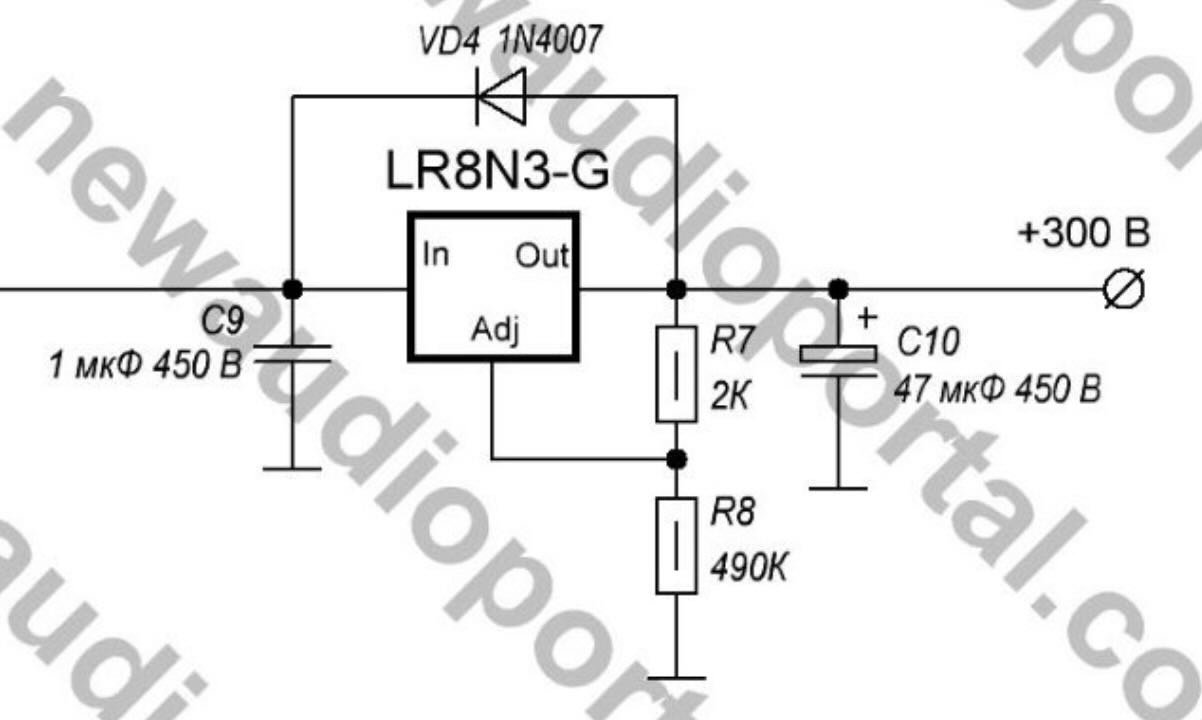

  12. После стабов висит 47мкФ. После выпрямителя 347 В. На выходах стабов по напряжению все ок, если бы они в защиту ушли, то не было бы напряжения или было бы слишком низкое. Первый каскад после стаба 247 В, второй каскад 299 В, третий каскад 299 В, четвертый каскад 300 В.
  13. Попробовал. Если откинуть анодное, то фона нет. На записи только можно разглядеть едва заметные 50 Гц ниже -80 дБ. Ну я и не удивился. По опыту в любых ламповых конструкциях любой фон всегда на 90% связан с анодным питанием. С подключением анодного сразу появляется фон 100 Гц. Если регулятор громкости перед последней лампой выкрутить в минимум, то фон будет в районе -60 дБ, с увеличением громкости фона будет больше. Если откинуть у одного канала (я пробовал в левом) накал при включенном анодном, то фон сохраняется на том же уровне. Странно, как будто LR8 не отрабатывают, хотя напряжения на выходе они выдают правильное, запас для перепада напряжения на стабе тоже достаточный. У меня анодная обмотка сейчас из двух составлена. Попробовал поменять местами провода у одной обмотки, фон только увеличился. Попробовал от одной самой высоковольтной обмотки запитать, фон на том же уровне, как и с правильно соединенными двумя. Не знаю, может быть стоило просто классический электронный "дросель" на каждый канал сделать...
  14. Одинаково. Еще раз. Разъемы входные/выходные все изолированы от корпуса, от них поканально сигнал и общий идут на плату своего канала, то же с регуляторами громкости. Вместе общие провода соединяются на плате БП, там же на общий припаяны минусы накалов, оттуда идет общий провод на корпус. Да, плюс попробую еще пооткидывать поочередно анодное и накал и посмотреть на поведение.
  15. никакую клемму никто никуда не тащил, клемма корпуса находится рядом с входными разъемами так и есть
  16. Глобально не велик. При выставленном уровне -12 дБ по 1кГц с тестовой пластинки фон 100 Гц в районе -52 дБ, что сильно ниже рокота самой пластинки. Но на мой взгляд это все равно много. Это более чем нормально. А у вас отдельно трансформатор питания и выпрямитель, а основная фильтрация питания уже в самом корректоре? Трансформатор хороший, по идее фонить не должен. Разводка стандартная, все провода приходят на плату каждого канала. Земля на платах выполнена большим полигоном. На плате питания соединяются две земли от плат, земли выпрямителя анодного и земли выпрямителей накала, оттуда одним толстым проводом земля прокинута на корпус около входных разъемов. Еще туда же на корпус около входных разъемов припаян минус индикационного светодиода.
  17. Попробовал сейчас трансформатор открутить, подложил под него несколько изолент и резинок, запустил без жесткого крепления к корпусу - та же картина. Пробовал его аккуратно чуть приподнять, когда в воздухе просто был - реакции тоже ноль. Совсем за корпус попробовать вынести займет время. Может он все же наводки дает электро-магнитные, а не механические?
  18. Всех с наступвшим Новым годом! Сделали новый трансформатор, поставил в корпус. Запустил корректор. Пришлось решать несколько вопросов: 1. Заменил винты у корпуса с черных на обычные и снял фаску на крепежных отверстиях, чтобы электрический контакт был между всеми частями корпуса. 2. Землю и сигнальный провод от входных разъемов пришлось переделать в единый провод и землю входных разъемов соединять на плате там же, где и сигнал приходит (отврестия под соединение закладывал), если землю шиной кинуть с входных разъемов сразу на корпус, а сигнал пустить коротким проводом, то будет фонить. 3. Сделал тестовую запись. Уровень выставил по тестовой пластинке 1кГц 0VU, на рекордере выставил на -9дБ (referense record level), но все равно клипит местами, буду снижать немного в следующий раз. Вообще чувствительность у рекордера большая, стоит чуть крутануть ручку громкости и уже орет сильно, надо подумать, что с этим делать. 4. В тестовом треке оставил паузу в начале и в конце, когда игла поднята и мы видим только фон корректора с подключенным звукоснимателем. В звуковом диапазоне в целом по шумам полная тишина, только 100 Гц откуда-то пытаются пролезсть и чуть слабее видно 200 Гц. Это все значительно тише, чем рокот самого винила, но все равно напрягает. Пока не понял, откуда лезет. Между корпусом и трансформатором прокладывал резинку и между крепежным колпаком и трансформатором тоже прокладывал резинку, чтобы от него не наводилось ничего. Но если ухо прям к корпусу приложить, то едва заметный гул от него есть под нагрузкой. 5. Производитель корпуса любезно предоставил экранирующие колпаки для ламп 6ж32п и 6н1п. На днях попробую с ними.
  19. Процесс идет. Подготовил основную панель с разъемами, держателем светодиода и регуляторами громкости.
  20. Прикидка корректора в корпус сейчас выглядит вот так. Трансформатор будет другой, большего диаметра, поэтому под него запас оставлен. Пришлось новый трансформатор заказать с дополнительными обмотками про запас, чтобы не получалось слишком низкого анодного напряжения. А этот трансформатор останется для другой конструкции. Теперь надо сверлить отверстия для крепления плат, а на передней панели сверлить отверстие для соединения с корпусом и отверстия под два регулятора громкости.
  21. Для регулировки громкости взял два вот таких одинарных переменных резистора на 100К с логарифмической характеристикой. По размеру она раза в 1,5 больше стандартных. По качеству время покажет, на первй взгляд все хорошо. Принял решение, что в готовой конструкции громкость в каждом канале буду регулировать раздельно. Для обычного прослушивания достаточно обычного сдвоенного резистора на оба канала, а если нужно иногда что-то оцифровать, то лучше иметь возможность тонкой подстройки громкости, т.к. разбаланс каналов у головки и у самой пластинки и разброс между лампами по каналам иногда дают существенную разницу в громкости между каналами.
×
×
