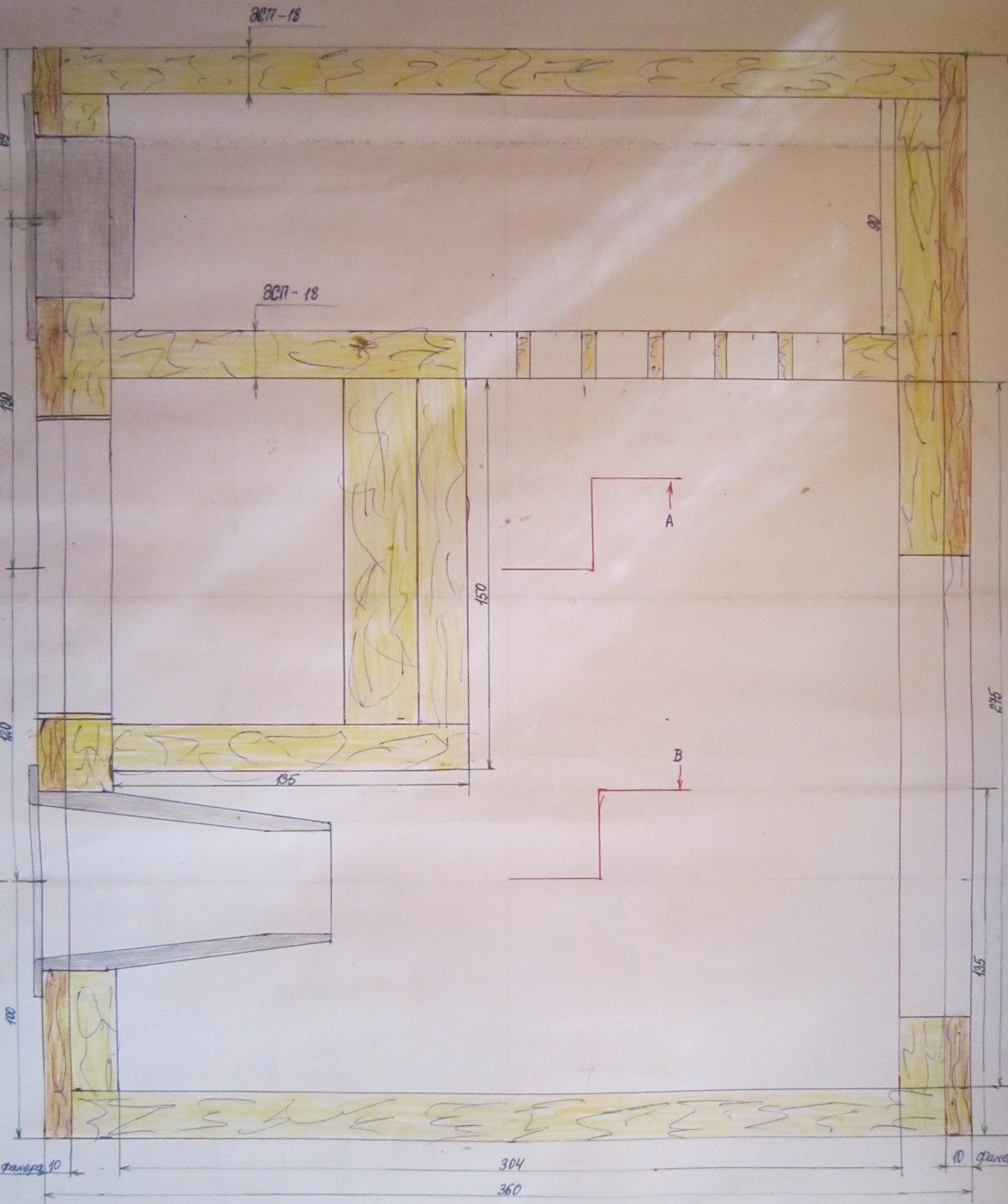

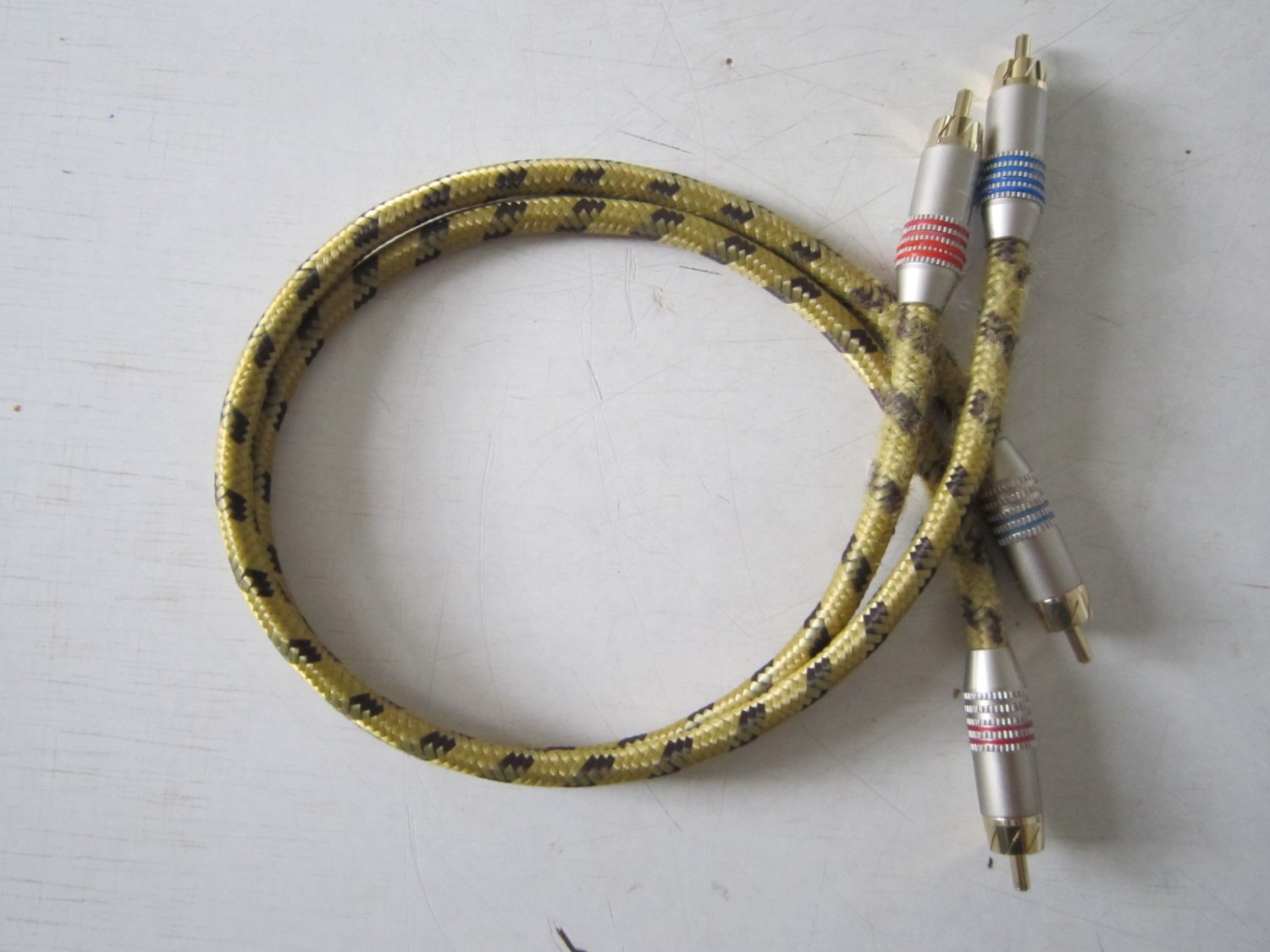

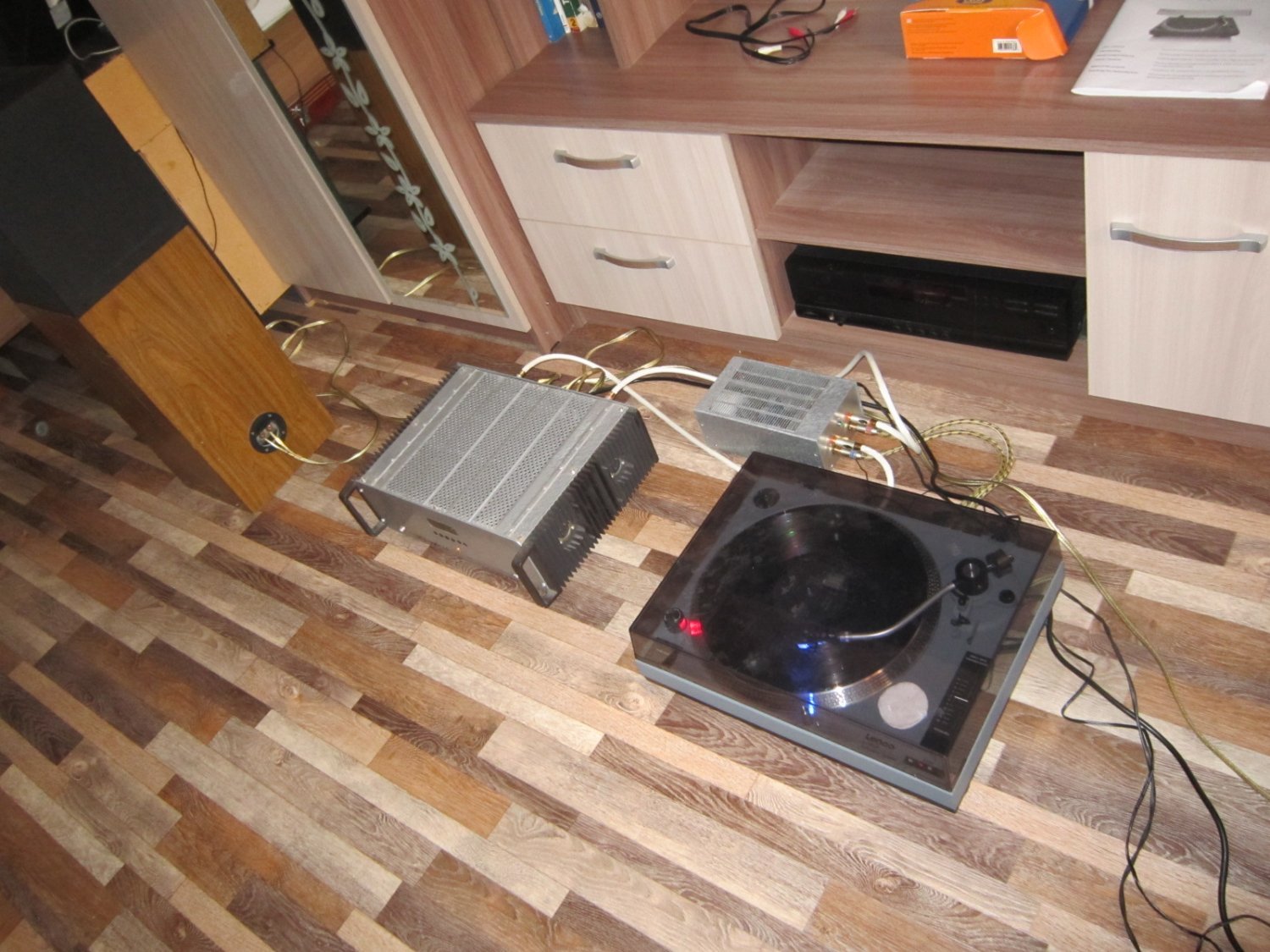

Выбрал время, 2 часа слушал усилитель -корректор А.Касьянов. А.Меньшиков. Звучание понравилось, если грамзапись качественная например как на пластинке Steve Miller band/ Abracadabra, то прослушиваются некоторые мелкие инструменты которые у меня маскировались с другими усилителями-корректорами. В Аудиомании в нарезку купил микрофонный кабель Sommer sc-club series mk2 pvc, купил к нему недорогие разъёмы - он в качестве межблочного от проигрывателя к усилителю-корректору, звук с ним хороший. То что потратил время на схему усилителя-корректора и сборку, не жалею.
- 1377 replies
-
- схемы
- фонокорректор
-
(and 2 more)
Tagged with:
-

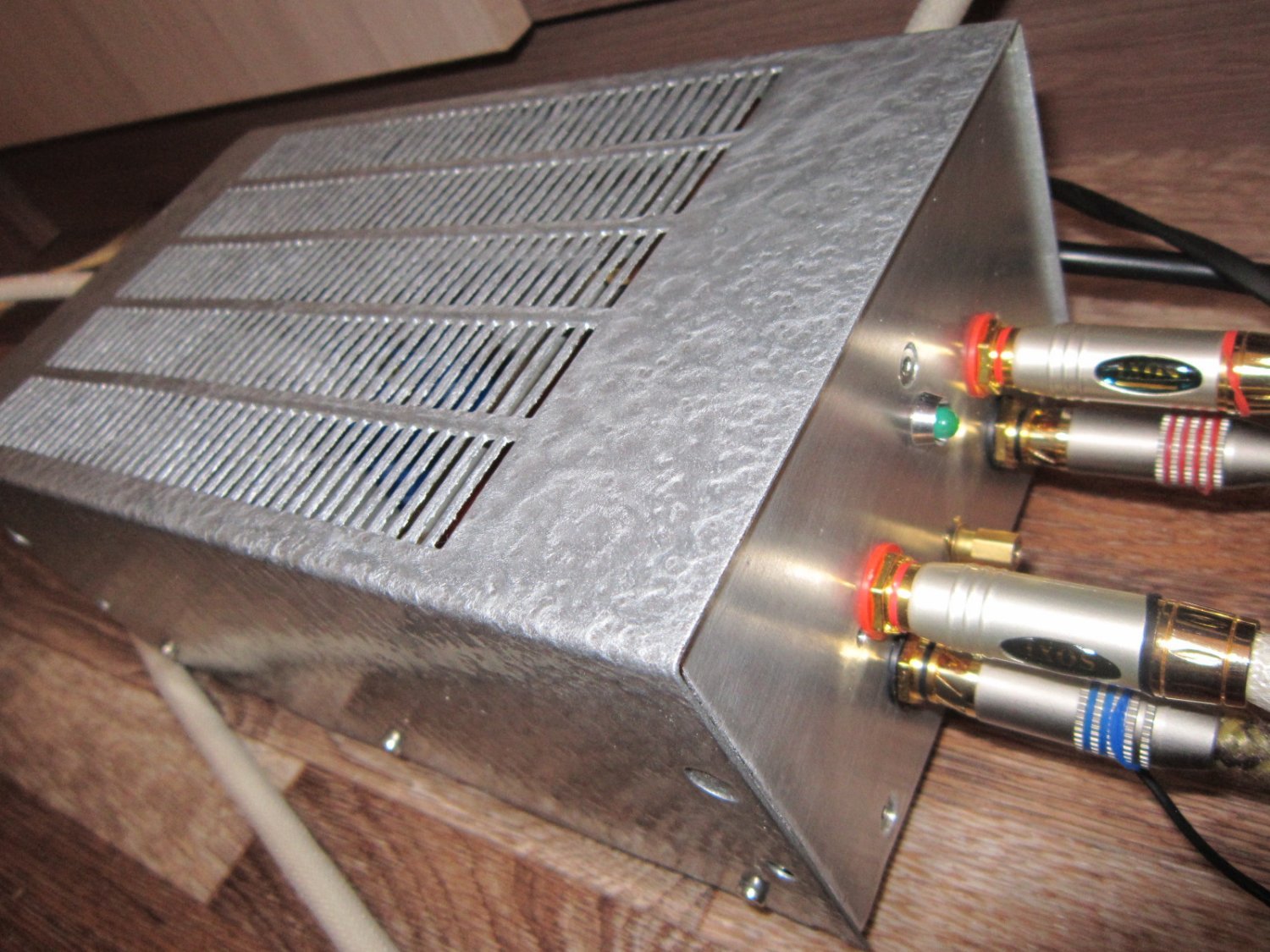

Доделал усилитель-корректор А.Касьянов, А.Меньшиков, журнал Радио №12, 1988г. Корпус сделал из того что было, питание +33/- 33 В.
- 1377 replies
-
- 4
-
-
-
- схемы
- фонокорректор
-
(and 2 more)
Tagged with:
-
Их и применяли в основном для измерительных приборов.
-
Интересно, кто либо применял во входных каскадах усилителей полевые транзисторы MMBFJ310 ?
- 1377 replies
-
- схемы
- фонокорректор
-
(and 2 more)
Tagged with:
-
В сборках конечно по параметрам намного получше. Наши отечественные можно попробовать типа КПС104 - цены на них дикие, и остальных у которых выводы покрыты позолотой.
- 1377 replies
-
- схемы
- фонокорректор
-
(and 2 more)
Tagged with:
-
В транзисторах КП303 разброс по Нач. току стока и Напряжению отсечки не маленький порой, подбирал своим приборчиком и мало что выбрал, пришлось ставить в усилитель-корректор 2SK170bl, у них разброс меньше. Всё заработало и фона не стало, на входе усилителя-корректора заменил резистор R2 на 47 кОм. Пока в макетном варианте послушал, всё отлично.
- 1377 replies
-
- 2
-
-
- схемы
- фонокорректор
-
(and 2 more)
Tagged with:
-
На печатной плате усилителя-фонокорректора выпаял R2 (220 кОм) и подключил измеритель ёмкости параллельно С2 (10 пФ), прибор показал 140 пФ - т.е. с ёмкостью монтажа. Ёмкость межблочного кабеля 100 пФ получается уже 240 пФ, на считал ещё ёмкость проводов в тонарме !?
-
Рисунок входной цепи усилителя-корректора. При измерении ёмкости кабеля на входе нужно выпаивать резистор R2 и как быть с R1 - перемычку вместо него ?
-
Проблема с фоном и сигнал слабый, подозрение на то, что входное сопротивление и ёмкость на входе усилителя-корректора нужно пробовать изменить на 47 кОм и ёмкость входного конденсатора на 180...200 пФ.
-
Межблочный кабель припаян одним концом к входу платы усилителя-корректора, а с другой стороны RCA тюльпаны, на них и измерил ёмкость, между центральным выводом и корпусом тюльпана.
-
В характеристиках картриджа АТ3600 указано ёмкость нагрузки 200 пФ, получается что на входе усилителя-корректора конденсатор нужен такой, чтоб ёмкость с кабелем была не меньше 200 пФ ?
-
На проигрывателе грампластинок стоит картридж АТ3600L, написано Вых напряжение 1,7~3,6мВ. Разделение каналов более 18 дБ. Баланс каналов в пределах 2,5 дБ при 1 КГц. Прижимная сила 3,5 +/-0,5г.
-
Как правильно измерить погонную ёмкость кабеля от входа усилителя-корректора до разъёмов RCA ? На входе усилителя-корректора стоит конденсатор 10 пФ/МП0 и резистор 220 кОм. Кабель советский межблочный стерео от старого магнитофона, экранирующая оплётки и внутри две жилы, длина 1 метр. Подключил к RCA измеритель ёмкости VC6013, показал по 6,5 пФ, правильно я измерил или нет ?
-
