Gyuri

ВАА ,спасибо. Я этой темой интересовался уже года 3-4 назад, чертежи некоторые сам по картинкам нарисовал как мог.К сожалению настоящих таких наушников в руках подержать даже не удалось и послушать тем более.Может и появится повод вернуться к этому.

Может быть существуют чертежи на сами наушники? Я сделал электростатические наушники и результат уже интересный получился,но это всё по невнятным картинкам и описаниям из интернета.

Так уже сделал и работает без особых замечаний.

Ну так желающие всегда могут сделать сами под свои хотелки.Я под свои делал слегка с запасом под размеры деталей и понимание . Если будет следующий ,изменю с учётом замечаний.Для этого собственно и выложил. За это время СЮТ ещё разных схем придумает

Если присмотреться,то плата позволяет установку ламп с любой стороны.Под вывод катода есть два отверстия. У меня не слишком большой опыт в разработке. Возьмётесь подправить? Будет хороший проект в итоге. Спасибо за здоровую критику!!!

Печатная плата под эту схему,но легко собирается под следующую от СЮТ ,без резисторов и конденсаторов в катодах. Размер 60х100

ВАА, цитируйте уж тогда полностью,а так не совсем понятна Ваша мысль.В самоделках вполне допустимо применение различных решений и материалов на усмотрение автора.В разумных пределах разумеется. Держатель предохранителя далеко не единственное.Его ,кстати тоже надо дорабатывать. Если и доведётся ещё раз работать с нувисторами,то пожалуй попытаюсь применить заводское крепление.Пока игрался, несколько ножек оторвал.Пришлось контактной сваркой приделать,поскольку припаять никак не полчалось.

Я не сторонник применения фанеры ,если что. Но и при толщине фанеры миллиметра в 4-5 + слой фольги бОльшая часть нувистора будет на улице и критических температур не достигнет.Выше на пару постов я уже термометр приделывал.Желающие могут легко повторить и уточнить.Для себя рассматривал вариант из фторопласта и речь скорее идёт о некой ,,глушилке,, ,а не просто держателе.Хватило установки платы на резинках,хотя может и понадобится изолировать дополнительно от громкой музыки рядом.

Смонтировал оба канала.Платы на резиновых амортизаторах,по шумам и прочим грюкам всё нормально. СЮТ ,спасибо .

Ламповый итальянец и игрушка на батарейках ,вроде японская. Работают.

Такой в представлении особо не нуждается

Красота и катушки родные акаевские. Тоже довольно известный аппарат в полностью рабочем состоянии.

Конденсаторы проверил и так и сяк, вроде в порядке. Заменил левую напрявляющую на подшипник,а вот справа надо автостоп переделывать на оптический.Остальное на релюшках клацает. Приводил в порядок другу TEAC . Выточил ролик из полиуретана,родная резина в сопли начала превращаться.Хорошо работает.

Перемотка слабая.Надо на досуге ещё поиграться.

Пришлось повозиться,зато теперь алюминиевые крепления головок.

Revox G36

На годик меня младше . Он мне достался даже в родной картонной коробке с паспортом и пр.Коробка правда рассыпалась. Ещё рассыпались силуминовые детали.Пришлось точить пару шкивов и крепления головок делать новые. Ещё из того времени двухканальный на 19 скорости.После обслуживания очень радует.

1962 год. Работает

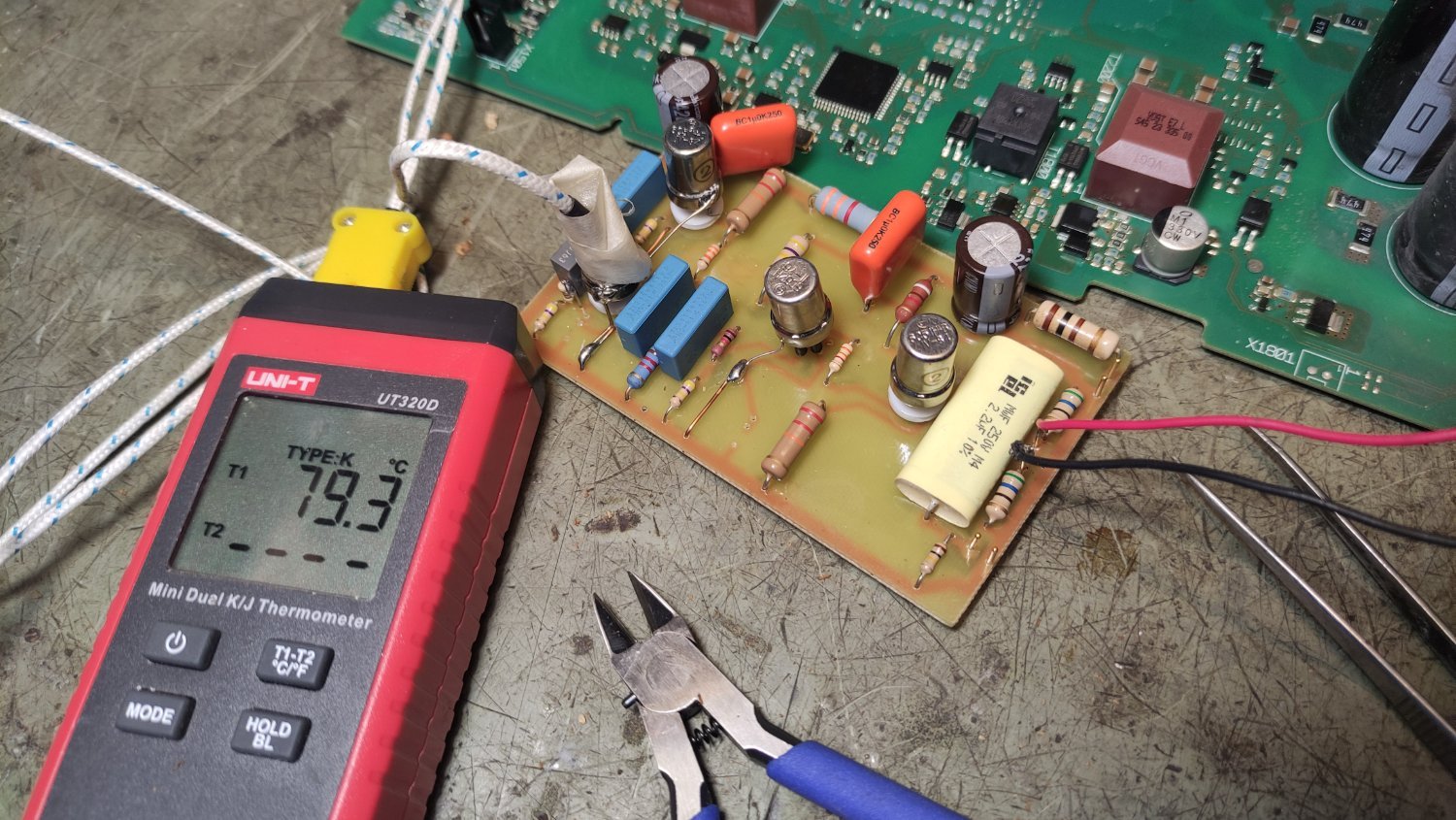

Немного о температуре. Часа полтора и накинута тряпочка,на открытом воздухе 60-65 градусов.Наверное можно попробовать и из фторопласта изготовить держатели-глушители.

Вот я и спросил о необходимости и влиянии этого конденсатора при параллельном подключении головки ОДНОВРЕМЕННО к двум разным УВ. Вроде как напрашивается коммутация?

Тоже вариант,может так и сделаю пока не попадётся что-нибудь трёхголовое.Есть такой в закромах,но я его барахолить не хотел.

В схеме магнитофона,который я сейчас мучаю,параллельно головке установлены конденсатор и резистор.Необходимо ли устанавливать подобную цепь при подключении к ламповому УВ ? Выделил красным на схеме.

Один канал и магнитофона нет пока более подходящего.Накал переменкой,два резистора по 56ом фон убрали.Анод через электронный дроссель.Экран снизу и сверху из алюминия,корпуса ламп на землю. Шипят лампы громче чем фон по питанию.По идее ,если плату через резинки прикрутить,то и от шасси развязки хватит.

СЮТ ,,корпуса нувисторов надо заземлять? Я по вашей крайней схеме собираю сейчас усилитель на печатной плате и борюсь с фоном.Расскажите немного об экранировании .
