Виталий1982

Да, по приборам на резисторе 8 Ом завал ВЧ начинается с 12000 Гц, но видимо из за импеданса акустики на этой частоте на слух высоких частот более чем достаточно. Валят именно выходники, МКТ пропускают от 6 до 35000 по -3Дб. По мощности: при 1В на входе на выходе 5Вт на 8Ом Звучание очень детальное Бас отличный.

МКТ на EI66, каркас с перегородкой, на каждой половинке : вторичка-первичка-вторичка. Вторички крест на крест соединены. транс 1:0.5+0.5 700+700-1400-1400-700+700 Зазор сделал с учётом что можно не в српп использовать 0,03мм на ток до 30 мА. Индуктивность первички 35 Гн провод 0.17мм

Мкт

Двухтакт на 6н1п МЭЛЗ 1957 и 1958 и 6н7с 1950 и 1951 годов. Выходные с нулевым смещение . Корпус от трансляционного усилителя, ножки - зажимы для стекла.

Ушник на 250 Ом наушники dt770pro. Питание кенотрон 6ц4п-ев, по дросселю на канал, пара конденсаторов на 470 соединённых последовательно, српп на 6н6п, выходник стт12а одним концом на катод верхней лампы , вторым в среднюю точку конденсаторов. Корпус покупал тут же.

Простите, не увидел сначала что на 600 Ом

И ещё вопрос: если такая картина на частотах от 5000 до 9000 гц , то тоже с зазором немагнитных проблема?

Маловат зазор?

Подскажите, что на последнем фото за искажения синусоиды? Из за чего это ?

На схеме БП диодный мост не совсем верно включен. Так , на всякий случай написал

Добрый вечер, а не подскажете диаметр и длину корпуса+ выводы ?

Да, PP на 6н7с просто великолепен.

БП состоит из кенотрона az31+ 10 мкФ мбгч+ дроссель 5гн+ 10 мкФ мбгч+ по дросселю 5 Гн на канал и 30 мкФ мбгч+100 мкФ ROE . Накал переменкой. Фона нет. Звук очень быстрый, без мути что ли.

Схема простейшая. Мкт4 в тоиоде, трансформатор бифилярник с отводами от вторички. Единственное 15 отводов маловато, но лень на 25 перематывать. Звук абсолютно прозрачный. При входе 1.2 вольта на выходе 8 вольт. Отлично с однотактом на EL6 в пентодном включении.

Вот мой предусилитель на мкт4 и с трансформатором на выходе с коммутацией вторичек на галетнике 15 положений.

Вы просто подгоняете сопротивление нагрузки под нужную анодную

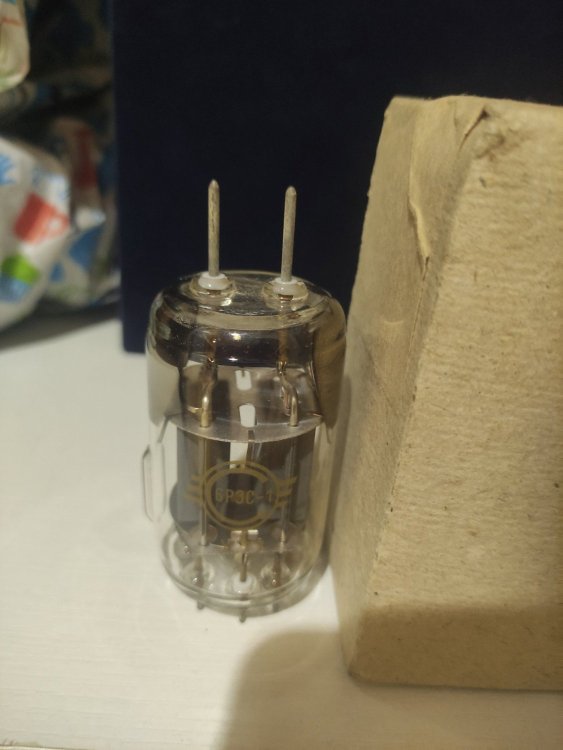

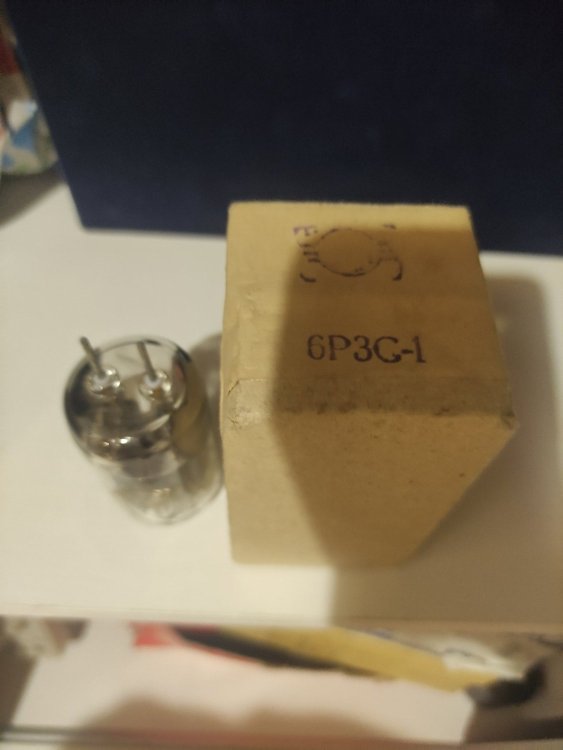

Продам пару новых 6р3с-1 . Выпуск 1977года. 300р за лампу. Пересыл за покупателем. Территориально в Москве.

Я покупал на Авито тестер мастер за 3000р. Очень хорошо всё измеряет.

Итак, прошло больше месяца, усилитель работает можно сказать каждый день по часу-два, лампы в горизонтальном положении и ничего с ними не случилось, полёт нормальный. Звук улётный

Да, с рупорами на SONIDO великолепно!

Произвел замер выходного сопротивления. Получается 7 Ом

На выходных сделаю замер.

Я теперь понимаю тех, кто послушав усилитель с мкт вместо межкаскадного конденсатора, никогда не вернуться к конденсатору.
